Ural серия АК, конец или начало нового витка спирали развития...

Продолжаем далее и подходим к рассмотрению, но уже в ближних планах непосредственно к компонентам комплекта и продолжим твитерами.

Комплект нового АК как и ранее текущие комплекты компонентных серии АК предоставляет конечному пользователю
возможность установки твитеров в двух вариантах, установка "в тело" и установка "на тело".
Для этого соответственно в комплекте присутствует два вида установочных чашек.
Для того чтоб было меньше фото, но при этом максимально поднять информативность, я "одел" твитеры для процесса фотографирования в разные типы установочных "чешек".
Ну, собственно говоря вот так они выглядят :

Вложение 1287755 Вложение 1287753 Вложение 1287751

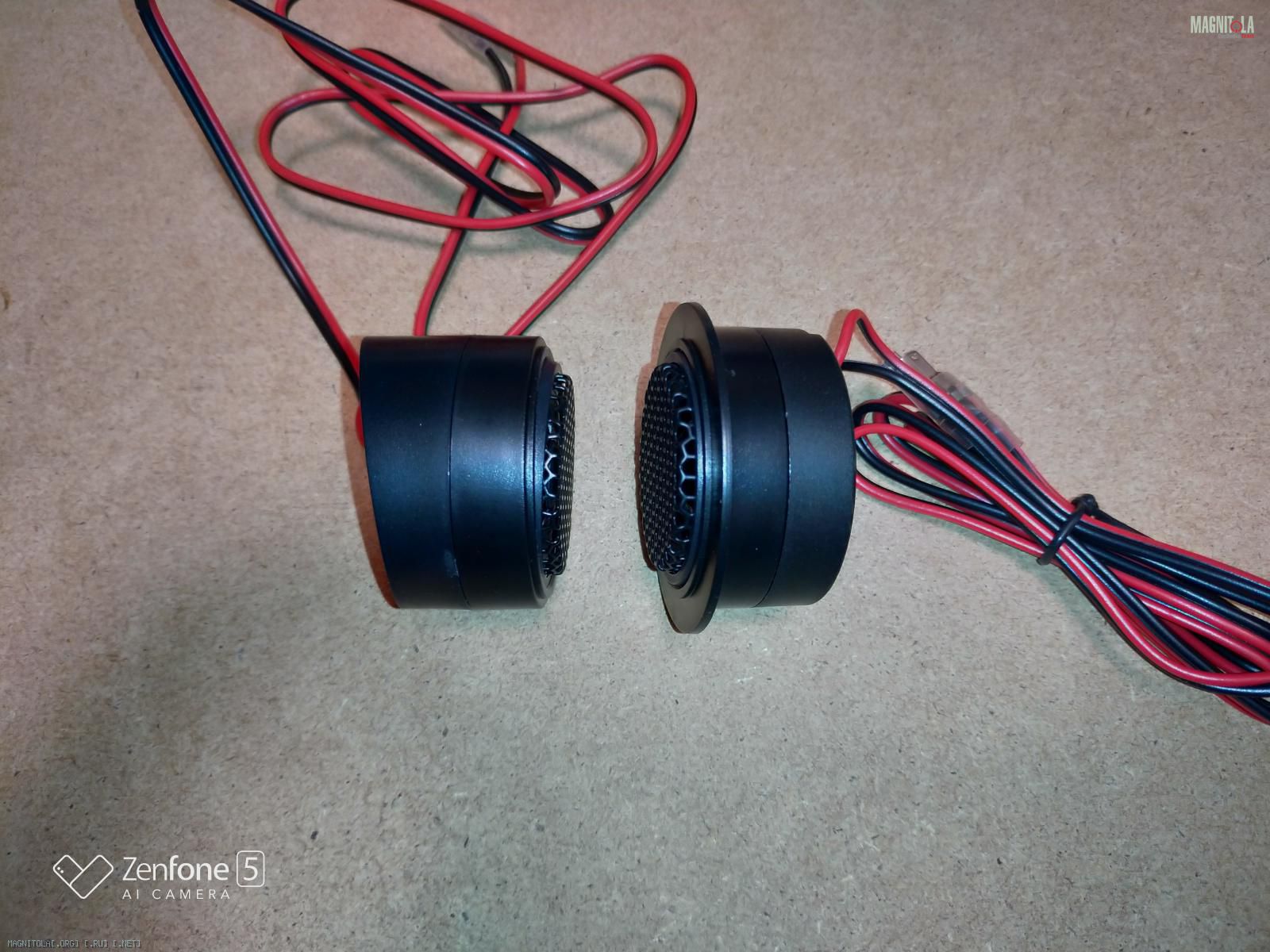

Установочная чашка по типу "на тело" как видим и это уверен естественно, позволяет устанавливать твитеры пол двумя углами относительно плоскости установки.

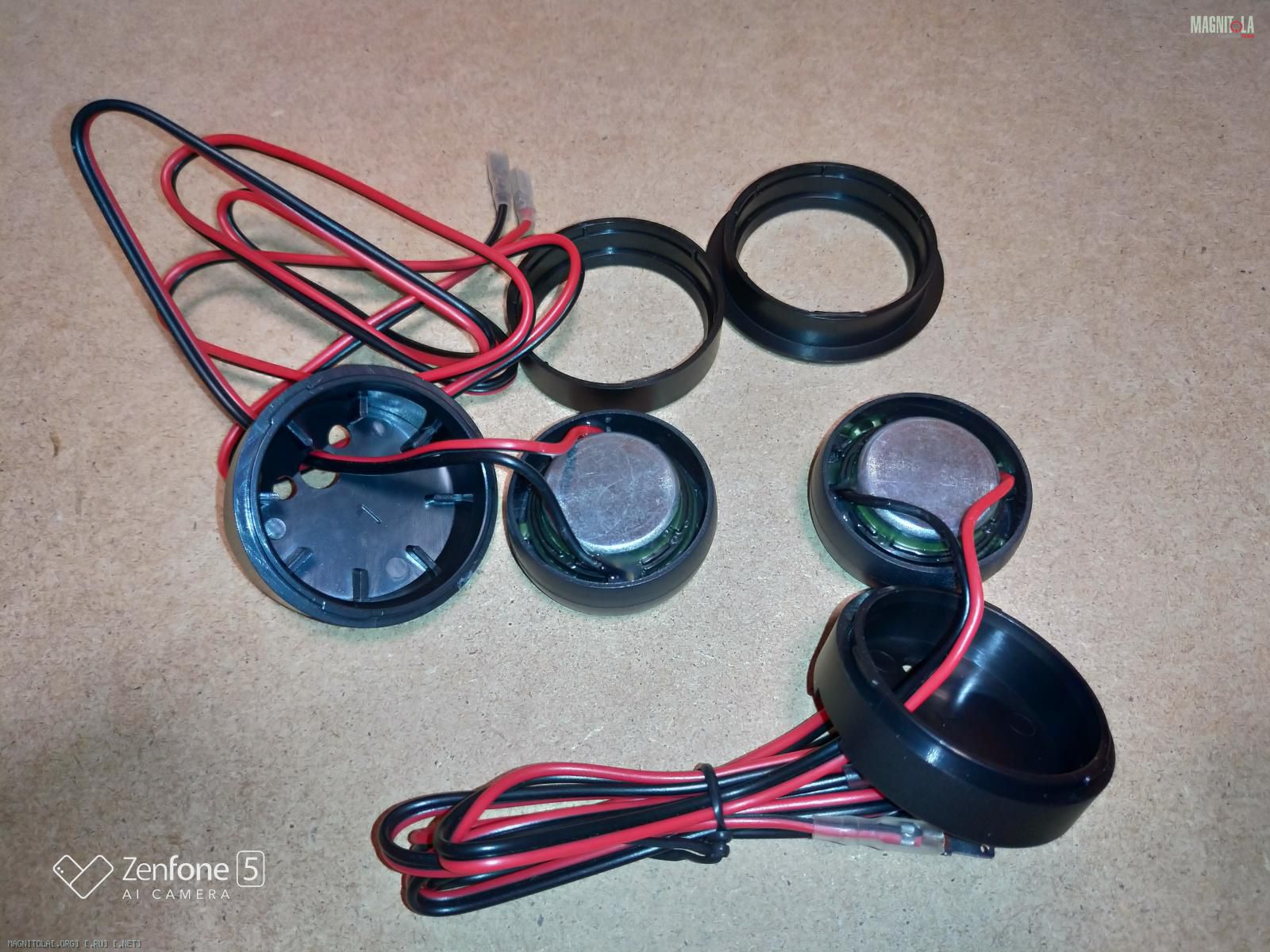

Оба типа установочных чашек имеют конструктив, реализующий поворот и установку твитера в чашках под угол порядка до 20-ти градусов.

Вложение 1287743 Вложение 1287745
Защитные сетки твитеров в отличии от текущего варианта компонентных комплектов акустики серии АК не выпуклые, а плоские.
А сами защитные сетки твитеров, не уверен, т.к. под рукой нет твитеров текущего варианта серии АК, а на память точно я к сожалению не помню, но по моему более акустически просветленные, т.е. оказывают меньшее влияние на звучание.
Конструкция самих чашек по вопросу их сборки в единое установочное изделие такое же, как и было/есть в текущем варианте твитеров серии АК, т.е. твитер вставляется в ту или иную установочную чашку и с тыльной стороны закрываются запорным кольцом/получашкой с поворотно фиксационными зацепами.

По уже обозначенному ранее в теме вопросу крашенных, не крашеных, ринг, не ринг, купол, не купол :) и т.д. ...
Вот.

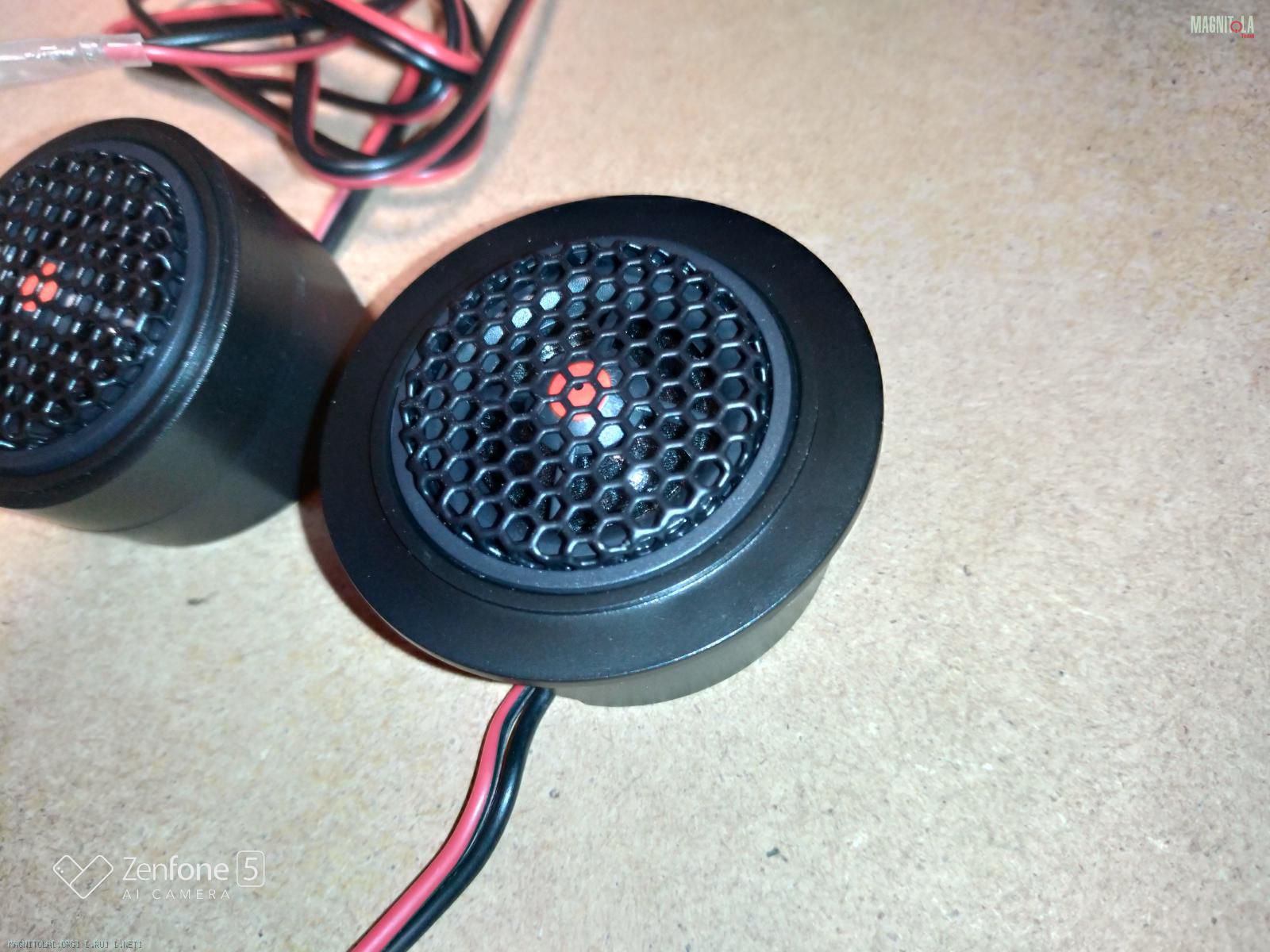

Фотограф я ацкий ))), т.ч. уж извиняйте, как говорится как смог ))), вот фото ближнего плана с попыткой внести визуальную ясность по этим вопросам :

Вложение 1287747 Вложение 1287749

Твитеры нового АК, это шёлковый купол калибра 1" с апертурным телом, которое находится согласно принципу своего назначения над центром купола.
Как тут уже видно, крашенный естественно не купол, а апертурное тело. Нравится кому, не нравится кому такое вот дизайнерское видение и решение, но главное на звучание твитеров это не оказывает ни какого влияния :).

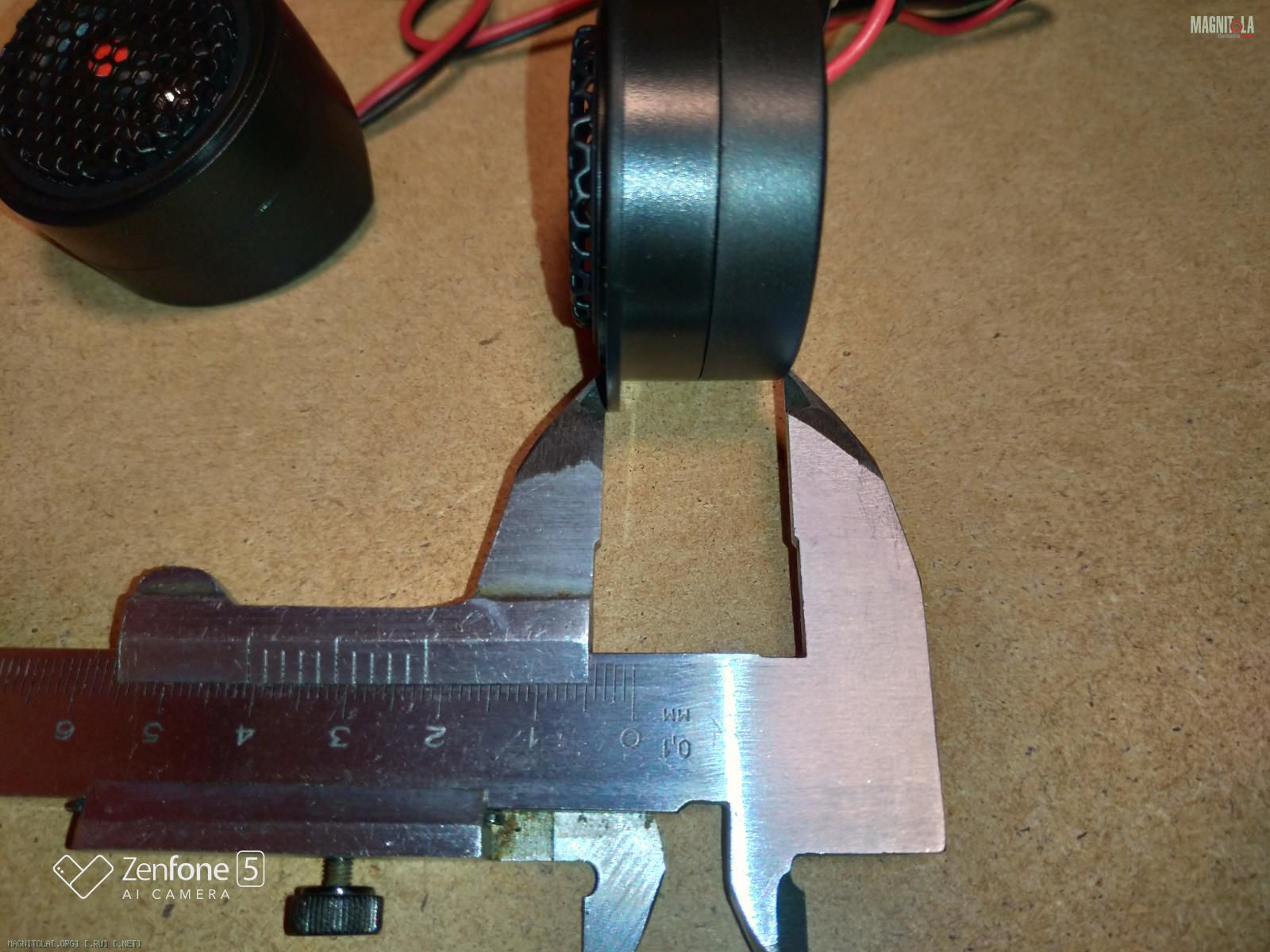

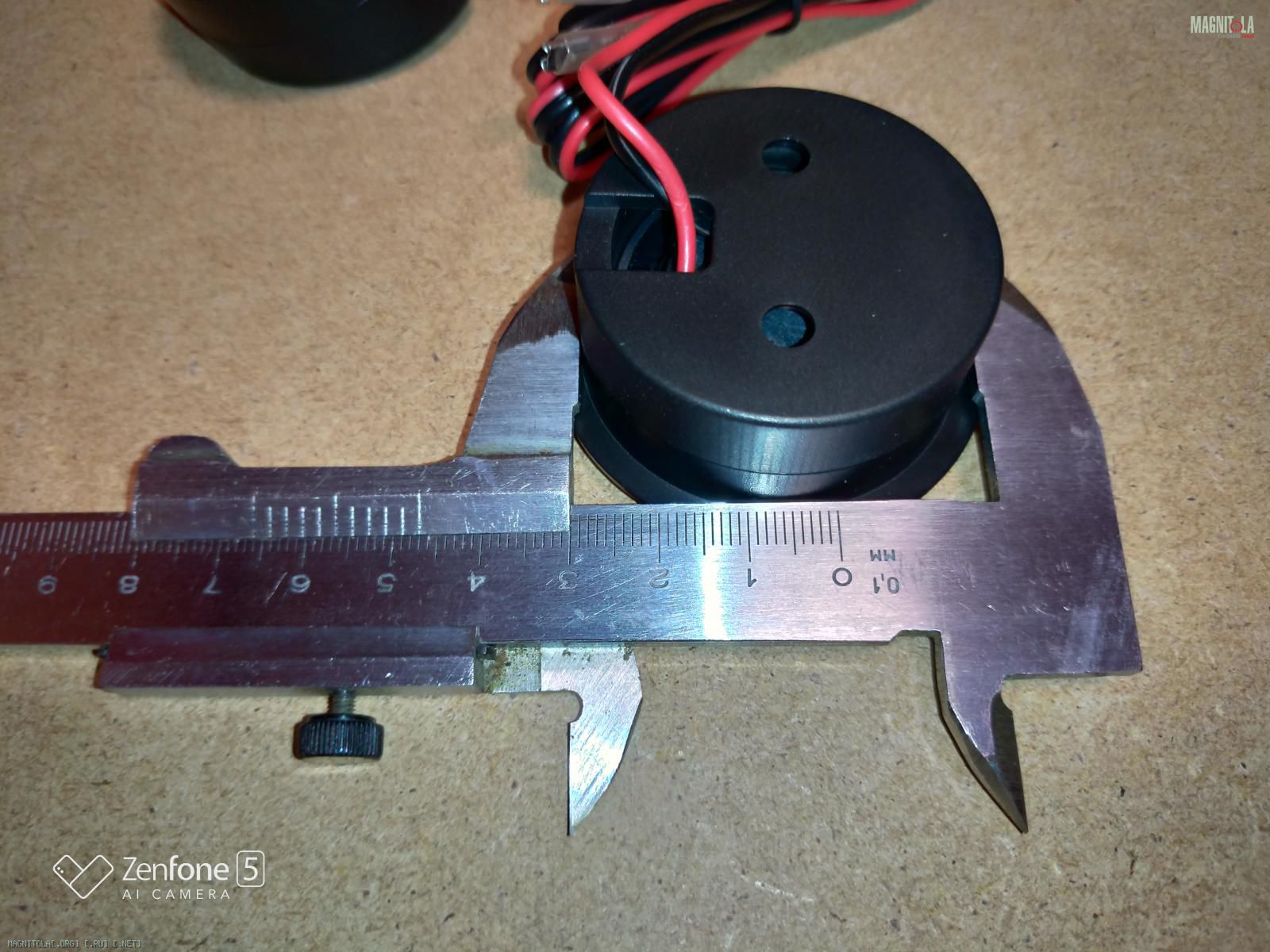

Чтоб сложилось хоть какое-то представление о габаритных параметрах твитеров я сделал несколько фото
с измерительным инструментарием :) :

Вложение 1287759 Вложение 1287757 Вложение 1287761

Ну и не много по вопросу собственно главного, содержания твитеров, т.е. их звучания.
Плохо конечно же, что у меня нет в наличии хотя бы одного твитера от комплекта компонентной акустики текущей серии АК, так бы было бы вообще замечательно сравнить их, старый и новый вариант твитера как говорится в лоб или, что тоже самое фейс ту фейс :).
Но, так как я достаточно много занимался комплектами компонентной акустики серии АК, то твитеры их я хорошо знаю и помню, я могу и по памяти на слух сделать выводы о твитерах нового АК.
Твитеры нового АК однозначно прибавили в качестве звучания.
Звучание их жирнее, т.е. вниз они глубже и увереннее забираются.
Звучание их стало ровнее во всём диапазоне.
С этим твитерами скорее всего кол-во жалоб на крикливость звучания в области нижних ВЧ даже с конденсатором на 4.7 мкф значимо уменьшится.
По части верхних ВЧ нового варианта твитеров я не могу однозначно сказать, что вот мол они, новые твитеры звучат шикарнее и прелестнее твитеров предыдущего варианта, но т.к. общая ровность/равномерность звучания у новых твитеров однозначно лучше, то и верхние ВЧ воспринимаются как тоже хорошо проработанные.
В общем звучание этого варианта твитеров нового АК интереснее, звучание шире, объёмнее, глубже вниз, детальнее и чище.

По итогу по этой части комплекта, за модификацию твитеров в новом АК Уралу по моему мнению точно и однозначно - Зачёт!

To be continued (с)

Вложение 1287779
Блин 2019 год на дворе. Кто придумал такой дизайн ободка? Как это будет смотреться при установки в подиум в уголки/стойку.
Неужели не сделать нормальный скругленный бортик. Печаль.

Ну что? :)
Те, кто считают это единственно и самым главным в комплектах компонентной акустики, ждал именно этого, дождались :).
Продолжаем рассмотрение нового АК калибра 6.5".
Мидвуферы!!!

Тут, в этом компоненте нового АК, не пожалуй, а однозначно самое большое количество изменений, которые внёс Урал и забегая вперёд сразу обозначу - положительных изменений/модернизаций/модификаций.

Смотрим на мидвуфер в ближнем поле :) !!!

Начну с того, в чём я разницу не увидел.
С корзины.
На новой версии АК корзина стальная, штампованная, с анти резонансным покрытием и точно такой же геометрии как и корзина на текущих девайсах серии АК.
Вот:
Вложение 1287997 Вложение 1287999 Вложение 1288001
Вложение 1288003 Вложение 1288005

Собственно это и почти вся похожесть по вопросу основополагающих составляющих элементов мидвуфера нового АК с предыдущими мидами из серии АК!!!

Уже на этой группе фото, по двум элементам наблюдаем отличия в новых АК относительно текущей версии мидвуферов серии АК.
Защита магнитной системы другого цвета, но это естественно не особо то и важно :), на звучание и надёжность это не влияет :), но вот сделана она однозначно из другого материала и по другой геометрии.
До этой версии нового АК для защиты магнитной системы девайсов серии АК применялось кольцо из какого-то резино-пластикового материала, который был в достаточной мере эластичный и растяжимый, и от этого, опять таки достаточно плотно просто натягивался на магнитную систему.
В новой версии АК этот элемент защиты магнитной системы уже не кольцо, полноценный колпак/чехол.
Сделан уже из материала скорее пластиково-резинового, нежели резино-пластикового, если можно так выразиться :), но надеюсь суть понятна, т.е. он уже не такой тянущийся и эластичный.
В связи с этим для того, чтоб он более надёжно крепился на магнитной системе, он дополнительно к ней приклеен на очень эластичный, может клей, может и не клей, в общем на какую-то липкость ))), далее в теме будет фото этого чего-то :).
Защитное кольцо магнитной системы и защитный колпак/чехол магнитной системы по своим защитным свойствам значительно отличаются. Защитное кольцо магнитной системы защищает её в главном от механических воздействий, в то время как защитный колпак/чехол защищает ещё магнитную систему по части магнита, верхнего и нижнего магнитных фланцев от прямого попадания воды, т.к. он закрывает магнитную систему полностью и его геометрия не оставляет ни каких шансов воде прямым путём попасть на эти элементы магнитной системы.
Да, конечно же от влаги конденсата он не защитит магнитную систему, надеюсь читающий понимает почему :), но от вот от процесса полива водичкой он защитит точно.

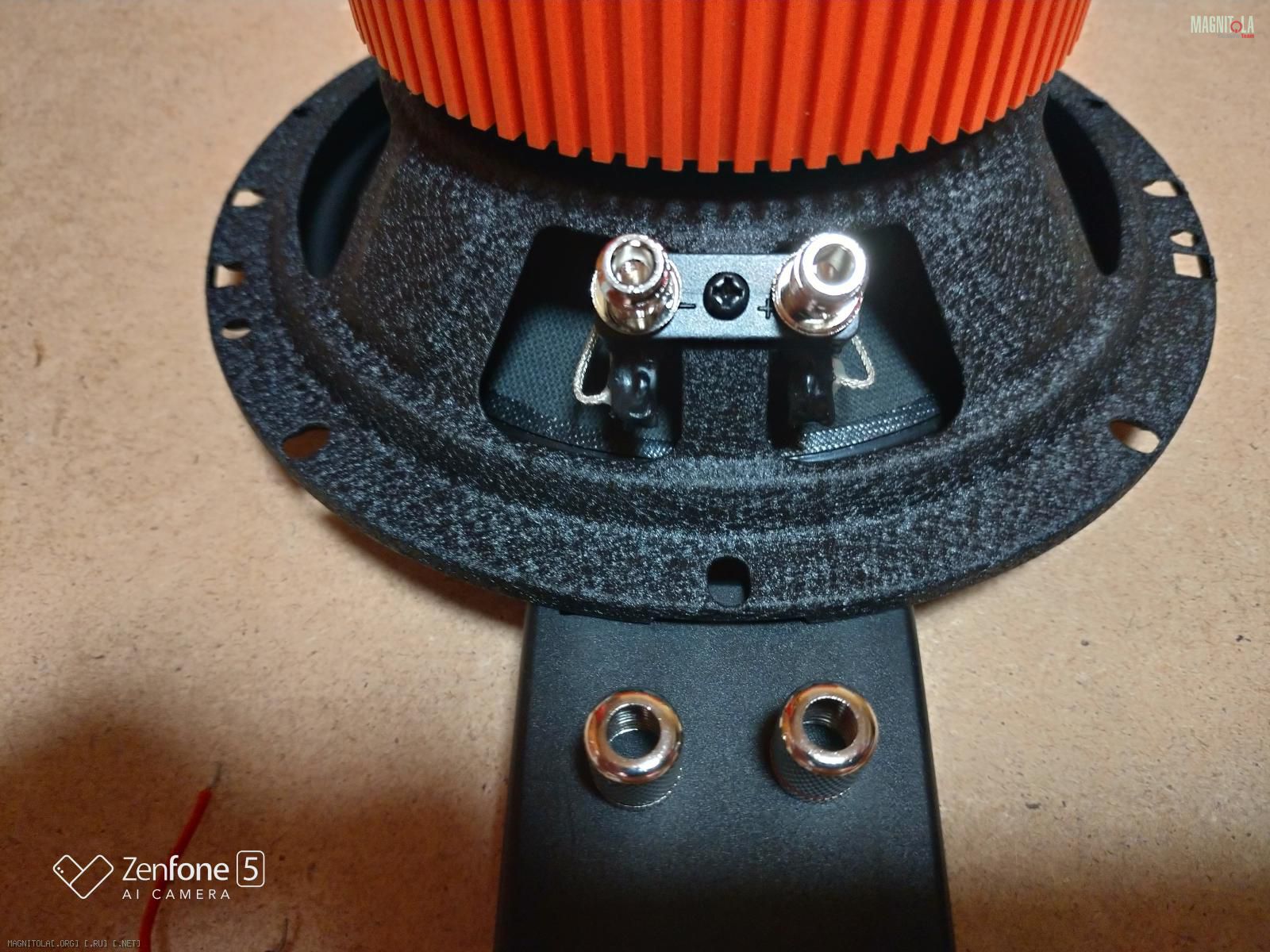

На этом наборе фото так же уже хорошо видно систему клеммника подключения акустических проводов.
Как видим клеммник тоже другой - винтовой тип.
Вообще то и до этого клеммник был не плох, применялся нажимного типа :).
Единственный какой был к нему вопрос, так это только то, что принимал он в себя без проблем провода сечением 1 мм.кв., 1.5 мм.кв., ну 2 мм.кв. если сильно постараться, а вот с большими сечениями уже было совсем, совсем проблемно.
Страждущие акустических кабелей больших сечений сильно сокрушались по этому вопросу :).
Я лично затрудняюсь однозначно сказать какой тип клеммника луче, нажимной или винтовой.
И тот и другой удобны по своему, обеспечивают надёжное соединение оба варианта, стильно и не дёшево это тоже оба, в общем по мне так оба этих типа клеммников хороши и каждый по своему, НО то, что клеммник в новом АК 6.5" таких проблем с принятием кабеля сечением более 1.5мм.кв. уже не предоставит, это однозначно :).
Т.е. этот момент можно однозначно занести в пункт зачёта Уралу по проведённой модификации в новом АК 6.5".


Так же уже на этом наборе фото можем увидеть и заключить, что вариант реализации гибких подводящих проводков не претерпел изменений в этом новом АК калибра 6.5".
Да, наверное способ, когда гибкие провода вшиты в центрирующую шайбу это моднее, это понтовее, это признак благородности и сытости обладателя ))), но по факту весьма длительной эксплуатации девайсов серии АК, к этому классическому способу претензий по работе девайсов серии АК не было, мне по крайней мере такие не встречались.
Т.е. следуя принципу "возможно лучшее это враг хорошему" Урал оставил по этой части мидвуферов всё как и есть.
Ну и правильно сделал :).

Так как раз уж обращение к аспекту защиты магнитной системы произошло,
то продолжу рассмотрение девайсов по вопросу его магнитной системы.
Вот что имеем по габаритным вопросам магнитной системы нового АК :
Вложение 1287955 Вложение 1287953 Вложение 1287971
- Диаметр магнита 90мм,
- Толщина магнита 15мм,
- Толщина магнитного фланца 5мм
Как я ранее уже один раз написал в теме, что жаль что нет в наличии девайса текущей версии серии АК, у меня нет возможности оценить эти параметры магнита нового АК 6.5" относительно предыдущей версии.
Данных по этому вопросу на сайте Урал тоже нет в описании АК-74с.
Поэтому собственно говоря и написал чуть выше в начале этого поста, описывая корзину - "Собственно это и почти вся похожесть по вопросу основополагающих составляющих элементов мидвуфера нового АК с предыдущими мидами из серии АК!!!", т.к. уверенности в оценке этого вопроса у меня нет.
Соответственно если у кого из читающих эту тему ему есть данная информация, ну или в наличии мидвуферы от АК-74с и это имеется возможность измерить, то дополните этот информационный пробел.

Ну и для финиша этого поста : Вложение 1287947 Вложение 1287957
Тут же наверное к месту показать, что есть это что-то, на что приклеен защитный колпак/чехол к магнитной системе.На фото это уже скрученное в комочек нечто того тягучего и липкого ))), что было ровным слоем нанесено на внешнюю сторону заднего фланца.

To be continued (с)

Цитата:

---

Сообщение от Pit

Вложение 1287779
Блин 2019 год на дворе. Кто придумал такой дизайн ободка? Как это будет смотреться при установки в подиум в уголки/стойку.
Неужели не сделать нормальный скругленный бортик. Печаль.

---

Ну тут наверное ХЗ, это кому как, красота и гармония линий по разному всеми воспринимается.
Кому-то как раз зализанность и плавность линий глаз режет :).
зы: я к примеру, вполне возможно тоже не всесторонне гармонично развитый персонаж ))), мне к примеру "Чёрный квадрат" Малевича не нравиться ))), а другие вот вещают, что это же мухабляцка ))) высокое искусство...

сомнительные перемены в дизайне. оранжевые колпачки на магнитах как закос под Hertz, эта пуля ставшая рыжей и надпись. Зачем эта цыганщина серьёзной акустике?

Цитата:

---

Сообщение от JBL-GTO

сомнительные перемены в дизайне. под Hertz, эта пуля ставшая рыжей и надпись. Зачем эта цыганщина серьёзной акустике?

---

Для кого цыганщина, а для кого дизайнерское решение.
Hertz, MD.Lab, Pioneer - вполне себе серьёзная акустика. С рыжими пулями, колпачками и ценниками, порой в десятки тысяч рублей.

Я, не писсемист , но кажется мне , что у этих цена тоже ....немножко подрастёт :laugh3:

Цитата:

---

Сообщение от Палборисыч

Для кого цыганщина, а для кого дизайнерское решение.
Hertz, MD.Lab, Pioneer - вполне себе серьёзная акустика. С рыжими пулями, колпачками и ценниками, порой в десятки тысяч рублей.

---

Так там большую часть ценника и составляет "бренд" и "дизайнерские решения". Сомневаюсь, что себестоимость их динамиков превышает себестоимость тех же Уралов.
О чём и говорю, что Урал пытается внешне выглядеть как те самые бренды. Удержится ли цена на прежнем уровне?
Надпись "русский звук" напомнила мне фразу из фильма "Мы, гусские, дгуг-дгуга не обманываем!"

Цитата:

---

Сообщение от JBL-GTO

1.Так там большую часть ценника и составляет "бренд" и "дизайнерские решения".
2. Сомневаюсь, что себестоимость их динамиков превышает себестоимость тех же Уралов.
3. О чём и говорю, что Урал пытается внешне выглядеть как те самые бренды. Удержится ли цена на прежнем уровне?
4. Надпись "русский звук" напомнила мне фразу из фильма "Мы, гусские, дгуг-дгуга не обманываем!"

---

1. Если "большУю", то так у всех продуктов. А если "бОльшую", то вряд ли. Потому что -
2. Себестоимость разработки и себестоимость производства - очень разные деньги. Затраты на разработку могут различаться на порядки. Одно дело взять цифры из справочников, и другое дело - построить и оснастить лабораторию и взять цифры с опытных образцов, оторые тоже не по щучьему веленью появились, а изготовлены за деньги.
3. Серьёзная акустика пытается выглядеть как серьёзная акустика - ожидаемое адекватное действие. Цена, конечно же, не будет точно такой же. Возможно, она будет ниже, скорей всего она будет выше. И что с того? Акустика нацелена на конкретный сегмент автозвука, на конкретную и уже оформленную группу потребителей, разница в цену трёх-пяти пачек сигарет никак не отпугнёт потенциальных покупателей из этого сегмента и из этой группы. Разница в три-пять блоков сигарет, конечно, другое дело, но что-то мне подсказывает...
4. Ж) Надо быть очень крутым сибирским спецназёром из фильма-боевика, чтобы не знать, какие русские живут на Брайтоне. гы ГЫ гы
Но мы-то всё понимаем...
Тем более, что пристальный взгляд на пиктограмму и-цзин, довольно явственно выделяет "НЕ". Как минимум, юмор у дизайнеров есть. Уже радует.

Цитата:

---

Сообщение от Палборисыч

Себестоимость разработки и себестоимость производства - очень разные деньги. Затраты на разработку могут различаться на порядки. Одно дело взять цифры из справочников, и другое дело - построить и оснастить лабораторию и взять цифры с опытных образцов, которые тоже не по щучьему веленью появились, а изготовлены за деньги.
.

---

Получается, отечественные разработчики проделали хорошую работу, разработали годный продукт, а их труд оценили меньше, чем аналогичный "за бугром"?
А где сейчас выпускаются Уралы? до 2008, помнится, их собирали в подмосковье.
Все эти дизайнерские решения видны, пока товар лежит на прилавке. под защитными сетками этого уже видно не будет.
Получается, "красиво лежать на прилавке" они будут опять за счёт покупателя, пусть и не намного дороже.
