Как одновременно подключить атапи и борт. компьютер на концерте?

Собственно вопрос с атапи боксом уже давно катаюсь и тут получилось так что надо ну очень надо бортовик. Кто пробовал подключать а главное как? единственно что пока приходит в голову это замутить типа удлиннитель-раздвоитель, но как это будет не помещает ли бк атапи? Ответти пожалуйста кто пробовал.А да машина 12-ка

Ток недавно разруливали с Андреем этот вопрос. На шине(читай кабель) которым у тебя подключен атапи есть выходящий из пучка заизолированный провод. вот это и есть К-Линия... по которой и работает борт комп.. его тыкаешь в нужный контакт в машине в колодке диагностики.

Цитата:

---

Сообщение от Senya

Ток недавно разруливали с Андреем этот вопрос. На шине(читай кабель) которым у тебя подключен атапи есть выходящий из пучка заизолированный провод. вот это и есть К-Линия... по которой и работает борт комп.. его тыкаешь в нужный контакт в машине в колодке диагностики.

---

Спасибо огромное

Цитата:

---

Сообщение от Senya

Ток недавно разруливали с Андреем этот вопрос. На шине(читай кабель) которым у тебя подключен атапи есть выходящий из пучка заизолированный провод. вот это и есть К-Линия... по которой и работает борт комп.. его тыкаешь в нужный контакт в машине в колодке диагностики.

---

а подробнее можно? у меня на кабеле 2-а провода питания и еще какой то пучочек проводков помещенный во что-то на подобие гофры (проводки там тонюсенькие и разноцветные).

Цитата:

---

Сообщение от Divers@nt

а подробнее можно? у меня на кабеле 2-а провода питания и еще какой то пучочек проводков помещенный во что-то на подобие гофры (проводки там тонюсенькие и разноцветные).

---

Подниму тему. Сегодня задумал пдключить СДД к бк но столкнулся с проблемой. Тот, заизолированный провод, исходящий из пучка был мной вскрыт и там обнаружилось не 1 провод K-line а 5 проводов. Прочитав форум вроде понял что подключить нужно 2 или 3 это K-line, сигнальная земля и земля экранирующая (последней можно пренебречь) Собственно вопрос каким цветом данные провода и в какие разъемы ВАЗа их подключить. И какую ответную фишку покупать? информация с форума http://www.cdd.ru/forum/showthread.php?t=222

А у диагностика спросить? Они эти провода ужо на ощупь определяютьВ-)

Цитата:

---

Сообщение от Папа Карло

А у диагностика спросить? Они эти провода ужо на ощупь определяютьВ-)

---

где куда что втыкать в фишку ВАЗа да я согласен, а вот с шнуром от СДД я думаю врядли кто работал по этому какого цвета там что думаю не ответят

Цитата:

---

Сообщение от хСерегАх

с шнуром от СДД я думаю врядли кто работал по этому какого цвета там что думаю не ответят

---

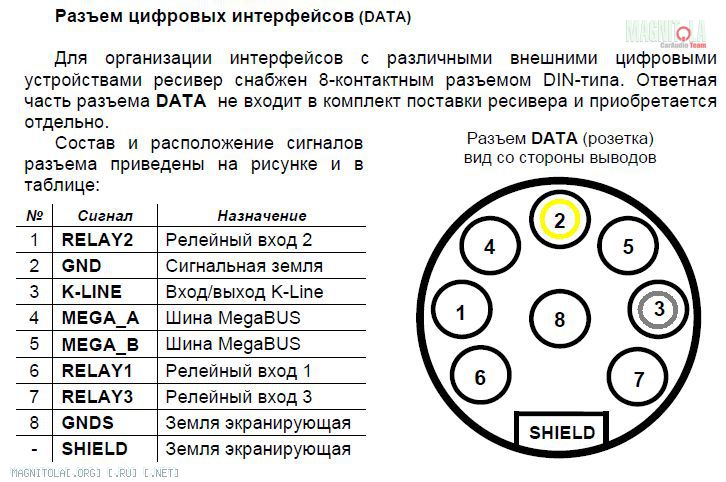

в Руководстве Пользователя в разделе "Разъем цифровых интерфейсов (DATA)" приведена цоколевка разъема DATA-кабеля (розетки-мамы на базовом блоке)
это самая точная (в отличие от цвета проводов) необходимая и достаточная информация для безошибочного подключения нужных сигналов


тем не менее, если кабель "стандартный" (а были и другие), то искомые сигналы:
K-Line - серый
Сигнальная земля -желтый


Вложение 150783


как бы то ни было, не лишним будет проверить цвета проводов прозвонкой с соответствующими контактами разъема

напутал с цветами на предыдущей картинке, поправил

Большое спасибо
