Стало быть, проблему можно решить софтово? Интерессно... Вот тут, я смотрю, умельцы сделали патч для автозапуска в таких же условиях Nexus 7: http://pccar.ru/showpost.php?p=247516&postcount=316
Не сможет ли кто из уважаемых гуру прошивок переточить этот патч для наших устройств?
Вариант с ардуино, полагаю, уж очень сложен в реализации... Но, в любом случае, спасибо за участие :)
Три реле, резистор, пара диодов и конденсатор - и никакие ардунио не нужны))) Схему попробую вспомнить. Вспомню - нарисую
Насмартфонил
Было бы здорово! Только, если можно, не могли бы вы изобразить схему в максимально доступном для понимания виде, с подписями и пояснениями? Паяльник-то держать кое-как умею, но в целом в электронике, к сожалению, слабо разбираюсь :(Цитата:
Сообщение от fox proteus
Заранее спасибо

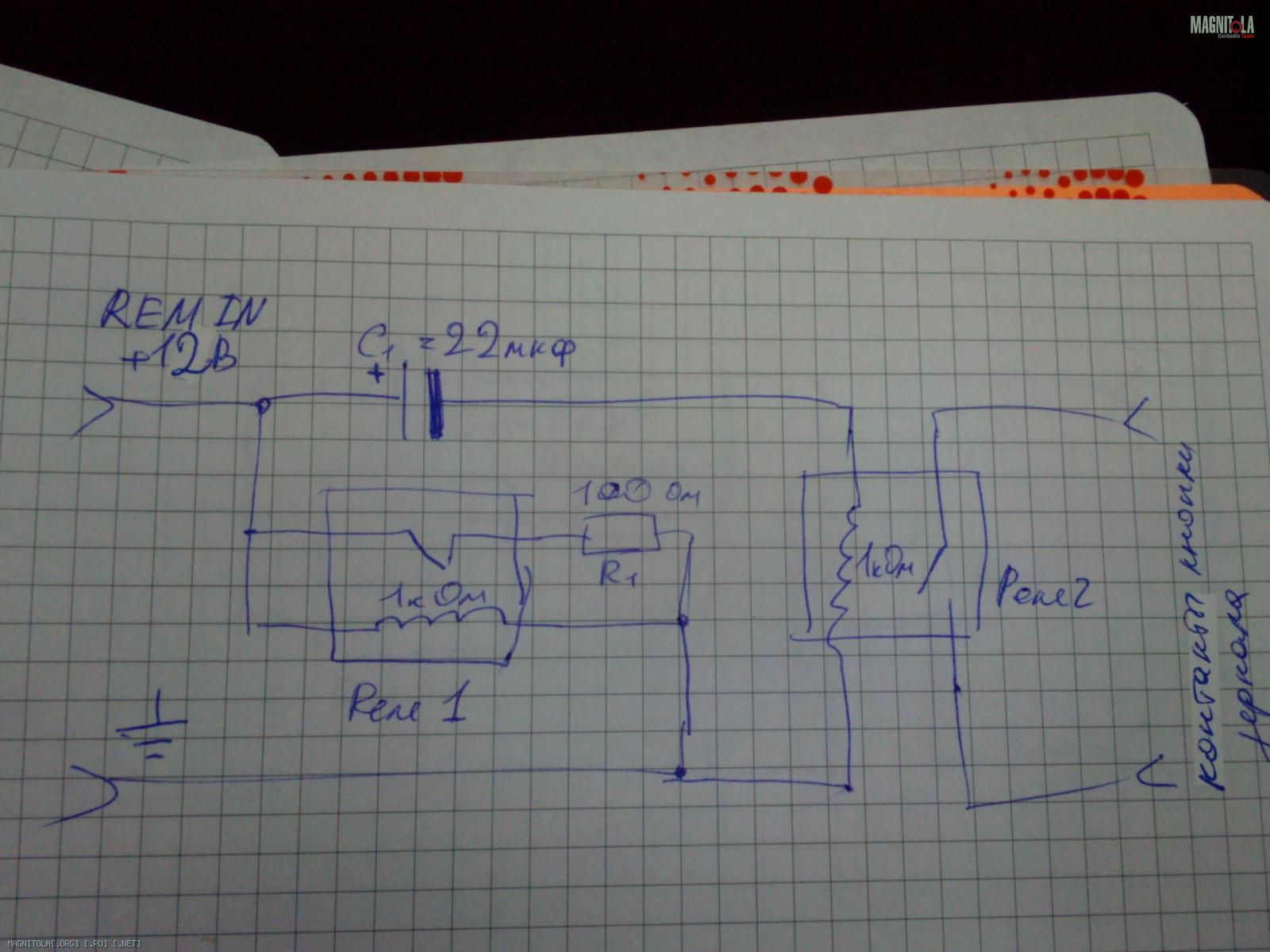

Нашёл у себя в закромах схемку и перерисовал под данный случай. Сорри, что на бумажке, так быстрее. Насчёт трёх реле и диодов я погорячился. Диодов ваще не надо, релюшек достаточно две.
Вложение 574788
Реле 1 - нормально замкнутое (размыкающее), Реле 2 - нормально разомкнутое (замыкающее).
При подаче напряжения +12В на REM IN Реле 1 тут же разомкнёт свои контакты и конденсатор C1 начинает заряжается, пропуская ток через катушку Реле 2. В это время контакты Реле 2 замкнуты, кнопка нажата. Как только конденсатор C1 зарядится, ток через катушку Реле 2 прекратится, и его контакты разомкнутся, кнопка отожмётся, зеркало начнёт включаться.
Когда с REM IN пропадает напряжение, Реле 1 замкнётся и конденсатор С1 разрядится через катушку Реле 2 и резистор R1, тем самым на время разряда снова замкнув контакты реле 2, а равно, контакты кнопки зеркала.
Резистор R1 нужен для того, чтобы при подаче напряжения на REM IN Реле 1 всё-таки сработало.
Оба реле нужно брать рассчитанные на минимальный ток, тогда и сопротивление катушки будет больше - то, что нам надо, чтобы не брать конденсаторы слишком большой ёмкости. Реле можно брать с полной контактной группой (переключающее) и просто задействовать не все контакты.
Изменяя ёмкость конденсатора С1 можно менять "Длительность нажатия" кнопки. Чем она больше - тем дольше кнопка будет "нажата". ИМХО, 10-22мкф в данном случае - оптимум.
fox proteus, А если нужно только включать? То есть, чтобы при пропадании питания не происходило замыкания кнопки? Тогда как быть?
---------- Сообщение добавлено 13.05.2014 в 17:15 ----------
И еще один момент. Не знаю, какое поведение на модификации зеркала без батарейки, но у меня так:
Когда включаю зажигание, в прикуривателе появляется питание. Так вот, в первые 5 секунд (примерно) зеркало не реагирует на кнопку включения. Также, если я сразу же после зажигания включаю заднюю передачу, картинка с задней камеры тоже не сразу появляется, а спустя те же 5 секунд. То есть, девайсу нужно некоторое время, чтобы отдуплиться. Поэтому, вышеприведённая схема не сработает, нужно делать задержку перед тем, как замкнуть кнопку включения.

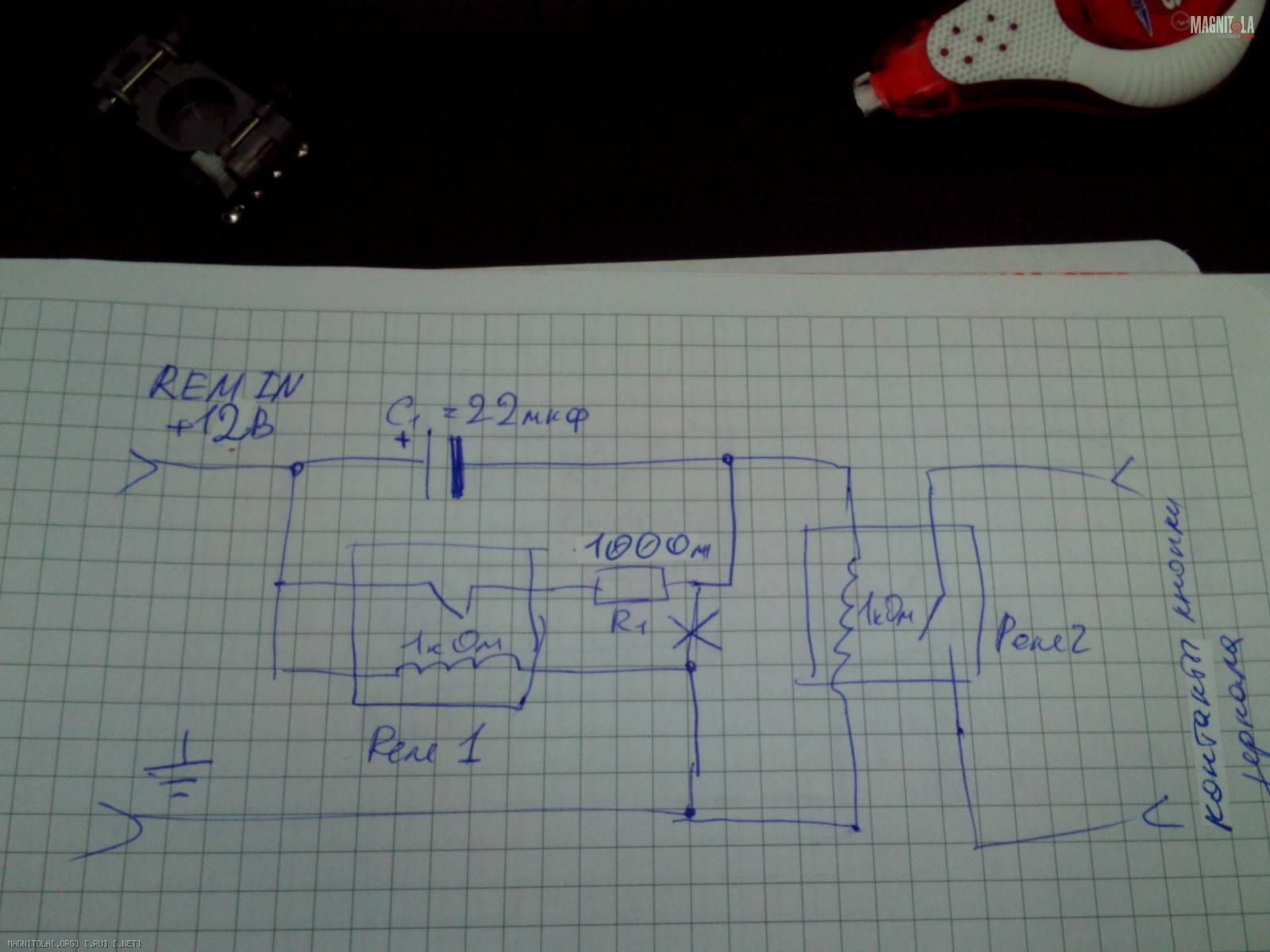

Тогда вот так:Цитата:
Сообщение от Resquer
Вложение 574796
Тогда на вход можно добавить ещё одно реле и конденсатор. А можно микросхемку-таймер, чтобы сэкономить энергопотребление. Ардунио по-прежнему не нужен:)Цитата:
Сообщение от Resquer
Спасибо, попытаемся реализовать :)
Приобрел версию зеркала без аккумулятора. Мне кажется с ним удобнее, если делаешь недолгие промежуточные остановки не сбивается конечный пункт. Хочу добавить. Буду благодарен если кто нибудь выложит фото к каким вводам на плате его подпаивать, ну и фото самой батареи, чтоб знать параметры или модель.
Добрый день. Выкладываю июньскую прошивку. Включается само при подаче питания при заряженной батарее. При разряженной не проверял, но китаец обещал что тоже должно включаться. Прошивка стабильная и быстрая, очищена от мусора. Единственный минус- это при выключении экрана ( левая кнопка) впадает в спячку. Соответственно регистратор тормозит запись. Как победить еще не придумал. Может кто подскажет? Китайские братья обещали исправить, но пока тишина. Ссылка на прошивку https://cloud.mail.ru/public/1468931...ng_2014612.img
