Разбираюсь с техникой настройки конкретного усилка

Ребята, готовлюсь к инсталу на майских праздниках. Прошу помочь окончательно расставить точки над «и» в настройке 5-ти канального усилителя SOUNDSTREAM LWS1000.
Интересует правильность моего понимания назначения «крутилочек». Пожалуйста, поправьте если я где ошибаюсь…

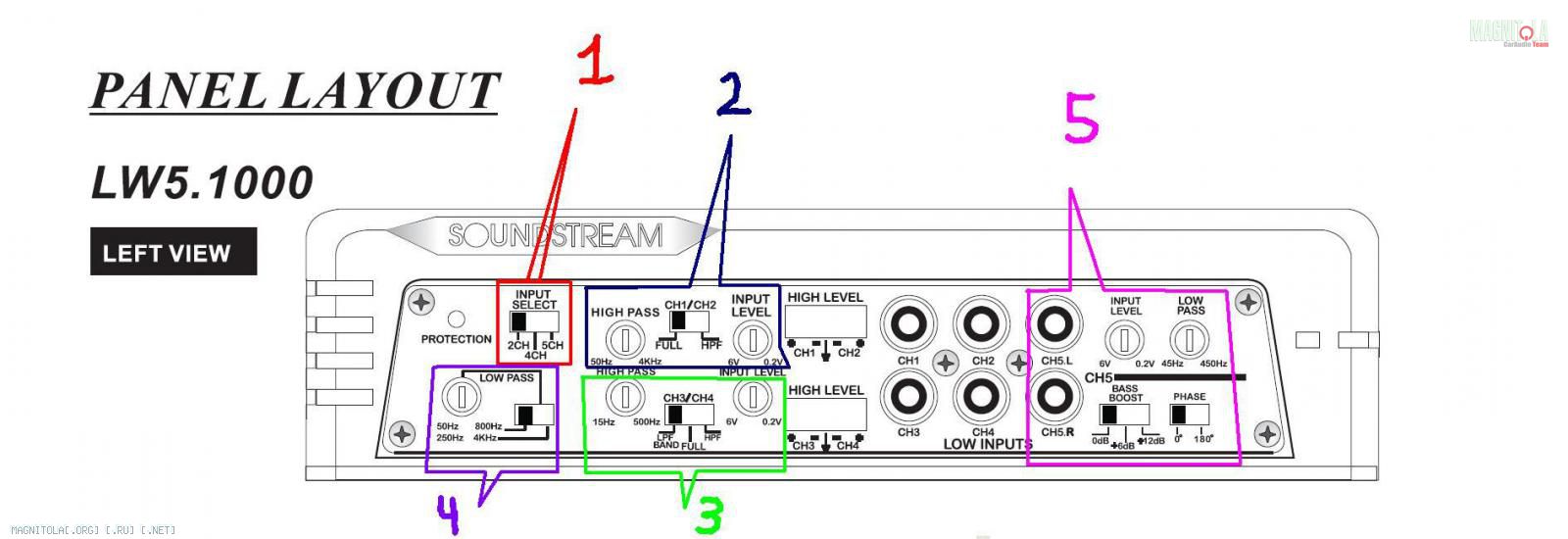

Вложение 111449

1 – количество используемых каналов? – в моем случае 5 каналов, поэтому перевожу в положение 5

2 – Фильтр верхних частот для 1 и 2 го каналов (фронтальные колонки)
FULL – весь диапазон частот
HPF – срез, выставляемый крутилкой Hight Pass, т.е. будет играть только то что выше этого значения от 50Hz
IMPUTLEVEL– чувствительность сигнала с магнитолы

3 – вот тут что то посложнее, вроде все так же как и с 2, только появилось еще LFP.
Ну FULL понятно – будет играть все частоты
HPF – обрезаем нижний предел частот, но каким регулятором они выставляются если я выберу это HPF? Тем же регулятором который сверху? Тот что от 50Hz до 4KHz?
LPF – срез низких частот для буфера, в данном случае у нас регулятор от 15 Hz до 500Hz

Не могу понять для чего 4? Это относится к 3? И как работает регулятор при разном положении переключателя 800Hz/4KHz?

5 Ну тут вроде все понятно
IMPUTLEVEL– чувствительность сигнала с магнитолы
LOWPASS - срез низких частот для моего САБА на 5-м канале, в данном случае у нас регулятор от 45 Hz до 450Hz, т.е. если я выставлю 80, то выше 80 он играть не будет
Bass Boost - усиление низких частот
PHASE – соответственно фаза/противофаза

Все правильно?
Заранее огромное спасибо!

Цитата:

---

Сообщение от Kitam1n

1 – количество используемых каналов? – в моем случае 5 каналов, поэтому перевожу в положение 5

---

нет, это сколько у тебя линеек идет от ГУ (2, 4,6)

Цитата:

---

2 – Фильтр верхних частот для 1 и 2 го каналов (фронтальные колонки)
FULL – весь диапазон частот
HPF – срез, выставляемый крутилкой Hight Pass, т.е. будет играть только то что выше этого значения от 50Hz
IMPUTLEVEL– чувствительность сигнала с магнитолы

---

да

Цитата:

---

3 – вот тут что то посложнее, вроде все так же как и с 2, только появилось еще LFP.
Ну FULL понятно – будет играть все частоты
HPF – обрезаем нижний предел частот, но каким регулятором они выставляются если я выберу это HPF? Тем же регулятором который сверху?

---

нет... который слева

Цитата:

---

Не могу понять для чего 4? Это относится к 3?

---

да

Цитата:

---

И как работает регулятор при разном положении переключателя 800Hz/4KHz?

---

вот это вопрооос)))

Думал-думал, вот что додумал по этим 3/4-м каналам:
Там HPF можно ограничить от 15Hz до 500Hz. Что бы убрать например нижние частоты.
Так?

Или LPF можно регулировать от 50Hz до 800Hz, что бы например подключить сабвуфер или среднечастотное звено (переключатель в левом положении), и от 250Hz до 4KHz что бы например убрать высокие частоты (переключатель в правом положении).
Так?

:scratch_one-s_head:

Ребята, что бы не плодить тем, спрошу тут:

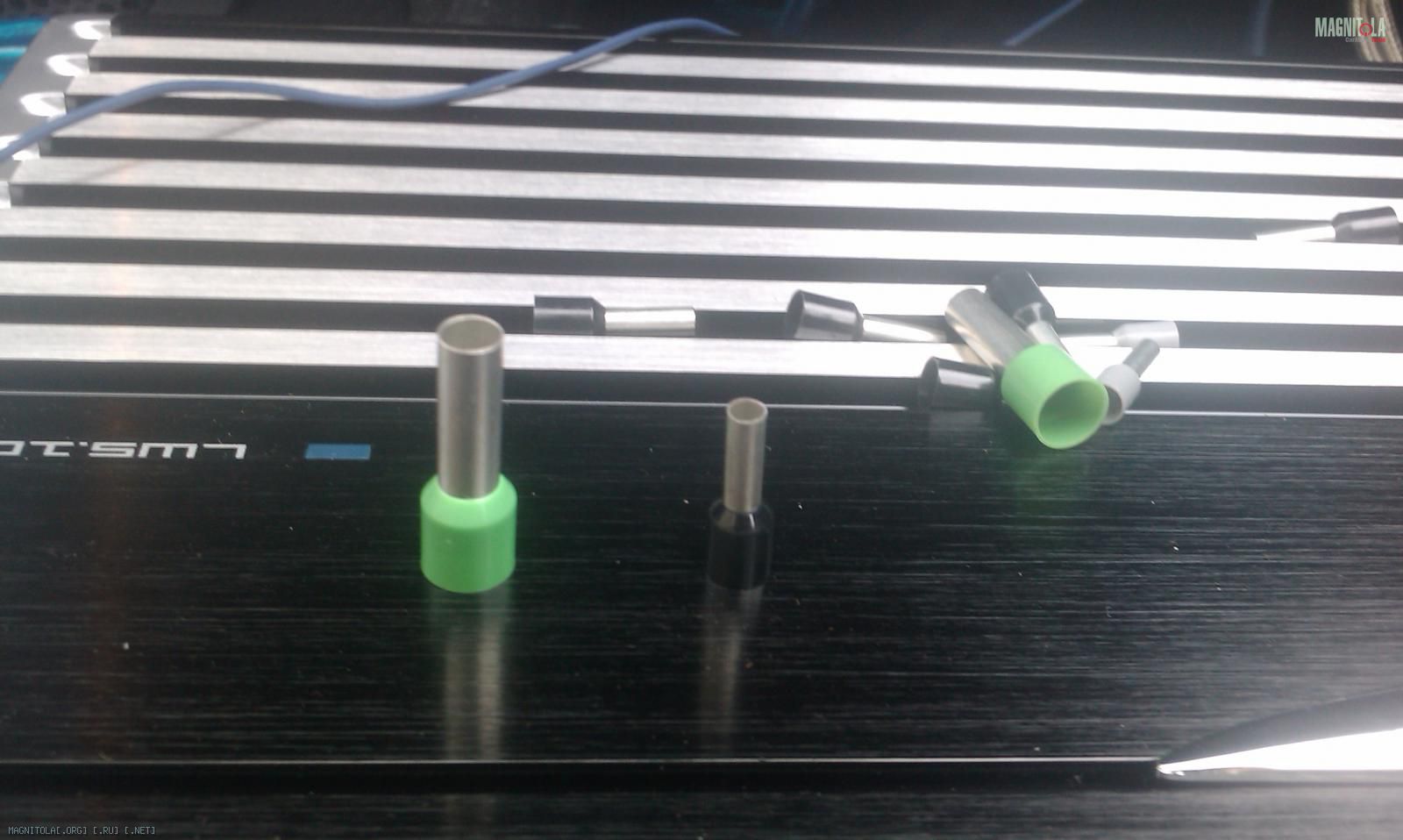

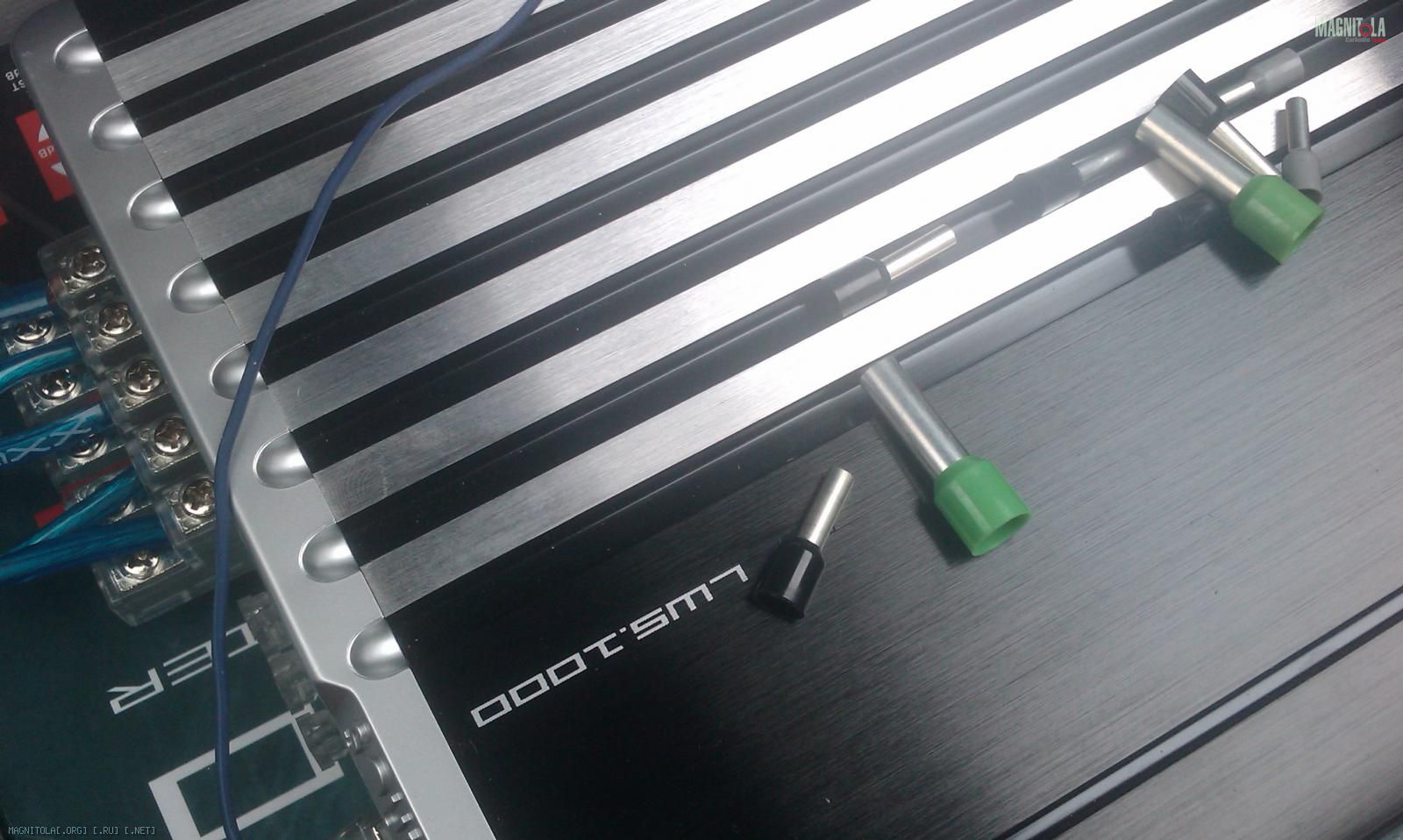

Купил такие коннекторы в магазине Кварц, хорошая вещь, теперь думаю - а медные ли они? Как проверить? И стоит ли их вообще использовать если не медные?
Провода акустические и силовые все Daxx.

Вложение 112559

Вложение 112560

Тут человек использовал луженые медные ТЫЦ

Цитата:

---

Сообщение от Kitam1n

Ребята, что бы не плодить тем, спрошу тут:

Купил такие коннекторы в магазине Кварц, хорошая вещь, теперь думаю - а медные ли они? Как проверить? И стоит ли их вообще использовать если не медные?
Провода акустические и силовые все Daxx.

Вложение 112559

Вложение 112560

Тут человек использовал луженые медные ТЫЦ

---

Ставь и не думай - всё будет оффигительно ))) В колодке и винтах меди-то тоже не так много (китайцы всю её переплавили и зарыли), главное всё хорошо обжать и затянуть, так как электроника - наука о контактах...

Это луженая медь. Все с этими коннекторами хорошо. Очень удобная вещь.

Спасибо, и правда медь, один коннектор порезал, внутри цвет как у меди...

Еще вопрос: при переустановке уселителя на другое место сделал плохую вещь - перепутал "+" и "-" местами, проскачила искра, наверно канденсаторы блока питания перезарядились, или защита какая сработала, потом воткнул как положено, опять искрануло, но все слава Богу работает как и раньше, изменений не заметил.
Чем черевата такая ошибка?

да ничем-если все нормально работает,вот если бы не включился-тогда да.

Цитата:

---

Сообщение от Kitam1n

Чем черевата такая ошибка?

---

Чаще всего - сгоранием предохранителя )))
Если не сгорел - все хорошо.
А искра при подключении силы - почти всегда проскакивает кстати
