Что будет, если вставить этот кросс ?

http://musicalka.com.ua/Krossover-be...rx-p-3848.html
СХ3400- это активный кроссовер , разделяющий сигналы в стереорежиме на две или три частотные полосы, а в монорежиме - на четыре полосы. Каждая полоса наделена фильтром Линквица-Райли 4-го порядка (24 дБ/октава) и индивидуальным лимитером. Дополнительная функция задержки сигнала до 2 мс обеспечивает вырвнивание фазы между динамиками громкоговорителей. На каждом выходе предусмотрен переключатель полярности, позволяющий быстро инвертиовать фазы динамиков и рупоров системы.

• Фильтры Линквитца-Райли 4-го порядка (24 дБ/октава) с переключаемыми характеристиками для точного частотного разделения
• Абсолютно ровная уммарная амплитудная характеристика со стабильной фазой
• Независимый лимитер и переключатель фазы на каждом выходе
• Регулируемая задержка сигнала до 2 мс для настройки фазы между динамиками громкоговорителей
• Переключаемые НЧ фильтры (25 Гц) на каждом входе для защиты НЧ динамиков
• Функция "Low Sum", направляющая никие частоты в отдельный моновыход на сабвуфер
• Переключаемая функция эквализации для высокочастотных рупоров с постоянной направленностью
• Экранированный тороидальный трансформатор в блоке питания, минимизирующий шумовую интерференцию

Цитата:

---

Сообщение от Lukasarts

Что будет, если вставить этот кросс ?

---

Много вариантов, зависит от того куда вставить...

---------- Сообщение добавлено 03.08.2011 в 21:31 ----------

Для четкого ответа должен быть вопрос четким: К каким компонентам собралить его цеплять, какую цель приследуете, или просто интересно?

..Имею 3 усилителя
JBL GTO-1004 1 шт 4 канальный[/B]

Alpine PMX-T320 2 шт 2 канальный[/B]

Хочу таким активным кросом разрулить поканалку на фронт )))
соответственно переделав БП кроссовера под 12 вольт ( не хочу через инвертор )
А если подскажите автомобильный активный крос .. что бы работал точно так же .... буду благодарен ) есть вообще такие в природе ?

Цитата:

---

Сообщение от Lukasarts

точно так же

---

Что именно? Автомобильных кросов много есть дело в цене?
П.С. Какое у Вас ГУ и акустика? Какие уси будут использоваться и как?

Цитата:

---

Сообщение от Lukasarts

..Имею 3 усилителя
JBL GTO-1004 1 шт 4 канальный[/B]

Alpine PMX-T320 2 шт 2 канальный[/B]

Хочу таким активным кросом разрулить поканалку на фронт )))
соответственно переделав БП кроссовера под 12 вольт ( не хочу через инвертор )
А если подскажите автомобильный активный крос .. что бы работал точно так же .... буду благодарен ) есть вообще такие в природе ?

---

Чем инвертор насолил?!)))

гу sony mex 2100 фронт тыл саб (линейки)
фронт
писчалки helix p1 прецессион подключаю на 1й усилитель Alpine PMX-T320
середина от JBL P-6563C подключаю на 2й усилитель Alpine PMX-T320
мидбасс Soundstream RF-60C подключаю к JBL GTO-1004 на 1 пару каналов
саб JBL GT5-1204BR подключаю к JBL GTO-1004 на 2 пару каналов

инвертор ??... как думаете он помех давать не будет ? ммм ??

вообще кто то осуществлял это в жизни ? стоит ли ?? м....?

В любом автомобильном активном кроссе стоит инвертор по питанию и ничего... живем как то;) кстати, в усилках тоже инверторы живут и тоже вроде не плохо;)

ТАК ЧТО РАССКАЖИТЕ ПО ПОВОДУ моих соображений ?

В каком диапозоне частоты можно перенастроить?

The CX3400 features a bandwidth of 20 Hz to 20 kHz and a frequency response of <5 Hz to >90 kHz. Interchannel crosstalk is minimal, at <92 dB or better.
http://www.behringer.com/assets/CX34..._TECHSPECS.jpg

---------- Сообщение добавлено 03.08.2011 в 22:28 ----------

вот так вот ...... игра стоит свеч ? какие подводные камни ?

Думаю, попробовать можно. Из подводных камней видится:
1)Куда поставить, ибо зверь не мелкий...
2) Задержки ничего не поправят или почти ничего.
3) Как этот кросс отнесется к автомобильным наводкам.

1 Tucson - в него слон залезит
2 Задержки есть в ГУ
3 в концертном зале наводок по более чем в авто )

меня терзает сомнение
The CX3400 features a bandwidth of 20 Hz to 20 kHz and a frequency response of <5 Hz to >90 kHz. Interchannel crosstalk is minimal, at <92 dB or better.
http://www.behringer.com/assets/CX34..._TECHSPECS.jpg

х 10 от 440 до 9.3 кгц --- смогу ли я поймать этим крутящимся резистором нужное мне значение ? Шкала то умножается в 10 раз ?
а какой вообще коэфициент погрешности у активных кросов с крутилочками ? - может лучше ЭЛЕКТРОННЫЙ, который програмится через НОУТ ? ?

---------- Сообщение добавлено 03.08.2011 в 22:48 ----------

и если не трудно загляните пожалуйста сюда ..http://magnitola.org/car-audio-vopro...ml#post1125808 там тоже есть пару вопросов

Через ноут поточней будет;) На счет " крутилочек" скажу, что на чисто автомобильных кроссах эти крутилочки еще и не предназначены для частого кручения, и точность тоже желает быть получше.
Короче говоря на автомобильном активном кроссовере нужную частоту поймать будет не легче!

---------- Сообщение добавлено 03.08.2011 в 21:56 ----------

BP- бандпасс или полосовой фильтр, т.е. можно сразу обрезать частоты внизу и вверху...

а есть ли смысл этот самый БП фильтр включать на Мидбасы
Soundstream RF-60C

Усилитель JBL GTO-1004 как он кстати режит этим бандпасом ? как это узнать ?
в талмуте к нему есть фраза "If you will use the rear channels to drive a pair of
separate mid-bass speakers, place this switch in
the BP position. The front crossover frequency
control will set the low-pass filter frequency and
the rear crossover control will set the high-pass
frequency. In BP mode, the rear crossover filter
switch has no effect. Only the front inputs should
be used in BP mode."

я так понимаю он предназначен для мидбасса ?

---------- Сообщение добавлено 03.08.2011 в 23:10 ----------

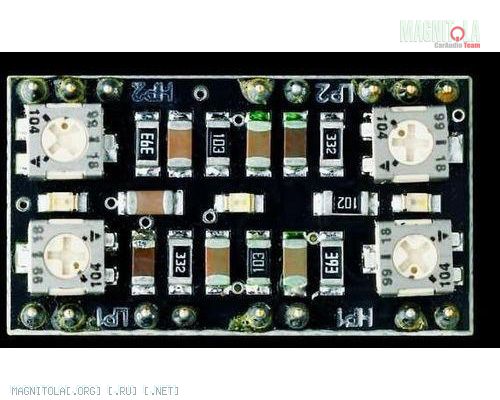

Вложение 125947
Кросскарта Helix HCC 3 (двухканальные стереомодули)

Фильтр High-Pass 60-700Гц;
Фильтр Low-Pass 60-500Гц;
Спад: 12 дБ/окт
может проще будет сваять себе крос, который будет работать на вот таких вот МОДУЛЯХ с фиксированной частотой ? для мидбаса, середины и писчалок ?

2 входа с головного ус-ва ----- и в нем будет происходить деление (фиксированное )

Эти миды низко не играют и грузить их басами смысла нет(конструктив с обращенной магнитной системой приводит к тому, что нижний гофр динамика достаточно узкий и из за этого при большом ходе может нарушиться центровка катушки, а поскольку диаметр ее не маленький, то "яйцо" на ней накатать не составит проблем... Посему советую на эти дины частоты ниже 60 герц отсечь наижесточайшим способом!

---------- Сообщение добавлено 03.08.2011 в 22:31 ----------

Сходил по ссылке.... Это не по нашу душу;) Ваш кросс это дело сделает лучше и правильней.

я хочу отсечь вообще на 80 Гц ...
картинку я привел в пример как общую ....
если сделать три модуля по следующей схемме

Твитер (tweeter)
high-pass @ 4,000 Hz

Среднечастот. дин. (midrange)
high-pass @ 500 Hz
low-pass @ 4,000 Hz
Басовый динамик (midbass)
high-pass @ 100 Hz
low-pass @ 500 Hz

что скажите ?

---------- Сообщение добавлено 03.08.2011 в 23:34 ----------

я к примеру для такой порезки

Твитер (tweeter)
high-pass @ 4,000 Hz

Среднечастот. дин. (midrange)
high-pass @ 500 Hz
low-pass @ 4,000 Hz
Басовый динамик (midbass)
high-pass @ 100 Hz
low-pass @ 500 Hz

другой альтернативы не вижу...или есть на свете то, о чем я не знаю ?

Мид лучше порезать как вы и сказали на 80 герцах , а пищ повыше, на 5000.... так получше будет!
Серединку вроде тоже пониже с мидом состыковать, но если громко слушать любите, то раздел 500герц в самый раз будет.

последний вопрос
если сигнал брать с ГУ ...одна пара линейных выходов подключается в мой новоиспеченный крос..... и эта пара линеек делится на три входа в крос... БУДЕТ ЛИ ЗАТУХАНИЕ СИГНАЛА ? искажения ?
т.е. с пары линеек раскидать ( как по типу трехполосного пассивного кроса ) вошли два а вышли шесть каналов ?

Вы можете взять паяльник.... и аккуратно распаять ваши два линейных входа на остальные входы(прямо на плате), никаких потерь и наводок от такой переделки не будет;)

очень большое спасибо !))))

НЕ за что!!! Кстати распаять внутри кросса оставшиеся входы мне как то приходилось.... согласитесь что двадцать тюльпанов!!! это борщ(у меня так получалось). После распайки про восемь тюльпанов забыли;) и жить стало легче и хорошие тюльпаны нонче не дешевы;)

а вы не в курсе кто сможет спаять такой крос под кроскарты ? .. именно то что я ХОТЮ ?)

---------- Сообщение добавлено 04.08.2011 в 00:24 ----------

если есть куда направить .. с удовольствием займусь этим эксперементом... ) за свой счет )

Вот глянь сюда, тем более , что и купить наборчик за недорого мона)))
http://www.masterkit.ru/info/magshow...n=o4o6o&search=
