Доброго всем времени суток. Задумался я о замене штатной магнитолы в Santa Fe new 2008 года на pioneer avh-4400bt уже решил что ставить буду, но тут возник вопрос, какие адапторы (переходники) будут необходимы для подключения магнитолы, сохранения управления на руле, без отрезания стандартных фишек, версия авто со штатным усилителем. Нужно все это для быстрой замены магнитолы на штатную в случае продажи авто. Если можно то ткните носом на конкретные места продажи. Спасибо за внимание.
Спасибо за помощь, про рамку знал, про руль читал, про этот кстати, а вот по поводу усилителя сомневался.Цитата:
Сообщение от doom303
лучше штатный усь замени, с ним звук не изменится в лучшую сторону от нового ГУ пиона.Цитата:
Сообщение от lord2073
Про замену акустики я писал в другой теме.
Интересует еще один вопрос, у меня есть стандартный usb и aux входы в консоли внизу, между копками подогрева, как сохранить их и подключить к новой магнитоле.
15 минут с паяльником решит этот вопрос.Цитата:
Сообщение от lord2073
найти за магнитолой эти проводки идущие от консоли и подпаять к ним 3.5 мини джек на aux и штекер (папа) USB. (сделать их проще из антологичных готовых проводов, по отрезать от них 3.5 и USB)
Если менять акустику и усилитель, то никаких переходников вообще не надо. Штатная питальная фишка оченно замечательно лепится к Пионеру.:) Хотя, если по уму, то и от неё разве что АСС и illumination нужны. Т.ч. нужен будет только адаптер для кнопков рулевых.Цитата:
Сообщение от lord2073

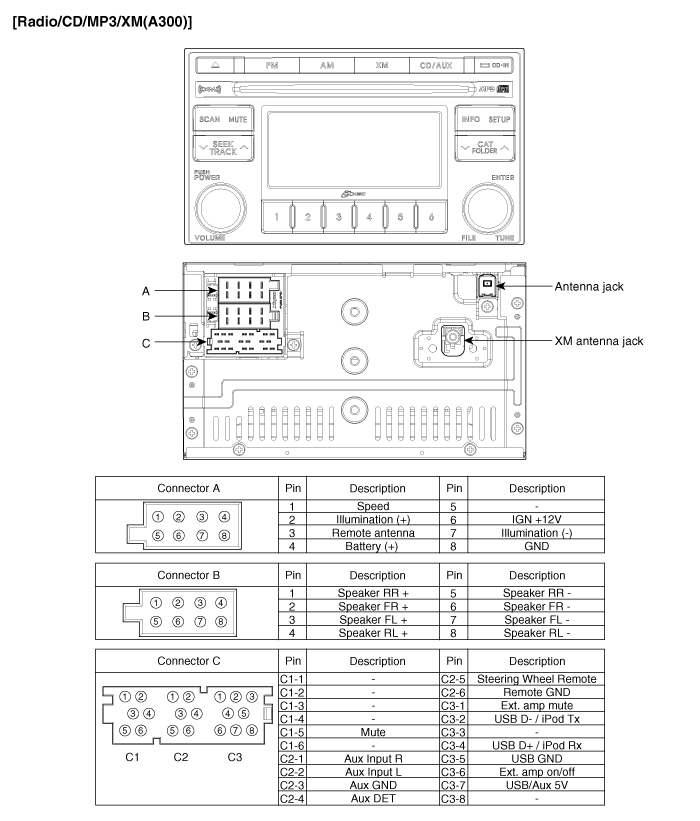

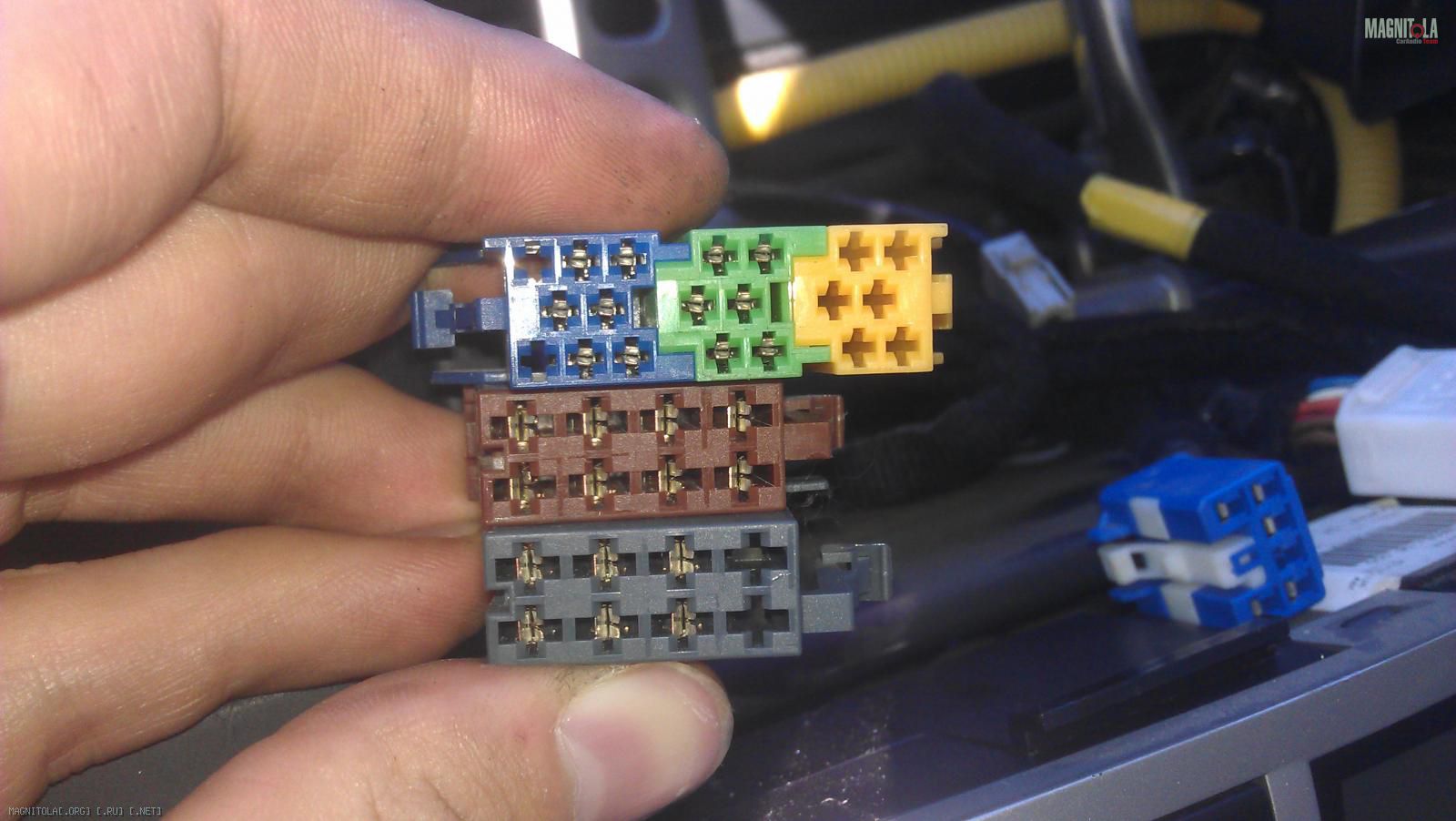

И так пока идет моя магнитола, решил я, на всякий случай, заглянуть что же скрываеться за панелью :) вот что я там увидел Вложение 253216 модель моей штатной магнитолы с внешним усилителем Model A300 CME part no 96190-2B900, покапавшись в интернете, нашел распиновку магнитолы A300 JME которая ставилась в Hyundai Tucson Вложение 253218 кто знает сходятся ли распиновки? И еще если кто может расшифруйте позиции коннектора С, больше интересуют те что относятся к управлению рулем и отвечающие за штатный саб, какие есть какие, всетаки пару недель покатаю на стоке, переходник уже идет выше написано какой :)
Для тех кому интересно:

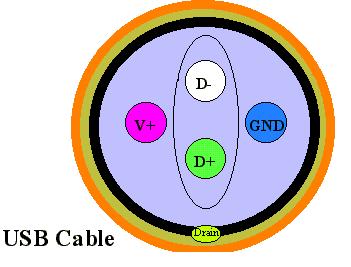

Полазил еще по интернету, по поводу подключения USB кабеля разобрался немногоВложение 253246 Вложение 253240Вложение 253238 обозначения проводов в usb кабеле, соеденить с нужным по спецификации, подозреваю AUX так же, только немогу найти как AUX кабель выглядит под оплеткой. P.S. у меня стандартные USB и AUX входы и я уже задавал вопрос про то как их сохранить, по этому посту понятно что все проще без всяких разрезаний спаек и скруток :), ну или почти без спаек.
Пришол мой pioneer avh 3400dvd, вот как я его подключал к Santa Fe new, вскрываем панель, снимаем штатную голову P760R Model A300 CME part no 96190-2B900 за ней скрываються три штекера Вложение 253216 вот распиновка к этой модели магнитолы http://i1073.photobucket.com/albums/...m/3e78a79c.jpg вид со стороны проводов. Втыкаем iso штекеры в штекеры которые шли с пионером, меняем местами желтый и красный провода питания, особенность некоторых автомобилей в частности санта фе, иначе настройки будут сбрасываться в магнитоле, далее в пионеровских проводах у меня небыли соединены два синих провода system remote control, http://i1073.photobucket.com/albums/...h_67daa11b.jpg, соединяем их и для того чтобы работал штатный усилитель, без покупки дорогостоящего переходника, соединяем это провод с amp. Remote из спецификации, connector C3 позиция 6 см.выше и вуаля все работает без переходников. Далее подключаем USB к штатному входу, покупаем кабель с папой usb на конце, отрезаем не жалея, видим четыре проводаВложение 253240распиновка USB кабеля по цветамВложение 253246 Вложение 253238 Подключаем провода согласно спецификации connector C3 позиции 2,4,5,7, но обязательно поменяйте местами D- и D+ иначе магнитола будет писать что устройство неизвестно, похоже очередная особенность санта фе :), корейцы следы путают :). Далее подключаем aux http://i1073.photobucket.com/albums/...h_49a7a19f.jpg отрезаем, прозваниваем провода, находим лево право, минус. И согласно спецификации, пока что разбираюсь с этим, подключаем. Для руля всеравно нужен переходник, см в теме выше какой. Подключаем по спецификации и инструкции прилагаемой к нему. Да кстати чтобы не резать провода я использую штекеры папа 2,8мм кажеться типа такого http://i1073.photobucket.com/albums/...h_126c1264.jpg
И втыкаю их прямо в сине-зелено-желтую фишку, сидят крепко как родные, только не забудьте заизолировать, чобы друг друга не каснулись. Кажеться все, про аукс еще допишу. Решил написать все в одной статье, просто так и не нашел все вместе собраное и разжеваное, и сам собирал по форумам везде по чуть-чуть. Основной проблемой было найти про конкретный разноцветный штекер этой магнитолы.
P.S. Для антены так же нужен переходник, да простят меня модераторы, вот такой http://market.yandex.ru/search.xml?t...=90402&srnum=7
В общем вывел аукс в бардачок, т.к. При попытке подключить к штатному было оооочень сильное ухудшение качества :) осталось набрать денег на сплен и буду клеить, увы лето не оч прогрессивное получилось, дай бог до зимы все сделаю :(
