Как работает кроссовер AD x2v

Ламерский вопрос наверно, но ответа в нете никак не найду...
Можно ли на этот кроссовер отдельно подключить миды или отдельно твиттеры?
И сообственно как режут сами кросы, тоже не пойму... в нете инфа, что они для твиттера и мида крутизной 12дб/окт, а на сайте производителя инфа, указана неоднозначно 6дб/12дб/окт. Судя по составу компонентов, тут 1 конденсатор, две катушки, 3 резистора. По идее для полноценного баттерворта не хватает ещё одного кондюка, по этой причине я думаю, что один работает на 6дб другой на 12дб. Так же не совсем понятно почему 3 резюка,когда аттенюатор всего один.


P.S. Вот чем мне нравился ESX так это тем, что у них на каждый канал есть отдельный пассивный кроссовер, хотя качеством и не блещет.

Цитата:

---

Сообщение от Figarooo

Можно ли на этот кроссовер отдельно подключить миды или отдельно твиттеры?

---

Можно, что мешает? 6 db Для ВЧ, 12 db для мидов, полагаю так.

У твитера 2 варианта подключения, это как с регулируемым резистром, только здесь надо к другой клемме подключить.

Цитата:

---

Сообщение от sky_krasnodar

Можно, что мешает? 6 db Для ВЧ, 12 db для мидов, полагаю так.

---

Ну проскакивали мнения, что на втором выходе, тоже должна быть нагрузка. У меня мнение тоже что 6 и 12 только, что 6 на миды.

---------- Сообщение добавлено 24.04.2012 в 11:15 ----------

Цитата:

---

Сообщение от Жекич

У твитера 2 варианта подключения, это как с регулируемым резистром, только здесь надо к другой клемме подключить.

---

Ну я согласен, но почему 3 а не 1.
т.е. по логике без резика всё как обычно, с одним резиком на 3 дб меньше. а зачем остальные два?

Цитата:

---

Сообщение от Figarooo

Ну я согласен, но почему 3 а не 1.
т.е. по логике без резика всё как обычно, с одним резиком на 3 дб меньше. а зачем остальные два?

---

Может 1 резюк на мид, второй на твитер 0 db, третий на твитер -2 db?

Цитата:

---

Сообщение от sky_krasnodar

Может 1 резюк на мид, второй на твитер 0 db, третий на твитер -2 db?

---

))) и нафига? звук портить? лишними элементами. АД вроде как недурная компания, а про эти кросы говорили, что свиду калл, а внутрях вроде как всё очень не плохо.. и типа даже катушки без сердечников.

Цитата:

---

Сообщение от Figarooo

Ну я согласен, но почему 3 а не 1.
т.е. по логике без резика всё как обычно, с одним резиком на 3 дб меньше. а зачем остальные два?

---

Нет здесь никакой логики:snowball:, 1резистор один вариант подключения и еще 2 запараллеленных второй вариант.

спасибо за советы, ещё мнения?...
Видимо не такой уж и ламерский вопрос... раз так тихо почти за сутки...

---------- Сообщение добавлено 24.04.2012 в 22:47 ----------

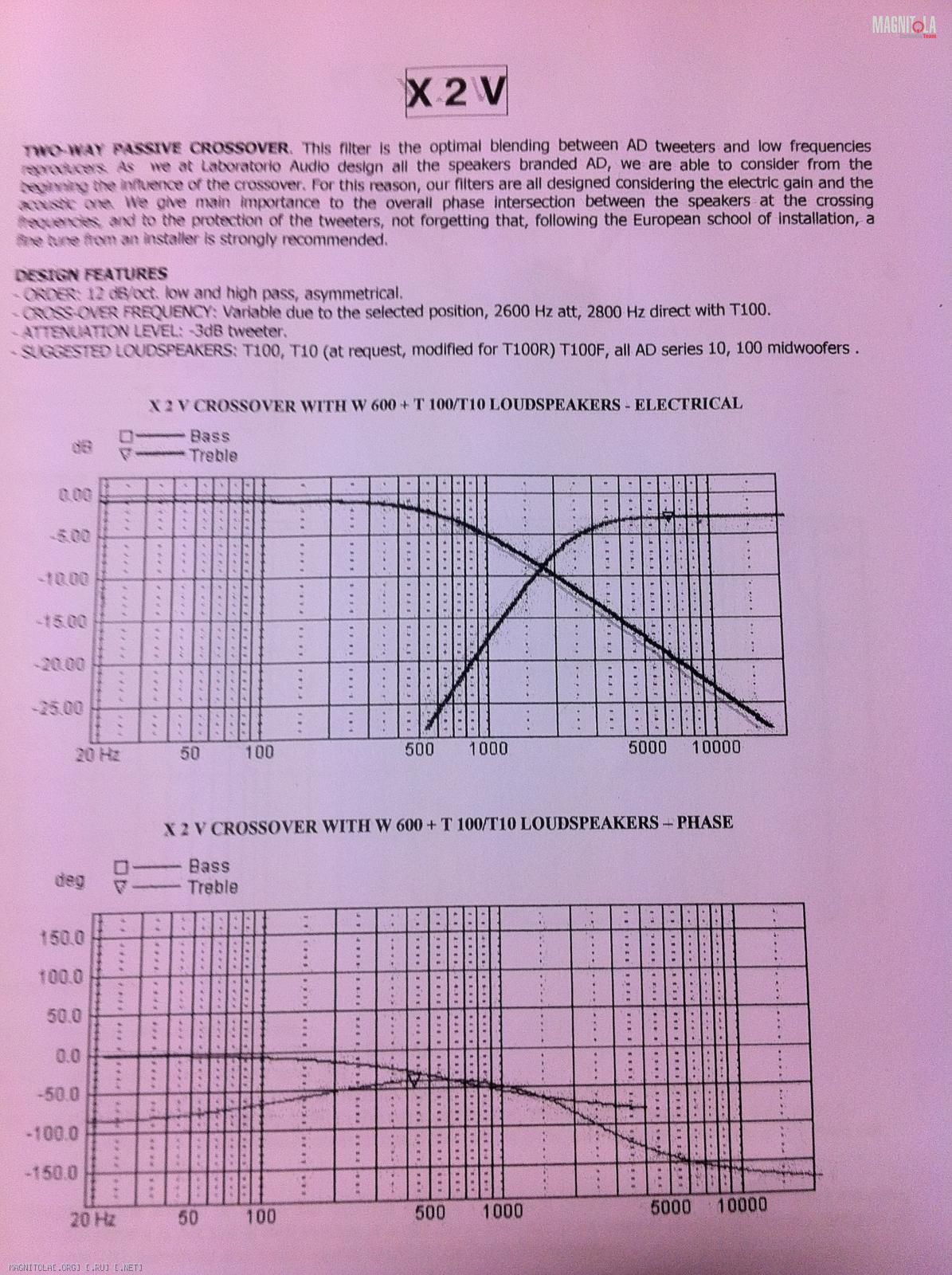

Нашёл вот ещё что. У себя в коробке:laugh3:.

Вложение 215956

Все таки написано, что они 12db но тем не менее ассиметричные (Как я понял, ассиметричность относится именно к графику, где видно,что крутизна лоу паса мидов не такая крутая как в хай паса, а значит всё таки они не 12 или как?)
По аттенюатору написано, что переключая на него будет -3 дб а также частота среза твиттера поменяется с 2800 на 2600.
Более того с фазой вообще не понял... из увиденного по схеме я так понял фазу на твиттере они уже махнули. А вот сам график какой-то непонятный.. расшифрует може кто? где все гуру)) ?

актуальный вопрос )
Лучше смотреть вторую фотку, на первой смазано.

Мид-6дБ/Окт (катушка), ВЧ - 12дБ/Окт (катушка + конденсатор).
Что-то похожее Вложение 216236
