Нужна помощь в подключении штатного проводного ПДУ к нештатному ГУ.

Добрый день.
Возникла необходимость заменить штатное головное устройство на что-то более новое (ввиду морального устаревания первого), но уперся в проблему подключения штатного ПДУ к новому головному устройству. Информация. Штатное ПДУ не подрулевое, хоть и функционально тоже самое, все это делается на мотоцикле.
Из того с чем я разобрался самостоятельно - это то, что современные магнитолы (например Pioneer или Sony) поддерживают аналоговое подключение ПДУ по 2 проводам через 3.5 Джек и вот с этого места начинаются,в моем случае, танцы с бубном...:scratch_one-s_head:
Мой штатный ПДУ на своем хвосте имеет 6-ти контактный разъем, каждый контакт которого отвечает за определенную функцию. Во теперь, собственно, сам вопрос: Как эти 6 проводов свести в 2 и подключить их к ГУ. Схему ПДУ с распайкой прилагаю.
http://img854.imageshack.us/img854/6466/radioj.jpg


Если нужны какие еще либо данные, готов сфоткать и выложить.
Спасибо.

Выполнить можно, но надо будет паять. На пальцах выглядит так. Выбираеш шесть функций которые тебе нужны. Узнаешь номиналы сопротивлений при которых данные функции активируются и перепаваешь схему. У тебя паралельная , а надо последовательно. Пример меню блютуз-1,5 к, следующее see+ 6 к, а у тебя уже 1,5 есть, ставишь 4,5 к и так далее. Шесть сопротивлений последовательно, а в местах соединений кнопка одним концом на сопротивления, а другим на второй провод. Номиналы для пионера (общие) есть в теме ГУ пионер-80 стр118, вставить чето не могу..

Спасибо за ответ. Я примерно так и предполагал, но меня смущают цифры 0.35 на схеме на каждом проводе. Идентифицировать что они обозначают... я не могу(((
Разобрал сам пульт... кроме переключалок в нем больше ничего нет.
И еще, предположим, а скорее всего так и будет, магнитола Sony (модель, я думаю не особо важна), тогда где взять номиналы сопротивлений ПДУ для магнитолы?

Можно для начала, померить сопротивления на выходах пульта, если они различны для разных кнопок, то вполне можно приспособить Omega -9.0, он подойдет для любых резистивных кнопок и практически любых магнитол. И не надо ни чего паять, ну если только чуть-чуть :)

Вложение 346544

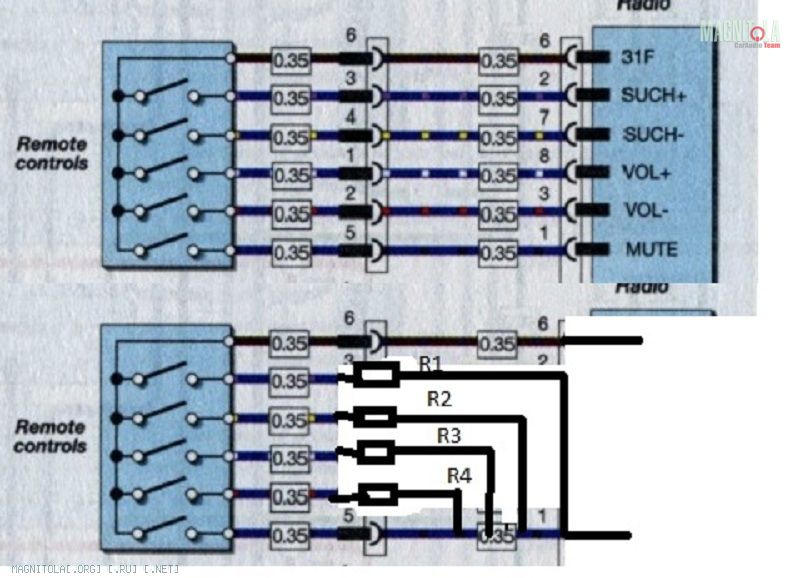

Вот как вижу схему. Здесь R1-R4 номиналы срабатывания переключения ГУ. Осталось их найти.
И что обозначает цифра 0.35, я фиг знает... кмк это вольтаж... но могу ошибаться.

---------- Сообщение добавлено 24.02.2013 в 15:23 ----------

Цитата:

---

Сообщение от aaw

Можно для начала, померить сопротивления на выходах пульта, если они различны для разных кнопок, то вполне можно приспособить Omega -9.0, он подойдет для любых резистивных кнопок и практически любых магнитол. И не надо ни чего паять, ну если только чуть-чуть :)

---

Судя по схеме, и по тому что я увидел после того как я разобрал сам пульт и не увидел ни одного сопротивления, то скорее всего сопротивления одинаковые. Да и наличие разъема на 5 контактов на хвосте косвенно это подтверждают.

Ну да , так правильнее будет, а пятое сопротивление на пятую кнопку тоже надо. Грех ее не использовать. У соньки и пионера номиналы сильно совпадают.Можешь взять переменник до 20 кОм, возьми одну кнопку и потихоньку вращая и нажимая кнопку найдешь нужные тебе функции при помощи тестера.

Ура, нашел схему родного соньковского пульта (RM-X2S), правда его сняли с производства, но, думаю мало что изменилось с тех пор в номиналах.
http://img801.imageshack.us/img801/3042/sonyrmx2s.jpg

Uploaded with ImageShack.us
осталось пересчитать и красиво реализовать.)))

Цитата:

---

Сообщение от Alex911

но меня смущают цифры 0.35 на схеме на каждом проводе

---

это сечение провода... забудь. тебе это не нужно.

Цитата:

---

Сообщение от MaikG3

это сечение провода... забудь. тебе это не нужно.

---

Уже понял, нашел легенду к схеме. Спасибо.
