Подключение магнитолы Clarion
Купил новую магнитолу Clarion CZ509EG, у неё iso разъем. До этого стояла магнитола Sony с другим разъемом.
Поскольку намудрено всякой ерунды с проводами не мало, решил всё переделать.
Так же стоит усилитель Kicx 2.150.
Значит так, имеются провода:
8 проводов на динамики - с этим всё понятно, они мне не нужны.
Ground - (черный) - тут тоже понятно, минус на магнитолу.
+12U Permanent (желтый) - постоянный плюс на магнитолу от акб?
+12U Power (красный) - плюс на магнитолу через замок зажигания?
Antenna remote (синий) - тут тоже всё понятно, плюс с антенны.
Illu mination (оранжевый) - что это такое? Почитал в интернете, вроде как уменьшение яркости подстветки, это так? Куда он подключается?
Сомневаюсь насчёт желтого и красного плюса. Если мне подключаться через замок зажигания не нужно, то что делать с этими двумя проводами? Вместе их подключать к плюсу?
Куда подключать управляющий провод от усилителя? Почитал, многие подключают к плюсу антенны? Куда лучше и правильнее подключить?
Re: Подключение магнитолы Clarion
Цитата:
Сообщение от
Dollar
Сомневаюсь насчёт желтого и красного плюса. Если мне подключаться через замок зажигания не нужно, то что делать с этими двумя проводами? Вместе их подключать к плюсу?
Через предохранитель.
Цитата:
Сообщение от
Dollar Куда подключать управляющий провод от усилителя?
Туда, куда всё понятно -
Цитата:
Сообщение от
Dollar Antenna remote (синий) - тут тоже всё понятно, плюс с антенны.
Г Цитата:
Сообщение от
Dollar Illu mination (оранжевый) - что это такое? Почитал в интернете, вроде как уменьшение яркости подстветки, это так? Куда он подключается?
Габариты включил - притухла.
Вложений: 1
Re: Подключение магнитолы Clarion
Цитата:
Сообщение от
Dollar Сомневаюсь насчёт желтого и красного плюса. Если мне подключаться через замок зажигания не нужно, то что делать с этими двумя проводами? Вместе их подключать к плюсу?

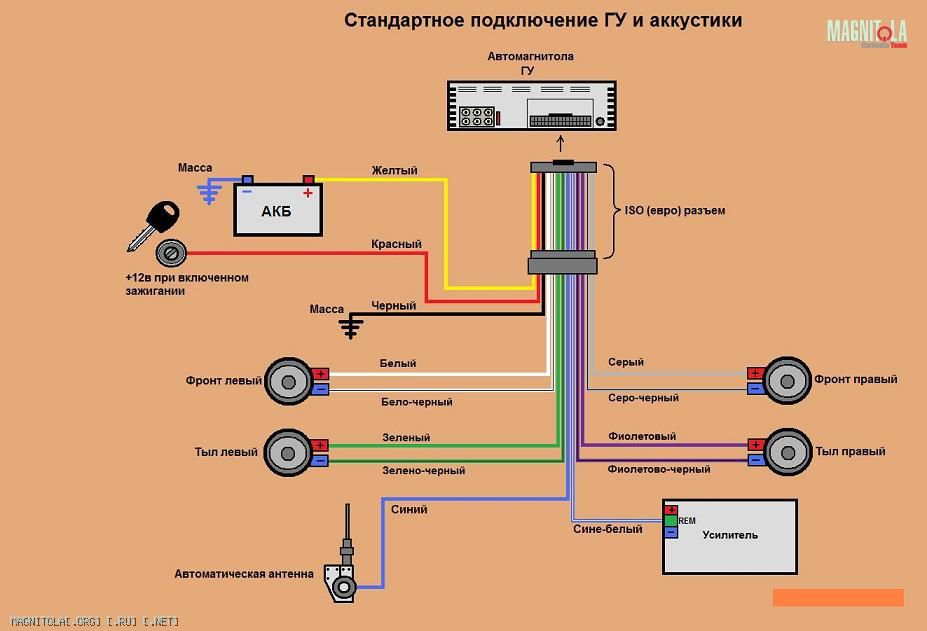

Если вместе жёлтый с красным, то магнитола будет разряжать акб на стоянке
Вложение 348620
Re: Подключение магнитолы Clarion
Цитата:
Сообщение от
ALEXx3 Если вместе жёлтый с красным, то магнитола будет разряжать акб на стоянке
На длительной ) Да ?
Re: Подключение магнитолы Clarion
У меня была магнитола LG, ставил на стоянку в пятницу вечером, а в понедельник утром акб стартер уже не крутил.
Re: Подключение магнитолы Clarion
Когда подключал усилитель, магнитолу запитал напрямую от аккумулятора, естественно через предохранитель.
Значит в итоге получается:
Ground - (черный) - минус на магнитолу.
+12U Permanent (желтый) и +12U Power (красный) вместе к плюсу акб.
Antenna remote (синий) - сюда подключаю плюс с антенны и управляющий плюс с усилителя.
Illu mination (оранжевый) - этот подключаю к плюсу кнопки включения габаритов.
Всё правильно?
Цитата:
Если вместе жёлтый с красным, то магнитола будет разряжать
акб на стоянке
Тут всё зависит от магнитолы. У меня Сони вообще ничего не жрала в выключенном состоянии. Надеюсь Кларион тоже не будет.
Подключать к замку не хочу, не очень удобно.
Цитата:
Габариты включил - притухла.
Сильно яркость меняется? Нужная ли эта функция? В темноте лишним не будет, а днём как?
Re: Подключение магнитолы Clarion
Цитата:
Сообщение от
Dollar Сильно яркость меняется? Нужная ли эта функция? В темноте лишним не будет, а днём как?
Пробуй.
Цитата:
Сообщение от
ALEXx3 У меня была магнитола LG, ставил на стоянку в пятницу вечером, а в понедельник утром акб стартер уже не крутил.
Ну блин ты же знаешь акб как я летающие ковры )))
Получается акб сдохший или же , что не должно быть, ток покоя большой. Ну я вот же делал КТЦ акб и 50вт лампочка у меня садили не новый 77 акб 8-9 часов. Ну даже включенное гу думаю не может столько потреблять.
зы : знаю случай, когда человек уехал на две недели , а авто на стоянке. Сигнализация посадила кальциевый акб в ноль, потом не зарядился(
Re: Подключение магнитолы Clarion
Цитата:
Сообщение от
хоттабыч Получается акб сдохший или же , что не должно быть, ток покоя большой
Альп 9887+700 проц при неправильной запитке ГУ порядка 300 миллампер едят.Много это или мало-ХЗ,но 75 БОШ новый за неделю почти в ноль угоняли )))
Re: Подключение магнитолы Clarion
Цитата:
Сообщение от
Флекс 71** но 75 БОШ новый за неделю почти в ноль угоняли
За неделю же. Понятно, что если ставить авто на длительный срок, то нужно убрать лишнее потребление.
Re: Подключение магнитолы Clarion
У брата на Шниве какая то голова с завода стоит.Если панель переднюю не снять-суток хватает аккумулятору сдохнуть.Как обычно ключей к ГУ не дали,снимать пытался-ну не взломщик я)))
Так и откидывает,даже в гараже,панель
