Всем привет!)Помогите подключить магнитолу LG Tcc-6210,кассетка...старая навернулась,без музыки плохо ездить...насчет проводов знаю,какой за что отвечает,а чтобы в шлейф воткнуть незнаю как...я на фотке клеммы расписал от 1-12,напишите какой куда подцепить,буду очень благодарен!
Так всё написано,в чём вопрос то?
Вопрос в том,какой провод к какой клеме подключить
---------- Сообщение добавлено 15.03.2013 в 22:40 ----------
В инете искал схему,ни одной не нашел...
Спасибо конечно,но я такую схему не вижу,что и как там..еще мб у кого какие найдутся схемкки?

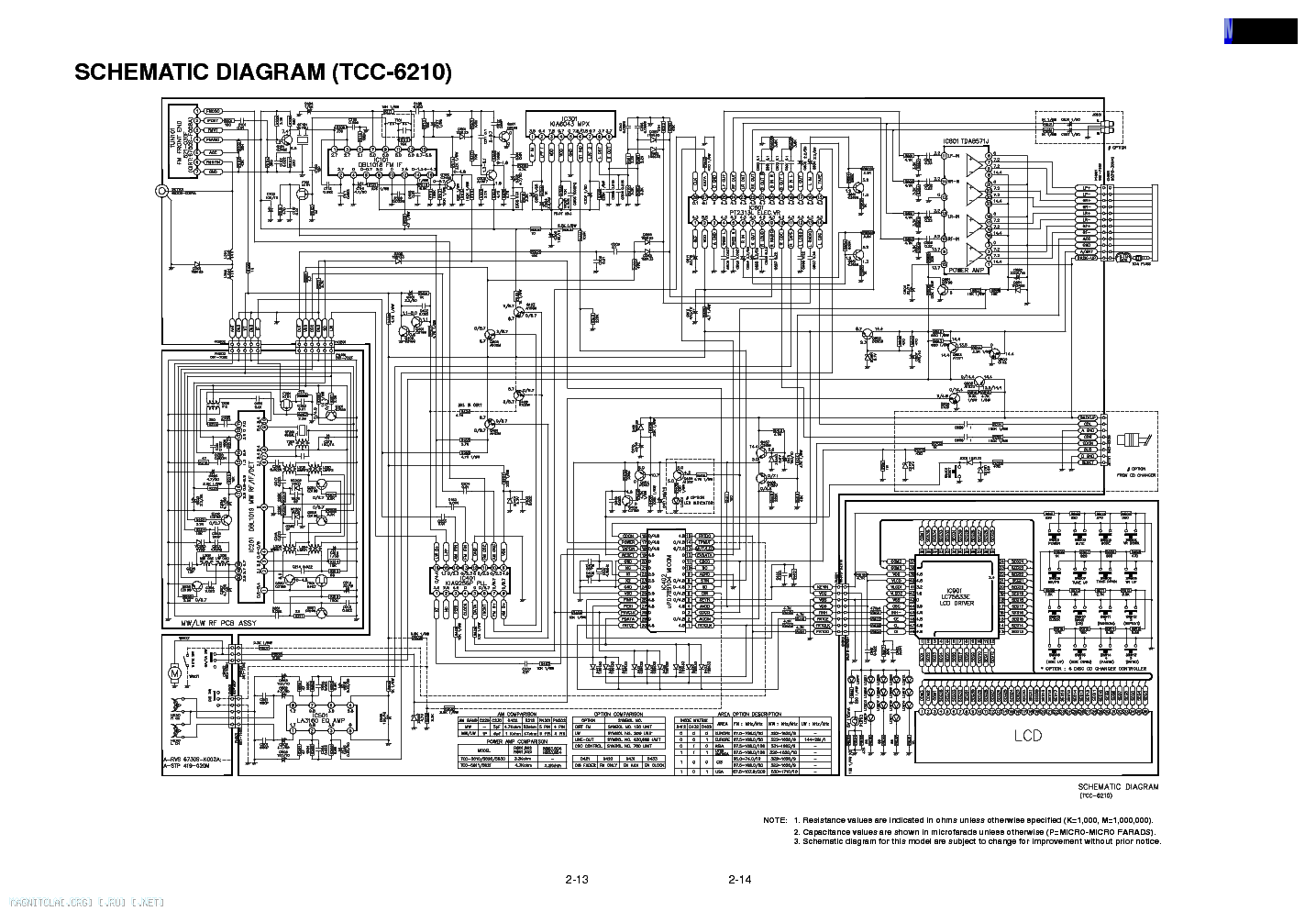

http://varanius.ru/files_manual_avtoaudio_LG.html там есть 6210 , все схемы её , но судя по всему они не помогут. У Вас разъём с проводками есть? а то действительно непонятна суть вопроса
Хорошо,щас еще раз попробую мысль донести,у меня имеется ШЛЕЙФ от этой магнитолы-провод там нету,если бы все так просто я бы не писал сюда,вот и прошу помощи,куда какой проводок вставить,понятно?)
1,2. перед правыйЦитата:
Сообщение от Stivin
3. +12В (АКБ)
4. активная антенна
5,6.перед левый
7,8.тыл правый
9. масса(-12В)
10.АСС(зажигание)
11,12.тыл левый
Как понять-шлейф без проводов?
Да и по рисунку всё ясно-4 крайних с каждой стороны-акустика,четыре средних-питание и антенна.
Или думать совсем в лом?
gena60-Красаучег!!Спасибо огроменное!))Завтра пойду подключать.
