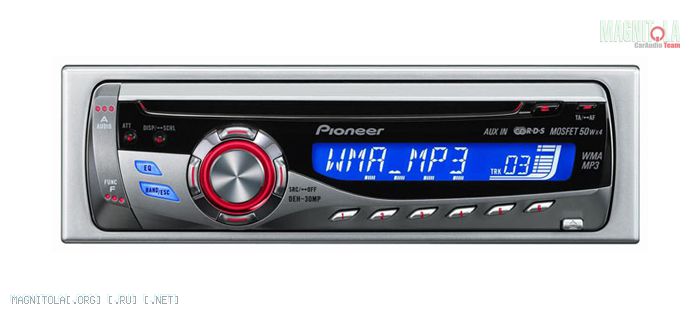

Доброго времени суток! сосед приобрел б.у. магнитолу pioneer deh-30mp Вложение 361444 инструкции к ней у бывшего владельца не нашлось, и в связи с неимением интернета сосед попросил меня найти схему подключения! я обшарил много разныйх сайтов со схемами и инструкциями, но нашел только инструкцию по пользованию в которой нет схемы подключения! помогите найти схему подключения к данной магнитоле! за ранее спасибо!
На оф. сайте пионера смотрели? А что именно интересует по подключению. Там скорее всего всего как и у всех плюсы жолтый и красный минус черный. на акустику минусы с черной полоской, а где какой можно методом тыка например выбираете F-L(фронтальный левый) динамик и ищете какие провода и так далее.
Я ему так и сказал а он балбес упертый и принципиальный! говорит найди схему и распечатай!Цитата:
Сообщение от mohov_a

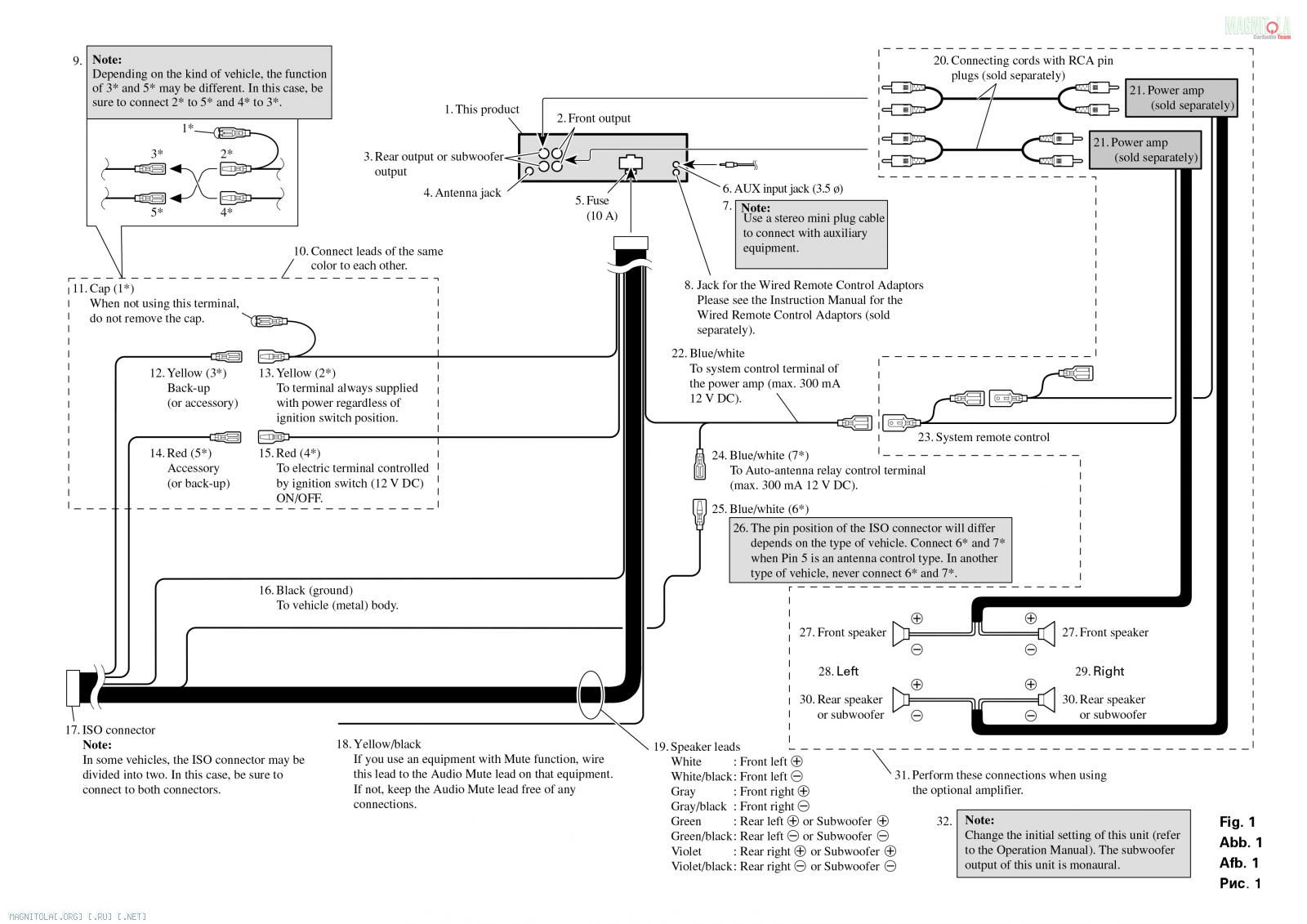

Вот нарыл на офф сайте схему! Вложение 361454 только пока не совсем понимаю что куда! у меня у самого магнитола сони там динамики в гребенку подключаются а тут как то через тюльпан!
исо коннектор смотрите.
РЦА (тюльпаны) используются при подключении динамиков через внешний усилитель.
Ага теперь более менее ясно! спасибо всем за советы! будем завтра подключать!

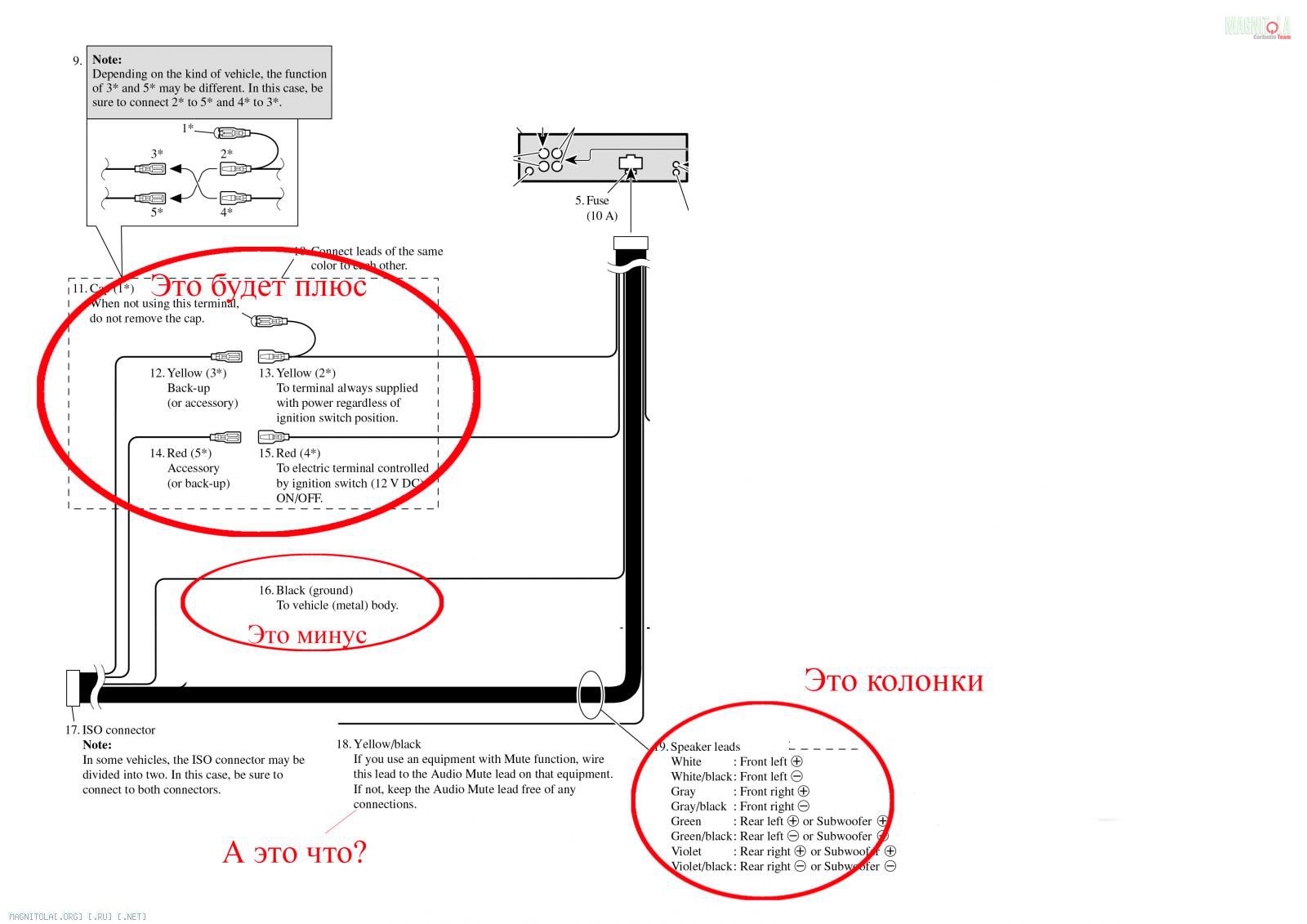

Я все правильно понял? Вложение 361484
Все правильно. не перепутайте плюсы, ни чего не сгорит настройки(радио, эквалайзер ит т.д.) сохранятся не будут.
эт при наличии встроенного телефона отключает звук на магнитоле при входящем вызове,если память мне не изменяет.. )Цитата:
Сообщение от danger223
