Настройка срезов на усилителе- Подскажите/Проверьте пожалуйста(Фото)

Привет, собрал и установил первую систему. Методом изучения форума и тыка пытаюсь настроить усилитель.

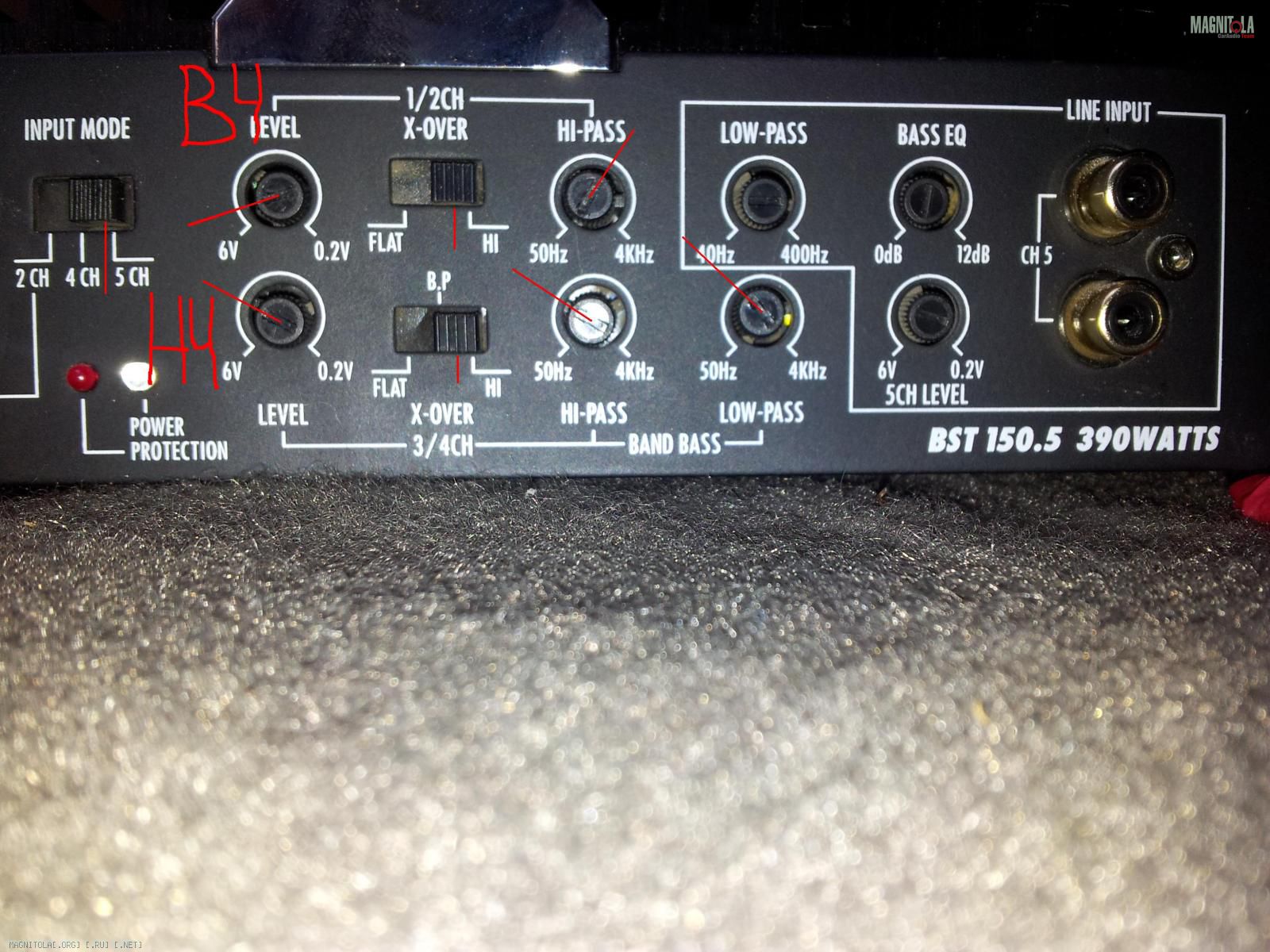

Вложение 388632

Красным отметил как повернул регулировки. На ГУ шкала звука 35, ставил на 25 и немного прибавлял гейны до искажений. На Гу все в ноль. Саб пока не подключал. Получилось не очень на мой взгляд-если бас на ГУ не очень добавлять - +3 примерно то на громкости 25 хаус и подобная электронная музыка играет без искажений, что потяжелее (рэпы итд - как то плоско и до 17 примерно) В общем впечатление такое от настроек, что миды играют весь диапазон (отключал пищи) а пищи - еле еле и очень узко.
Проверьте и подскажите плиз куда какой регулятор подвернуть (боюсь попалить железо). И по сабу(регуляторы как ставить) Спасибо!
Усь-Calcell bst 150.5
Фронт -DLS r6a le
Гу- альп 9805( будет 9853)
саб- hertz es300d (пока не подключал, попробую на 2 ома )
шви в передних дверях, вч в зеркалах на центр лобового, миды (двери резал) на подиумах с небольшим доворотом на кпп и вверх.

На ВЧ hi-pass - до 4-х КГц, Level - на 6V
На НЧ переключатель в B.P. Hi-pass на том же месте, Low-pass до 4-х КГц
Дальше на свой вкус и слух Hi-pass у НЧ можно опустить чуть пониже.
На саб лучше воспользоваться тестовым диском, дорожкой с набором низких частот, чтобы понять как фильтр режет сигнал.Тоже относится и к Hi-pass у НЧ. Басс-буст на сабовом лучше тоже в ноль.
Да, и не стоит на ГУ крутить эквалайзер при настройке.

Сколько межблоков подключено к усилителю?
Как подключена акустика: через кроссы или поканально?

Ох, ГУ что-то совсем древнее... Уровень на линейках наверно 2V.
Level на ВЧ можно поднимать, но без фанатизма.

---------- Сообщение добавлено 17.05.2013 в 15:33 ----------

Конечно миды будут играть весь диапазон, их сверху никто не резал.
Переключатель режимов наверно стоит поставить на 4ch

с ГУ 3 линейки, подключено поканально.

---------- Сообщение добавлено 17.05.2013 в 14:57 ----------

Цитата:

---

Сообщение от orbita21

На ВЧ hi-pass - до 4-х КГц, Level - на 6V
На НЧ переключатель в B.P. Hi-pass на том же месте, Low-pass до 4-х КГц
Дальше на свой вкус и слух Hi-pass у НЧ можно опустить чуть пониже.
На саб лучше воспользоваться тестовым диском, дорожкой с набором низких частот, чтобы понять как фильтр режет сигнал.Тоже относится и к Hi-pass у НЧ. Басс-буст на сабовом лучше тоже в ноль.
Да, и не стоит на ГУ крутить эквалайзер при настройке.

---

...до 4-х-то есть до упора вправо правильно?

Да, верно. Согласно разметке. ;)

Цитата:

---

Сообщение от orbita21

Да, верно. Согласно разметке. ;)

---

ок спс огромное-сча попробую. а переключатель в 4сн - это пока саб не включил ?

Да. Как раз об этом хотел написать.

Цитата:

---

Сообщение от AlekSound

Методом изучения форума и тыка пытаюсь настроить усилитель.

---

методом тыка не стоит...на форуме в разделе теория автозвука есть тема http://magnitola.org/ob-usilitelyah/...-usilitel.html

Цитата:

---

Сообщение от orbita21

На ВЧ hi-pass - до 4-х КГц, Level - на 6V
На НЧ переключатель в B.P. Hi-pass на том же месте, Low-pass до 4-х КГц
Дальше на свой вкус и слух Hi-pass у НЧ можно опустить чуть пониже.
На саб лучше воспользоваться тестовым диском, дорожкой с набором низких частот, чтобы понять как фильтр режет сигнал.Тоже относится и к Hi-pass у НЧ. Басс-буст на сабовом лучше тоже в ноль.
Да, и не стоит на ГУ крутить эквалайзер при настройке.

---

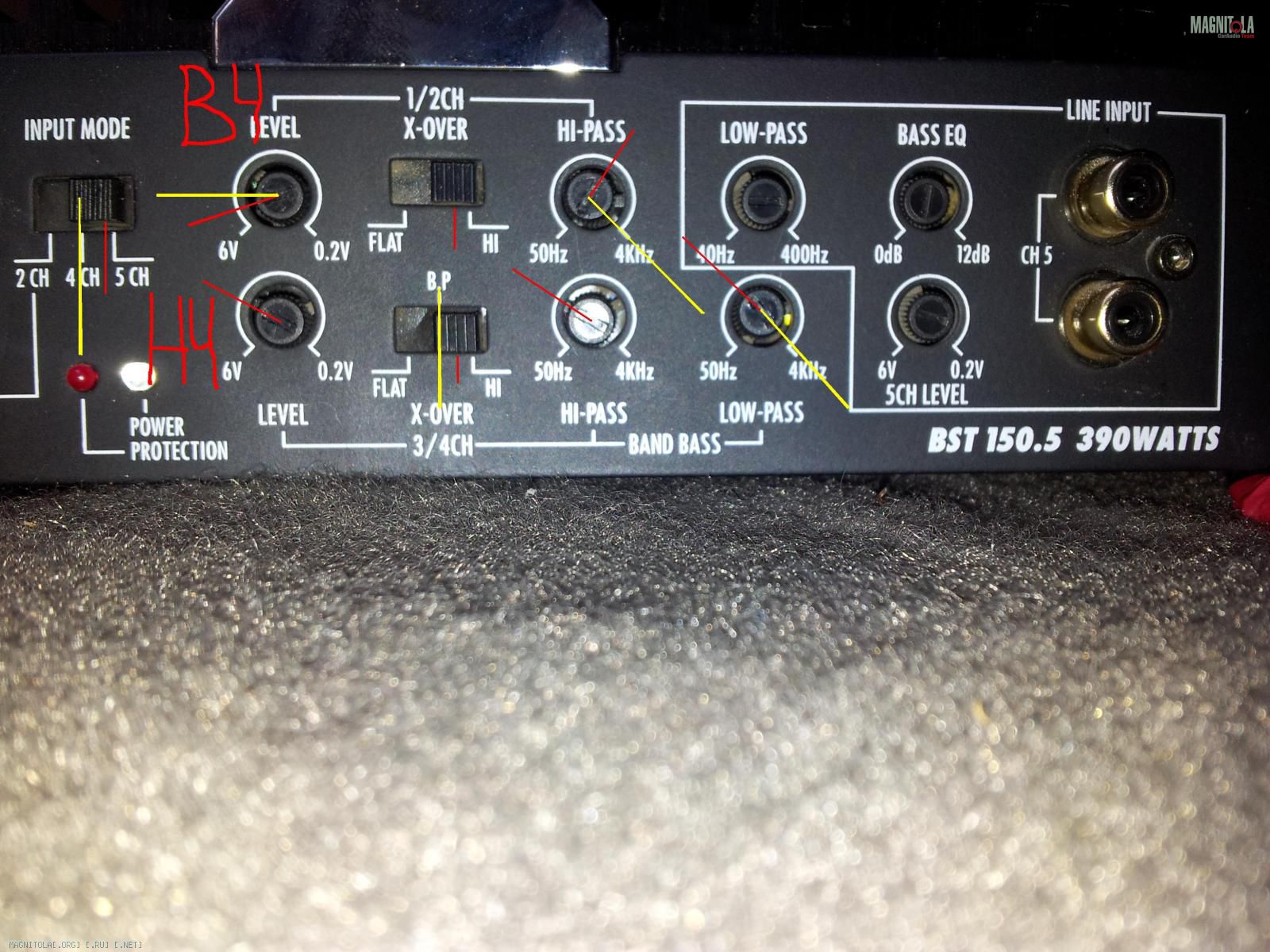

Вложение 388884

Красным как было - Желтым как стало.
AAAAAAAAA....все заиграло как надо.

orbita21, Огромное спасибо за подробную инструкцию. Теперь логика настройки понятна. На 30 играет без искажений, бас мягкий мощный. Общая картина обьемная и цельная. На небольшой громкости все четко и внятно отыгрывается.
Может пригодиться кому инструкция в картинках:snowball:
