Audio Art 400.2XE подключить в мост
Добрый день, Имеется данный усилитель,стоит задача подключить его в мост к сабу. Но в инструкции написана такая муть, что мне в ней не разобраться. Обычно мост делается на раз два три- крайний плюс,крайний минус и вот он- мост. Тут же какая то алхимия, ост надо врубать переключателем, так же идет не +- +- а +- -+, а так же инструкция настаивает на том,чтобы тянуть rca кабель из одного разъема на усилке,в другой+ потом фиг пойми куда подключать rca от головы. Маркировка на усилке бриджей абсолютно бесполезна, я её понять не могу. На аудиокабелях средние два разъема минусовые-над ними bridge, только они то минусовые, а справа слева бриджа никаких значков + - не написано. На панеле с rca входами есть надпись bridge и линия, только ,опять же, толку 0, ибо подписан только один вход моста. Ну да этов се видно на фотках. Причем инструкция на английском языке и не в картинках(сайта у аудиарт,фактически,нету. полторы модели и без инструкции). Привожу выдержку:
Bridge the amplifier. (OPTIONAL)
To activate the bridging circuits of the Audio Art amplifier, move the switch marked
BRIDGE to the on position. The amplifier is now in the bridge mono mode. Use a high
quality RCA cable to connect one channel output of the head unit tothe left channel input
of the Audio Art amplifier. When the amplifier is in the bridge mode, the right channel
RCA input is inoperative . Make sure not to use this input. When you activate the bridging
circuit of the Audio Art amplifier, the right speaker terminal marked positive (+) output
then becomes negative ( -).Connect this output to the negative (-) terminal on the speaker.
The amplifier's left speaker terminal marked positive (+) remains positive (+).Connect this
terminal to the positive (+) speaker input.
(NOTE: In the bridged mode, the amplifier must see a 4 ohm impedance or higher. Any
lower than 4 ohms impedance will cause the amplifier to over heat and possibly cause
permanent damage to the amplifier.)

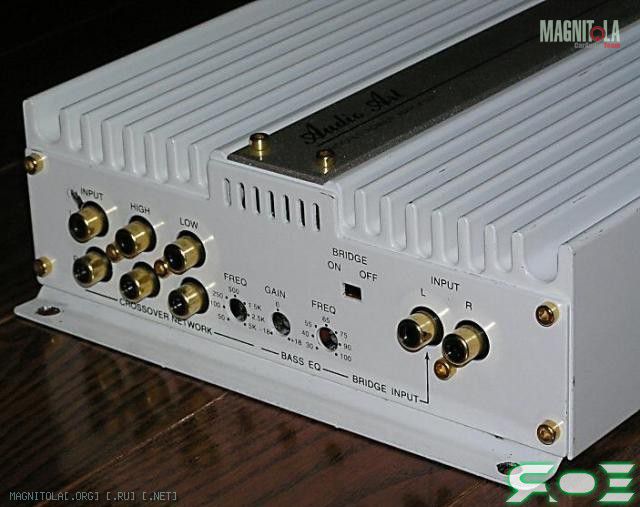

Вложение 391336Вложение 391338

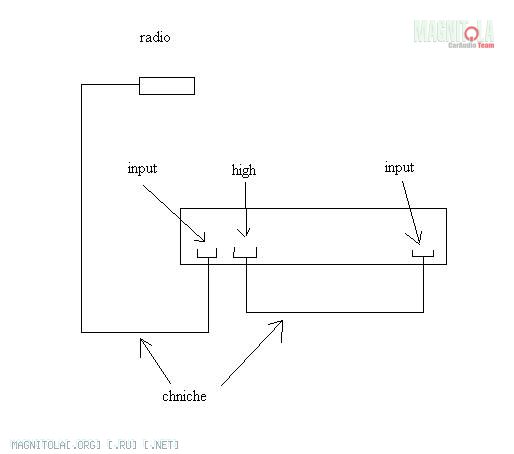

нашел какой то чертежик, но он мне непонятен.
Вложение 391340
Как я понимаю- надо rca кабель из одного гнезда усилка кинуть в другой(на усилителе), потом куда то подключить rca от головняка. Но я не понимаю,здесь есть high входы, low входы. Коли я правильно понял,то если вставляем в high, то режем частоты выставленные на freq до; если в low,то режем частоты выше выставленных значений в freq, то есть low- это входы для саба. В связи с этим, мостовой подключение,когда из одного rca входа надо кинуть кабель в другой,то мы получаем невозможность использовать high слоты,вроде. это странно. плюс там как то меняется минус и плюс в бридже.Усилок какой то мегазаморочный и ни на что не похожий, впервые вижу такую муть =(.
Ткните,плиз, куда как подключать, либо сайт с русскими инструкциями\инструкциями с картинками. Мб в них чуточку понятнее написано.
Re: Audio Art 400.2XE подключить в мост
Не пробовали гугл-переводчиком перевести этот текст?
все написано четко. Переводим переключатель в положение "bridge". Один RCA втыкаем в левый разъем каналов INPUT. там даже стрелочка нарисована с подписью.
Один (правый) "плюс" на клемной колодке становится "минусом". Второй (левый) остается "плюсом".
Re: Audio Art 400.2XE подключить в мост
Цитата:
Сообщение от
orbita21 Не пробовали гугл-переводчиком перевести этот текст?
все написано четко. Переводим переключатель в положение "bridge". Один RCA втыкаем в левый разъем каналов INPUT. там даже стрелочка нарисована с подписью.
Один (правый) "плюс" на клемной колодке становится "минусом". Второй (левый) остается "плюсом".
Гугл дает еще большую ересь,чем мое знание английского ,просто ошибиться- тоже не в радость) Сейчас я догналчто left- это L,а не крайний слева) один rca от головы подрубаем к разъему к которому ведет стрелочка,а второй куда тогда? Или данный усилок считает,что достаточно одного? Это меня больше всего и смущает,в общем то.
Re: Audio Art 400.2XE подключить в мост
Одного достаточно, посчитали создатели.
