Вложение 393676 по типу этого
Вид для печати
Вложение 393676 по типу этого
Децибелы от частоты. ДЧХ - децибельно-частотная характеристика)))Цитата:
Сообщение от Ветер перемен
Например синяя линия - первый максимум примерно на 40 Гц, потом с 200 до 500 нехилый провал - нижней середины не будет, и дальше рост давления
Слева в столбик приписаны сопротивления - 4, 8, 16 и т.д. Хотелось бы сказать, что 4 линии разных цветов соответствуют замерам на разных номиналах, но не правдиво это выглядит.
А вообще, если не считать синей синии, то три остальных линии - графики СКушной системы начального уровня под вокал например (низов мало)
)))Цитата:
Сообщение от 3N4
Для простоты : слева уровень сигнала, справа частоты. Линии показывают какая частота громче или тише другой.
По идее должна уйти ниже нуля на 150-200 гц. И странно, что на 50 дб заканчивается.Цитата:
Сообщение от 3N4
Ветер перемен, это где нашел ?
АЧХ
Нижний график - импеданс головки (полное сопротивление). По нему мы узнаём, что головка восьмиомная и частота резонанса 40Герц.
Верхние графики показывают:
а) чувствительность в диапазоне 150-1000гц около 89дБ/Вт/М;
б) головка после 1-1,5кГц переходит в модальный режим (туды-сюды сильно скакает), значит, предназначена для игры в системе со срезом не выше 1кГц (хотя в дешёвых системах может дотянуть и до 10кГц);
в) зелёный и красный графики указывают, как будет звучать головка при отклонении от оси (в описании должно быть указано конкретно на сколько градусов). На практике это означает, что делать доворот не обязательно, если головка будет играть до 1 кГц.
г)
По ней же считаются добротности.Из Z-характеристики видно,что на 5 Кгц сопротивление удваивается и принято считать,что выше этой частоты воспроизведения не будет;"неплавность " кривой импеданса говорит о неравномерности АЧХ..Цитата:
Сообщение от ALEXx3
Vifa XT18WO09-08
Цитата:
Сообщение от хоттабыч
---------- Сообщение добавлено 27.05.2013 в 19:40 ----------
а что не правдиво и как должно быть?
Цитата:
Сообщение от 3N4
На синей кривой,которая "импеданс" она же " Z-характеристика" край няя левая точка должна (теоретически) быть несколько ниже горизонтали "8 Ом".Цитата:
Сообщение от Ветер перемен

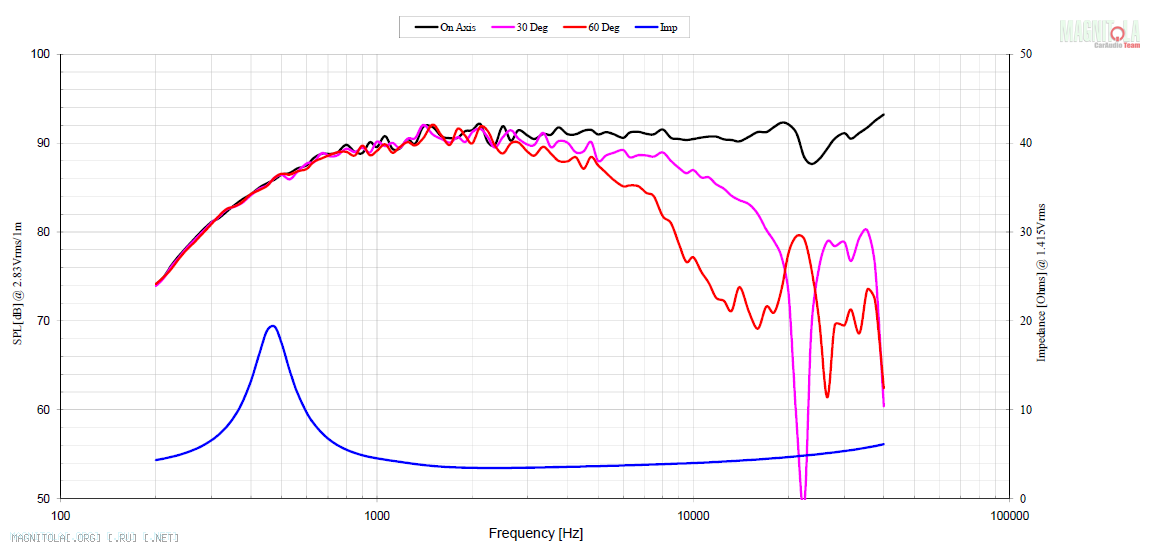

Вложение 394672а что на этом видно?
Резонанс 460-470Гц,4-х Омный,без особых проблем играет в диапазоне 1-10Кгц,неравномерности несущественны.Скорей всего КУПОЛЬНИК.Цитата:
Сообщение от Ветер перемен
В целом согласен, только не до 10. а 20кГц (пищалка). Чувствительность 90дБ/Вт/м. Ставить лучше всего "в лоб".Цитата:
Сообщение от Matvey498
