Подключение ФРОНТА, провода...

И с ново здравствуйте.)
Интересует вопрос по подключению Компонентного фронта. DLS M6/5 MK4 этот купил, т.к. в нашем городе нет вообще звука на продажу, а в др. городе за эту цену только эти понравились по звучанию, да и выбора не было практически)
Значит там большой динамик 16см и твитер + фильтр высоких частот какой-то.
И как подключить правильно?

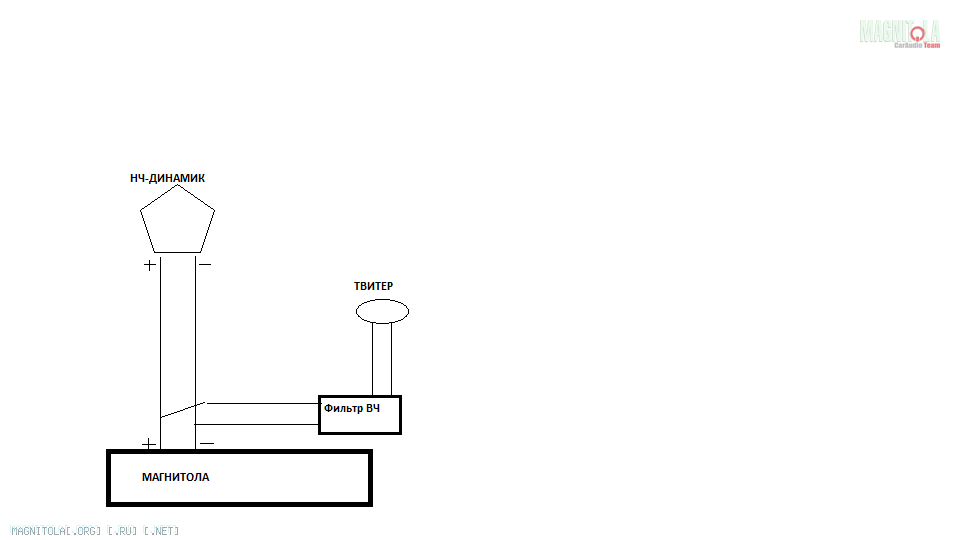

Как я понимаю: 1) например идет провод из магнитолы на левый динамик, к этому проводу я должен НА ПРЯМУЮ цеплять НЧ-динамик, Потом врезаясь в этот провод подключать Фильтр высоких частот и от него подключать Твитер. (схему нарисовал)

Вложение 397080

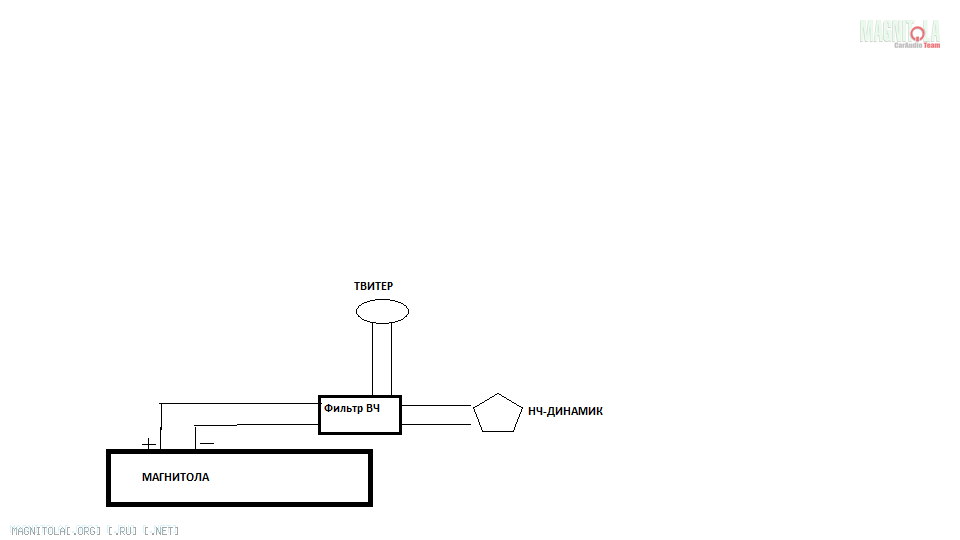

2) Либо провод из магнитолы должен идти сразу в фильтр высоких частот и от него вести провода на НЧ-динамик и Твитер. (но тогда мне кажется ФВЧ отфильтрует все НЧ и получится фигня)

Вложение 397082

Насколько понял в кроссовере(фильтре)один вход-его к магнитоле и два выхода-на мидбас и твиттер.
В общем как обычно.Вопрос как то неясен.

Цитата:

---

Сообщение от MaxBoy

И с ново здравствуйте.)

Значит там большой динамик 16см и твитер + фильтр высоких частот какой-то.
И как подключить правильно?

Как я понимаю: 1) например идет провод из магнитолы на левый динамик, к этому проводу я должен НА ПРЯМУЮ цеплять НЧ-динамик, Потом врезаясь в этот провод подключать Фильтр высоких частот и от него подключать Твитер. (схему нарисовал)

Интересует вопрос по подключению Компонентного фронта. DLS M6/5 MK4 этот купил, т.к. в нашем городе нет вообще звука на продажу, а в др. городе за эту цену только эти понравились по звучанию, да и выбора не было практически)
Вложение 397080

2) Либо провод из магнитолы должен идти сразу в фильтр высоких частот и от него вести провода на НЧ-динамик и Твитер. (но тогда мне кажется ФВЧ отфильтрует все НЧ и получится фигня)

Вложение 397082

---

Правильно подключать так:
На НЧ-динамик (мидвуфер) идут только низкие частоты (через фильтр НЧ)
На ВЧ динамик (твитер) идут только высокие частоты (через фильтр ВЧ)
Если же у Вас только простенький кроссовер (фильтр ВЧ), то подключать как в вашей первой схеме.

Цитата:

---

Сообщение от Vladimir

Если же у Вас только простенький кроссовер (фильтр ВЧ), то подключать как в вашей первой схеме.

---

У меня только фильтр высоких частот выходит. Значит вторая схема не верна?

Цитата:

---

Сообщение от Флекс 71**

Насколько понял в кроссовере(фильтре)один вход-его к магнитоле и два выхода-на мидбас и твиттер.
В общем как обычно.Вопрос как то неясен.

---

Что не ясно? Уж все расписал. У меня фильтр Высоких частот. Так вот через него только твитер выходит? или пускать еще и НЧ динамик?

---------- Сообщение добавлено 02.06.2013 в 10:19 ----------

На фильтре написано так, цитирую:
Connecting to Twiter + SP
Connecting to Woofer +

Фото фильтра выложи,тогда точный ответ скажем.На фото с сайта-один вход и два выхода.

Цитата:

---

Сообщение от Флекс 71**

Фото фильтра выложи,тогда точный ответ скажем.На фото с сайта-один вход и два выхода.

---

У меня как на фото этого сайта)

Цитата:

---

Сообщение от MaxBoy

У меня как на фото

---

Сколько пар проводов в коробочку входит?На фото не очень понятно.

Цитата:

---

Сообщение от Флекс 71**

Насколько понял в кроссовере(фильтре)один вход-его к магнитоле и два выхода-на мидбас и твиттер.
В общем как обычно.Вопрос как то неясен.

---

Добавлю:Если комплектация "DLS M6/5 MK4" не поменялась.В этой АС был кроссовер с общим входом от ГУ и далее выход: 1)НЧ(мид),2)ВЧ(на пищ),красный и желтый для уровня твиттера -больше или меньше при замыкании этих проводов(папа и мама-перепутать не возможно).Эта серия распространенная была два года назад"Матадор" называется-возможно продавцы положили не то,что надо и не верится,что только ВЧ фильтр в комплекте,ДЛС такого не делает никогда для инфы можно посмотреть здесь"http://magnitola.info/showwiki.php?title=DLS+M6+5+Mk4"-не вооруженным взглядом видно это.,

Цитата:

---

Сообщение от Флекс 71**

Сколько пар проводов в коробочку входит?На фото не очень понятно.

---

Входит 1 пара, выходит три пары, одна из пар - увеличение резкости ВЧ.

Цитата:

---

Сообщение от gena60

Эта серия распространенная была два года назад"Матадор" называется

---

Угу, называется Матадор у меня.

---------- Сообщение добавлено 02.06.2013 в 22:04 ----------

Цитата:

---

Сообщение от gena60

не верится,что только ВЧ фильтр в комплекте,ДЛС такого не делает никогда для инфы можно посмотреть здесь"http://magnitola.info/showwiki.php?title=DLS+M6+5+Mk4"-не вооруженным взглядом видно это.,

---

Я не так выразился, не ВЧ фильтр, а просто какая то коробочка, как на фото, которое ты выложил.

gena60, уже ответил,больше добавить нечего,простейшее подключение кроссовера,как я в самом начале и писал.
