Антенный переходник. Схема. Зачем?

Господа, привет! Поставил себе антенный переходничок со штатного Опелевского разъема на обычный (ну как в 90% мафонов). Радиво прямо скажем ловит паршиво по сравнению со штаткой, вот и думаю в переходнике ли дело или в моей кларе?

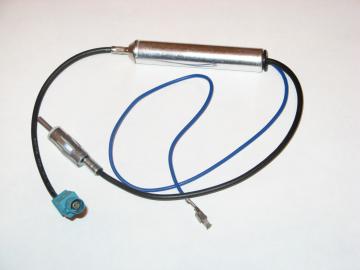

Переходник такой:
Вложение 414988

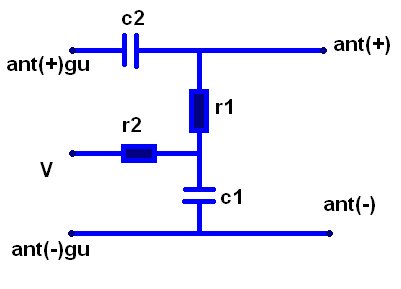

Разобрал капсуль, внутри незамысловатая плата. Заморочился перерисовал схему (надеюсь даже правильно):
Вложение 414990
ant(+) и ant(+)gu - сигнальная жила коаксиала со стороны антенны и ГУ соответственно
ant(-) и ant(-)gu - оплётки коаксиала
V - питание этой приблуды, т.е. 12В с АКБ (если конечно это не земля, а я не идиот :D )

Вот и задался вопросом - на кой черт она? Какой то примитивный антенный усилитель? Можно ли с его помощью вообще получить нормальный прием?

Цитата:

---

Сообщение от Андреичъ

Вот и задался вопросом - на кой черт она? Какой то примитивный антенный усилитель? Можно ли с его помощью вообще получить нормальный прием?

---

Эта приблуда к антенному усилителю не относится.Она служит для установки ГУ серийного производства, вместо штатной, для подачи питания на активную антенну автомобиля по центральной жиле кабеля(имеется ввиду не по отдельному проводу),что есть в большинстве ШГУ внутри,при замене ГУ питания на усилитель штатной антенны не поступает-весь прием ведется на кабель(экранированный)до соединения с антенной,все остальное в ней муляжом является(постоянка разделена емкостями как в ВЧ входе ГУ,так и в усилителе Антенны штатной в авто).,

Роман..Опять чего придумал..Есть же обычные переходники..На штатном Г/У есть же схема контактов..нужно просто подать питание на активную антенну..

Цитата:

---

Сообщение от gena60

Эта приблуда к антенному усилителю не относится.Она служит для установки ГУ серийного производства, вместо штатной, для подачи питания на активную антенну автомобиля по центральной жиле кабеля(имеется ввиду не по отдельному проводу),что есть в большинстве ШГУ внутри,при замене ГУ питания на усилитель штатной антенны не поступает-весь прием ведется на кабель(экранированный)до соединения с антенной,все остальное в ней муляжом является(постоянка разделена емкостями как в ВЧ входе ГУ,так и в усилителе Антенны штатной в авто).,

---

но! я же салон то весь разбирал включая крышу, так вот, никаких внешних усилителей мной замечено не было! идет коаксиал от торпеды то антенны! тогда что за мифический усилитель питает с этой приблудой центральная жила кабеля? и вообще, если этот усилитель питался отдельно, например одним из многочисленных проводов шины ШГУ (а у меня там целых 2 шины), можно ли центральной жилой запитать этот самый усилитель??

---------- Сообщение добавлено 14.07.2013 в 22:10 ----------

Цитата:

---

Сообщение от Димитрий-Донской

Роман..Опять чего придумал..Есть же обычные переходники..На штатном Г/У есть же схема контактов..нужно просто подать питание на активную антенну..

---

Дим, ГДЕ этот усилитель????

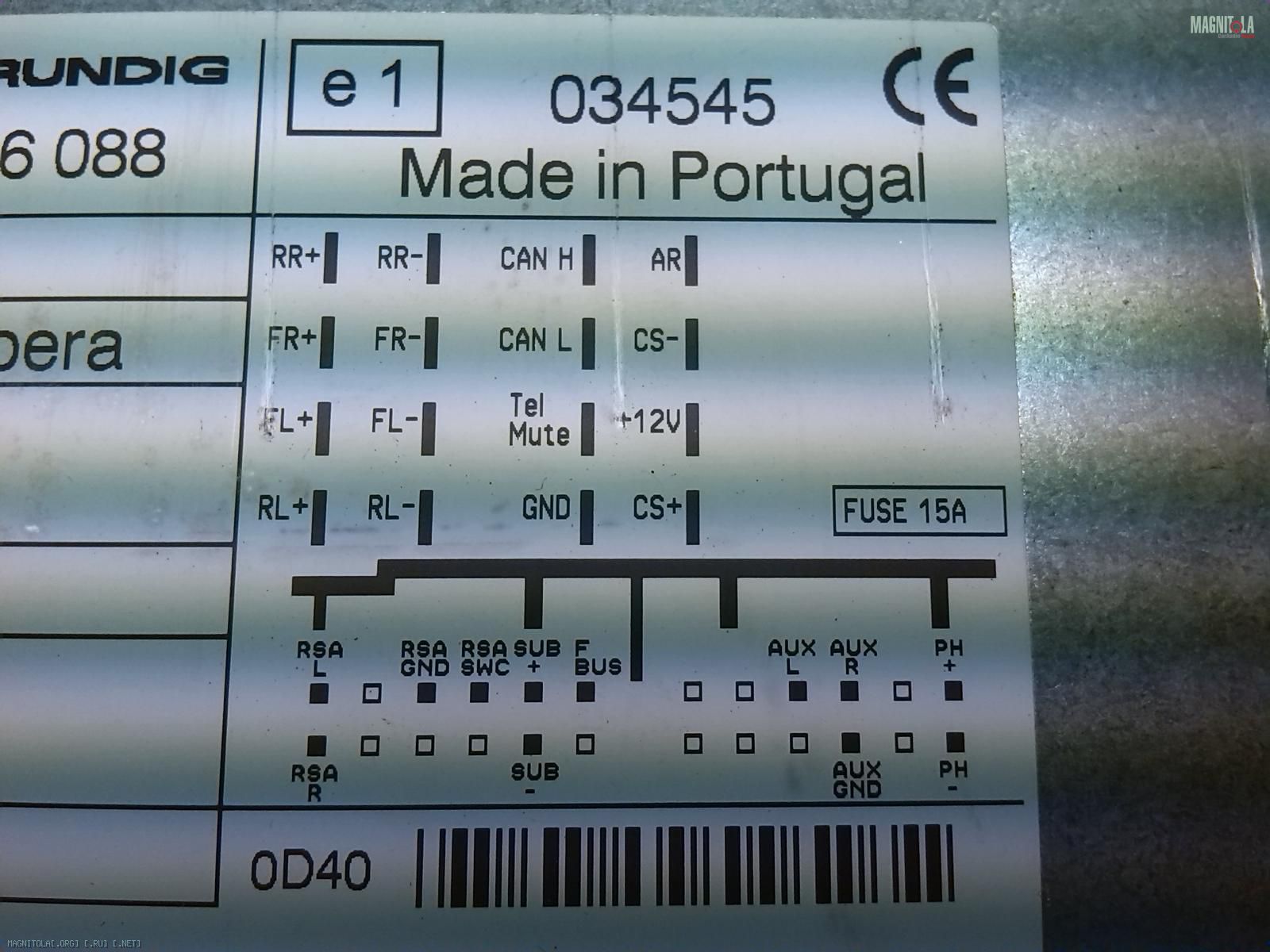

даж не видел что на ШГУ схема есть, но что из этого антенна? (если опять же этот усилитель есть и не встроенный в ШГУ)
Вложение 414998

Роман..Усилитель вроде всегда в корпусе антенны выл..я тоже всё разобрал..У меня ещё удлинитель антенный стоит..Так что можно без переходника обойтись..

---------- Сообщение добавлено 14.07.2013 в 22:22 ----------

Цитата:

---

Сообщение от Андреичъ

даж не видел что на ШГУ схема есть, но что из этого антенна? (если опять же этот усилитель есть и не встроенный в ШГУ)
Вложение 414998

---

Ром если нужно то я завтра вольтметром проверю..антенный кабель..

Цитата:

---

Сообщение от Димитрий-Донской

Роман..Усилитель вроде всегда в корпусе антенны выл..я тоже всё разобрал..У меня ещё удлинитель антенный стоит..Так что можно без переходника обойтись..

---------- Сообщение добавлено 14.07.2013 в 22:22 ----------

Ром если нужно то я завтра вольтметром проверю..антенный кабель..

---

у меня тоже удлинитель антенный стоит, провод самой антенны от крыши где то 10-20см, если мне память не изменяет, потом удлинитель до торпеды идет. в саму антенну я не лазил, но дополнительных проводов вроде бы не заметил! а если их нет, то либо нет усилителя, либо эта приблуда должна работать как gena60 ​описал

Ром..в телевизорах усилители антенные тоже так работают..питание по кабелю идёт..только сколько вешать в граммах?Ещё одна фигня..у меня бортовой через кнопки не полностью настраивается остальное через штатную голову..или через сканер..вот такие пироги..

Цитата:

---

Сообщение от Димитрий-Донской

Ром..в телевизорах усилители антенные тоже так работают..питание по кабелю идёт..только сколько вешать в граммах?Ещё одна фигня..у меня бортовой через кнопки не полностью настраивается остальное через штатную голову..или через сканер..вот такие пироги..

---

у меня через кнопки руля только сбросить показатели можно, часы выставляю подключив штатку. но Дим я тебе скажу мне он за все время ни разу не понадобился!

так по теме, чо искать усилитель? должны идти доп провода по идее? или все же в ШГУ такая же xрень стоит?

Цитата:

---

Сообщение от Андреичъ

у меня через кнопки руля только сбросить показатели можно, часы выставляю подключив штатку. но Дим я тебе скажу мне он за все время ни разу не понадобился!

так по теме, чо искать усилитель? должны идти доп провода по идее? или все же в ШГУ такая же xрень стоит?

---

Почему?по антенному кабелю питание идёт..нужно проверить..Скорее только +..
