Сабвуфер и усилок.Вариант подключения.

Всем респект. Сегодня подключал буфер к усилю и был очень удивлен! Буфер играет от двух минусов с разных каналов! Именно, что хотил спросить саб так не сгорит? И притом, когда подключаешь к "+" и "-" на одном канале саб хуже расскачивается, чем от минусов на разных каналах. К тому же если подключать к "-" на одном канале и "+" на втором то так саб вообще молчит 0 реакцийВложение 451862
02.10.2013, 00:21
Tim635

re: Сабвуфер и усилок.Вариант подключения.

Кто подсказал такой способ подключения?
02.10.2013, 00:23
Сашка67

re: Сабвуфер и усилок.Вариант подключения.

сам сегодня, кидал просто провод на плюс и решил на второй канал кинуть и получило сь, что играет от двух мнусов

Цитата:

Сообщение от Tim635

Кто подсказал такой способ подключения?
02.10.2013, 00:28
orbita21

re: Сабвуфер и усилок.Вариант подключения.

Цитата:

Сообщение от Tim635

Кто подсказал такой способ подключения?

Полагаю - случайность и природное любопытство. ;)
02.10.2013, 00:30
ALEXx3

re: Сабвуфер и усилок.Вариант подключения.

Обозначения "плюс" и "минус" на усях и выход усилителя и масса не одно и то же.
Коряво сказал. У вас в одном корпусе 4 усилителя. Из них два подключены инверсно (это сделано для возможности мостирования уся), поэтому надписи плюс и минус - это чтобы акустика играла синфазно, а не выход и масса.
02.10.2013, 00:36
Сашка67

re: Сабвуфер и усилок.Вариант подключения.

Цитата:

Сообщение от ALEXx3

Обозначения "плюс" и "минус" на усях и выход усилителя и масса не одно и то же.

тоесть такая схема подключения тоже верная? Только я одного не пойму как он играет без плюса саб?
02.10.2013, 00:38
ALEXx3

re: Сабвуфер и усилок.Вариант подключения.

Цитата:

Сообщение от Сашка67

тоесть такая схема подключения тоже верная? Только я одного не пойму как он играет без плюса саб?

Я там добавил.
02.10.2013, 00:42
orbita21

re: Сабвуфер и усилок.Вариант подключения.

Цитата:

Сообщение от ALEXx3

а не выход и масса.

А Сашка67 и не говорил про "массу" ;)

Цитата:

Сообщение от Сашка67

тоесть такая схема подключения тоже верная? Только я одного не пойму как он играет без плюса саб?

Не "верная", но рабочая.
Всё дело в том, что один минус это не минус, а плюс на самом деле.
02.10.2013, 08:15
Gab11

re: Сабвуфер и усилок.Вариант подключения.

Я бы сказал, попытка "замостить" четырёхканальник таким образом прошла неудачно ) судя по картинке, усилитель вообще не мостится даже с двух каналов
02.10.2013, 09:10
ALEXx3

Re: Сабвуфер и усилок.Вариант подключения.

Была уже тема про плюс-минус усей http://magnitola.org/diagnostika-i-r...usilitele.html
02.10.2013, 09:33
orbita21

Re: Сабвуфер и усилок.Вариант подключения.

Долго искал, но нашел всё таки...

Цитата:

Сообщение от fox proteus

Чтобы усилитель "мостился" в одном канале сигнал инвертируют. Для динамиков получается, что плюс - это плюс, минус - это минус. А на самом деле, в обычном канале "-" - это земля, "+" - это плюс. а в инвертированном "-" - это минус, а "+" - это земля.

---------- Сообщение добавлено 02.10.2013 в 10:36 ----------

Цитата:

Сообщение от Gab11

судя по картинке, усилитель вообще не мостится даже с двух каналов

Надписи BRIDGE нет, но некоторые "+" и "-" в кружочках наводят на мысли...
02.10.2013, 09:38
Флекс 71**

Re: Сабвуфер и усилок.Вариант подключения.

+ и - без меток между собой прозвонить.Если замкнуты-то усь мостится без проблем.
02.10.2013, 09:38
ALEXx3

Вложений: 1

Re: Сабвуфер и усилок.Вариант подключения.

Цитата:

Сообщение от orbita21

Долго искал, но нашел всё таки...

А я в посту №5 не об этом написал? И по ссылке тоже об этом. Или коряво написал?ж)

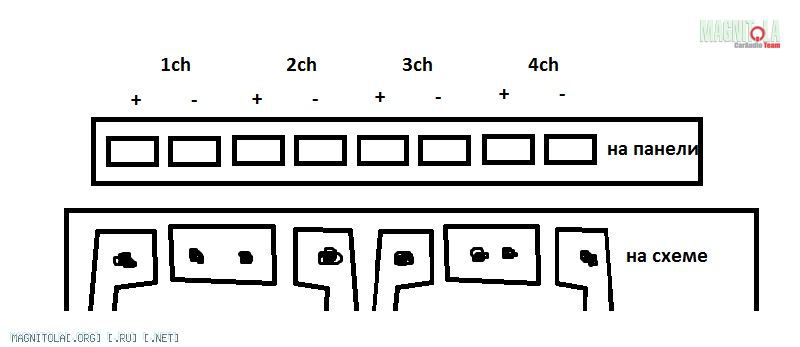

По-моему, для понятия процессов достаточно рисунка по ссылке

Вложение 451952
02.10.2013, 11:02
orbita21

Вложений: 1

Re: Сабвуфер и усилок.Вариант подключения.

Цитата:

Сообщение от ALEXx3

А я в посту №5 не об этом написал? И по ссылке тоже об этом. Или коряво написал?
По-моему, для понятия процессов достаточно рисунка по ссылке

Да я не спорю же. Ну и понятно, что о том же самом, просто разными словами. Больше будет вероятность понимания.
По рисунку.

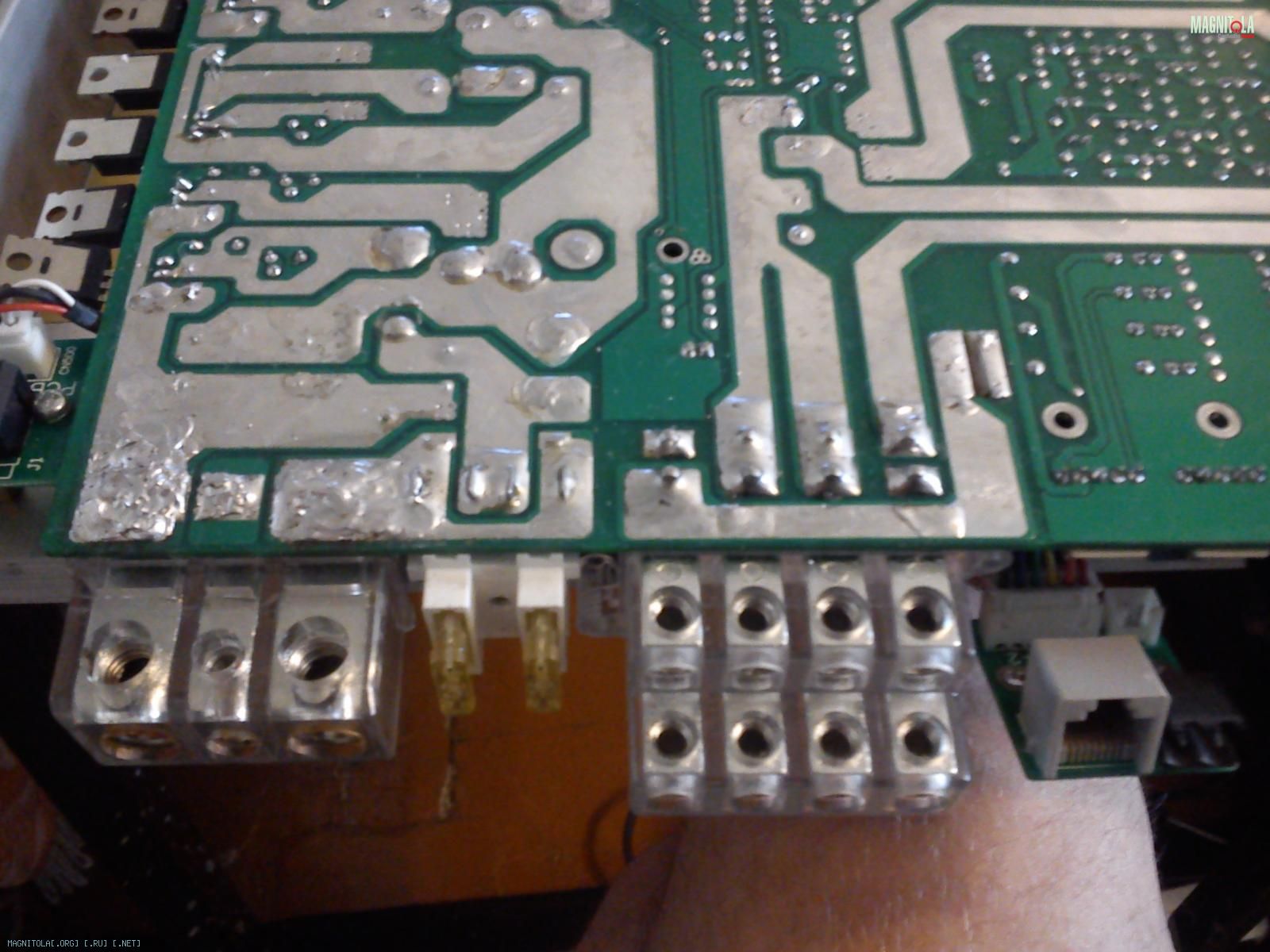

Если еще и на плату посмотреть, то они вообще все не только попарно объединяются
Вложение 451994
