ВАЗ 2114, подключение магнитолы своими руками

Авто: ВАЗ 2114 2013 года выпуска
Магнитола: Pioneer DEH-80 PRS

Привет. Помогите советом.

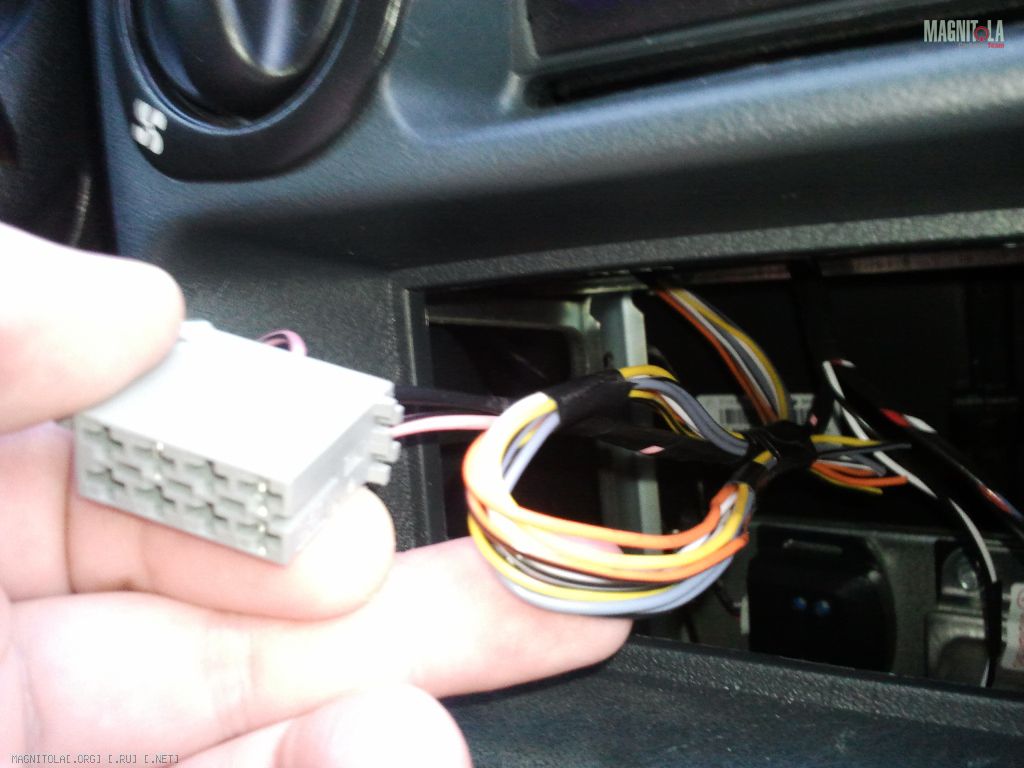

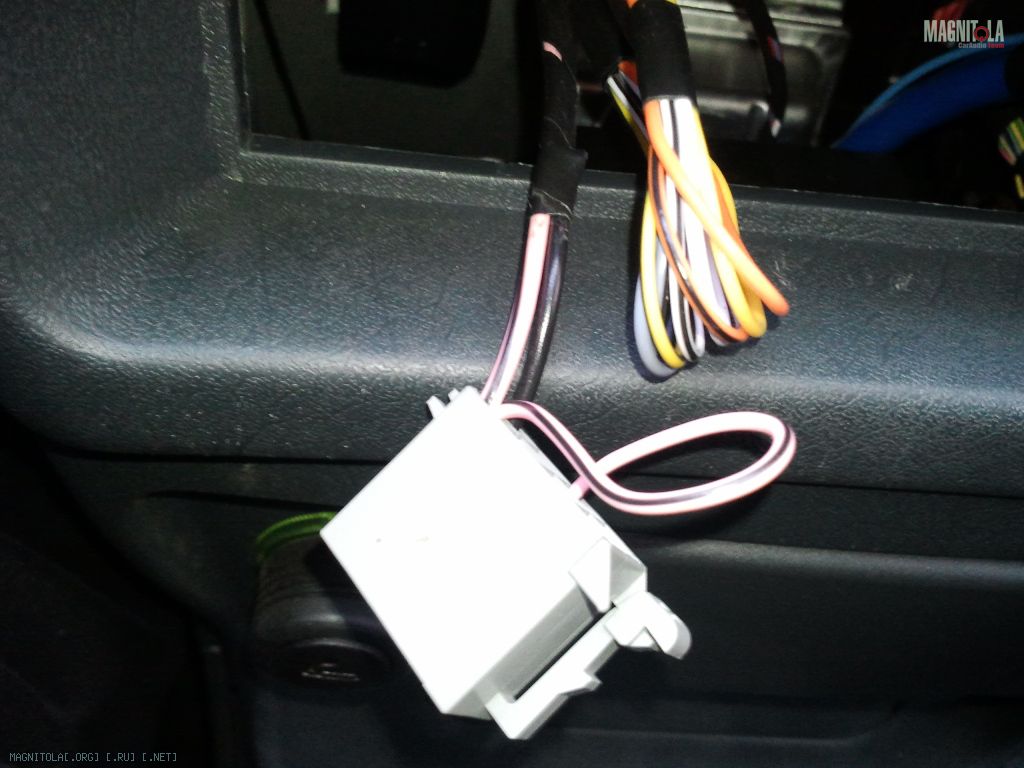

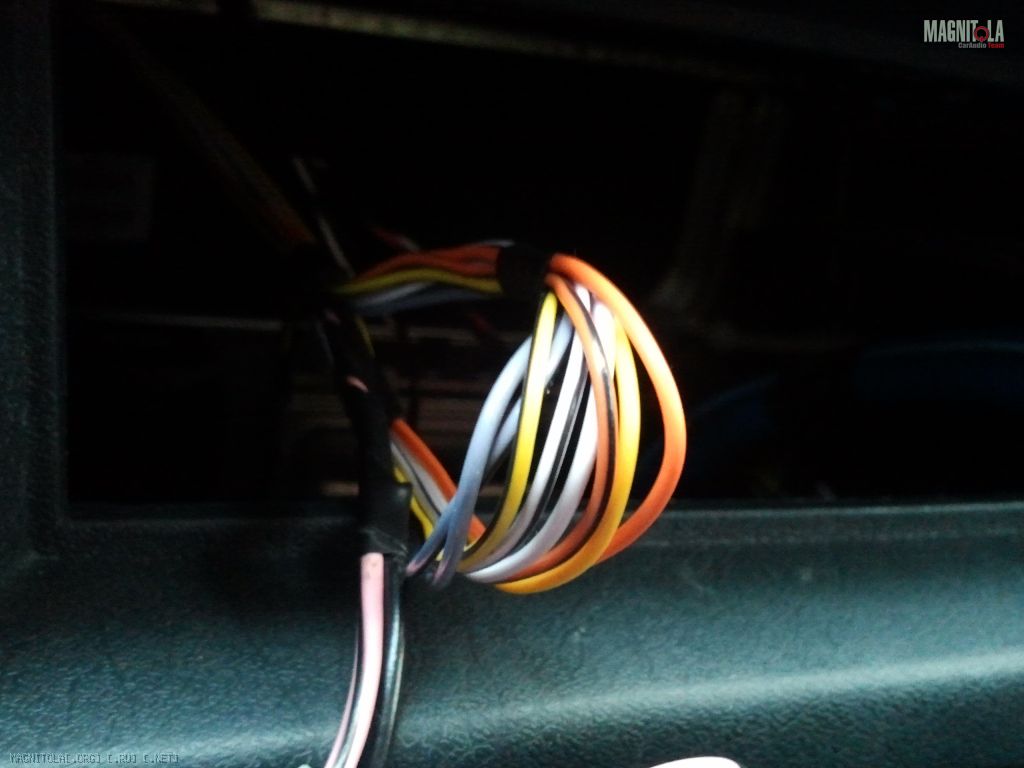

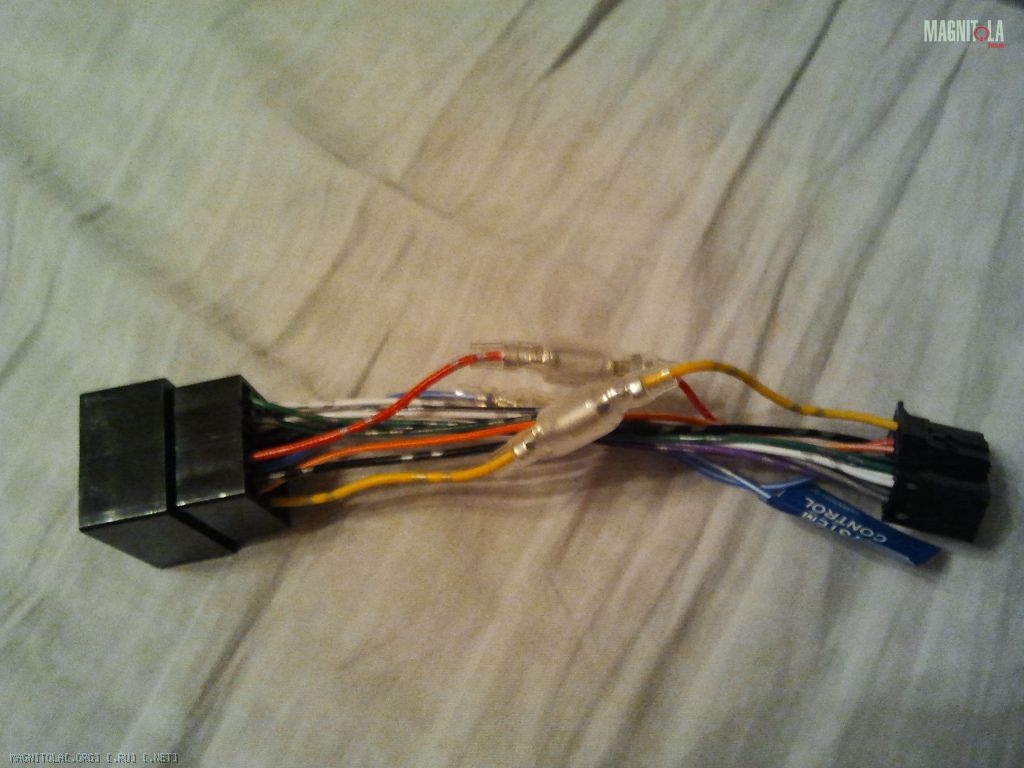

Хочу подключить своими руками. На фото то, что я обнаружил в машине и переходник от магнитолы. Как их состыковать по уму? В фишке машины торчат только два проводка, остальные просто скручены в пучок. Я так понимаю мне надо нужные провода из пучка засунуть в эту фишку машины согласно маркировке проводков переходника магнитолы? Как это сделать? я имею ввиду - их обжимают чем-то? или что лучше сделать?

Вложение 452212Вложение 452214Вложение 452216Вложение 452218

Цитата:

---

Сообщение от yeah

Я так понимаю мне надо нужные провода из пучка засунуть в эту

---

....НЕ ВЗДУМАЙ!!! Это стандартный разъём ISO-"питание"- второй разъём- "динамики", купишь там же где продают магнитолы-цена вопроса 50 рублей. Этот самый разъём прикрутишь-к штатным проводам-не бойся дёргать-там просто обрезаные концы торчат!
Врать не буду-могу ошибится-бумажка с цветами проводов в боксе на стену прибита,а я дома...Короче белые провода на свежеприобретёной фишке к серым штатным (фронт левый) серые к белым (фронт правый) зеленые к голубым (тыл левый) фиолетовые к оранжевым(тыл правый) Проверишь это-просто-сняв карманы на дверях и выдернув из под обивки задних арок провода на динамики! Если что-скорректируешь,стандарт ISO я описал!

купишь ISO-разъем в любом радиомагазине или там где покупал магнитолу. тебе оттуда понадобиться одна фишка с 8-ю проводами 4-х цветов. по цветам-в посте выше,если легче добраться до динамиков,то смотри какой цвет к ним подходит. на самом разъеме обычно пишут на проводах RIGHT/LEFT FRONT, RIGHT/LEFT REAR-соответственно левый/правый фронт, левый/правый тыл. соединишь эту фишку со своими проводами и в разъем магнитолы. разъем,который торчит у тебя из машины-в ту часть разъема магнитолы,куда подходят красный,желтый и черный провода. соответственно другой разъем-в другую часть. и пользуйтесь на здоровье.

Спасибо. Я наверное не до конца изъяснился. Меня интересует конкретно питание. Как его скоммутировать со стандартной фишкой (которая на 2х проводах болтается)? Динамики у меня подключаются через усилитель, провода уже проложены, RCA тоже.

В этой стандартной ISO фишке только 2 провода торчит. Что мне с ней делать? Ведь мне также как-то надо закоммутировать красный, желтый, ремоут через эту фишку.

тогда еще проще. просто подключай разъем,который торчит у тебя из машины в ту часть разъема от магнитолы,куда подходят желтый,красный,черный и т.д. провода. в машине до этого какая-нибудь магнитола стояла?

Магнитолы не стояло. Это первая будет. Фишка стоит с завода. Я понимаю, куда фишку втыкать )) Но там ведь не закоммутированы красный, желтый, ремоут, их как соединить? Скрутить отдельно от фишки? Я так понимаю там торчит только масса и какой-то провод белый с черной полосой.

тогда возвращаемся к теме покупки разъема. Понадобится тот что на питание. В том что у тебя в машине-черный будет масса а другой соответственно плюс. Теперь вопрос как ты хочешь подключить магнитолу. Можно напрямую от акума вести провода до мафона через предрхранитель. Можно подключить через эти проводо которые есть. Красный или желтый и есть ремоут магнитолы надо искать на замке зажигания где пропадает плюс после извлечения ключа,подключать через него,тогда и мафон будет выключаться после этого. А остальные соответственно-синий ремоут-к ремоуту усила,также там будет провод-питание антенны(цвет не помню-по-моему оранжевый),если есть активная антенна.

Ораньжевый это иллюминация,подключать нужно на плюс включения ближнего света,активная антена синий с белым.у меня только один провод идет от магнитолы, синий я на него повесил ремоут усилителей и антену

Цитата:

---

Сообщение от ярослав34

тогда возвращаемся к теме покупки разъема. Понадобится тот что на питание. В том что у тебя в машине-черный будет масса а другой соответственно плюс. Теперь вопрос как ты хочешь подключить магнитолу. Можно напрямую от акума вести провода до мафона через предрхранитель. Можно подключить через эти проводо которые есть. Красный или желтый и есть ремоут магнитолы надо искать на замке зажигания где пропадает плюс после извлечения ключа,подключать через него,тогда и мафон будет выключаться после этого. А остальные соответственно-синий ремоут-к ремоуту усила,также там будет провод-питание антенны(цвет не помню-по-моему оранжевый),если есть активная антенна.

---

....ЯРОСЛАВ34- не пиши ерунду пожалуйста!

yeah, Хватит бестолковится! -Вставь разъём в магнитолу( не ошибёшься-там есть "ключ"),и о чудо-она заработает! Останется подсоеденить в remote( голубой с белой полоской на фишке ГУ) в обход разъёма iso c помощью клеммы "папа" и ВСЁ!!!!!!

Да уже понял, что там все как надо ) Сбил с толку оранжевый провод просто. Спасибо за ответы на тупые вопросы )
