Поиск кабеля для изготовления межблока. Подойдет или нет? (см фото)
Всем привет. Планирую в ближайшем будущем ставить усилитель и саб. Но встал вопрос по покупке межблочного кабеля т.к. у нас в основном в продаже Prology и Mystery. Плюс ограничен по бюджету.
Есть вариант подобрать на работе подходящий кабель и распаять самому.
Работаю на производстве где достаточно много аналоговых сигналов в системах АСу и КИП передаются кабелями. Не знаю только как они подойдут для изготовления межблока.
Итак смотрим, что у меня есть :secret:
1.Кабель JAMAK с индивидуальным экранированием витых пар и общим экраном
2Х(2+1)Х0,5
Номинальное напряжение 75 V Сертифицирован
Проводник - лужёная многопроволочная медная жила
Изоляция - полимерный компаунд синего и красного цветов
Скрутка - общая скрутка витых пар
Маркировка - цифровая нумерация витых пар
Индивидуальный экран - алюминепластмассовая лента и луженый медный проводник для заземления
Общий экран - алюминепластмассовая лента и луженый медный проводник для заземления
Заполнение - полимерный компаунд и фиксирующая лента
Оболочка - поливинилхлоридный пластикат серого цвета
Температурные режимы кабелей управления JAMAK:
- макс. рабочая температура жилы + 70oC
-мин. температура прокладки кабеля - 10oC
Электрические характеристики кабелей управления JAMAK при Т = +20C:
- сопротивление витой пары постоянномутоку не более 81 Ом/км
- номинальная ёмкость пары (800 Гц) 80 нФ/км
- сопротивление изоляции не менее 2000 MОм / км
- импеданс (10 MГц) 70 Ом +/- 10%Вложение 493972

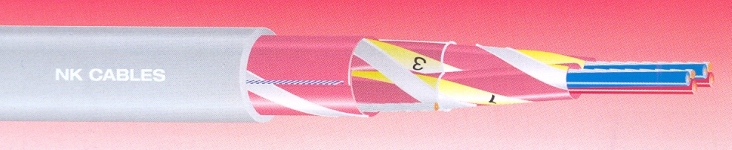

2.Kабели управления NOMAK (производства Draka nk cable)
(Draka NK Cable) экранированный кабель управления NOMAK .
2Х(2+1)Х0,5
Kабели управления NOMAK (Draka NK Cable)
Номинальное напряжение кабеля NOMAK - 75 V Сертифицирован
Проводник - лужёная многопроволочная медная жила (для кабеля Nomak)
Изоляция - поливинилхлоридный пластикат белого или оранжевого цветов (для кабеля Nomak)
Скрутка - общая скрутка витых пар (для кабеля Nomak)
Маркировка - цифровая нумерация витых пар (для кабеля Nomak)
Общий экран - алюминепластмассовая лента и луженый медный проводник для заземления(7х 0,3мм) (для кабеля Nomak)
Оболочка - поливинилхлоридный пластикат серого цвета (для кабеля Nomak)
Температурные режимы кабеля управления NOMAK:
- макс. рабочая температура жилы + 70C
-мин. температура прокладки кабеля - 10C
Электрические характеристики кабеля Nomak при Т = +20C:
- сопротивление витой пары постоянномутоку не более 81 Ом/км
- номинальная ёмкость пары (800 Гц) 80 нФ/км
- сопротивление изоляции не менее 100 МОм * км
Вложение 493974
3.Экранированный кабель KLMА для передачи контрольно-измерительных сигналов.
Стандарт соответствия SFS 2755
Номинальное напряжение 75 V Сертифицирован
Проводник - лужёная однопроволочная медная жила
Изоляция - поливинилхлоридный пластикат
Скрутка - общая скрутка с защитной пленкой.
Цвета изоляции - двужильный: синий, жёлтый
Цвета изоляции - четырёхжильный: синий, жёлтый, белый, красный
Экран - алюминепластмассовая лента и луженый медный проводник заземления (0,8 мм)
Оболочка - поливинилхлоридный пластикат серого цвета
Температурные режимы кабеля KLMА сигнального, экранированного:
-макс. рабочая температура жилы + 70oC
-мин. температура прокладки кабеля - 10oC
Электрические характеристики кабеля KLMА сигнального, экранированного при Т = +20C:
- сопротивление витой пары постоянному току не более 36,7 Ом/км
- сопротивление изоляции не менее 100 МОм * км
Область применения - для систем сигнализацииВложение 493978
4.No Name
На мой взгляд очень интересный вариант
Кабель для передачи mV сигнала c с датчиков вибродиагностики
Две многопроволочные жилы по 0,5 медь, фольга, экран.
Оплетка н/ж.
Вложение 493980
Вот вроде и все. Прошу ГУРУ подсказать стоит ли заморачиваться или Prology мой выбор.
Re: Поиск кабеля для изготовления межблока. Подойдет или нет? (см фото)
твой выбор интернет магазин.
Svetogorsk есть в украине россии и белорусии. ты откуда
Re: Поиск кабеля для изготовления межблока. Подойдет или нет? (см фото)
Россия! До Питера 220 км. Можно конечно кого нибудь попросить привезти. Самому интересно было бы изготовить. Цитата:
Сообщение от
Ветер перемен
твой выбор интернет магазин.
Svetogorsk есть в украине россии и белорусии. ты откуда
Re: Поиск кабеля для изготовления межблока. Подойдет или нет? (см фото)
а потом всем форумом по фотогравии искать фон))
купишь RCA разьемы провод, паяльник, тестер, правильный припой. И будишь паять иккуратно и с любовью.
потом займешся акустическими провадами на саб. там тоже контаку нужно хорошо подготовить. + питание захочешь сделать потом по уму. в общем будит чем заняться
Re: Поиск кабеля для изготовления межблока. Подойдет или нет? (см фото)
на межблоки используются микрофонные кабели,витая пара,главное,чтобы были чисто медными и при правильных руках,данные межблоки оставляют позади всякие даксы=)
если получится спаять нормально с хорошими разъемами,то делайте....2-3-4 кабели могут подойти,а дальше дело за вами)
п.с. про мистери и подобное забудьте
Вложений: 2
Re: Поиск кабеля для изготовления межблока. Подойдет или нет? (см фото)
Нашел еще несколько вариантов:blush2: может это будет подходящим
5.Кабель UNITRONIC BUS PB 1X2X0,64RD/GN (LAPP Kabel) для стационарного применения
Области применения
Для неподвижной прокладки макс. защита от электромагнитных полей
Сухие и влажные помещения
Стойкость
Продукты, стойкие к УФ-лучам
Рабочая ёмкость (800 Hz): max. 30 nF/km
Рабочее пиковое напряжение (не для силовых цепей) 250 В
Сопротивление жилы (Сопротивление шлейфа): макс. 133 Ом/км
Испытательное напряжение жила / жила: 1500 В
Волновое сопротивление 150 +/– 15 Ohm
Вложение 494830

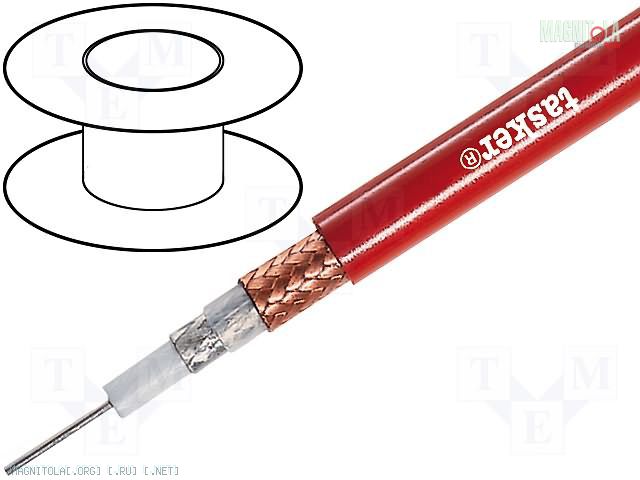

6.TASKER TR8 - Кабель: коаксиальный; 1x75Ом; одножильный; Cu; PVC;
Вид кабеля коаксиальный
Волновой импеданс 75Ом
Структура проводника одножильный
Вид проводника Cu, посеребренный
Структура экрана оплетка из медной проволоки
Материал внешней оболочки PVC
Цвет изоляции красно-коричневый
Внешний размер провода Ø8.5мм
Рабочая температура -15...70°C
Вложение 494832
Вложений: 2
Re: Поиск кабеля для изготовления межблока. Подойдет или нет? (см фото)
Всем привет.
Наконец купил усилитель DLS XM40, но снова всплыл вопрос по межблочным кабелям.
Есть немного триаксиального видео кабеля Tasker TR8 (см выше)
Хочу сделать из него межблочные кабеля.
Нашел, что у DAXX есть кабель R95 который очень похож на мой.
Вложение 584964

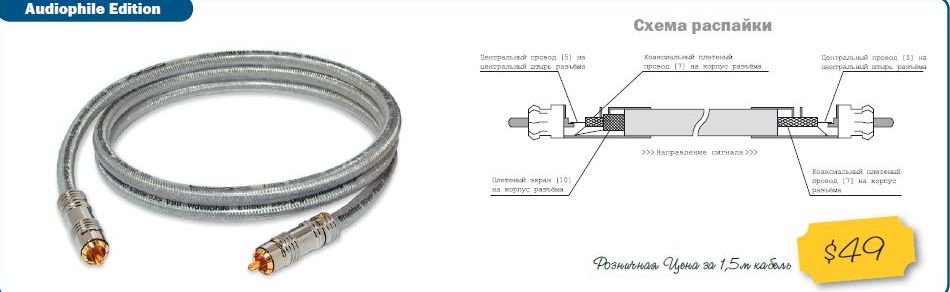

Расключается так:
Вложение 584960
Что скажите, можно попробовать заморочится???
