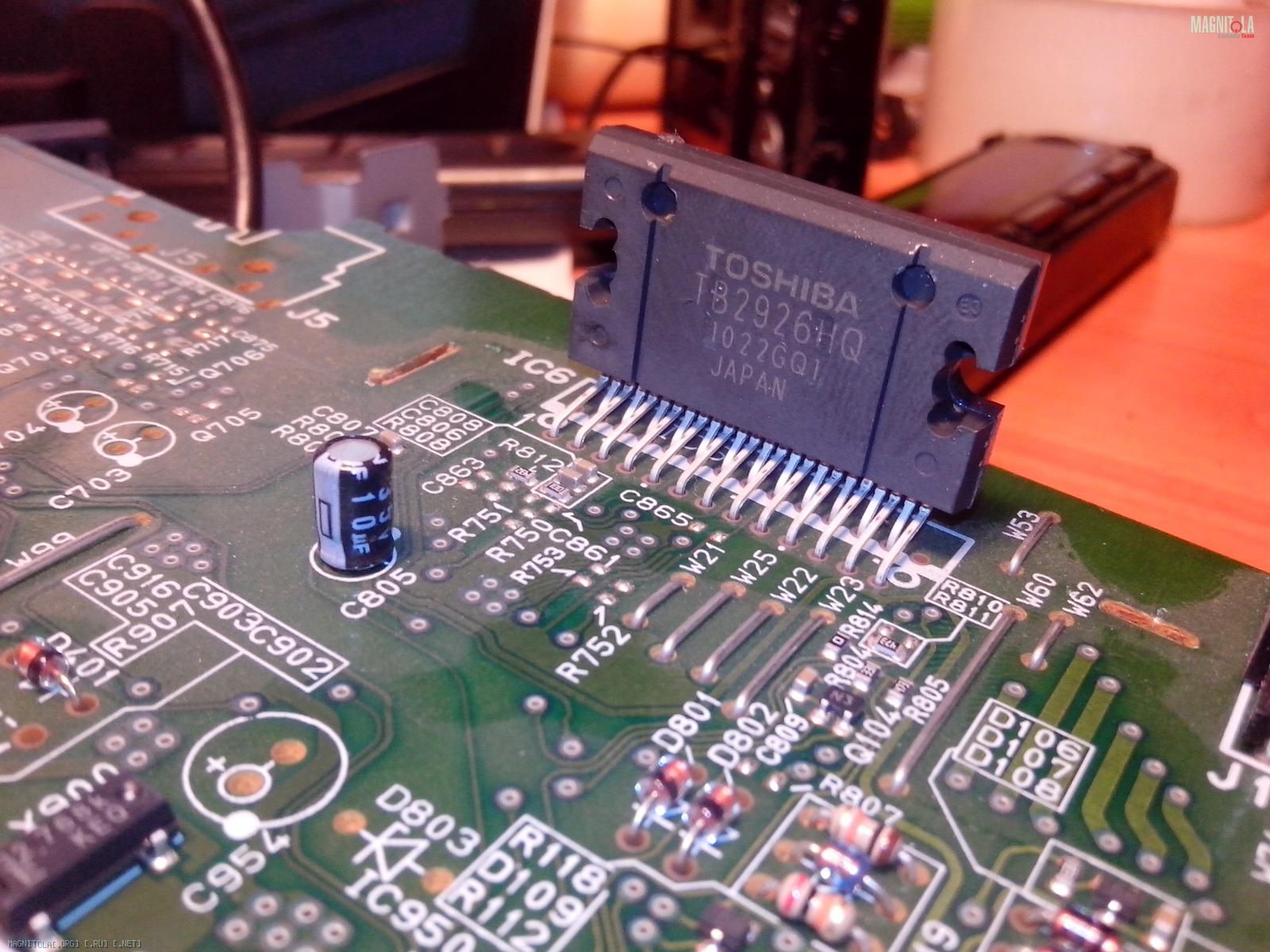

Вложение 497456Вложение 497458
Не могу понять схему, откуда идёт счёт ножек?
Мне как я понял нужны ножки 11, 12 + 14, 15. И 13-ая для общего "-" ?. Откуда считать?
смотрим на микросхему и ведём отсчёт с крайней левой ноги, это первая.
ЗЫ: сигнал брать не с ножек МС, а сигнал приходящий на соответствующие С1, и выводить через конденсаторы порядка 10мкф 16в.
+1.,Цитата:
Сообщение от FFZ
Если смотреть с крайней левой ноги, то:
11 нога IN1 ведёт на фишку к "-" для динамика (фиолетовый)
12 нога IN2 ведёт на фишку к "+" для динамика (фиолетовый)
14 и 15 нога не пойму куда
3 и 5 нога OUT (как я понял выход для динамика) - ведут на фишку к "-" и "+" для динамика (зеленый)
7 и 9 нога OUT - ведут не пойму куда, 7 в пустое место, где есть четыре дырки для "чего-то"
21 и 23 нога также - 21-ая куда-то в пустое место
Может я чего-то не понимаю, иль так должно? :)
Ноги идут по порядку,слева корпуса направо,независимо от изгиба.

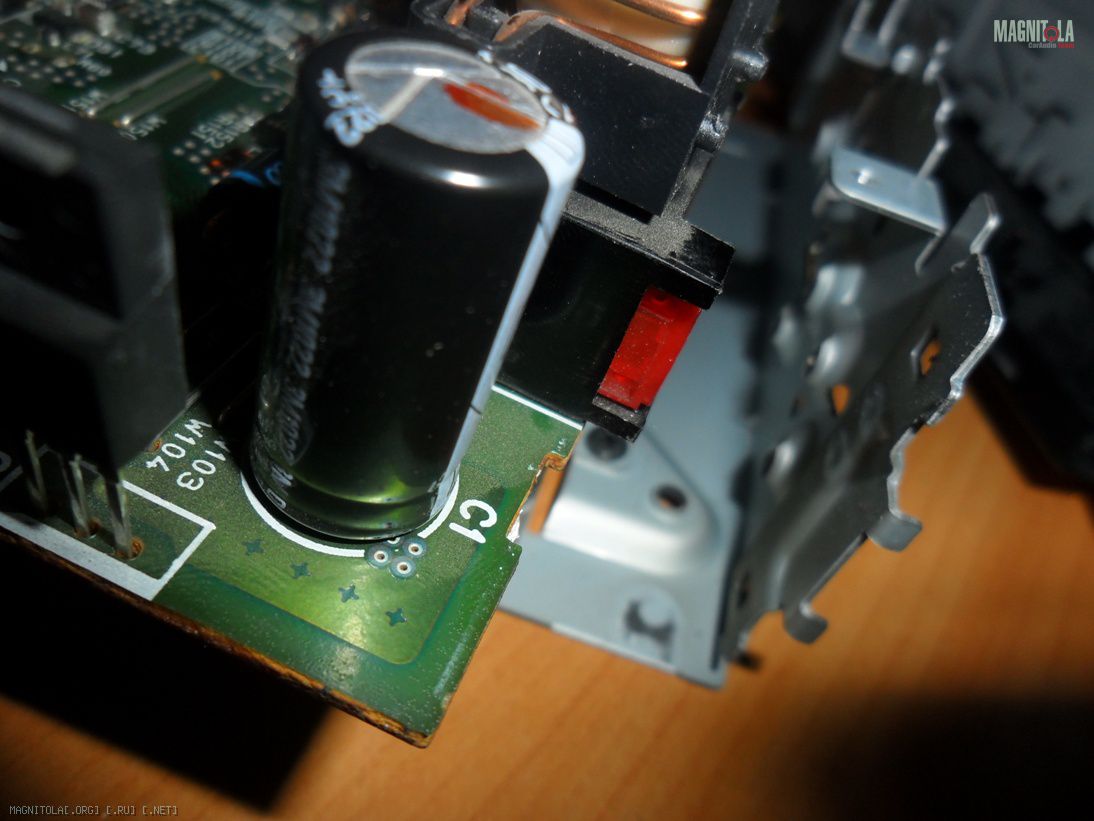

Нашел С1 - там рядом с большим конденсатором 16V 3300uF "С1"
Вложение 497478
---------- Сообщение добавлено 03.01.2014 в 01:03 ----------
Тогда 11 и 12 нога идут в никуда (для них небольшая точка есть, типа чего-то не хватает)Цитата:
Ноги идут по порядку,слева корпуса направо,независимо от изгиба.
Также 14 и 15.

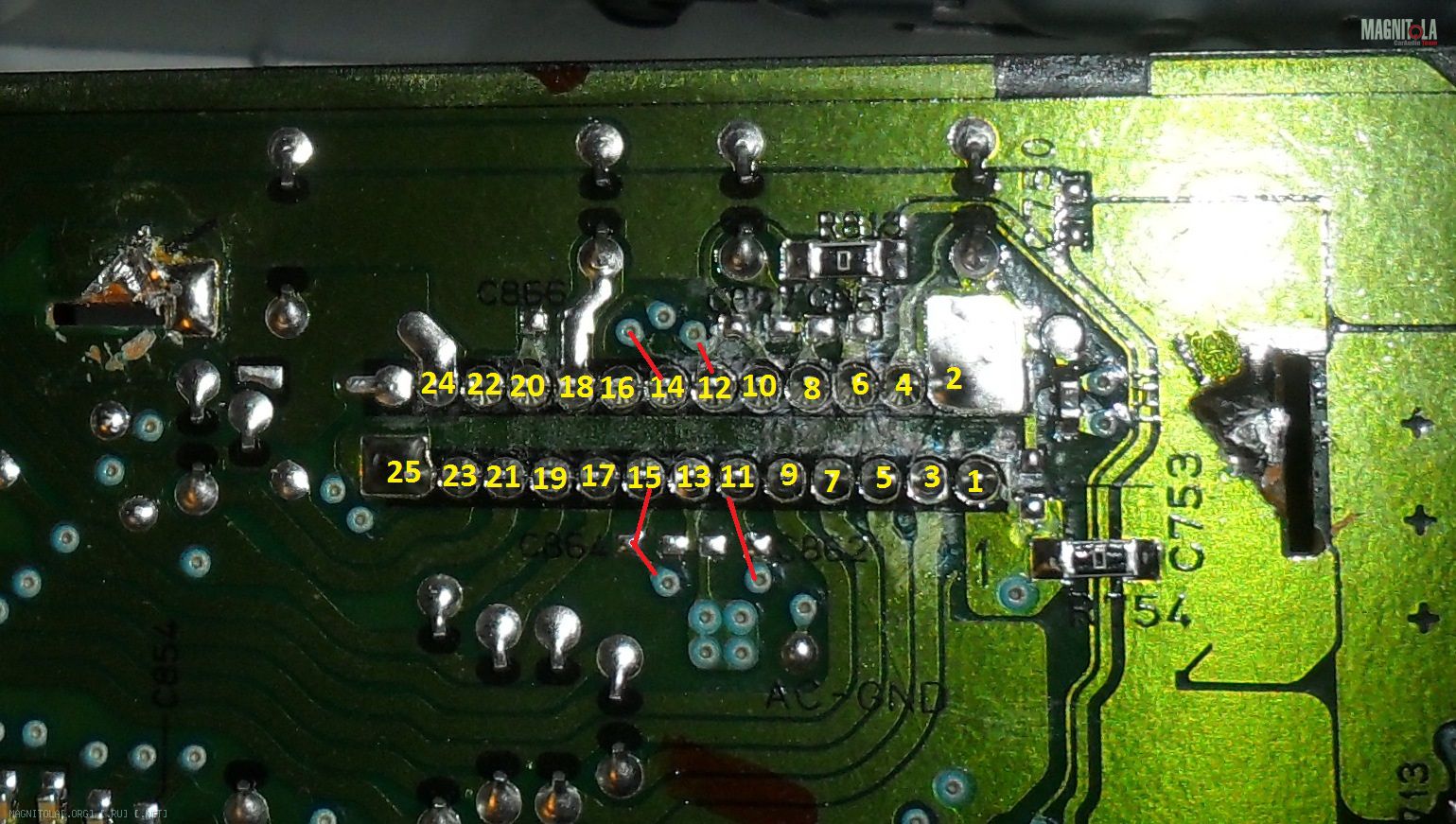

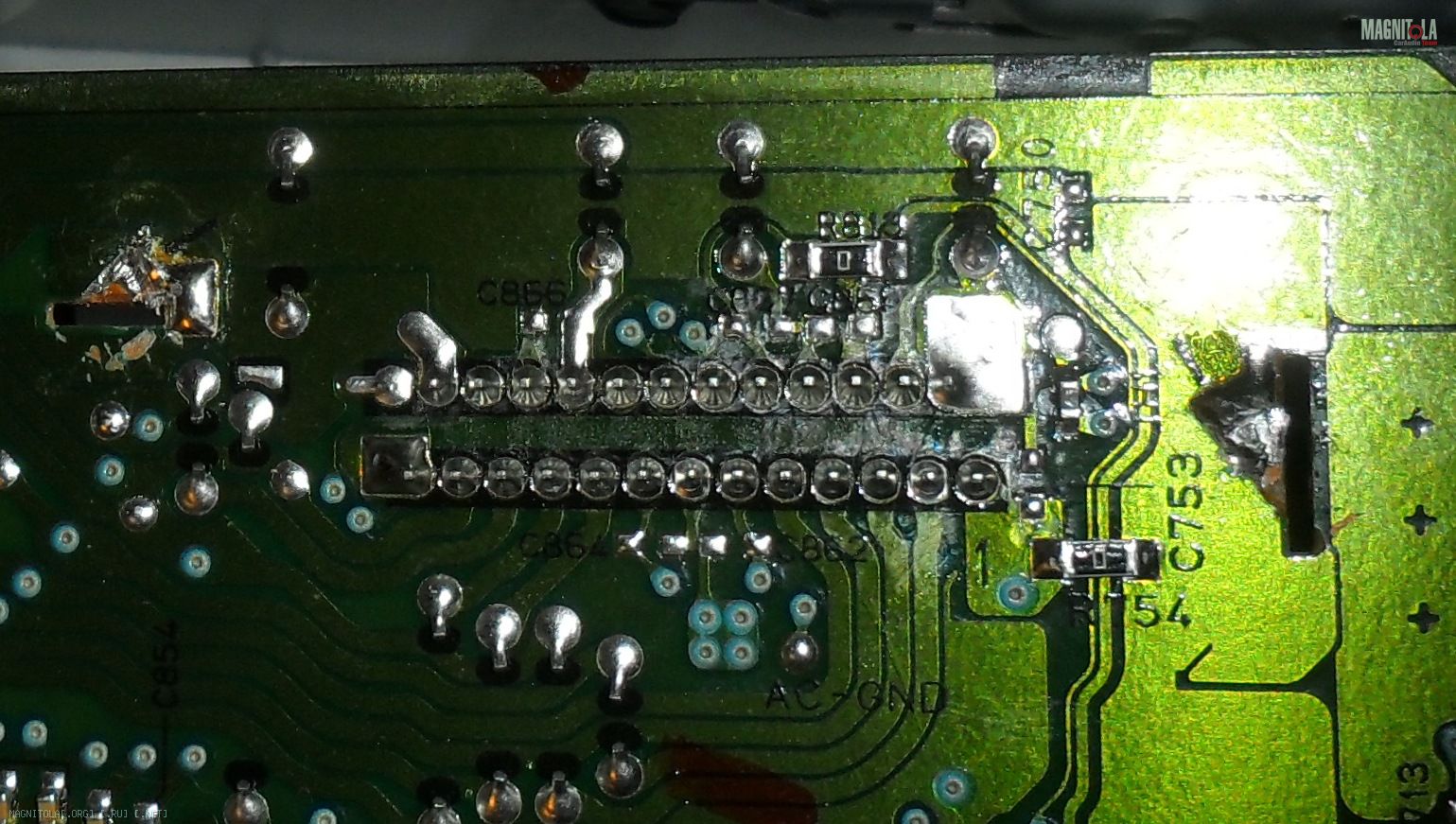

Вложение 497474Вложение 497472

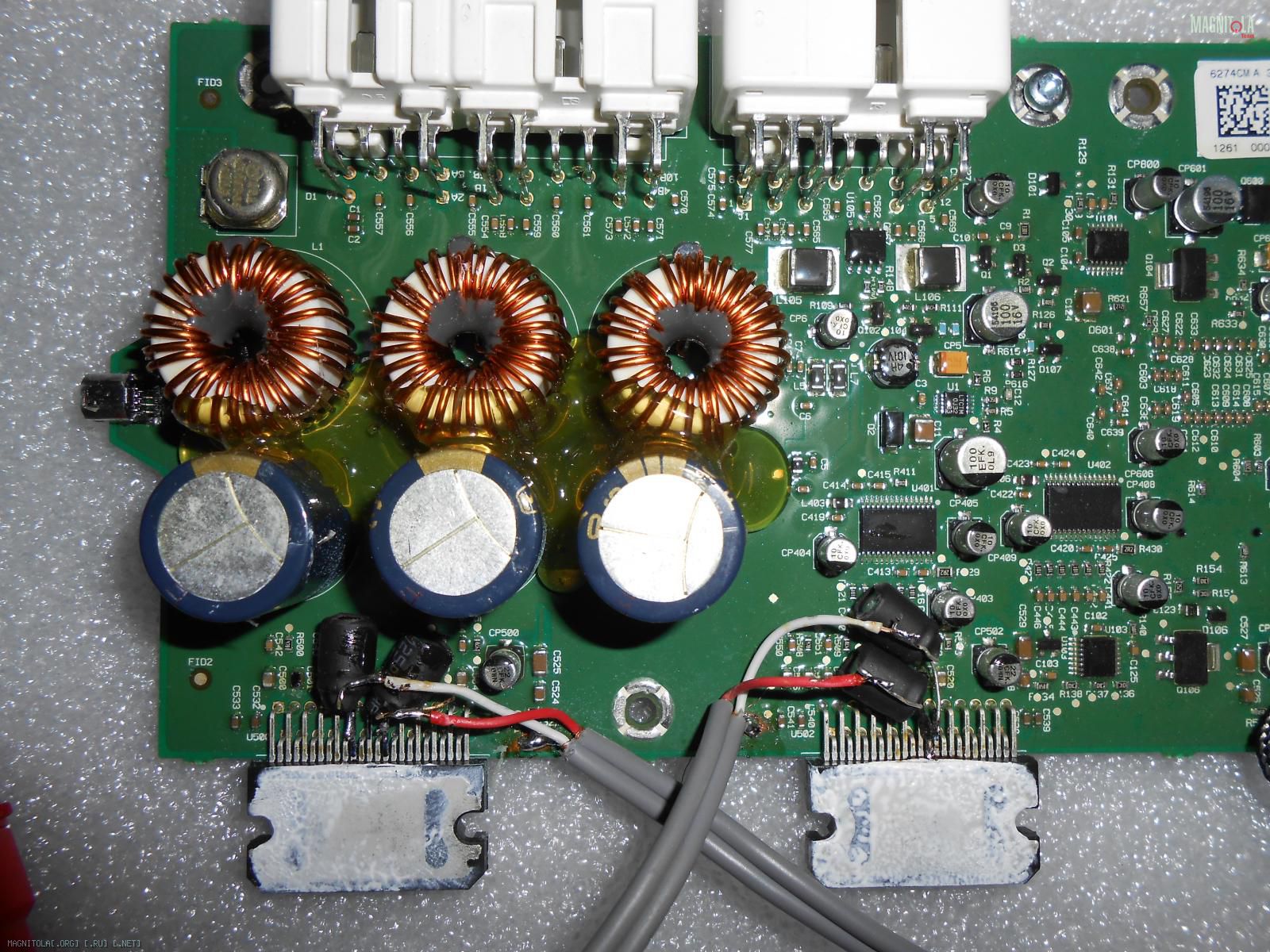

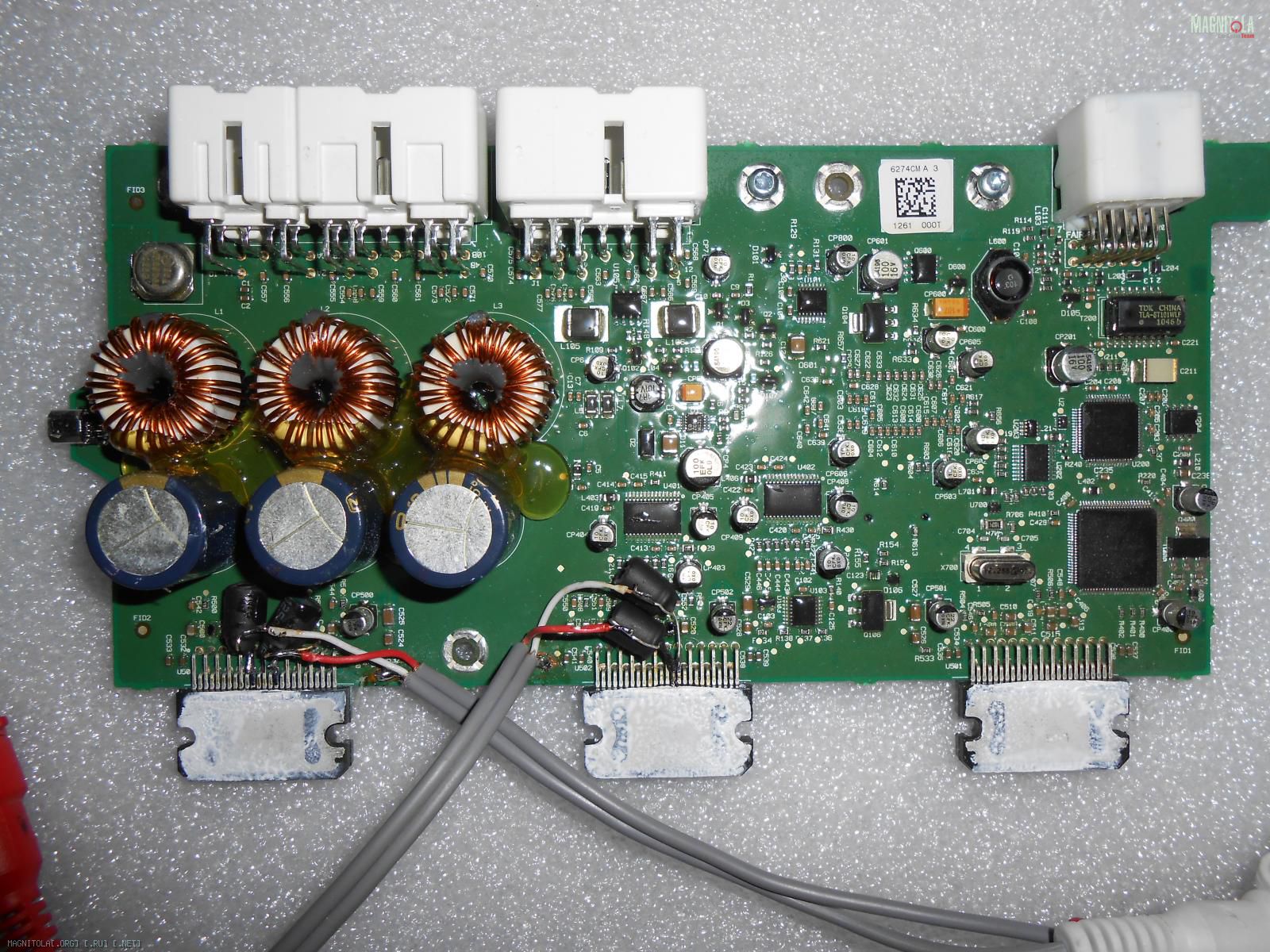

Может это поможет Вложение 497476Вложение 497480 в поиске проблемы?.,
Просто подпаять к ножкам через конденсатор? Ножки впринципе уже найдены, осталось купить кондеи и паять...Цитата:
Сообщение от gena60
Ну а другого не предвидеться,а как уже сказано в посте №2,главное всё понятно.,Цитата:
Сообщение от storman2
Большое Вам всем спасибо! Завтра или чуть позже займусь пайкой, о результате напишу:) Никогда не паял такие мелкие элементы, так что может затянуться на несколько дней.
Это нормальное явление,главное не опускать это дело на нет,Удачи Вам и успехов!!!.,Цитата:
Сообщение от storman2
И еще вопрос - раз мы получается берем линейные выходы напрямую из УЗЧ, может его сменить на более гуманный, и также вывести линейники? Будет ли звук лучше?
Расшифруй.Цитата:
может его сменить на более гуманный
Поменять Toshiba TB2926HQ на например Toshiba TA8272H (вроде даташит такой же) ? Будет ли звук лучше?Цитата:
Расшифруй.
Может тогда сюда http://magnitola.org/vysshii-pilotaz...ye-vyhody.html и посмотреть?.,Цитата:
Сообщение от Флекс 71**
Посмотрел... и...:eek:Цитата:
Сообщение от gena60
Вообщем припаяю линейники, а там как будет денежка - просто куплю что-то посерьезнее...
P.S.: Для интереса - это магнитола kenwood kdc-4047ugy.
Инсталяции все возрасты покорны!!!.,Цитата:
Сообщение от storman2
Для меня все эти схемы тёмный лес :) Но думаю в ближайшее время начну изучать, т.к. пригодится.Цитата:
Инсталяции все возрасты покорны!!!.,
Поймите правильно,не надо искать препятствий,создавать излишние неурядицы-все проходили через это,но оптимизм всегда рулит в полном объёме.,Цитата:
Сообщение от storman2
А куда массу линейников паять? На 13 ногу Pre-GND или 16 ногу AC-GND? Или вообще на корпус ?
---------- Сообщение добавлено 04.01.2014 в 19:51 ----------
+ на 11 и 12 ногу припаял, осталось только минус. Не знаю куда, подскажите?
---------- Сообщение добавлено 04.01.2014 в 21:26 ----------
Скрутил массы обоих линейников и пустил на корпус.
Магнитола включилась - но при переходе в режим "Радио" или "USB" или любой другой резко пишет на экране "PROTECT" и горит красный огонёк на панельке.
Вообще убрал массу - тоже самое.
Сейчас сразу при включении PROTECT.
Что не так? Куда надо массу?
При такой надписи,похоже подпалили МС по 25 ноге,которая подаёт сигнал на проц о состоянии УЗЧ(усилитель звуковой частоты),это по новому ГОСТУ(раньше было УНЧ).Одним словом -этот выход используется для ремота в некоторых ГУ.Судя по описанию проблемы,возникает такая мысль пока.,Цитата:
Сообщение от storman2
Я 25 ногу вообще не трогал, она нормальная вроде сейчас. Т.е. если ее обесточить(отпаять) то всё станет ок?Цитата:
Сообщение от gena60
И все же массу от линейников куда паять?
ищи где накосячил, 99,9999 где то сопля в пайке.Цитата:
Сообщение от storman2
ПОВТОРЯЮ - сигнал на лин. выход следует брать не с ного МС а с конденсаторов которые подключены к соответствующим этим ножкам т.е. входам в МС.
Конденсаторы поставил в выводимых лин. выходах?
---------- Сообщение добавлено 04.01.2014 в 20:34 ----------
НЕ ЛЕЗЬ ТУДА!!! Читай то что выше.Цитата:
Сообщение от storman2
Массу лин. вых бери с 16-й ноги.
+1.,Цитата:
Сообщение от FFZ
Я брал с кончиков ног, где УНЧ припаяна. Через кондёр 16В 1500 (других нету, эти с материнки вытащил). По-другому там к дальним ногам нереально подпаятся с паяльника в 40 ватт.Цитата:
ПОВТОРЯЮ - сигнал на лин. выход следует брать не с ного МС а с конденсаторов которые подключены к соответствующим этим ножкам т.е. входам в МС.
Сейчас всё отпаял - всё равно PROTECT. Трогал только 11 и 12 ногу, ничего не замыкал, припой лишний убрал(пос-61).
Пока не поздно отнесу тому кто шарит :) Ну и до меня видно кто-то в нее залазил, флюс на некоторых местах, пайка явно не с завода в некоторых местах(слишком много, когда везде по чуть-чуть)...
Жесть......Цитата:
Сообщение от storman2
Я не могу понять, вот на кой ты полез это творить если даже после того как в теме в начале тебе всё объяснили, а ты судя по всему ни чего не понял :(.
Так и инфаркт можно получить.,Цитата:
Сообщение от FFZ
итоги как в этом случае, всегда меня лично приводят к аналогии в сравнении - все знают что такое скальпель, в принципе знают как им пользоваться, но вот не возникает же у не обученных вопросов в стиле как вырезать грыжу, ну или вскрыть нарыв.........Цитата:
Сообщение от gena60
Респект!!!-не можешь,не берись:"кондёр 16В 1500 и По-другому там к дальним ногам нереально подпаятся с паяльника в 40 ватт."-напоминает топорную пайку во времена СССР-что есть в хозяйстве,то и использую.....,Цитата:
Сообщение от FFZ
я как это прочёл, так чуть с табуретки не ёпнуся :(....... и ведь это при том, что в самом начале было написано какие следует ставить. тем не менее эти автор пытался приладить только потому, что они были под рукой из какой то МВ, т.е. понимаем, что из дохлой, из нормальной же он не стал бы выдирать кондёры......Цитата:
Сообщение от gena60
далее всё пошло просто закономерно - убийство девайса, по другому и де должно было произойти, но об этом автор естественно не знал..... поэтому я и написал - Жесть :(.
Скоро и мне предстоит продцедура выпаивания линеек из ШГУ(кажется мне в аукс пионера 80 лучше линейки выпаять чем по высокому уровню), так что дядя Федор крепитесь)))
Не думаю,что возникнут сложности,слава богу темка есть http://magnitola.org/vysshii-pilotaz...ye-vyhody.html да и участники помогут дельным советом.,Цитата:
