Межблочный кабель в случае использования высоковольтного выхода из ГУ

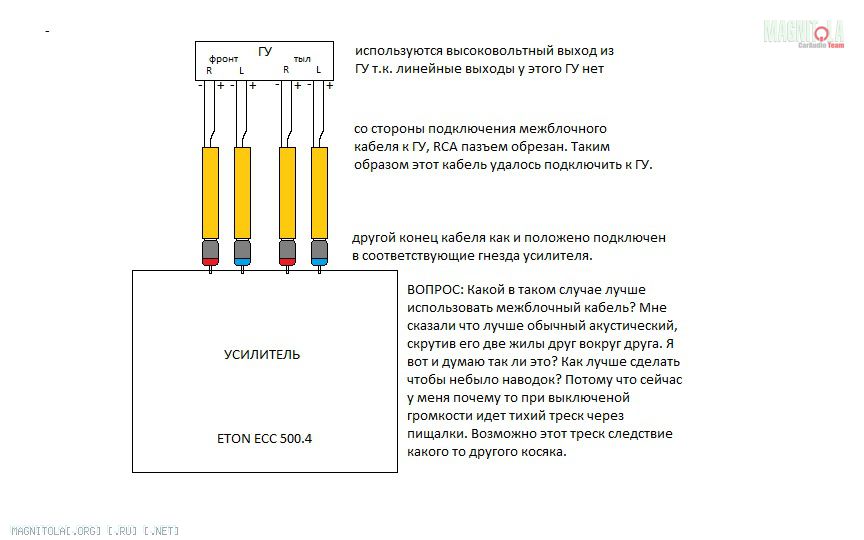

Добрый день! Суть вопроса на картинке:
Вложение 522482
Спасибо.
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
BiOVitos, если что... Так просто... На секундочку.
Вы о высокоуровневых входах в усилителях слышали?
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
Цитата:
Сообщение от
BiOVitos
ТАК ДЕЛАТЬ НЕЛЬЗЯ !!!
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
FFZ, да я бы вывел ТС-а на это. Только более детально и с пониманием.
Он по ходу уже всё равно воткнул по этой схеме...
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
Цитата:
Сообщение от
orbita21 FFZ, да я бы вывел ТС-а на это. Только более детально и с пониманием....
я где то так и предполагал, но подумал..... что наверное правильнее сразу лопатой да и по башке )))
Цитата:
Сообщение от
orbita21 Он по ходу уже всё равно воткнул по этой схеме...
да не, не думаю, он вроде как только присматривается к кабелям.
зы: сорри если обломал :) с педагогическим процессом :)
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
Цитата:
Сообщение от
FFZ правильнее сразу лопатой да и по башке
Знаю я твои методы Дядь Федор )))
Цитата:
Сообщение от
FFZ да не, не думаю, он вроде как только присматривается к кабелям.
Не могу цитировать с этой картинки из первого поста, во второй половине ВОПРОС-а написано что-то такое... в общем похоже что воткнул.
Цитата:
Сообщение от
FFZ зы: сорри если обломал с педагогическим процессом
Да ничего.
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
Цитата:
Сообщение от
orbita21 Знаю я твои методы Дядь Федор
)))
зато эффективно :blush2:
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
Цитата:
Сообщение от
orbita21 BiOVitos, если что... Так просто... На секундочку.
Вы о высокоуровневых входах в усилителях слышали?
Ссори за отсутствие в ветке,... Я новичок, я так понимаю высокоуровневый вход в усилитель это тот который я называю ошибочно высоковольтном. Это вход к которому можно подключить выход из предусилителя ГУ.
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
Цитата:
Сообщение от
BiOVitos Это вход к которому можно подключить выход из предусилителя ГУ.
Нет.
Это вход к которому нужно подключать выход из усилителя ГУ (т.е. провода, к которым динамики обычно подключают).
Выход предусилителя это линейный выход с RCA-разьемами, подключается межблоками к соответствующим входам усилителя (RCA-разьемы)
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
Цитата:
Сообщение от
orbita21 FFZ, да я бы вывел ТС-а на это. Только более детально и с пониманием.
Он по ходу уже всё равно воткнул по этой схеме...
Да я все уже воткнул по такой схеме. Мне сказали что так лучше не подключать. Хочу услышать мнение Вас професионалов))) Если так нельзя то как тогда можно. Я готов все переделать, хочу сделать так как должно быть, а не так чтоб лишь бы работало!)))
-
Вложений: 1
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
Цитата:
Сообщение от
orbita21 Это вход к которому нужно подключать выход из усилителя ГУ (т.е. провода, к которым динамики обычно подключают).
Выход предусилителя это линейный выход с RCA-разьемами, подключается межблоками к соответствующим входам усилителя (RCA-разьемы)
Вроде понятно,... как я и говорил это вот эти входы в усилок? которые красным кружком обведены? Вложение 522666
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
Цитата:
Сообщение от
FFZ ТАК ДЕЛАТЬ НЕЛЬЗЯ !!!
Я так и понял. А как же тогда можно? )))
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
Цитата:
Сообщение от
BiOVitos Вроде понятно,... как я и говорил это вот эти входы в усилок? которые красным кружком обведены?
Вложение 522666
да, это они, в них и нужно подключать
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
Цитата:
Сообщение от
BiOVitos А как же тогда можно?
Усилитель с высокоуровневыми входами.
Преобразователи уровня.
Смена ГУ.
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
Цитата:
Сообщение от
Андреичъ да, это они, в них и нужно подключать
Это я понял, а вот какой кабель тянуть между ГУ и усилком, и какие особенности прокладки этого кабеля нужно учесть чтобы получить наилучший звук???
---------- Сообщение добавлено 14.02.2014 в 17:11 ----------
Цитата:
Сообщение от
orbita21 Усилитель с высокоуровневыми входами.
Преобразователи уровня.
Смена ГУ.
Имеется усилитель с высокоуровневым входом. Какой лучше тянуть кабель взамен RCA кабеля с обрезаным с одной стороны разъемом, который проложен в данный момент нужен? подскажите плииииз. Хочется получить наилучший звук, видел в инете где то какие то подавители шума (или что то в этом роде) нужны ли они.
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
Цитата:
Сообщение от
BiOVitos а вот какой кабель тянуть между ГУ и усилком, и какие особенности прокладки этого кабеля нужно учесть чтобы получить наилучший звук???
Любой медный. Никаких особенностей.
Понятие "наилучший звук" тут как бы... условное, мягко говоря...
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
Цитата:
Сообщение от
orbita21 Любой медный. Никаких особенностей.
Понятие "наилучший звук" тут как бы... условное, мягко говоря...
Спасибо большое. А "+" и "-" скручивать между собой в паре не нужно? Просто изначально все эти пары при демонтаже старой проводке были скручены. Но в штатном варианте эти провода уже шли на колонки, а в моем случае у них впереди еще усилитель.
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
BiOVitos, если хотите подключить усилитель по высокоуровневому входу, то сигнал берите от проводов идущих из ГУ на динамики, и подключаете к соответствующему высокоуросневому входу усилителя. В качестве кабеля, любую МЕДНУЮ витую пару используйте.
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
Цитата:
Сообщение от
BiOVitos А "+" и "-" скручивать между собой в паре не нужно?
Не нужно
Туда как раз заводятся все восемь проводов от акустических резъемов ГУ,
-
Вложений: 1
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
Цитата:
Сообщение от
HaMMeR^2 BiOVitos, если хотите подключить усилитель по высокоуровневому входу, то сигнал берите от проводов идущих из ГУ на динамики, и подключаете к соответствующему высокоуросневому входу усилителя. В качестве кабеля, любую МЕДНУЮ витую пару используйте.
Самый обычный медный провод, самую обычную витую пару? Интернетовская витая пара подойдет? Там как раз 8 жил!)Вложение 522774
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
Цитата:
Сообщение от
BiOVitos Самый обычный медный провод, самую обычную витую пару? Интернетовская витая пара подойдет? Там как раз 8 жил!)
Вложение 522774
если то, что на картинке из меди, то пойдет, только по сечению пусть более старшие товарищи выскажутся.
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
Цитата:
Сообщение от
orbita21 Не нужно
Туда как раз заводятся все восемь проводов от акустических резъемов ГУ,
А какое минимальное сечение жилы этого медного провода должно быть? Извиняюсь если вопрос глупый!
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
Цитата:
Сообщение от
BiOVitos А какое минимальное сечение жилы этого медного провода должно быть?
Я по высокоуровневым не цеплял не разу, ждем более опытных.
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
Цитата:
Сообщение от
BiOVitos А какое минимальное сечение жилы этого медного провода должно быть? Извиняюсь если вопрос глупый!
Ну как минимум - такое же как и сами акустические провода к которым цепляться собираетесь...
---------- Сообщение добавлено 14.02.2014 в 23:51 ----------
Там кстати вроде бы в каждом разъеме 5 проводков, а не четыре, нет?
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
Цитата:
Сообщение от
orbita21 Ну как минимум - такое же как и сами акустические провода к которым цепляться собираетесь...
---------- Сообщение добавлено 14.02.2014 в 23:51 ----------
Там кстати вроде бы в каждом разъеме 5 проводков, а не четыре, нет?
не не, там на каждом высокоуровневом входе на усилке по 4 провода
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
Цитата:
Сообщение от
FFZ ТАК ДЕЛАТЬ НЕЛЬЗЯ !!!
ПРОСТО НЕДОПУСТИМО!!!, +1.,
---------- Сообщение добавлено 15.02.2014 в 00:16 ----------
Цитата:
Сообщение от
HaMMeR^2 если то, что на картинке из меди, то пойдет, только по сечению пусть более старшие товарищи выскажутся.
Входные токи не значительные,поэтому сечение для такого подключения не столь критично 0,75 квадрата достаточно будет.Здесь важнее другой аспект-это длинная линия-сколько по пути к усилителю кабель наберёт помех на входе усилителя(да и такое подключение по вопросу о качестве, само по себе не говорит о нём).Одним словом -относительное.,
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
Цитата:
Сообщение от
orbita21 Ну как минимум - такое же как и сами акустические провода к которым цепляться собираетесь...
Не помню кто, но вроде 1,5кв.мм. советовал, или даже менее. Но запас, я думаю, не повредит.
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
Цитата:
Сообщение от
BiOVitos А какое минимальное сечение жилы этого медного провода должно быть? Извиняюсь если вопрос глупый!
вопрос не глупый хотя и элементарный, важно что мыслишь и возникают вопросы :).
суть ответа в этой цитате :
Цитата:
Сообщение от
gena60 Входные токи не значительные,поэтому сечение для такого подключения не столь критично
в этой цитате суть нюансов, которые при выборе кабеля следует учесть :
Цитата:
Сообщение от
gena60 Здесь важнее другой аспект-это длинная линия-сколько по пути к усилителю кабель наберёт помех на входе усилителя
Чтоб гарантировано не попасть в неприятность - ловля помех кабелем, следует использовать кабель структуры витая пара в экране.
Наиболее распространённый и узнаваемый :) кондидат кабеля на эту роль это Canare L2TS.
Экраны всех четырёх проводов следует вывести на стороне кабеля подключаемого к ГУ и подключить к масса, т.е. тот же корпус ГУ может исполнить эту роль, винтики на задней части ГУ всегда можно найти, подо который используя круглую клемму и посадить проводки экранов кабелей.
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
Цитата:
Сообщение от
FFZ Наиболее распространённый и узнаваемый кандидат кабеля на эту роль это Canare L2TS.
Экраны всех четырёх проводов следует вывести на стороне кабеля подключаемого к ГУ и подключить к массе, т.е. тот же корпус ГУ может исполнить эту роль, винтики на задней части ГУ всегда можно найти, подо который используя круглую клемму и посадить проводки экранов кабелей.
Обратить внимание на эту рекомендацию- ОБЯЗАТЕЛЬНО.,
-
Re: Межблочный кабель в случае использования высоковольтного выхода из ГУ
Друзья, всем спасибо огромнейшее. Вопросов пока больше нет.
