Комутация силы (+)

Ребята добрый всем день !

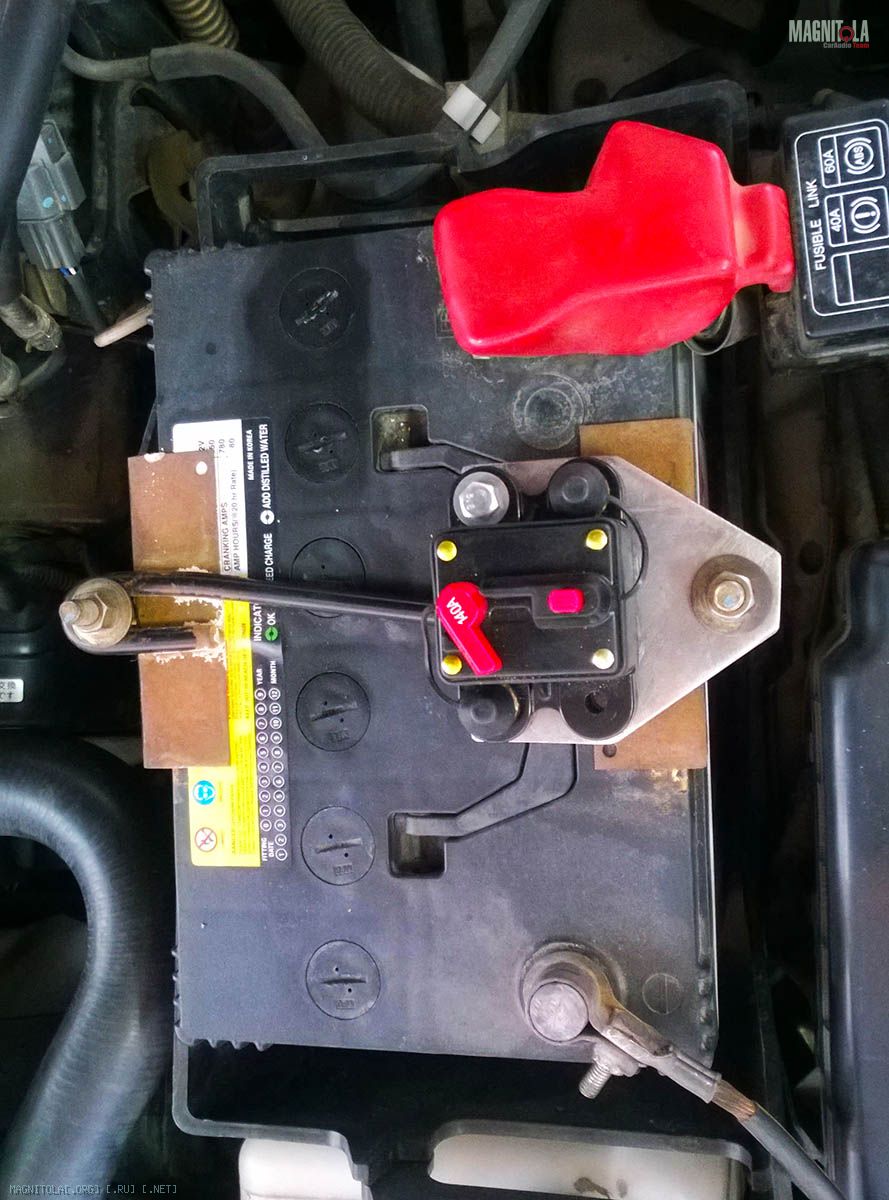

не страшно если от клеммы плюса до автомата всего 6 см ? Планирую следать медной шинкой переход...
Вложение 558158
13.04.2014, 13:28
Васян

Re: Комутация силы (+)

та можно, только шинку медную обработать и в термоусадку
13.04.2014, 13:33
Nikol@y

Re: Комутация силы (+)

В усадку однозначно - чем обработать ?
13.04.2014, 13:35
Васян

Re: Комутация силы (+)

да хоть лаком для ногтей, чтобы не окислялся
13.04.2014, 13:43
Nikol@y

Вложений: 3

Наконечники на силу (+)

Такие наконечнике лучше медные где взять ?
Вложение 558172 Вложение 558174 Вложение 558176
13.04.2014, 13:44
IntegratorX

Re: Комутация силы (+)

- на какую клемму автомата пойдёт шина с + АКБ? )) на ближайшую?
- как будет шинка крепится к клемме? какова площадь сечения шинки?
- трапецевидная пластинка под автоматом металлическая?
- контакты на автомате будут защищены только резиновыми нашлёпками сверху?
........
13.04.2014, 13:57
Nikol@y

Re: Комутация силы (+)

автомат уже перевернул - плюс пойдет на ближайший контакт автомата сверху - потому что так и не узнал есть ли ввод и вывод у автомата или контакты равнозначны....(как бы вопрос)
шынка медная 20 мм на 4 мм на 65 мм (длинна), площадь контакта не высчитывал но для автомата и клемы она максимально возможная (поэтому и выбрал шинку, а не два наконечника с проводом)
пластина под автоматом из нержавейки 4 мм - можно так ?
- пока вопрос - нужен совет как можно еще их защитить (контакты на автомате) ?

---------- Сообщение добавлено 13.04.2014 в 20:58 ----------

Цитата:

Сообщение от Васян

да хоть лаком для ногтей, чтобы не окислялся

Есть такой - даже прозрачный )
13.04.2014, 14:10
IntegratorX

Re: Комутация силы (+)

Цитата:

Сообщение от Nikol@y

автомат уже перевернул - плюс пойдет на ближайший контакт автомата сверху - потому что так и не узнал есть ли ввод и вывод у автомата или контакты равнозначны....(как бы вопрос)
шынка медная 20 мм на 4 мм на 65 мм (длинна), площадь контакта не высчитывал но для автомата и клемы она максимально возможная (поэтому и выбрал шинку, а не два наконечника с проводом)
пластина под автоматом из нержавейки 4 мм - можно так ?
- пока вопрос - нужен совет как можно еще их защитить (контакты на автомате) ?

---------- Сообщение добавлено 13.04.2014 в 20:58 ----------

Есть такой - даже прозрачный )

если автомат перевернул, то теперь коммутация правильная
по идее площадь сечения шинки должна быть больше чем у провода питания после автомата..
подумай над коробкой аля
http://magnitola.org/users/photo/241...onda%20416.jpg
13.04.2014, 14:27
Васян

Re: Наконечники на силу (+)

в любом магазине электрики
13.04.2014, 14:39
Nikol@y

Re: Комутация силы (+)

Я поэтому шинку и решил, что всяко площадь контакта и всего проводника будет больше нежели кабеля. Про коробочку подумаю что нить....
13.04.2014, 14:40
Nikol@y

Re: Наконечники на силу (+)

Цитата:

Сообщение от Васян

в любом магазине электрики

не в любом....
13.04.2014, 14:46
Васян

Re: Наконечники на силу (+)

тогда в том, в котором есть наконечники

---------- Сообщение добавлено 13.04.2014 в 14:46 ----------

в сварочных магазинах есть 100%
13.04.2014, 15:10
Nikol@y

Re: Наконечники на силу (+)

Цитата:

Сообщение от Васян

тогда в том, в котором есть наконечники

---------- Сообщение добавлено 13.04.2014 в 14:46 ----------

в сварочных магазинах есть 100%

в чип анд дипе уже нашел....:-)
14.04.2014, 22:03
mark30

Re: Наконечники на силу (+)

Цитата:

Сообщение от Nikol@y

Такие наконечнике лучше медные где взять ?
Вложение 558172 Вложение 558174 Вложение 558176

что за кабель?
15.04.2014, 00:07
gena60

Re: Наконечники на силу (+)

Цитата:

Сообщение от Nikol@y

в чип анд дипе уже нашел....:-)

ну и правильно,можно и устанавливать уже.,
15.04.2014, 02:02
Nikol@y

Re: Наконечники на силу (+)

Цитата:

Сообщение от mark30

что за кабель?

Кабель - плюсовая клема с экскаватора Хитачи вроде...
