EMMA + предохранители

Добрый вечер!

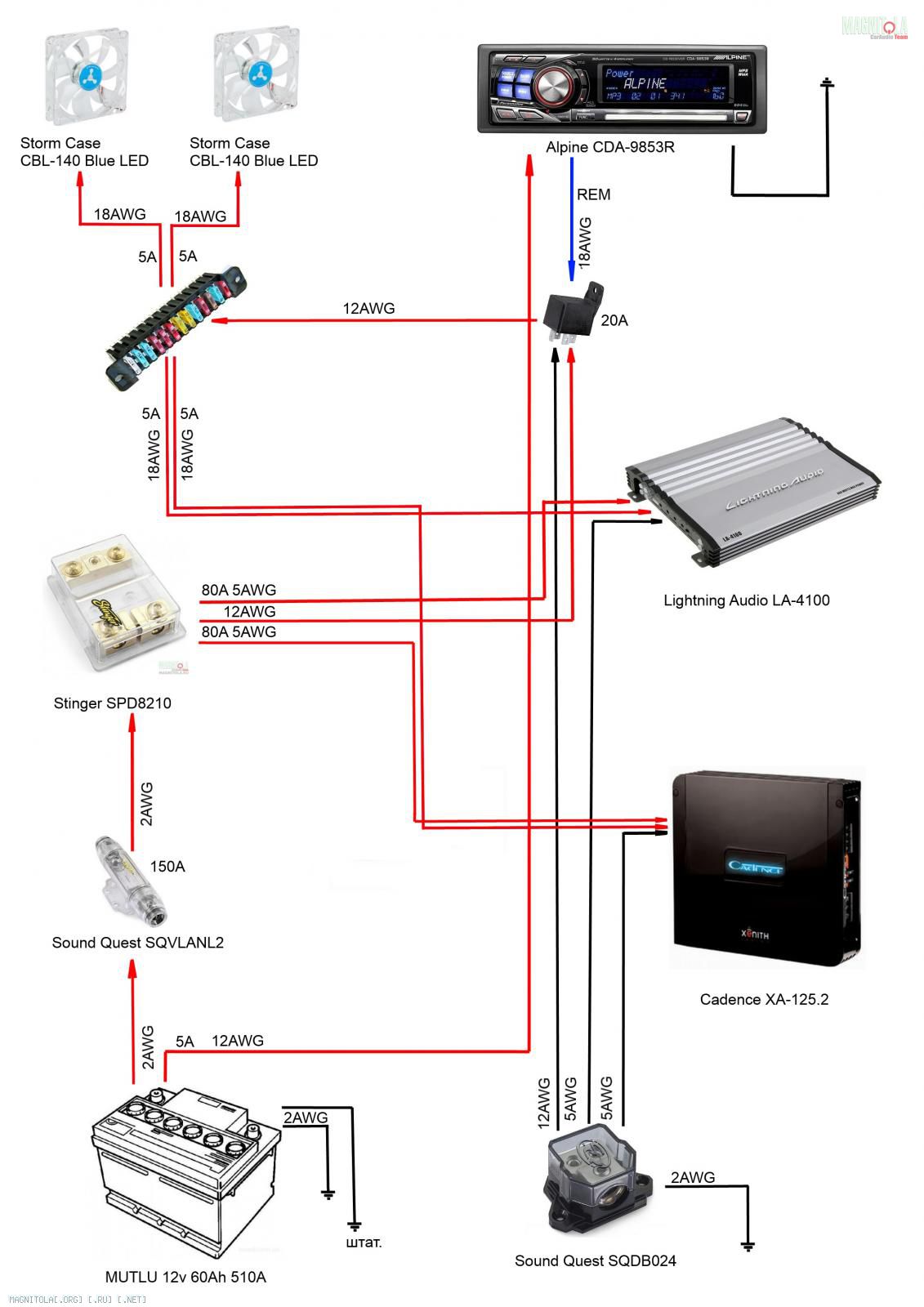

И так подготовил вроде бы всю схему проводки, собрался с мыслями на 14 июня, и не тут то было, подрастроили меня, сказал что проводка не верно предохранителями защищена, фото: Вложение 581100
Какие указали ошибки:
1) Предохранитель стоит 150А(кабель КГ35), потом 2х80А(кабель КГ16) не верно сказали, сумма последующих не должна привышать первый, не понятно мне, мы же защищаем сам кабель, сечение подобрано верное, просто в первом случае стоит запас по кабелю, что так и вправду нельзя?
2) Не верные предохранители на реле, 20А не может быть, ну ведь там я разводку кинул по 5А четыре предохранителя, по сечению опять же кабелей верное, не понятно что тут не так и как правильно переделать.
Далее уточню, предохранители ANL очень редкие оказались по крайней мере в моём городе, 150А стоит 500р, по 60А вообще нету таких ANL, что предложите?

Цитата:

---

Сообщение от F4nG

Далее уточню, предохранители ANL очень редкие оказались по крайней мере в моём городе, 150А стоит 500р, по 60А вообще нету таких ANL, что предложите?

---

Автомобильные MIDI.

---------- Сообщение добавлено 26.05.2014 в 22:47 ----------

Хотя, нет, перепутал. MIDI - это MINI ANL, но у ANL тоже есть автомобильный аналог.

Цитата:

---

Сообщение от Tim635

Автомобильные MIDI.

---

За 2 недели перезаказывать распеределитель(ждать около недели) предохранители и т.п. Если можно конечно по уверенней советы решения данной проблемы... или разьяснения по существующей...

а заказать через интернет магазин то что нужно?Или попросить кого нибудь выслать?я в Митино брал разные..

http://magnitola.org/o-kommutacii/15...ranitelei.html
если нормы выходят за рамки - меняй....

Вообще вижу никто смысла не понял!!!! У меня кабель КГ35(это примерно 2 GA) на него макс пред 150А, так вот у меня на него 120, как бы норма, но талее он разветвляется на 2 КГ16, для них норма 80А на каждый, я сделал 80А, но если сумировать 80А, то 160А будет это как мне сказали нельзя так...

Цитата:

---

Сообщение от F4nG

У меня кабель КГ35(это примерно 2 GA) на него макс пред 150А, так вот у меня на него 120, как бы норма, но талее он разветвляется на 2 КГ16, для них норма 80А на каждый, я сделал 80А, но если сумировать 80А, то 160А будет это как мне сказали нельзя так...

---

Тоже не вижу проблемы. Главный пред на 150А защищает один кАбель до(!!!) дестриба,далее после дестриба на каждый кАбель свой пред соответствующего номинала. Не вижу проблемы...

---------- Сообщение добавлено 26.05.2014 в 23:47 ----------

Цитата:

---

Сообщение от F4nG

но если сумировать 80А, то 160А будет это как мне сказали нельзя так...

---

А зачем их сумировать!? Каждый пред защищает свой кАбель.

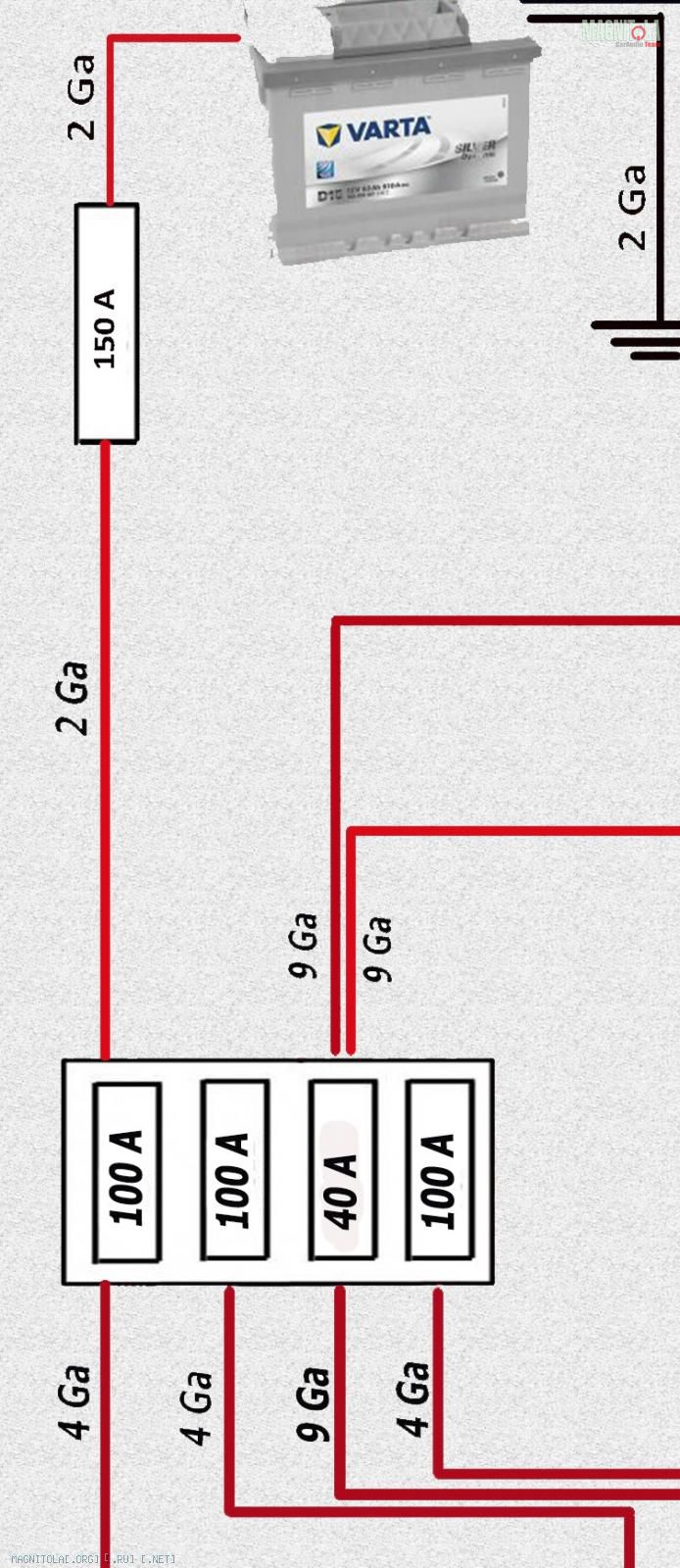

Тож самое и у меня...главный 150А после на каждый кАбель свой пред(в сумме большего номинала,чем главный). Проблем ни у одного судьи не возникло:
Вложение 581172

С одной стороны, я верно мыслю, но с другой стороны если каким-то боком сразу перемыкаются 2 КГ16, то тогда нагрузка большая на основной предохранитель и он перегорит, неужели они так парятся за мой основной пред, да х*ен с ним пускай горит! Просто я так понимаю намёк идёт на длину кабеля, пропускаемый ток, но у меня там всё с запасом я балы терять не хочу, конечно я думаю от судьи будет зависеть, думаю всеравно штрафанут, типо повышенный риск возникновения возгорания на основном кабеле, хотя он в дополнительной изоляции, хз кароче в теории за доп изоляцию тоже ампер добавить можно, но это им врятле докажешь... Поэтому прошу идей участников и судий...

---------- Сообщение добавлено 26.05.2014 в 23:55 ----------

Цитата:

---

Сообщение от Black Angel

Тож самое и у меня...главный 150А после на каждый кАбель свой пред(в сумме большего номинала,чем главный). Проблем ни у одного судьи не возникло:
Вложение 581172

---

Простите, вы участник соревнований???? В какой категории если не секрет? И где участвовали?

Цитата:

---

Сообщение от F4nG

Простите, вы участник соревнований???? В какой категории если не секрет? И где участвовали?

---

ЕММА,АМТ...прошлый сезон "Любитель анлим",в данном сезоне "Мастер анлим". Вопросов ни разу не возникло. Все преды согласно таблице.

Цитата:

---

Сообщение от F4nG

но с другой стороны если каким-то боком сразу перемыкаются 2 КГ16, то тогда нагрузка большая на основной предохранитель и он перегорит

---

нагрузка в первую очередь пойдёт на пред с меньшим сечением,стоящим в дестрибе.По вашей схеме сгорит один из предов на 80А. Именно они и защищают провода кг16.
