Ну это только одну проблему решили, а там еще хотелка по поводу поканального включения имеется.Цитата:
Сообщение от Max-x-x
Вид для печати
Ну это только одну проблему решили, а там еще хотелка по поводу поканального включения имеется.Цитата:
Сообщение от Max-x-x
Речь об отсутствии графика, а импеданс да, 4 ома.Цитата:
Сообщение от fox proteus
Тему можно закрывать. Всем спасибо. Не смею больше флудить не Вашем форуме для грамотных. Проще бообще ничего не спрашивать, чем выслушивать понты и смешки. Есть тут люди которым достаточно информации выданной мной, но по большей части лишь неуважение. Спасибо тем кто откликнулся, буду доходить сам, или искать инфу на другом ресурсе.
Так Вы же сами вместо того чтобы тупо выложить фотки, из пустого в порожнее переливаете)))Цитата:
Сообщение от Торч'neo
Напомню, тема называется "распил кроссовера" .Цитата:
Сообщение от Торч'neo
Что можно обсуждать если нет в теме того, что Вы планировали распилить???

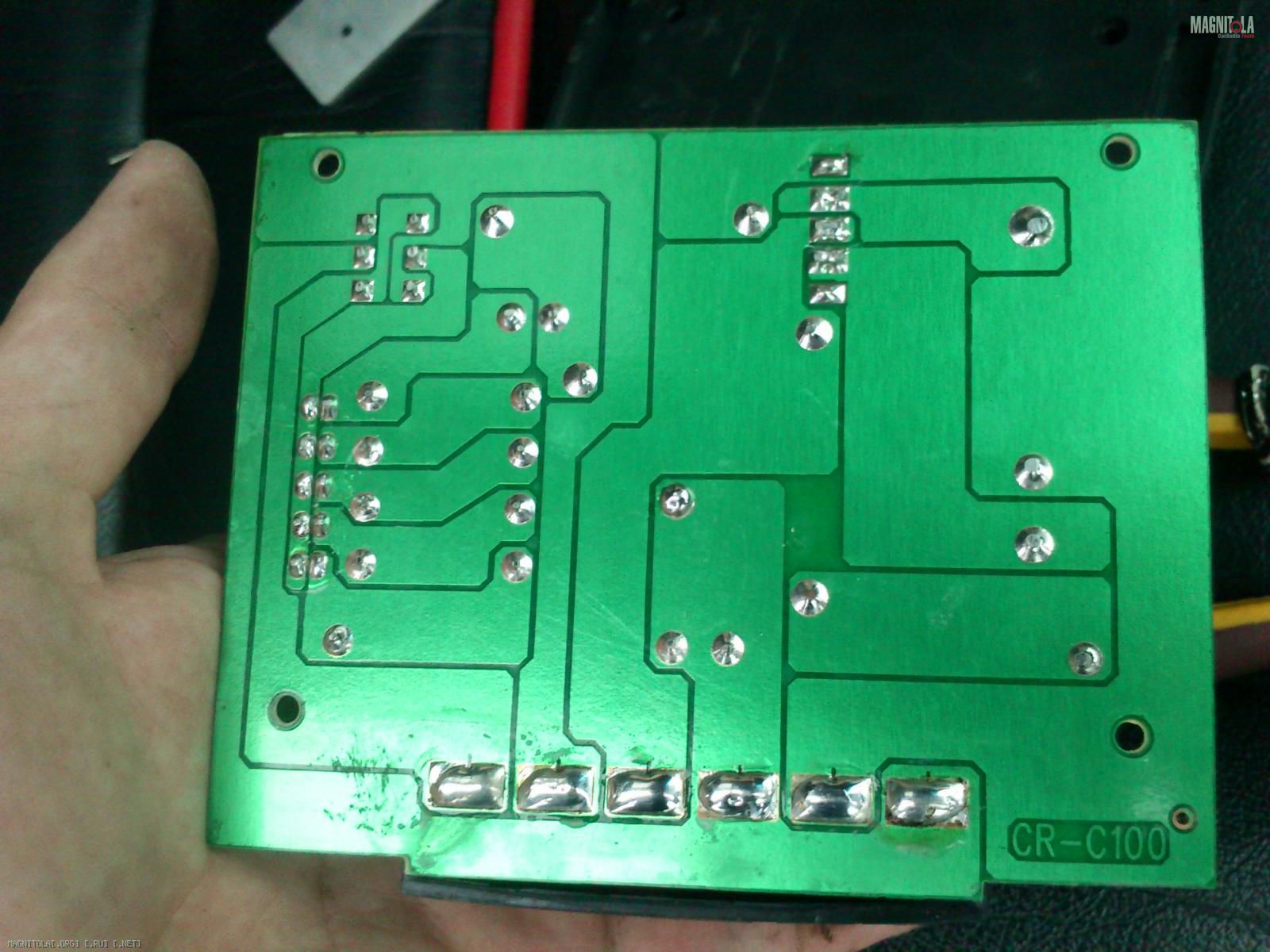

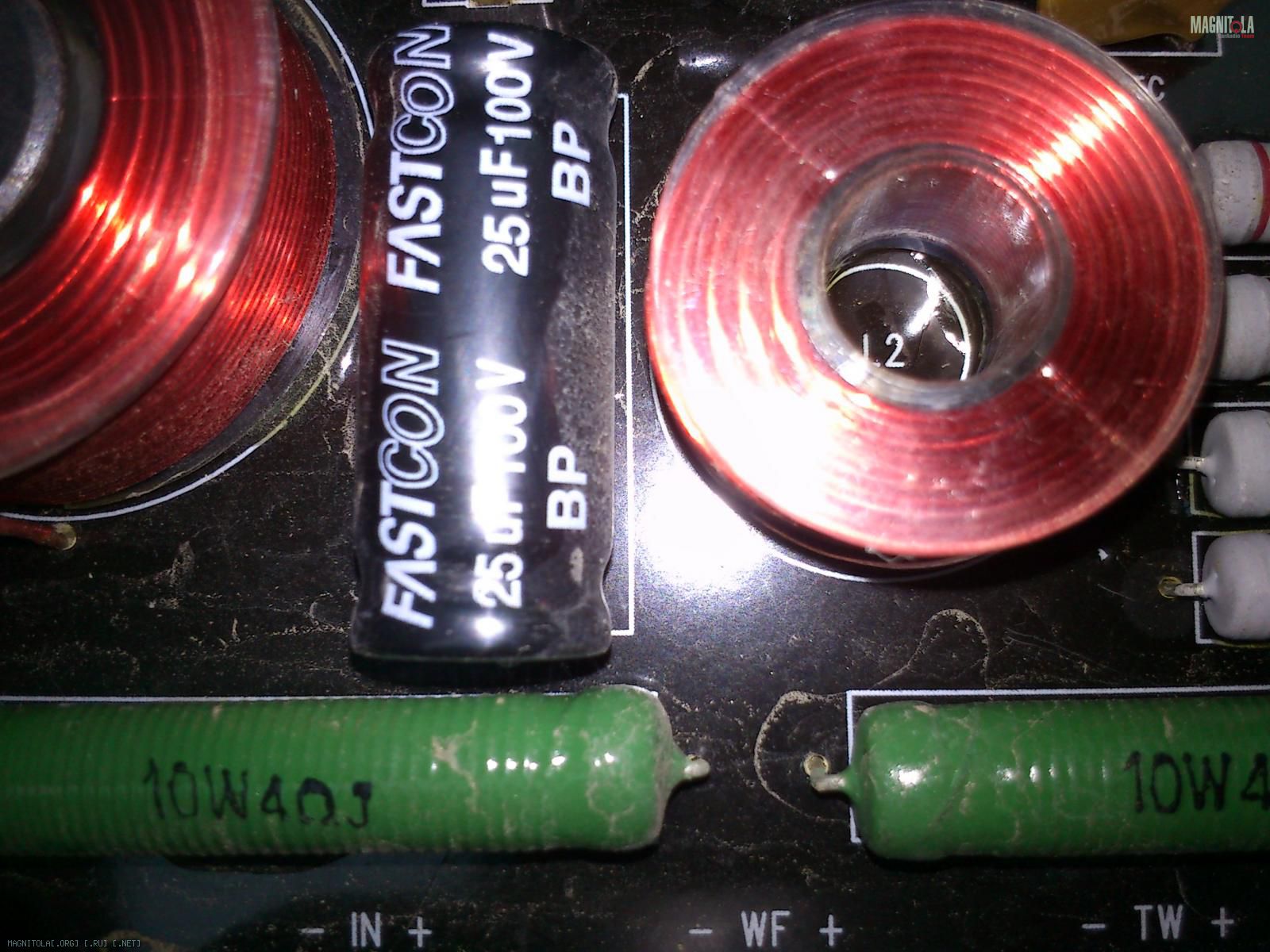

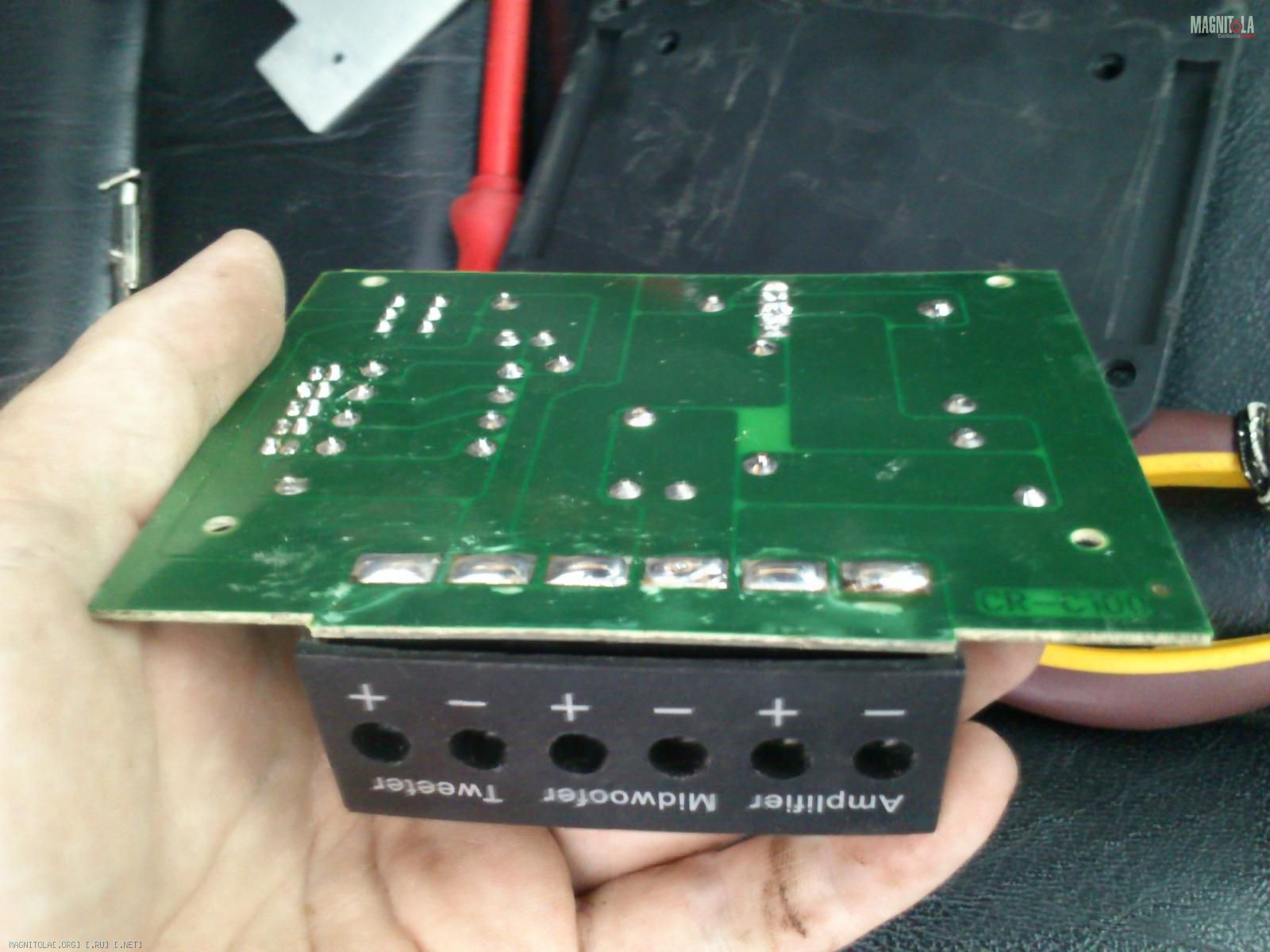

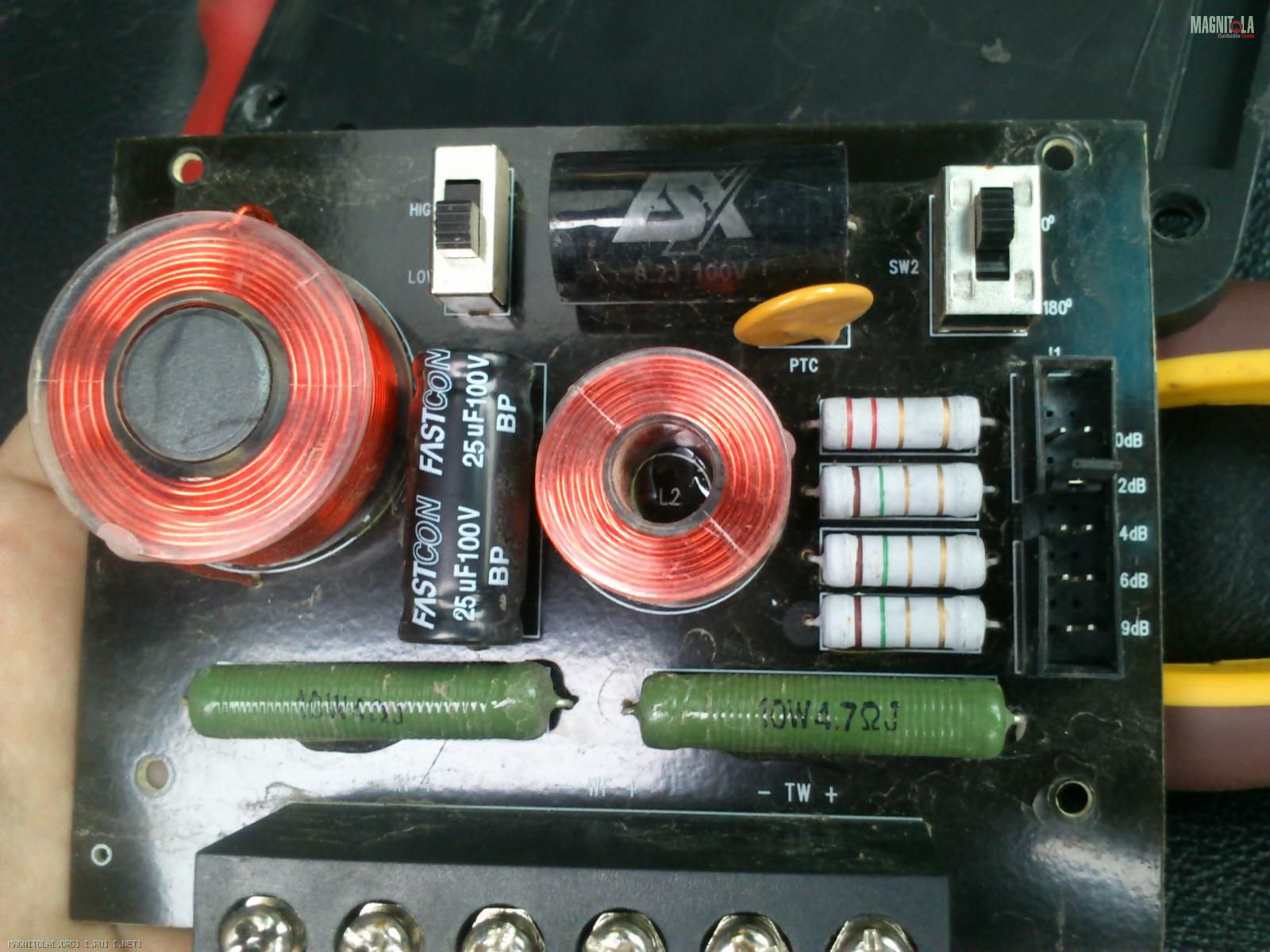

Вложение 623076Вложение 623078Вложение 623082Вложение 623092
Собственно вот.
С этого и надо начинать было, с самого начала,тогда и вопрос решался, бы быстрее.,Цитата:
Сообщение от Торч'neo

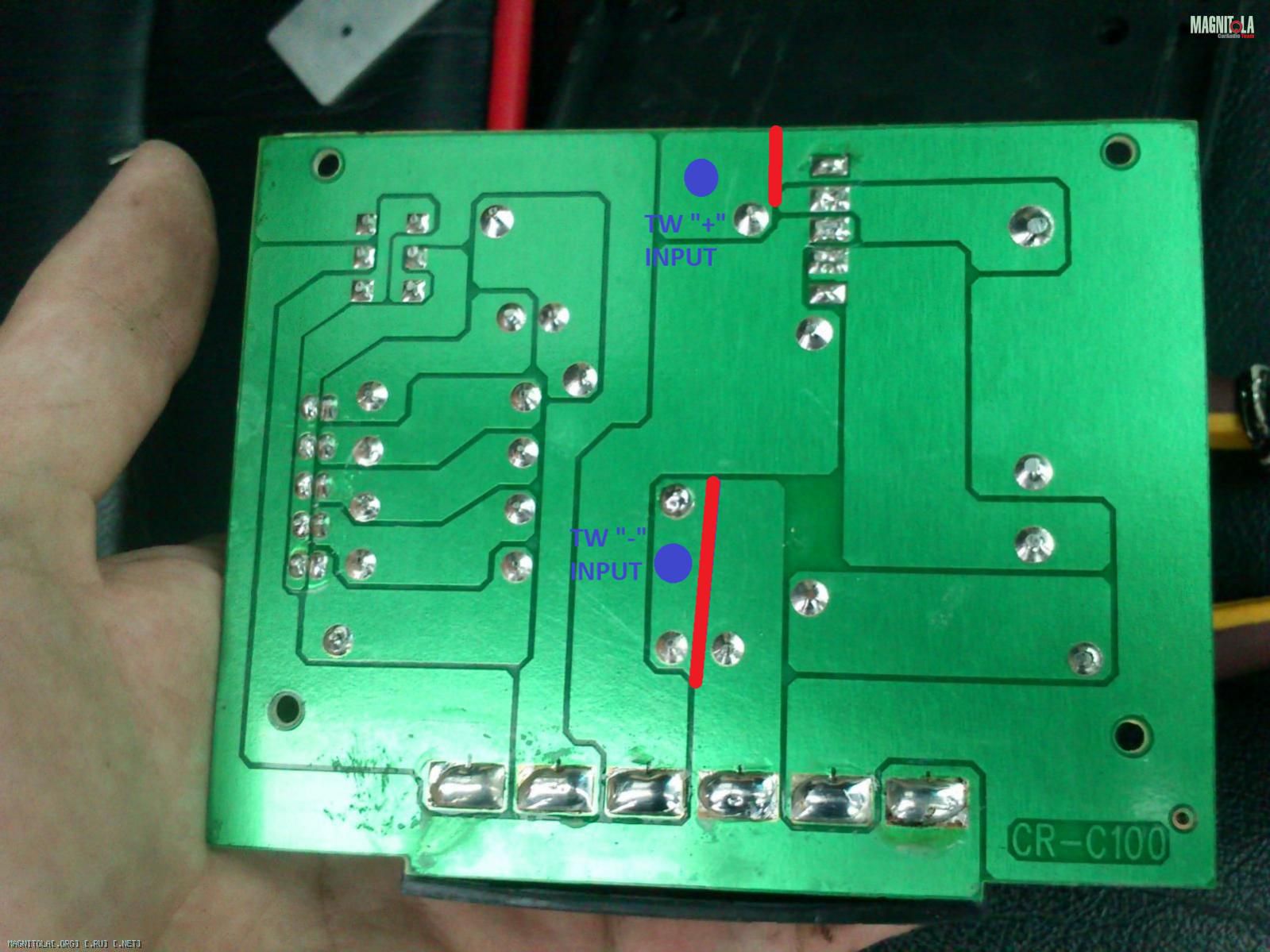

Красное - линии, по которым перерезать дорожки. Синее - точки, куда подавать сигнал с усилителя. Верхняя точка - "+" с усилителя, нижняя (в центре платы) - "-" с усилителя. Можно зачистить плату от лака и припаять провода снизу, а можно предварительно провсерлить отверстия и продеть провода сверху. Пофик. Только прошу, сделайте красиво, с клеммочками:) И тут потом фотки покажите. А мы уж, так уж и быть, попросим админов потересть срач и перенести в "Высший пилотаж", чтобы тема служила примером, каак резать кросс Вашей модели акустики;)
Вложение 623174
Для того, чтобы смоделировать фильтры и получить частоты срезов не хватает номиналов катушек (кстати, на одном каркасе мидбасовой части кросса, похоже, намотаны две катушки, выводы которых переключаются переключателем High/Low) А эти номиналы обычно никто не пишет:(
Кстати, если так разрезать кросс, то вся функциональность сохранится (оперативное переключение фазы твиттера, настройка аттенюации твиттера. [s]Кстати, аттенюация сделана "в лоб". Т.е или частота, или добротность кросса будут меняться вместе с изменением уровня аттенюации. Советую проверять получившуюся частоту и крутизну среза по АЧХометру. Вероятно, при слишком низких значениях аттенюации, перегиб АЧХ фильтра пищалок слишком резкий и в этом месте вылазит горб, что тоже даёт некую бяку в звуке.[s] Нормальная там аттенюация, Г-образная. НИ частота, ни добротность не меняются.
Кстати, если на ВЧ - полноценный фильтр второго порядка, то на НЧ - первый порядок + цепь Цобеля. Переключатель High/Low переключает частоту среза фильтра. Как показывает практика, для мидбаса в двухполоску - то, что надо. Главное, чтобы частота среза была удобная, а не 800 Гц, как у одного ЭОСовского кросса:) Частоты срезов проще измерить АЧХометром, ибо номинал катушек я лично угадывать не умею)))
В этом кроссовере нет в одном дросселе двух обмоток,переключатель High/Low коммутирует дроссели,в зависимости от уровня среза.,Цитата:
Сообщение от fox proteus
Я может не разглядел... Маленькая - на твиттер, большая - на мидбас. Причём, под большой на плате три вывода. А где третья катушка?:) или две друг над дружкой?Цитата:
Сообщение от gena60
Насмартфонил
