Здравствуйте, потихоньку собираю АС в своей машине и вот дошло дело до схемы подключения. Начитавшись форума, согласно таблицам и своим устройствам нарисовал схему подключения. Не могли бы вы прокомментировать, добавить или может надо что то изменить. Сразу скажу, что земля, как и должно быть, будет такими же проводами что и "+", просто не стал засорять схему. Второго усилителя пока нет (который Quattro), но он в планах. Не переборщил ли я в проводах и предах на ГУ и Процессор?
Вложение 660678
Есть то же самое в другом формате?Цитата:
Сообщение от AndreyZak
Да, вот Word.
Или какой нужен формат?
Графический,кроме пдф-а и бмб.
Нет графической нет, рисовал в обычном Word последней версии.
В схеме всё адекватно,но на бит ван пред можно плставить Ампер на 5 в дистрибьютер.
Ясно, спасибо. Тоже думал про 5А. Кстати я планировал найти такой дистрибьютер, чтобы эти все преды были в нем, просто так нарисовал для наглядности. Что то типа вот этого Connection SFD 41C, но поменьше.
Это чево:search:Цитата:
Сообщение от Dima1982
Ваша схема в джипегеЦитата:
Сообщение от AndreyZak
А, просто в другом формате, спасибо.
Сразу не узнали?))))))))))))))))))))Цитата:
Сообщение от AndreyZak
:laugh3::laugh3::laugh3: Да не, я просто подумал что вы что то исправили или дополнили, но ни чего не найдя написал "чей то".
Вот кстати выбрал подходящий мне распределитель, правда останется лишний вход, ну да ладно вдруг я еще чего подключить решу :)
Схему дополнил:Вложение 660776
Акробат из пдф делает джипег
Подскажите, бывают ли в природе распределители питания например: вход 4 или 8 GA, а выходы ну скажем 16 GA или меньше? Встречались кому такие?
---------- Сообщение добавлено 23.10.2014 в 23:19 ----------
P.S. Забыл спросить, скажите кабельные концы которые втыкаем в распределитель, надо как то обжимать или просто зачистил, вставил, затянул? Спасибо.
Смотря что за зажимы) но как правило,если дырка круглая...вставляем так)зачистил...воткнул,получаем удовольствие)))Цитата:
Сообщение от AndreyZak

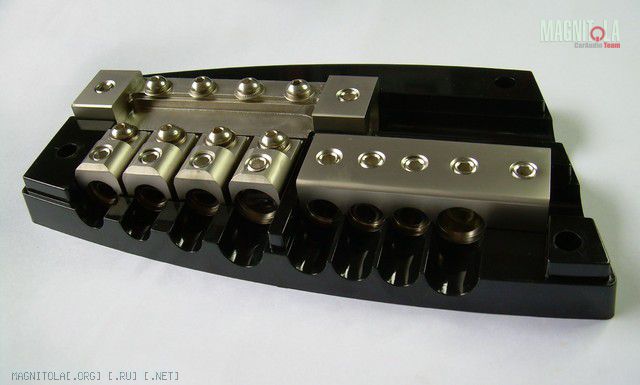

Зажимы вот такие:
Вложение 661412
Есть обжимные трубки (DAXX, например)Цитата:
Сообщение от AndreyZak
http://www.sound-drive.kz/media/djca...20t62%20t66png
Ну вот собственно про это и спрашиваю, можно голый кабель совать или же лучше в трубку об жать.
я бы и голый засунул, но если не лень, то можно и в трубку, красивее будет)
сразу не разглядел, там же сверху крышкой закрывается, смысл трубки тогда...если провода плотно крышкой прижимаются
Мини АНЛ на номинальный ток 5 А не существует .Придётся ставить 30А и соответствено увеличивать сечение проводов.И на всякий пожарный проверьте ток короткого замыкания Вашего АКБ.Если менее 600А,то предохранитель в 200А смените на 150А.Цитата:
Сообщение от AndreyZak
Подскажите как это сделать?Цитата:
Сообщение от Matvey498
У меня там стоят провода 8AWG они разве не до 50А? Если я меняю 5А и 15А на 30А, то получается мне по правилам общий пред надо ставить аж на 320А.Цитата:
Сообщение от Matvey498
---------- Сообщение добавлено 24.10.2014 в 21:57 ----------
На ebay сейчас нашел от 15А можно заказать.
---------- Сообщение добавлено 24.10.2014 в 22:05 ----------
Уже заказал :)
Не надо ставить 320А.Дело в том,что в этих "правилах" указан МАКСИМАЛЬНО допустимый ток.,который от реально потребляемого отличается в разы.Цитата:
Сообщение от AndreyZak
На АКБ должно быть написано,или в паспорте на АКБ.Цитата:
Сообщение от AndreyZak
Я про другое правило, когда общий пред должен быть больше или равен по амперам сумме всех потребителей. Разве нет такого правила?Цитата:
Сообщение от Matvey498
Нет.Это ориентир,но не правило.Более того,в Вашей аудиосистеме (при правильной настройке на качество) ток потребления едва превысит 20А при уровне громкости 88 дб.Цитата:
Сообщение от AndreyZak
Понял, спасибо за советы. Подскажите еще если знаете, как лучше перейти с кабеля 8AWG на более мелкий? А то распределителей меньше 8AWG не могу найти.
Да не переходите и всё. Если сильно уж припечёт,воспользуётесь клемниками из "Электротоваров".Цитата:
Сообщение от AndreyZak
Кабель питания магнитолы 16AWG, как же мне его в дырку 8AWG в распределителе вставить?
Разобрать шильцем разъём и подпаяься к ламельке.Таким образом я ухитрился 2Х6 кв мм протянуть питание к ГУ.Цитата:
Сообщение от AndreyZak
А если 2х16 зажать в одну гильзу и вставить в 8, так можно делать?
Можно. На соединени термоусадку.Цитата:
Сообщение от AndreyZak
