Ребят,задолбался(нет звука навигации в alpine 910r)

в настройках проца выбрать navi mix on,настроить громкость mix level и guide cont 1

Цитата:

---

Сообщение от sergio_l

в настройках проца выбрать navi mix on,настроить громкость mix level и guide cont 1

---

Всё настроено.Не помогает.

Цитата:

---

Сообщение от Счастливый

1. Т.е.,на процессоре Alpine PXA-H700,есть специальные два входа для rca, под нави?
2. В момент активации голоса,звук основной системы приглушается.О чём это говорит?
3. Так понимаю,при таком подключении,доп.динамик не нужен?Звук нави будет работать через всю систему?

---

1.вход один-черный rca;
2.нави работает корректно-нет соединения
3.да )

sergio_l,
На схеме, два провода отвечающие за навигацию - 7 (GUIDE CONT(белый/зелёный))-("к входному разъёму управления навигацией") и 13 (GUIDE(чёрный)) - ("к входному разъёму навигации").
1.Какой из них подключать к процу,а куда оставшийся,другой?
2.За "приглушение" музыки,отвечает ГУ,давая сигнал процессору?

бело-зеленый головы с бело-зеленым проца,черный rca головы с черным rca проца
бело-зеленый для команд,rca-звук

Цитата:

---

Сообщение от sergio_l

бело-зеленый головы с бело-зеленым проца,черный rca головы с черным rca проца
бело-зеленый для команд,rca-звук

---

Я чЁта не догоняю совсем.Откуда у проца бело-зелёный провод?Может и не надо понимать,т.к. видимо бело-зелёный подключен,раз идёт приглушение звука?
Остаётся проложить через весь салон(проц. в багажнике)черный rca головы к rca проца?Правильно, или я туплю?)
Вложение 747154
или так
Вложение 747156
Куда и что подключать?
Извиняйте за глупости НО,я в этом деле не разбираюсь.Ставили установщики и видимо что-то забыли.
Давайте добьём тему.
СПАСИБО!

Цитата:

---

Сообщение от Счастливый

Я чЁта не догоняю совсем...

---

не,ну тада,типа это,блин,в натуре )
бело-зеленые провода должны быть соединены (у проца провод в колодке)
и rca-тоже.После новых подключений-reset.
И еще раз настроить guide mix

Счастливый, А реальные фото можно сделать,чтобы не разбирать цвет в догадках-так лучше будет,чтобы понять разногласия

Цитата:

---

Сообщение от sergio_l

не,ну тада,типа это,блин,в натуре )

---

Типа да,ёпрст)

Цитата:

---

Сообщение от sergio_l

(у проца провод в колодке)

---

В какой колодке?Что вообще за колодка?Где она находится?
Вот схема проводов башки
Вложение 746636

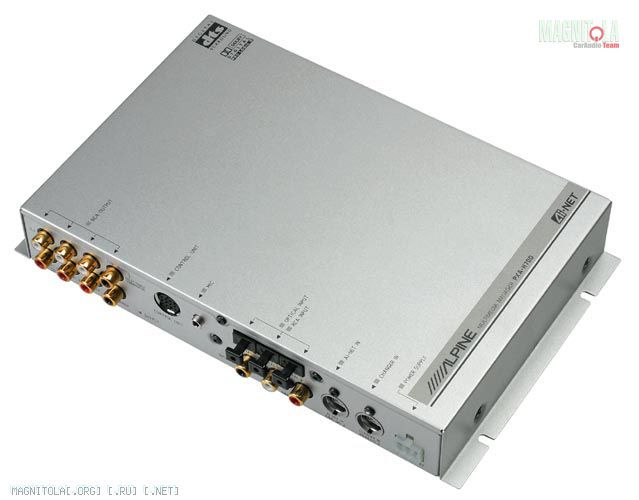

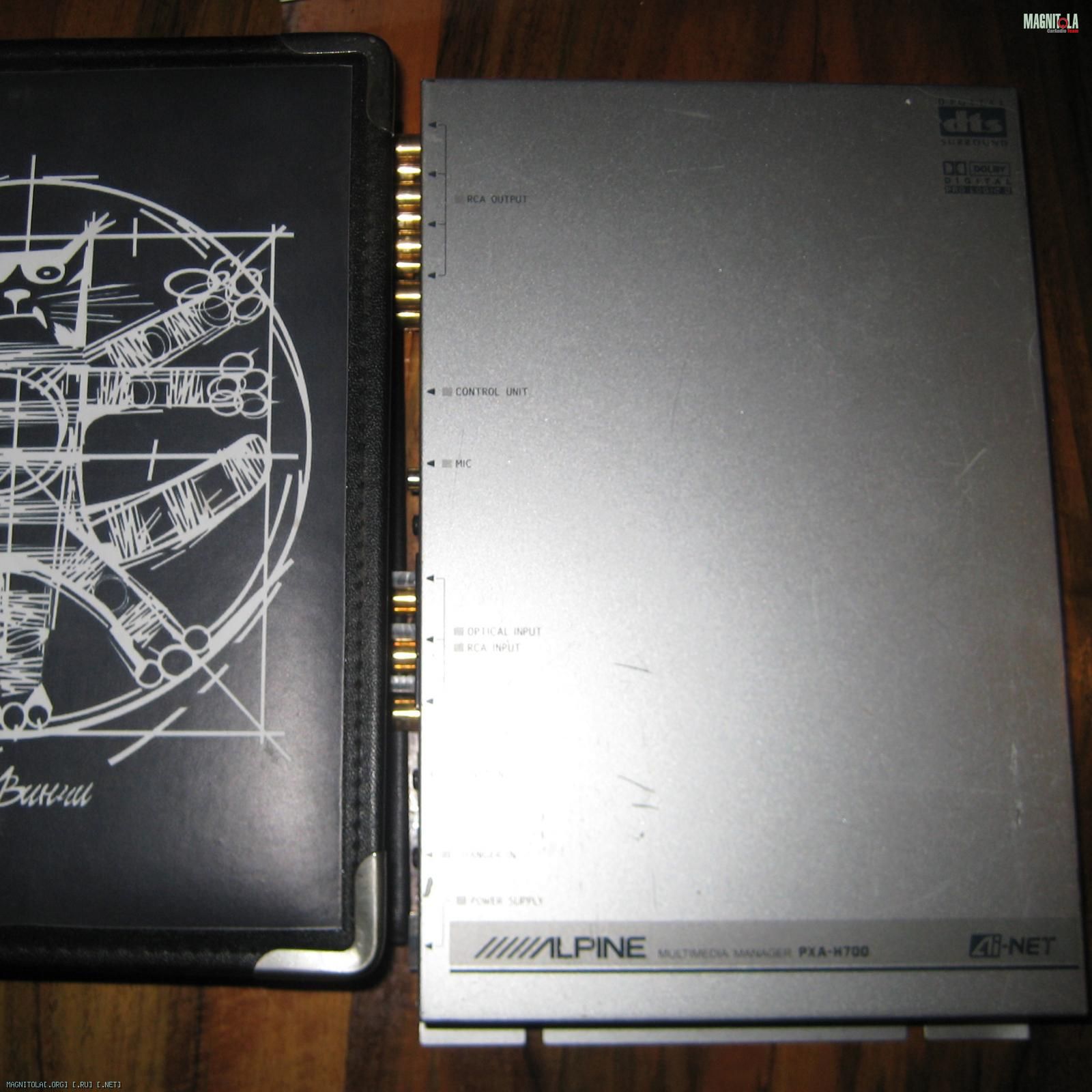

вот проц
Вложение 747170
Куда,в проце,должны подключаться провода?

Цитата:

---

Сообщение от gena60

Счастливый, А реальные фото можно сделать,чтобы не разбирать цвет в догадках-так лучше будет,чтобы понять разногласия

---

Фото чего?
Проца, со стороны подключения и заднюю часть ГУ(где все подключения с проводами)?
