не могу разобраться с проводами

всем привет, запутался напрочь... есть штатная субаровская магнитола кенвуд 204, решил воткнуть свой 099-й, купил переходники и ....

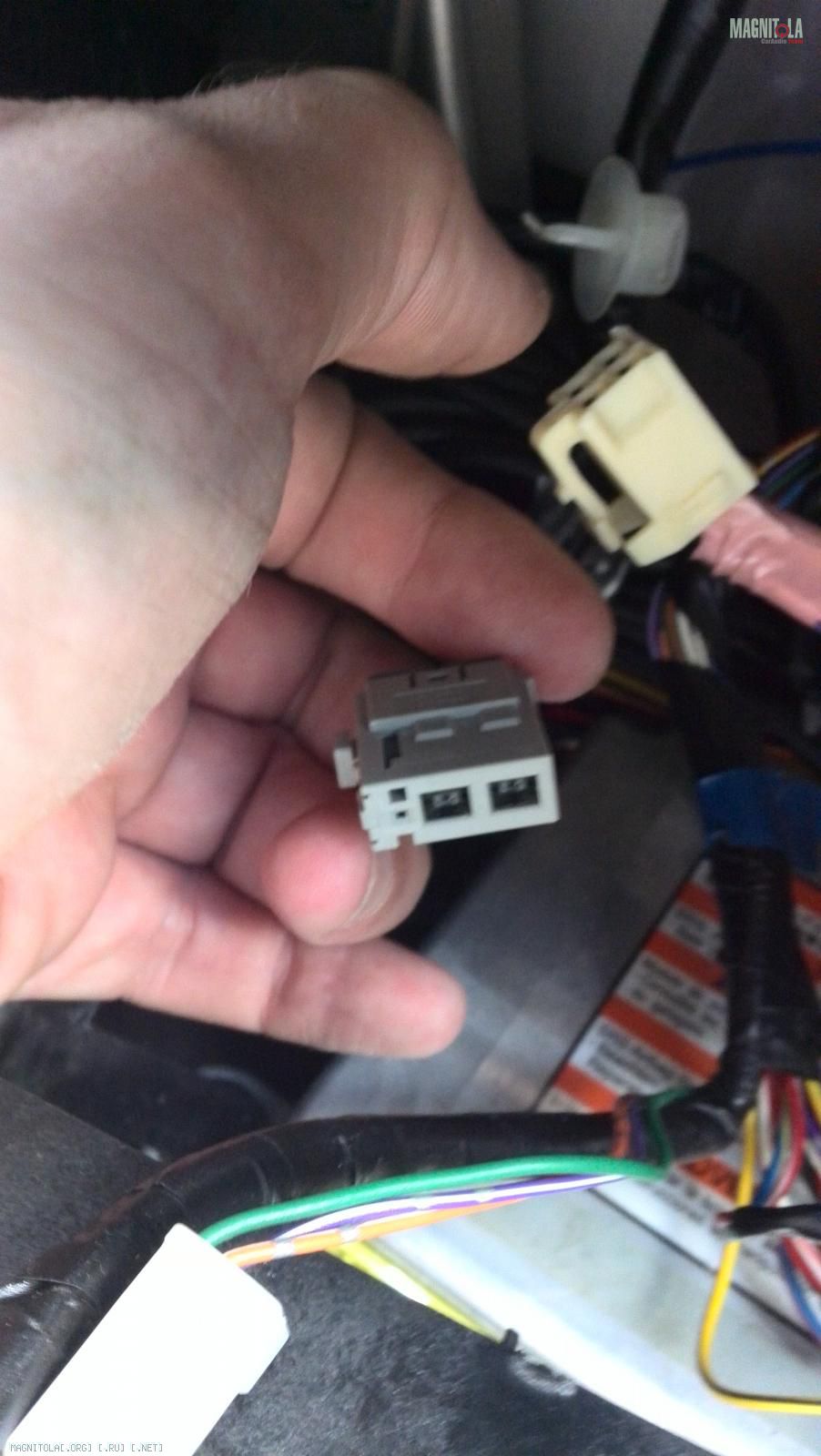

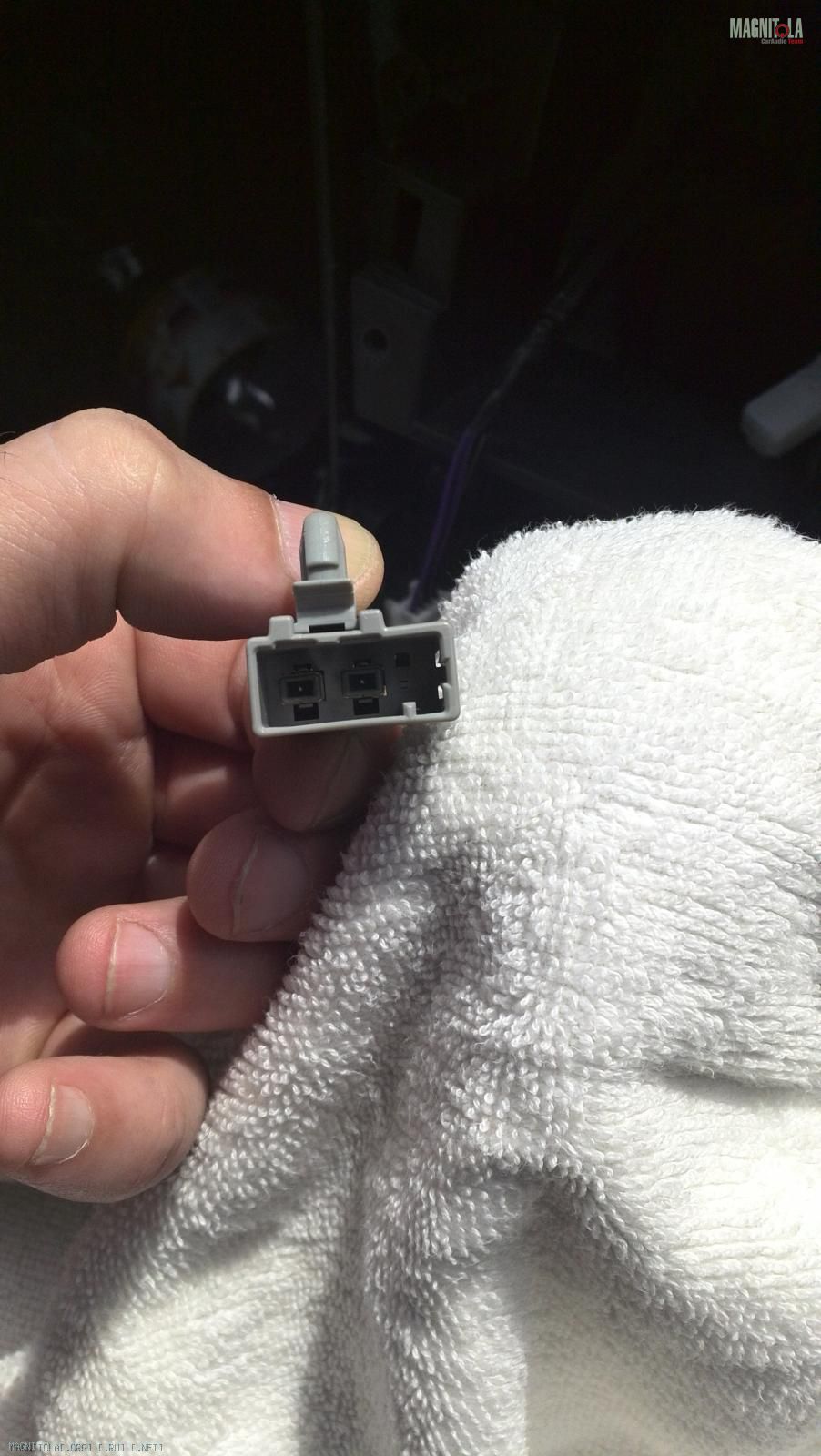

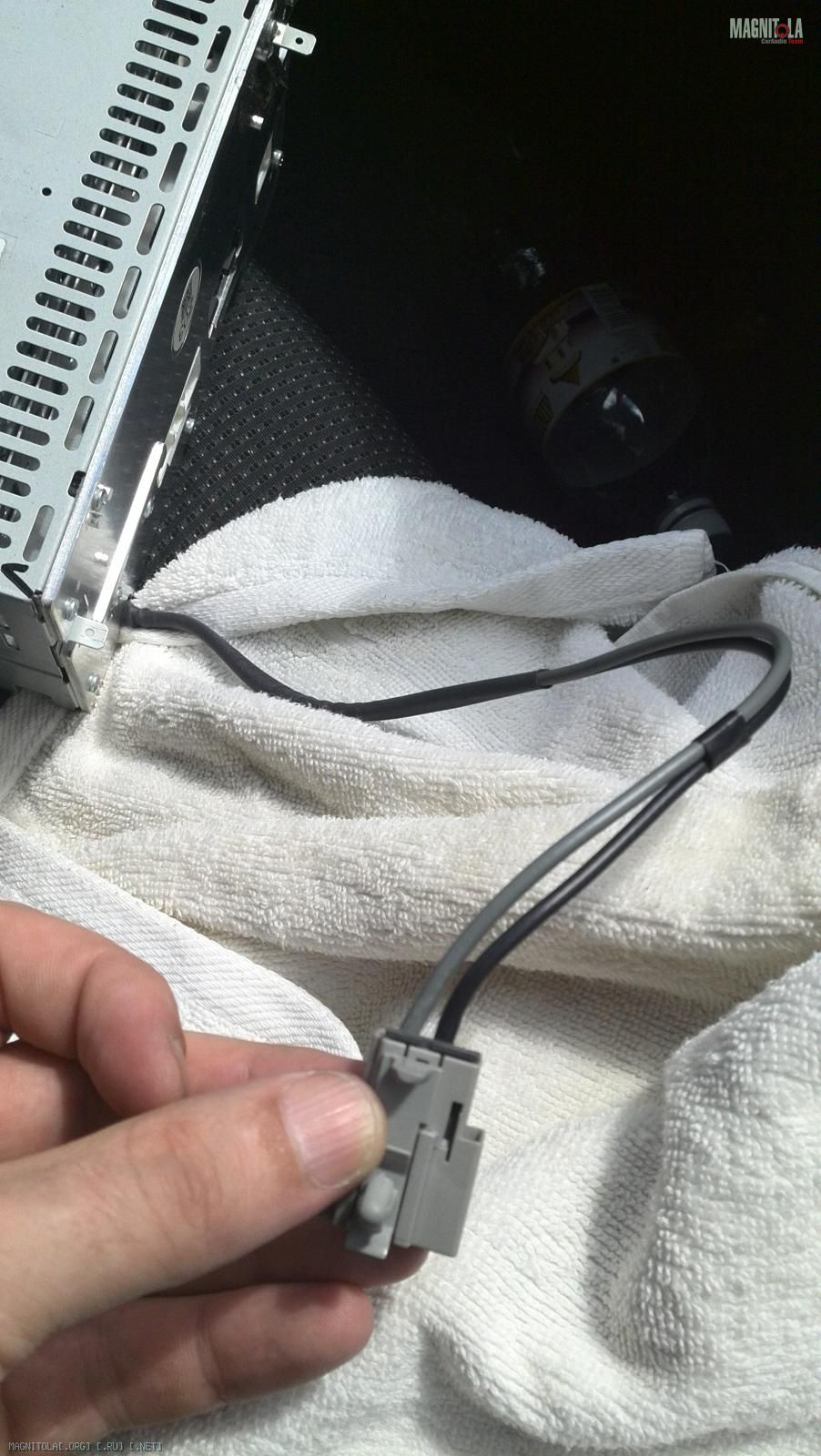

в общем вопрос по антенне, к штатному кенвуду приходит 2 провода, черный и серый, купил переходник, там только один провод на антенну, для чего второй и что с ним делать
Вложение 804712Вложение 804714Вложение 804716

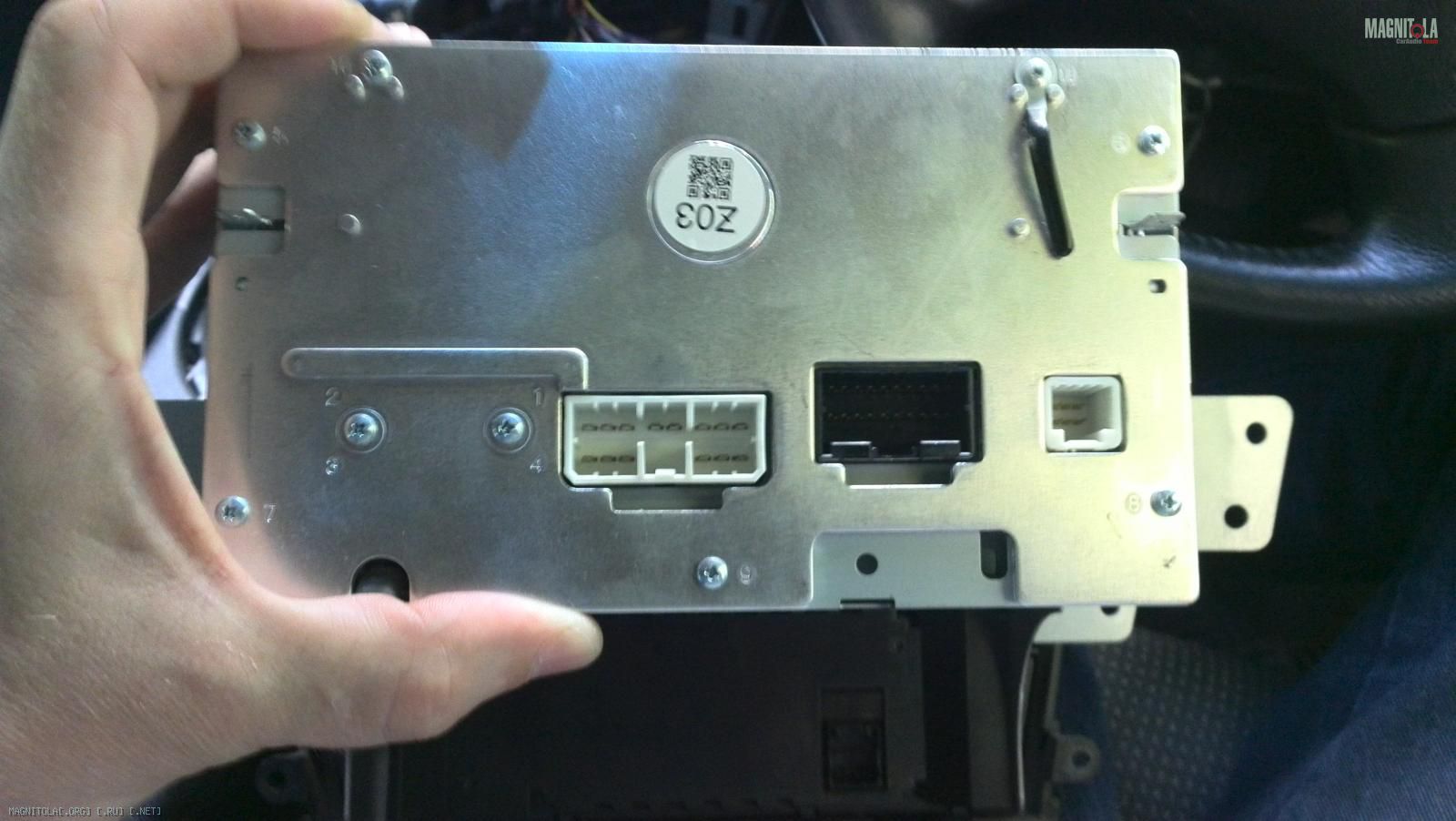

еще вопрос, к корпусу магнитолы подходит один черный провод, отдельно цепляется фишкой, справа небольшой выступ для фишки
Вложение 804718

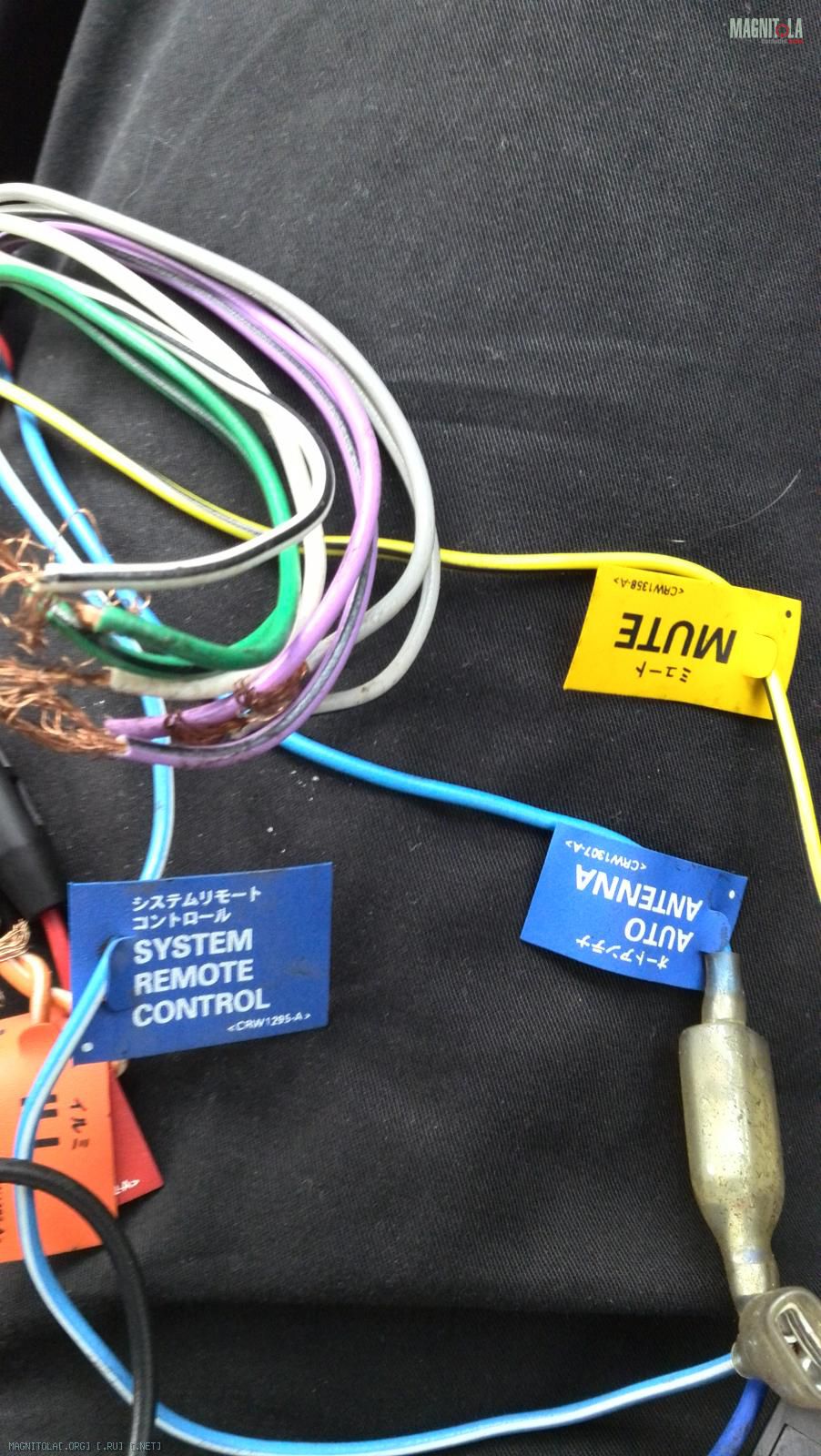

на 099-м есть проводки 2 синих, один желтый муте, какие как подсоединять
Вложение 804720

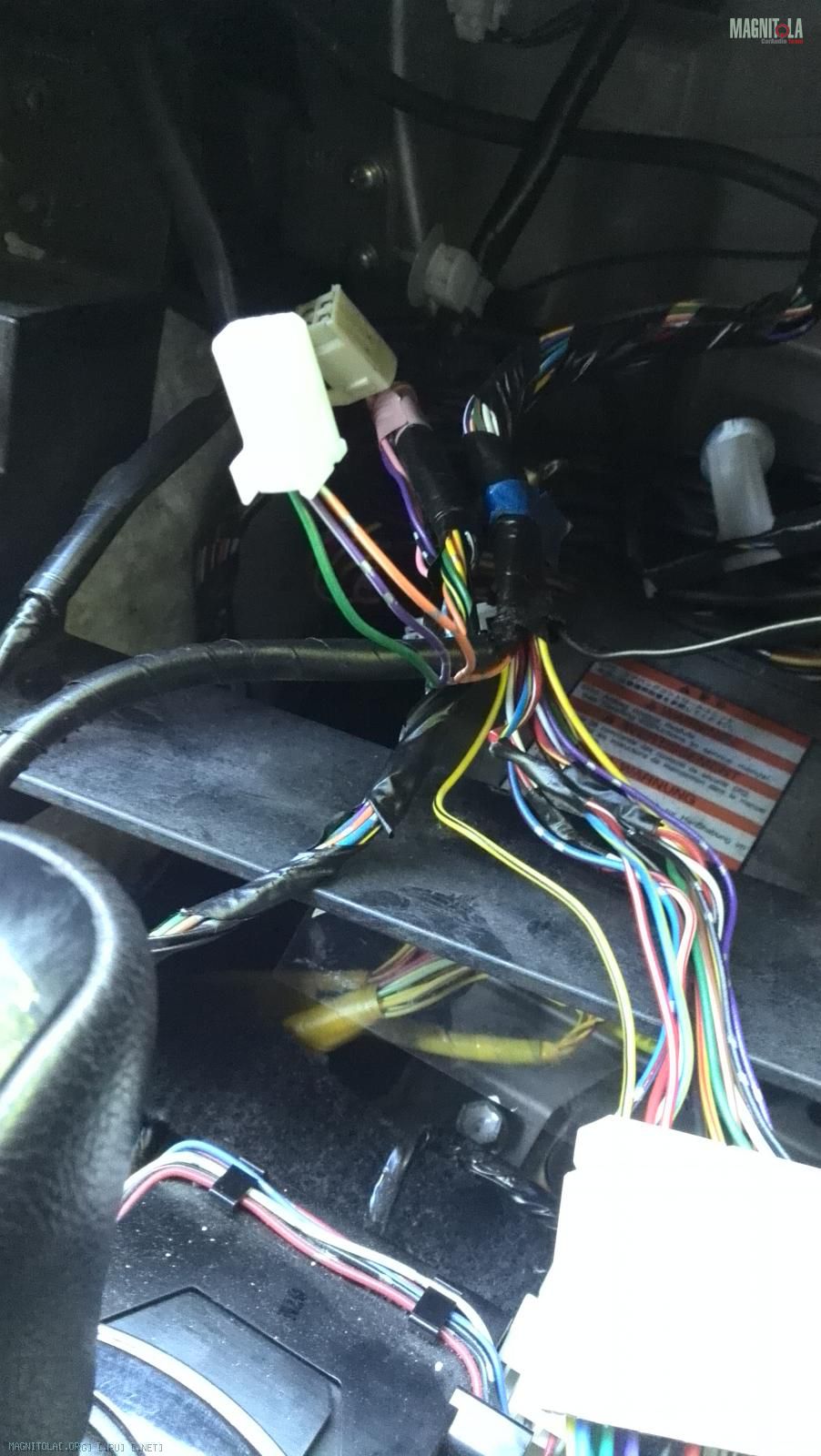

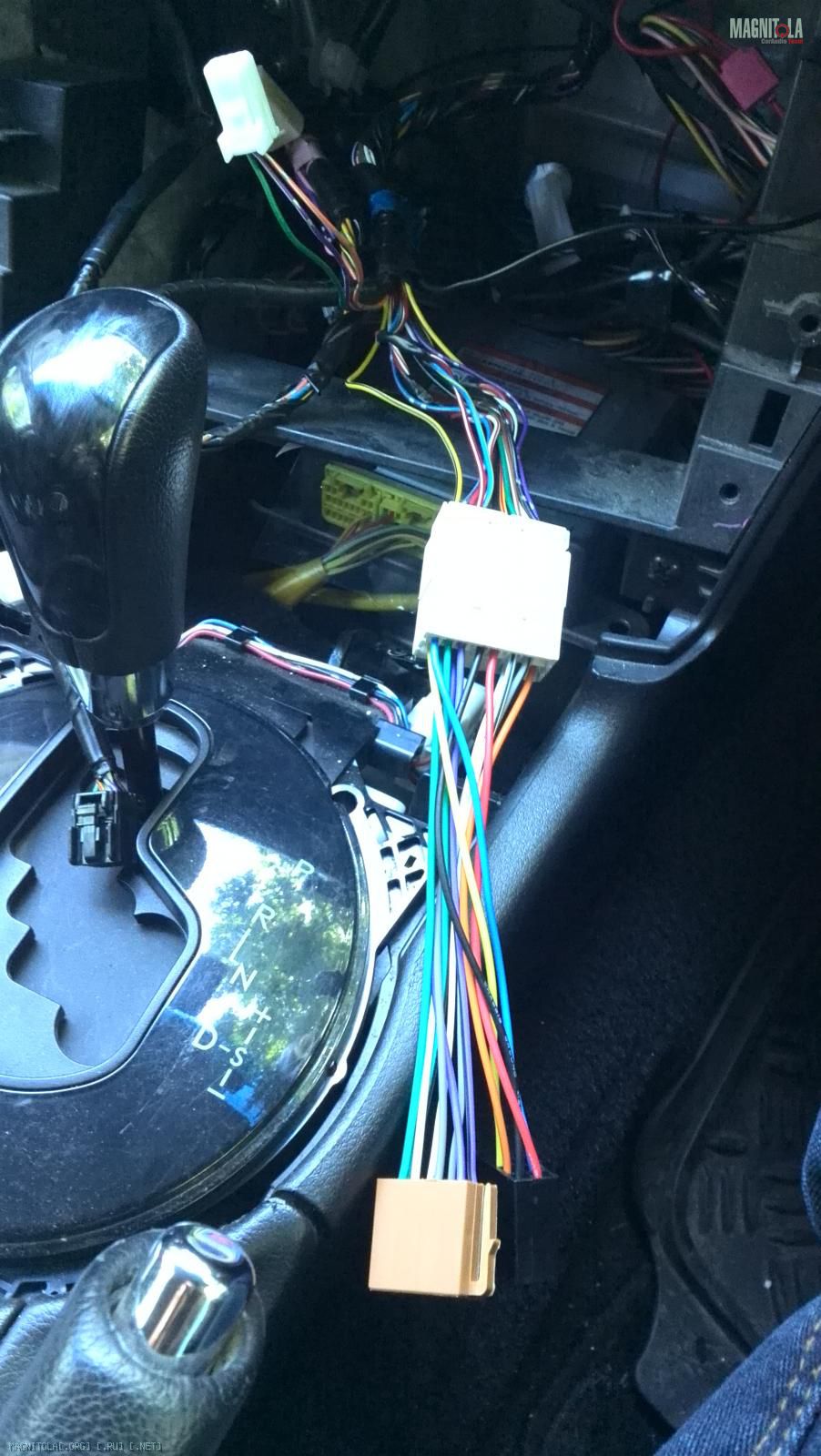

и последний, есть большой жгут проводов к которому будет подсоединяться 099-й, но есть еще одна фишка с тремя проводками, зеленый, фиолетовый, оранжевый, они то для чего
Вложение 804722Вложение 804724
заранее всем умным головам спасибо

Вам по сути нужны только: красный-асс, желтый-постоянный плюс, черный из общего жгута-минус.
Провод антенны возможно со своим разъемом.
Синий или синий с белой полоской это ремоут на усилители, для верности возьмите тестер и померяйте напряжение, должно быть 12в.

Да не, нужны все провода, ибо сейчас гу будет подключаться к штатке без усей. Ну синий и желтый понятно, а вот остальные цветные три шт для чего и что за серый провод рядом в свяке с антенным.... черный на корпус для чего...

Цитата:

---

Сообщение от Сергей pioneer

там только один провод на антенну, для чего второй и что с ним делать

---

Ничего не надо делать,достаточно подключить переходник и воткнуть в антенное гнездо в ГУ.

Цитата:

---

Сообщение от Сергей pioneer

одна фишка с тремя проводками, зеленый, фиолетовый, оранжевый, они то для чего

---

Достаточно основного разъёма,остальные не нужны.Единственное,что нужно обратить внимание на чёрный провод переходника ИСО(масса,касается 4 фото)-она может отсутствовать в штатном разъёме,поскольку цепляется отдельно на корпус ШГУ.Если смотреть на последнее фото,он сверху(четвёртый слева).,

Ок спасибо большое

---------- Сообщение добавлено 27.06.2015 в 08:33 ----------

в общем подсоедил все по цветам, без второго провода на антенне, без трех цветных проводов, масса оказалась рабочей в общем пучке проводов. Короче японцы как всегда лишних проводов насували ))) а вот яркость при вкл. габаритов не меняется, да и фиг с ней., короче я рад безмерно, еще раз спасибо

---------- Сообщение добавлено 27.06.2015 в 08:35 ----------

в общем подсоедил все по цветам, без второго провода на антенне, без трех цветных проводов, масса оказалась рабочей в общем пучке проводов. Короче японцы как всегда лишних проводов насували ))) а вот яркость при вкл. габаритов не меняется, да и фиг с ней., короче я рад безмерно, еще раз спасибо

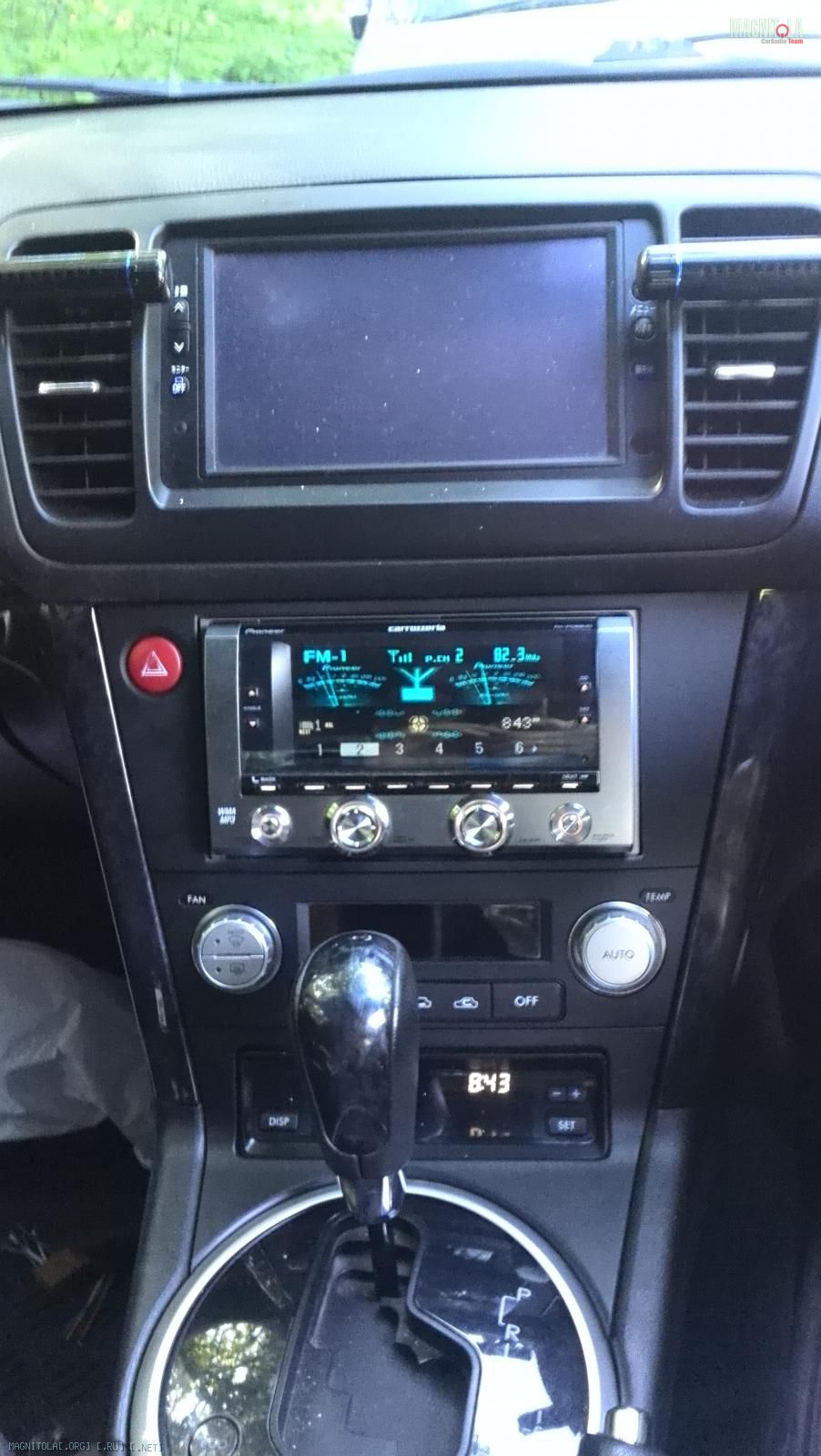

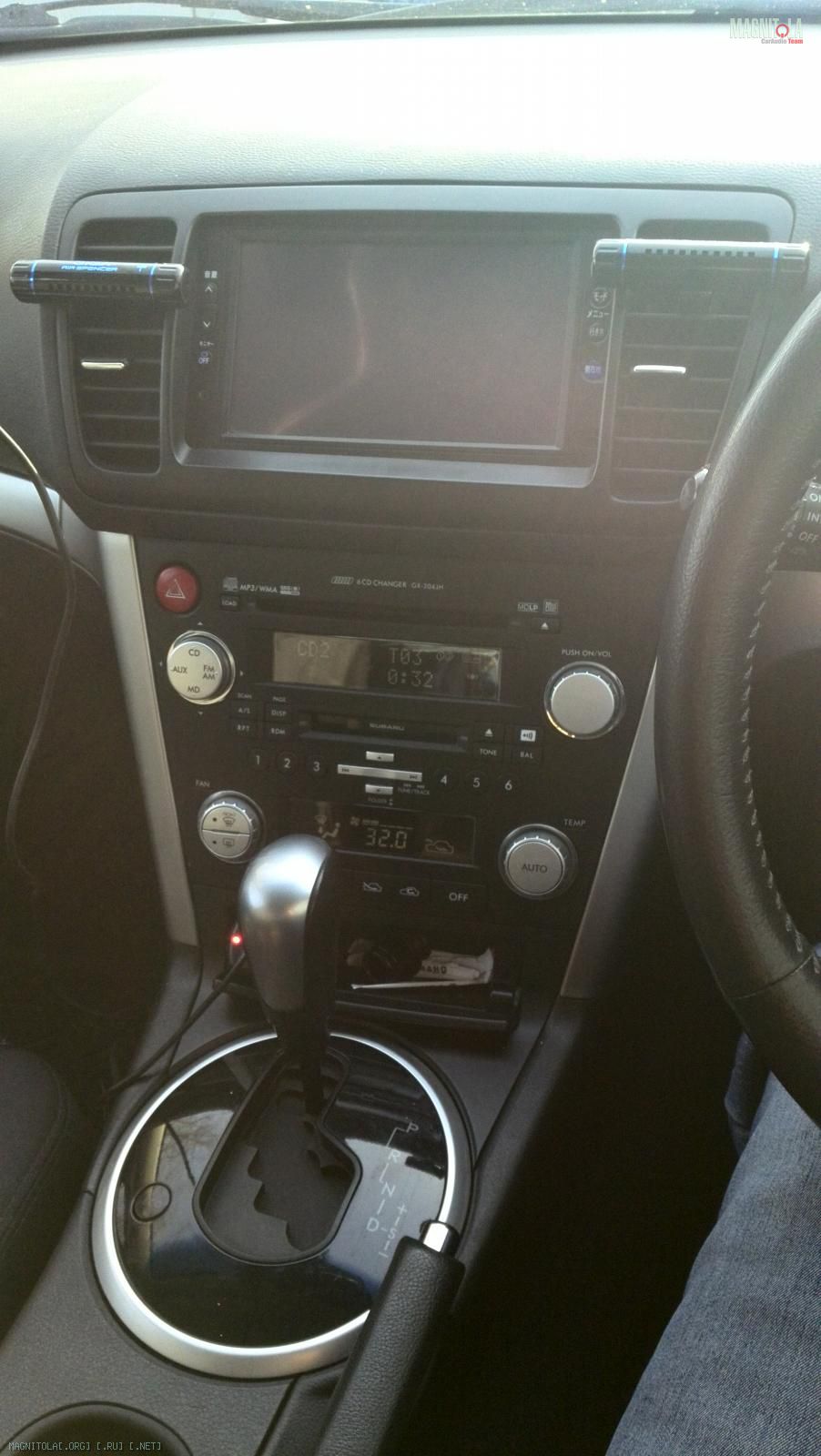

В общем отпишусь, три провода на отдельной фишке не активировал, про второй провод возле антенны забыл, масса оказалась рабочей в общем пучке проводов. Ну и фото, как было, как стало. Все поет, все работает.
Вложение 805596Вложение 805598

хм, пришел ответ мне с субару легаси форума по поводу второго провода с антенны: второй провод это для антены AM диапазона, у нештатных магнитол под нее тупо нет разъема.. Честно сказать, первый раз такое слышу.

Цитата:

---

Сообщение от Сергей pioneer

хм, пришел ответ мне с субару легаси форума по поводу второго провода с антенны: второй провод это для антены AM диапазона, у нештатных магнитол под нее тупо нет разъема.. Честно сказать, первый раз такое слышу.

---

Если бы ответ от производителя был таким,можно понять- а так это рассуждение и всего лишь.,

ну и по 3-м проводам пришел ответ: Судя по цвету проводов которые ты написал это именно проводка до кнопок.
Проводка есть даже когда кнопок нет, если купить сами кнопари - то они заработали бы со штатной головой.

P.S. В мануале цвета указаны оранжево-белый, фиолетово-белый и зеленый.
Белые "точки" на фиолетовом проводе видно даже по твоей фотке.

Цитата:

---

Сообщение от Сергей pioneer

Проводка есть даже когда кнопок нет, если купить сами кнопари - то они заработали бы со штатной головой.

---

Это вполне объяснимо,что проводка порой одна,а комплектация машины не всё учитывает в наличии.Но это уже более глобальное изучение всех тонкостей авто- а это в данном вопросе не столь важно было,для подключения.,
