Добрый день.

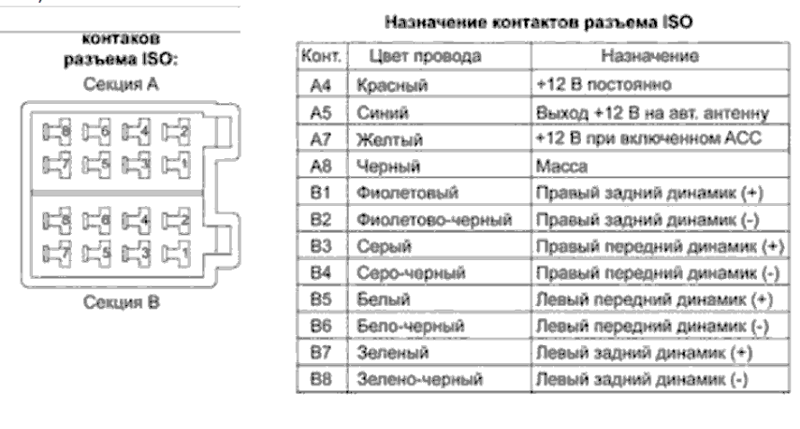

У меня магнитола hyundai cmd4001. На рисунке отображены выходы. насколько я понимаю, для усилителя необходимы 2 провода + провод сигнализирующий, включена ли магнитола. На рисунке я вижу только один выход (голубой, выход на саб.).
Где мне еще два выхода брать?
Спасибо.
Голубой - выход на саб, здесь один, ибо сигнал все равно моно. И синий провод на питание антенны - также пойдёт для сигнала на усилок о включении магнитолы.
Aleksys82, понятно, спасибо. А какой провод брать для сигнала о включении магнитолы? Я так понимаю POWER ANT A5 - пойдёт на включение усилителя Вложение 858830 ?
Я ж написал - синий провод.
А5 на колодке - это он и есть.
На А5 проверь, есть ли 12в при воспроизведении дисков. Зачастую там питание только при работе тюнера.
Aleksys82, так и говорить продавцу в магазине: "Дайте мне синий провод"?
---------- Сообщение добавлено 22.09.2015 в 06:37 ----------
tigeross, вопрос в основном, поддерживает магнитола саб или нет. Понял, что поддерживает.
Теперь вопрос в подключении. А могу ли я от аккумулятора напряжение давать на контакт, отвечающий за включение/выключение саба (вместо сигнала с атены)? А в салоне кнопку сделать для размыкания этого провода...
ПВ3 1х0.75.Цитата:
Сообщение от ks_on_v
Да, но это не удобно. Все пытаются минимизировать телодвижения при вкл/выкл магнитолы. В один прекрасный день Ты забудешь отключить УМ и впридешь к авто с разряженным АКБ.Цитата:
Сообщение от ks_on_v
Если на А5 пропадает питание при отключении тюнера, рем можно взять с красного (зажигание).
tigeross, красный - A4 на рисунке?

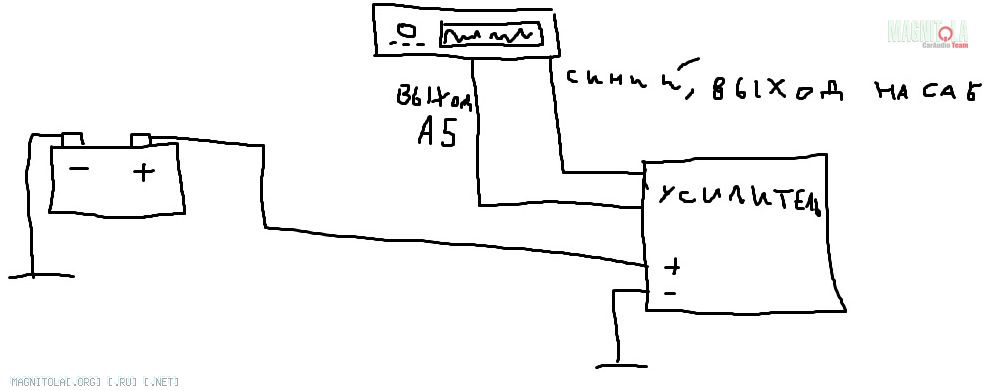

Значит схема подключения такая? Вложение 858832
Да. Синий - RCA. А5 - рем.Цитата:
Сообщение от ks_on_v
Стоп, на первом и втором рисунке разные схемы эл.питания!!!Цитата:
Сообщение от ks_on_v
