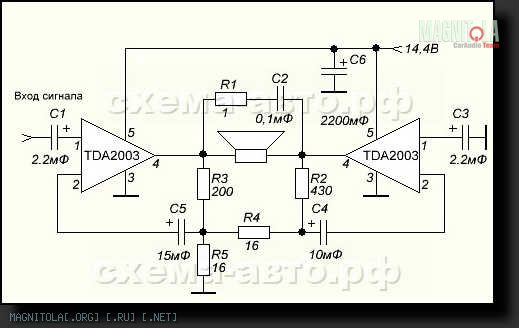

Спаял себе аудиоусилитель вот по такой схеме.
Вложение 866616
Если верить даташиту то получается на одном динамике 4 ом (6,9+6,9)/1,4)²/ 4 = 24 ват. А если я поставлю паралельно на один канал два динамика по 4 ом, то что, будет 48 ват?. А если 4 то еще больше? Я понимаю что начнет вибивать, при определенном пределе громкости. Но в даташите tda 2003 сказано что мол работает и на 1,6 ом динамиках.
Вопрос, повредит ли такое соединение усилителю звука
Надо внимательнее читать даташит.Цитата:
Сообщение от igork2333
Там указано что при 1,6 Ом эта м\с может выдать 12 ватт при 10% искажений.
В мостовом включении каждая из м\с "видит" половину нагрузки т.е. если динамик 4 Ом, то для каждой м\с нагрузка будет ровняться 2 Ом.
Если подключить динамик(динамики) с сопротивлением 2 Ом, то для каждой м\с нагрузка будет уже 1 Ом. Для этой м\с - не посильная ноша.
Это вообще не говоря уже о тепловыделении, о питании.....
Короче.... Усилитель на этих м\с в мостовом включении не стОит подключать к динамику меньше 8 Ом.
спасибо, значит если подключить 2 динамика по 8 ом паралельно то одержу отличный звук до 23 ватт?Цитата:
Сообщение от Aleksey
а зачем???Цитата:
Сообщение от igork2333
я убей не пойму накой козе такой баян, когда туча готовых ИМС УМ и 2х канальных и 4х канальных, в которых внутри это, т.е. мост уже реализован.......
валялась сгоревшая стереомагнитола grundig. С двумя tda 2003. Несколько деталей прикупил. Вот и все. Например китайский усилитель за 1200 рублей на выходе имеет 8 вольт, а у меня около 13, при входном напряжении 11 вольт (с блока компа). Поставлю в автомобиль в корпус магнитофона, радио мне особо не нужноЦитата:
Сообщение от FFZ
Лучше вообще не рассматривать эту схему соединений в задаче,она не имеет права на жизнь в системе,ну только для собственного анализа её и только.В 90-х это актуально было,но в 21 веке уже не прагматично выглядит.Смысла просто нет,ведь технологии мосфет гораздо интереснее будут для изучения.,Цитата:
Сообщение от Aleksey
В теории мощность при мостовом включении увеличивается в 4 раза, но на практике, из за ограничений по БП, подключениям.... она увеличивается раза в три. Так что, сколько ты сможешь с неё снять зависит в первую очередь от БП, радиатора и конструкции в целом.Цитата:
Сообщение от igork2333
---------- Сообщение добавлено 06.10.2015 в 13:20 ----------
Поставь себе нормальный переводчик.Цитата:
Сообщение от gena60
