Проблема подключения усилителя от активного сабвуфера к новому динамику

Приветствую, уважаемые знатоки!
Имеется активный сабвуфер µ-Dimension GLOW 10100SW у которого накрылся динамик.
Мной был приобретён новый динамик Alpine SWG-1044 с целью поместить его в новый корпус(стелс) и запитать его от усилителя вышеуказанного активного сабвуфера.

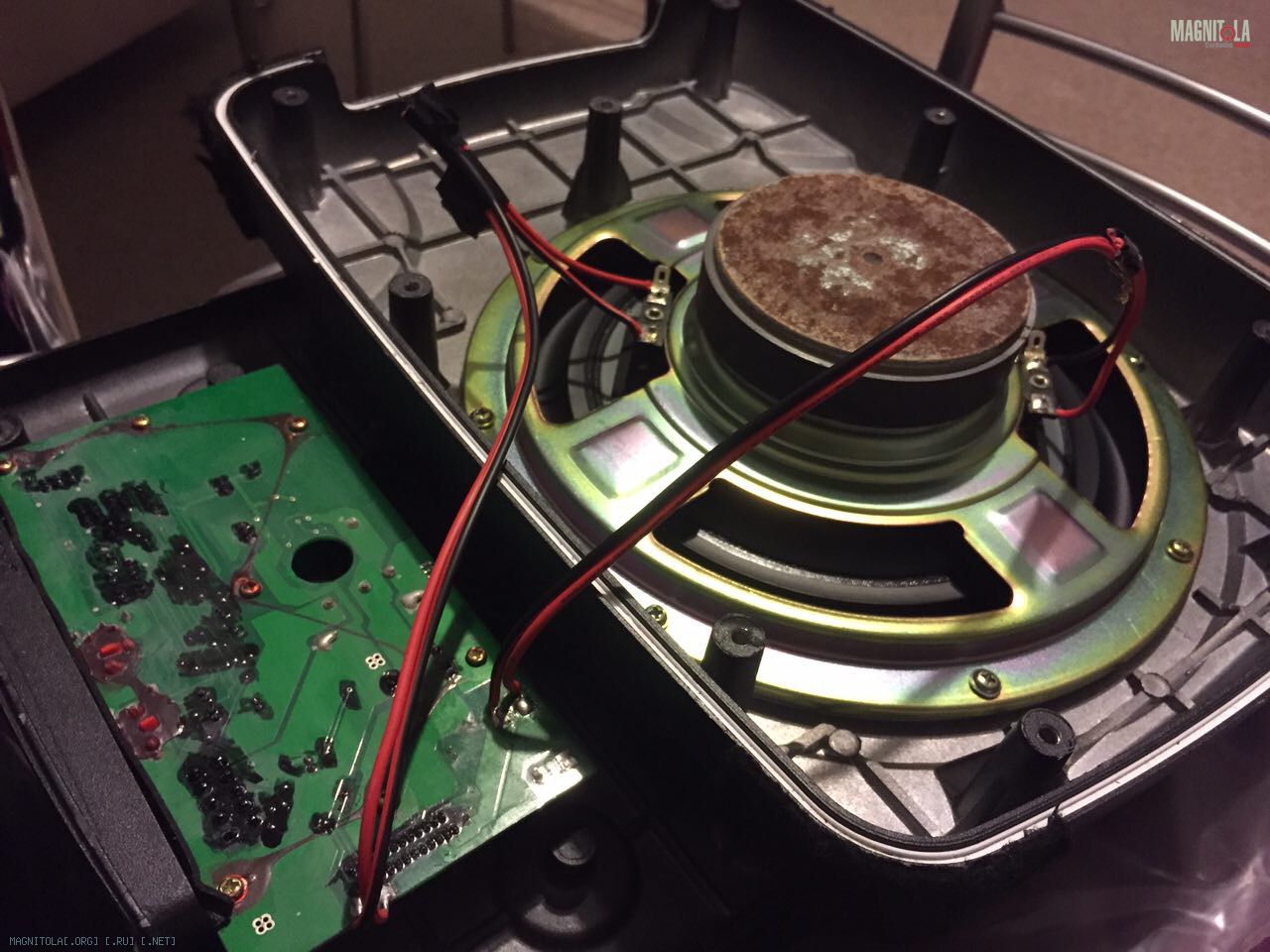

При вскрытии подопытного оказалось, что у старого динамика 2 катушки, от платы усилителя выходит 4 провода на разъемы динамика:
Вложение 922382

А вот у нового сабвуфера всего одна катушка и провода нужно 2(если я мыслю верно). Боясь спалить новый динамик я попробовал подключить только 2 провода из 4 - проверил на небольшой громкости - вибрация есть. Померил сопротивление старого динамика, получилось 2х2.6 Ом, у нового 4 Ом

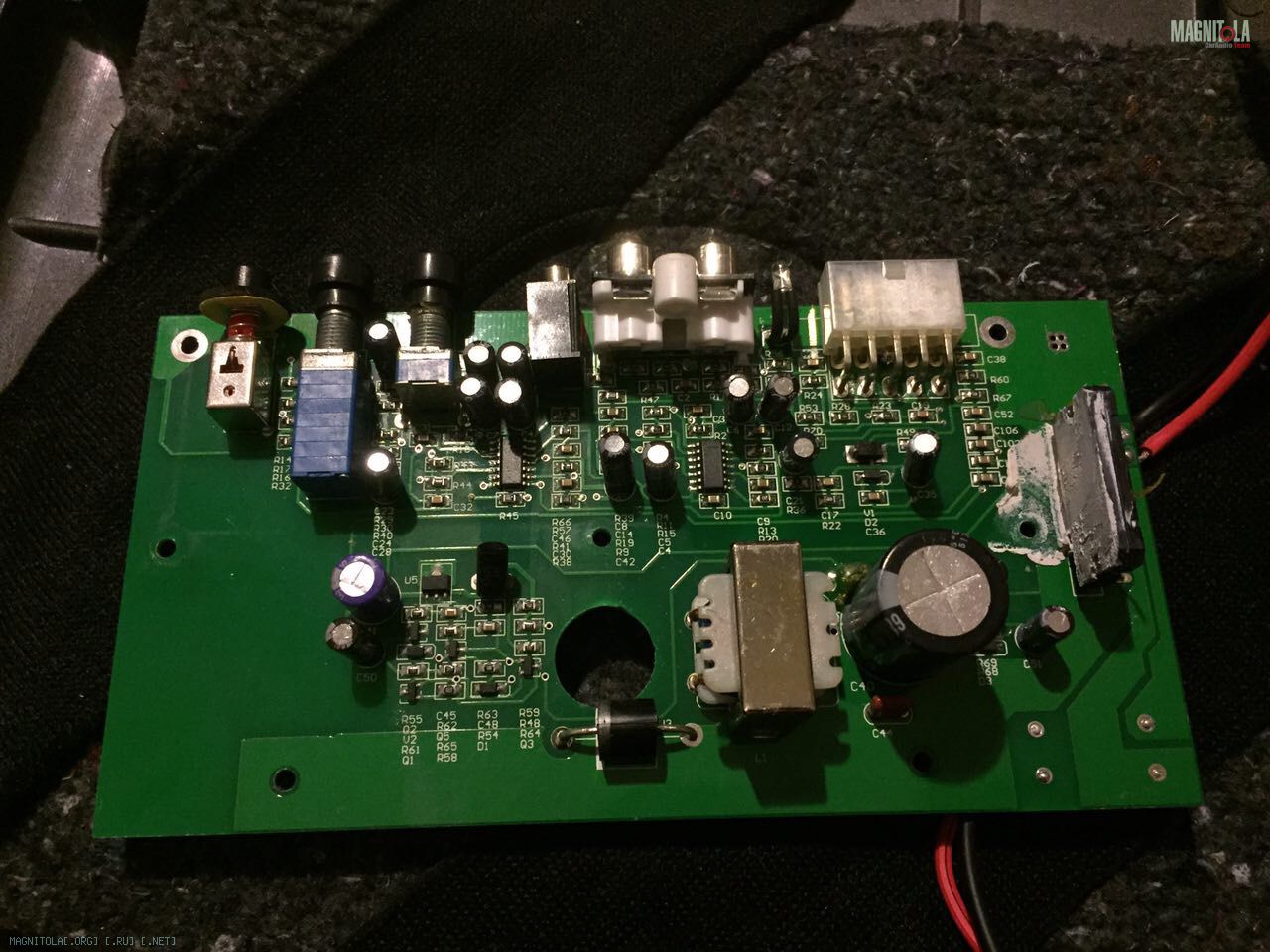

На микросхеме усилителя нет обозначений, вся плата выглядит так:
Вложение 922378

Как мне подключить все это добро, чтобы ничего не сжечь? Надеюсь на вашу помощь.

P.S. Задачи получить из всего этого бас для сотрясания внутренностей естественно не стоит. С деньгами очень напряг, поэтому возможности купить нормальный усилитель пока нет :(

Цитата:

---

Сообщение от rapuk

Приветствую, уважаемые знатоки!
Имеется активный сабвуфер µ-Dimension GLOW 10100SW у которого накрылся динамик.
Мной был приобретён новый динамик Alpine SWG-1044 с целью поместить его в новый корпус(стелс) и запитать его от усилителя вышеуказанного активного сабвуфера.
При вскрытии подопытного оказалось, что у старого динамика 2 катушки, от платы усилителя выходит 4 провода на разъемы динамика:
Вложение 922382

А вот у нового сабвуфера всего одна катушка и провода нужно 2(если я мыслю верно). Боясь спалить новый динамик я попробовал подключить только 2 провода из 4 - проверил на небольшой громкости - вибрация есть. Померил сопротивление старого динамика, получилось 2х2.6 Ом, у нового 4 Ом

На микросхеме усилителя нет обозначений, вся плата выглядит так:
Вложение 922378

Как мне подключить все это добро, чтобы ничего не сжечь? Надеюсь на вашу помощь.

P.S. Задачи получить из всего этого бас для сотрясания внутренностей естественно не стоит. С деньгами очень напряг, поэтому возможности купить нормальный усилитель пока нет :(

---

Купленный сабовый динамик от Альпайн не подключить к плате умершего ни как.
Усилитель собран на микросхеме с питанием от бортового напряжения питания, т.е. в лучшем случае плата выдаёт на динамик два по 30 ватт, что очень мало для купленного сабика, тем более что он с одной катушкой.
В данном случае без покупки пусть даже 2х канальника, пусть даже бюджетного ни как не обойтись.

Я думаю что идея изначально обречена на неудачу - так как тот дин что стоял в вашем пласто корпусе до этого больше похож не на саб вуфер а на просто вуфер - мидбасс мощный другими словами, даже на ширик похож но не на саб... Хлипленький - с очень легкой подвижкой по фото видно и с высокой чувствительностью... Поэтому усилитель салбенький хоть как то заставлял его двигаться... Да и параметры очень специфичны у этого дина - наверняка сверхнизкий эквивалентный объем - так как корпус просто очень маленький. А вот поставив туда нормальный дин - вы может и получите какой то "звук" но усилитель что очень опасно может при недостатке мощности которая на лицо - просто выйти на режим клиппирования. А второе что ваш новый дин вообще не подойдет для такого сверх компактного акустического оформления- судя по тестам Журнала АЗ - оптимальный объем оформления 24 литра!!!! - а в вашем ящичке литров 8-9??? Затея неудачная... Лучше поднакопить на нормальный усь. А для Альпа этого вполне не плохого просто соорудить из остатков мебели - нормальный корпус ФИ или ЗЯ.

Спасибо за Ваши советы! Я и не хотел впихнуть невпи###мое(большой саб в маленький корпус), я буду делать новый короб в крыле. Хотел лишь использовать уже имеющийся усилитель.
Так обидно когда аргументированно уничтожают твой замысел :) ну против фактов, видимо, не пойти. Посоветуйте, пожалуйста, усилок под альпайновский динамик из нижней ценовой линейки.

---------- Сообщение добавлено 30.12.2015 в 07:49 ----------

Такой вариант вроде подходит по параметрам к дину- Pioneer GM-A3602 или Kicx RTS 2.60
Ваш вердикт? В этой ценовой категории только fusion и supra остались...

Фузионы кстати н плохие старые были - по схемотехнике которые идентичны были Иволгам серии BG.
Да и кикс пойдет тоже вполне. Сабик у вас не беспредельной мощности - раскачаеться. Но вот совет при таких усилочках слабых все же луше корпус делать не зя а фи.Фазоинвертер даст при такой же подводимой мощности - большее звуковое давление. Усилителю легче будет.
Просто пониже частоту настройки порта взять чтобы горба а АЧХ не получилось.

А про пионер ничего не скажете(просто он есть в наличии в есличо-Видео ) за неплохую цену? Вроде и мощность повыше, чем у кикса и размер поменьше


Для ФИ у меня объема не получится - там 35 литров нужно, а по моим прикидкам получится около 20-25...В закрытом ящике этот дин играет вроде без провалов с 14л, это и был основной критерий при его выборе.

Для ФИ ведь очень важно точно подобрать объём? Или имеет смысл собрать короб как получится и пытаться настроить порт(мне кажется это не реализуемо)?

Цитата:

---

Сообщение от rapuk

Спасибо за Ваши советы! Я и не хотел впихнуть невпи###мое(большой саб в маленький корпус), я буду делать новый короб в крыле. Хотел лишь использовать уже имеющийся усилитель.
Так обидно когда аргументированно уничтожают твой замысел :) ну против фактов, видимо, не пойти. Посоветуйте, пожалуйста, усилок под альпайновский динамик из нижней ценовой линейки.

---------- Сообщение добавлено 30.12.2015 в 07:49 ----------

Такой вариант вроде подходит по параметрам к дину- Pioneer GM-A3602 или Kicx RTS 2.60
Ваш вердикт? В этой ценовой категории только fusion и supra остались...

---

Ну что поделать, познавая новое всегда присутствуют ошибки, такова уж жизнь.
Чтоб было как можно меньше лишних шагов и разочарований, совет один - не торопиться что либо делать, семь раз отмерить чтоб потом один раз отрезать но точно и правильно, т.е. изучать и вникать во все вопросы связанные с предметом работы.
Ну вот для начала прямо в этом твоём посту уже есть ошибка в вопросе подбора усилителя, а именно то что Пионер этот категорически не подходит, нет у нём фильтров которые тебе будут необходимы. Поэтому из парочки выбранных остаётся только Кикс.
Следующее заблуждение это отношение к "fusion и supra" :) и прочие бренды начального уровня, выбранный тобою Кикс это тот же самый уровень :). Т.е. спокойно можешь рассматривать и этот Fusion FP-802 и этот Mystery MJ 2.120, т.к. суть/содержание будет таким же. Кикс лучше только тем, что у него уже есть встроенные высокоуровневые входа, но опять таки если они не нужны, то и плюса в этом нет :).
Минимально возможный по цене моноблок для решения вопроса только такой Calcell POP 300.1 .
Подумай, прикинь, рассмотри как вариант с напряжением по финансам, в любом раскладе это решение лучше, чем этот Кикс или равнозначные альтернативы, которые я привёл.

Цитата:

---

Сообщение от rapuk

Спасибо за Ваши советы! Я и не хотел впихнуть невпи###мое(большой саб в маленький корпус), я буду делать новый короб в крыле. Хотел лишь использовать уже имеющийся усилитель.
Так обидно когда аргументированно уничтожают твой замысел :) ну против фактов, видимо, не пойти. Посоветуйте, пожалуйста, усилок под альпайновский динамик из нижней ценовой линейки.

---------- Сообщение добавлено 30.12.2015 в 07:49 ----------

Такой вариант вроде подходит по параметрам к дину- Pioneer GM-A3602 или Kicx RTS 2.60
Ваш вердикт? В этой ценовой категории только fusion и supra остались...

---

в свое время был алпайн но 12ка. SWE 1244. долгое время играл от mystery mr-2.75. и скажу играло неплохо.затем все было продано т.к. к сожалению короб для него хоть и зя но нужен большой и занимает много места.
