Игра в вышибалы. (магнитола и БП)
Ну, Всем здрастье, впервые на этом форуме, по этому в этот раздел и пишу (как и было заботливо рекомендовано самим форумом:whistle:)
Собственно постараюсь быть кратким и не вдаваться в подробности устройства черных дыр электронных приборов.
Имеем такую обстановку.
Есть старый (но не супер-старый, а просто староватенький) БП от компа, обычный такой, на 300Вт, макс. отдача на +12в = 20А. Формата ATX. И так же имеем нормальненькую подуставшую, но вполне исправную магнитолу Alpine CDE-120R к которой НИЧЕГО не подключено. С переменными все ясно, теперь само уравнение.
Приперло мне завести дома живую работающую магнитолу для своих нужд. Ничего сложного в этом не было, свободный БП нашелся, куча гайдов в инете так же нашлось. После всех манипуляций подключил магнитолу к БП следующим образом.
Желтый+красный от магнитолы прикрутил к желтому от БП, ну а черный соответственно к черному. У БП желтый позаимствовал от косы идущей по девайсам (по CD и хардам, хз как оно называется), откусил проводочки, зачистил и скрутил. На основной косе БП, которая идет к мамке, поставил перемычку между зеленым и черным проводом, путем установки обычной скрепки. Собсна без нагрузки БП шелестит вентилятором безо всяких нареканий.
А вот теперь самая боль суть. При подключении магнитолы к БП вышеописанным способом имеем следующее. Включаю тумблер БП и тот начинает работать, параллельно с ним включается магнитола, горят цифры/буквы (она даже диск выплюнула который там был, так бывает после большого простоя без включения), и тут БП начинает издавать нехарактерные для него звуки, похожие на свист/скрип, и через 4-6 сек. выключается. Я без понятия как девайсы "уходят в защиту" но по моему скромному мнению это именно то самое явление, хотя утверждать не буду, ибо нуб.
Ну собственно вроде все, извиняюсь за сумбурность и ошибки, ибо волнуюсь, вроде описал проблему довольно подробно, все факты были учтены и описаны. Могу записать видео на кнопу от лифта свой не самый крутой телефон, но там особо нечего смотреть. Я очень надеюсь что БП хватает на эту магнитолу, ибо по увиденным гайдам 20А от БП должно хватить на этот магнитофон, в котором, кстати, пред на 15А, и проблема кроется в чем-то другом, на что вы - мастера дзена и автозвука, как я надеюсь, сможете мне указать и направить на путь истинный. Ну да хватит многословить, и так пост раздутым получился.

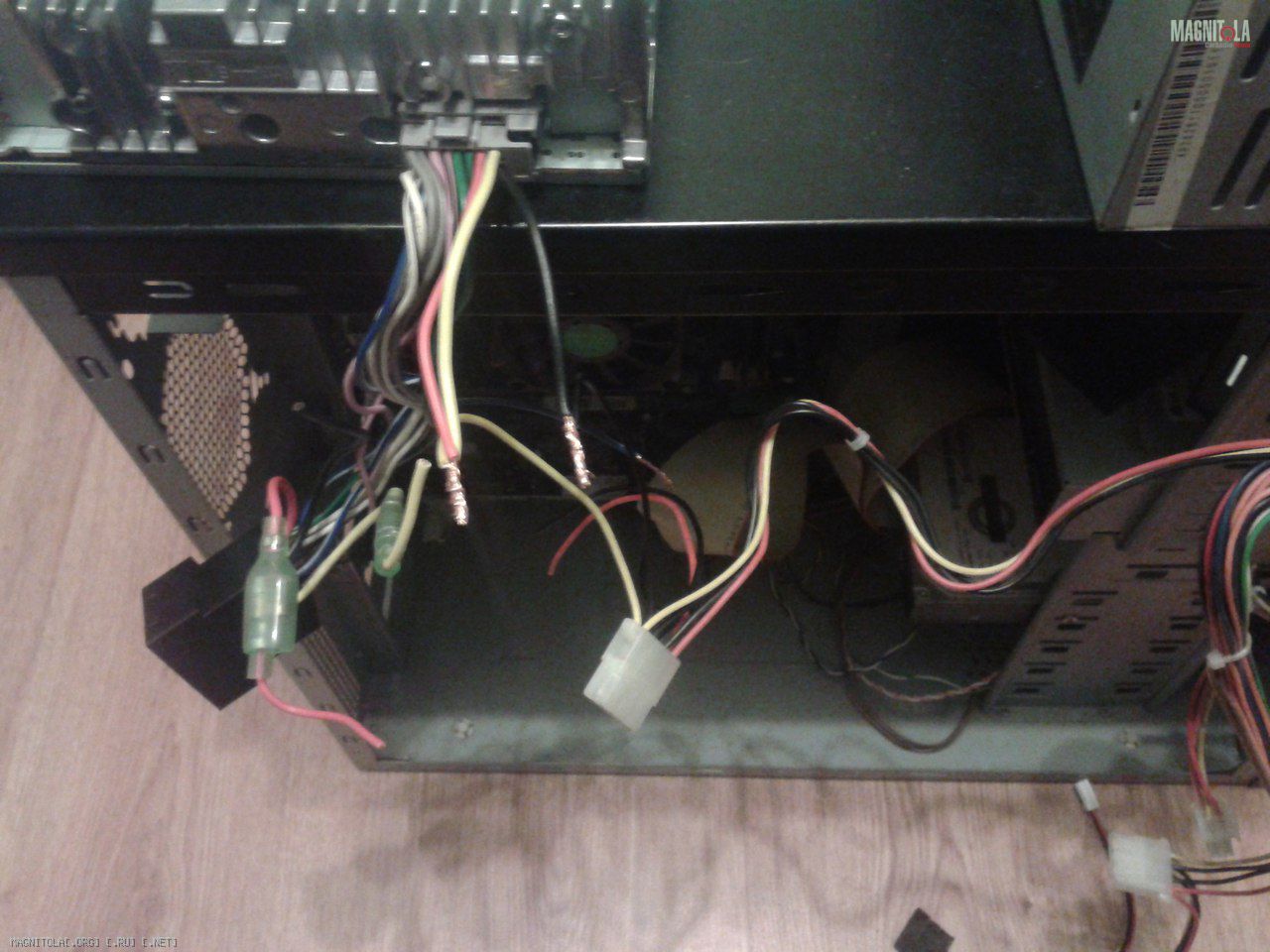

Вот пикча подключения.
Вложение 960176
Re: Игра в вышибалы. (магнитола и БП)
ГУ к АКБ подключите,проверьте его работоспособность.
Re: Игра в вышибалы. (магнитола и БП)
Цитата:
Сообщение от
Алексей алтай
ГУ к АКБ подключите,проверьте его работоспособность.
Последний раз именно там и использовалось (в машине, месяца 3 назад), проблем никаких не было, качало стандартные колонки и саб, почти уверен - дело не в нем. Вряд ли ГУ могло сгореть просто находясь дома в тепличных условиях.
Re: Игра в вышибалы. (магнитола и БП)
Измерьте напряжение и ток при работе от БП.
Re: Игра в вышибалы. (магнитола и БП)
Цитата:
Сообщение от
Алексей алтай Измерьте напряжение и ток при работе от БП.
Тут загвоздка в отсутствии мультиметра, но компьютер, который ранее под этим БП стоял, работал исправно. Не знаю пока что, что же делать дальше, наверное придется искать мультик :(
Re: Игра в вышибалы. (магнитола и БП)
Цитата:
Сообщение от
Gadjit Последний раз именно там и использовалось (в машине, месяца 3 назад), проблем никаких не было, качало стандартные колонки и саб, почти уверен - дело не в нем. Вряд ли ГУ могло сгореть просто находясь дома в тепличных условиях.
могло произойти все что угодно... попробуйте проверить... не большая проблема кинуть пару проводов с АКБ на магнитолу...
Вложений: 2
Re: Игра в вышибалы. (магнитола и БП)
Цитата:
Сообщение от
Gadjit Тут загвоздка в отсутствии мультиметра
Однозначно, загвоздка.
Обычно ШИМ контроллер в таких блоках делается на TL494 и вариациях на его базе. Защита срабатывает по уменьшению и превышению выходного напряжения, но с некоторой задержкой. Автолампу дальнего света зажигает,хотя холодная нить - это КЗ.

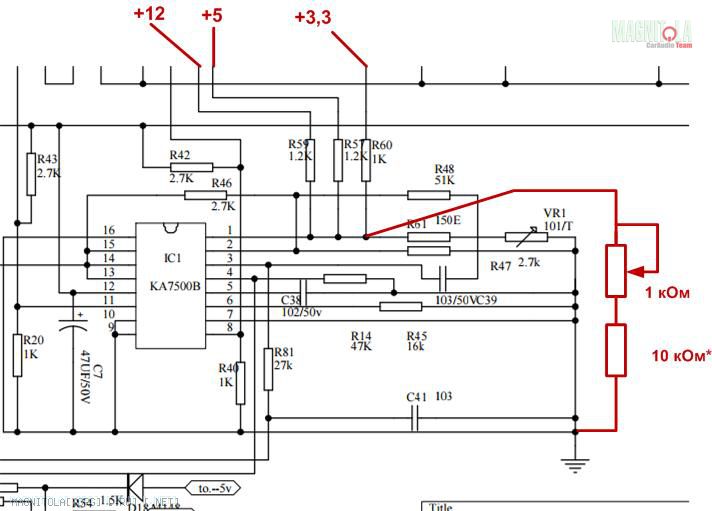

Для работы магнитолы я добавил напряжение на выходе 12В до 13,2...13,6В. Планирую поставить в буфер полудохлый упсовый аккумулятор и подключить автомагнитолу.
Первая часть работы выполнена, в моем случае это выглядит так:
Вложение 960218
А подключение магнитолы планирую на завтра, праздник все таки :sisge:
Re: Игра в вышибалы. (магнитола и БП)
Цитата:
Сообщение от
Gadjit Желтый+красный от магнитолы прикрутил к желтому от БП, ну а черный соответственно к черному. У БП желтый позаимствовал от косы идущей по девайсам (по CD и хардам, хз как оно называется), откусил проводочки, зачистил и скрутил. На основной косе БП, которая идет к мамке, поставил перемычку между зеленым и черным проводом, путем установки обычной скрепки. Собсна без нагрузки БП шелестит вентилятором безо всяких нареканий.
А вот теперь самая боль суть. При подключении магнитолы к БП вышеописанным способом имеем следующее. Включаю тумблер БП и тот начинает работать, параллельно с ним включается магнитола, горят цифры/буквы (она даже диск выплюнула который там был, так бывает после большого простоя без включения), и тут БП начинает издавать нехарактерные для него звуки, похожие на свист/скрип, и через 4-6 сек. выключается. Я без понятия как девайсы "уходят в защиту" но по моему скромному мнению это именно то самое явление, хотя утверждать не буду, ибо нуб.
Для начала снимайте с БП крышку и смотрите не имеет ли место быть куча вздудых конденсаторов.
Ну для второго шага я выделили нарушение логики работы БП!!!
Кнопка включения питания на БП это не кнопка включения, это именно тумблер подачи в БП 220в питания.
Кнопка включения БП это именно зелёный провод на провод массы.
Re: Игра в вышибалы. (магнитола и БП)
Мне попадалось , что желательно нагрузить плечо 5в.( две лампочки 20-21вт.)
+ в некоторых БП соединить фиолетовый и коричневый ....
Вложений: 2
Re: Игра в вышибалы. (магнитола и БП)
Итак, свежие вести с полей. В сей несомненно замечательный день =) был проведен тест магнитолы. Подключал напрямую к АКБ как и советовали Lexx69 и Алексей алтай. Как я и предполагал, магнитола не показала каких либо сбоев и сразу после замыкания проводов она загорелась (в смысле экран засветился=)), пыталась выплюнуть диск и потухла через 4 сек. После этого нажатием на кнопку включения она в штатном режиме включилась, бесполезно пытаясь вещать радиоволны. Все кнопки жмутся, громкость крутиться, в общем магнитола исправна на все 146%. Думаю с мафоном на этом закончим.
Теперь по БП. Ничего нового с ним не произошло. Единственное что попробовал так это подключил к тем же проводам, которыми питал мафон, лампочку Н4. В итоге лампа горит - БП свистит, но не выключается. С компами дело имел и такой свист для БП явно не характерный, много уже разных блоков перепробовал. По внутрянке вроде все целое, ничего не вздуто и не выглядит сгоревшим. Только разве что такое ощущение что детальки пытались давать угла, т.к. многие детали были немножко наклонены на одну сторону. Не знаю важно ли это? По моему нет. Фото БП с двух ракурсов прилагаю.

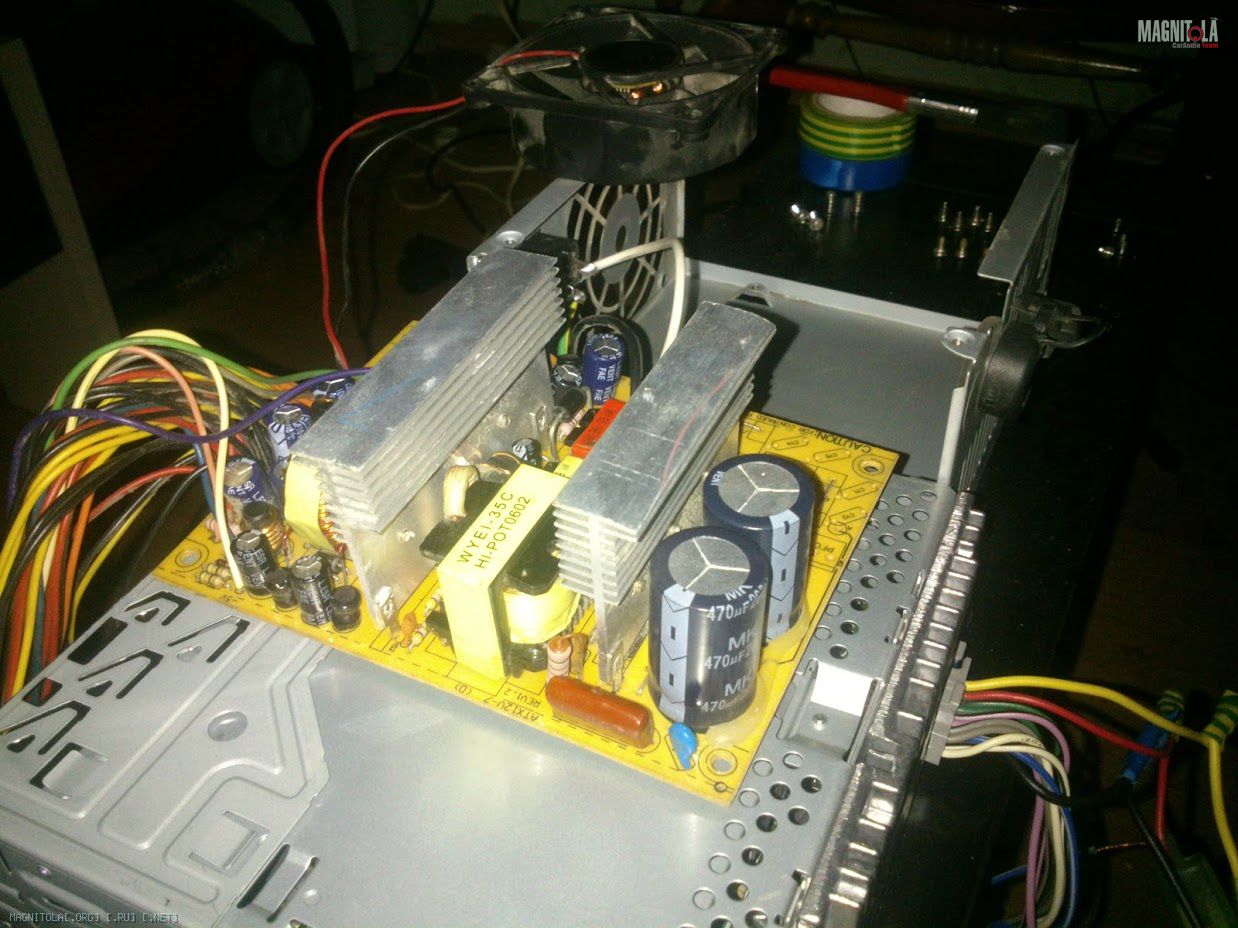

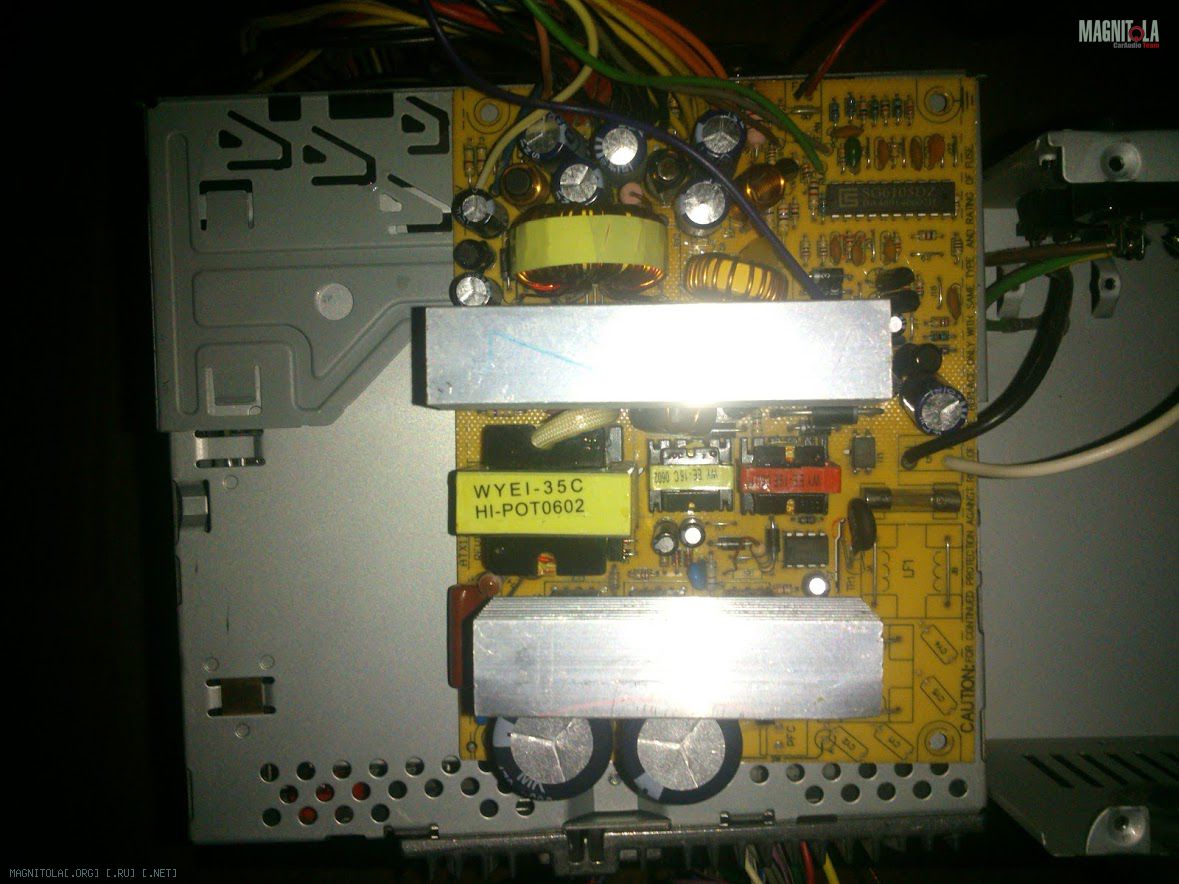

Вложение 960838
Вложение 960840
Дальше не знаю что делать, но судя по всему упираемся в покупку мультиметра для измерения выходного напряжения БП, в принципе в интернет-магазине цена невелика что вообще не напрягает. Да и сей девайс дома полезно иметь. Аппарат называется РЕСАНТА DT 832. Для дома и новичка в электрике такого хватит? И что можно сделать с БП? Видел как их переделывают выпаивая все родные провода и впаивая на их место пару толстых проводочков на +12В, и лампочку на +5В (не понимаю правда что именно это дает).
