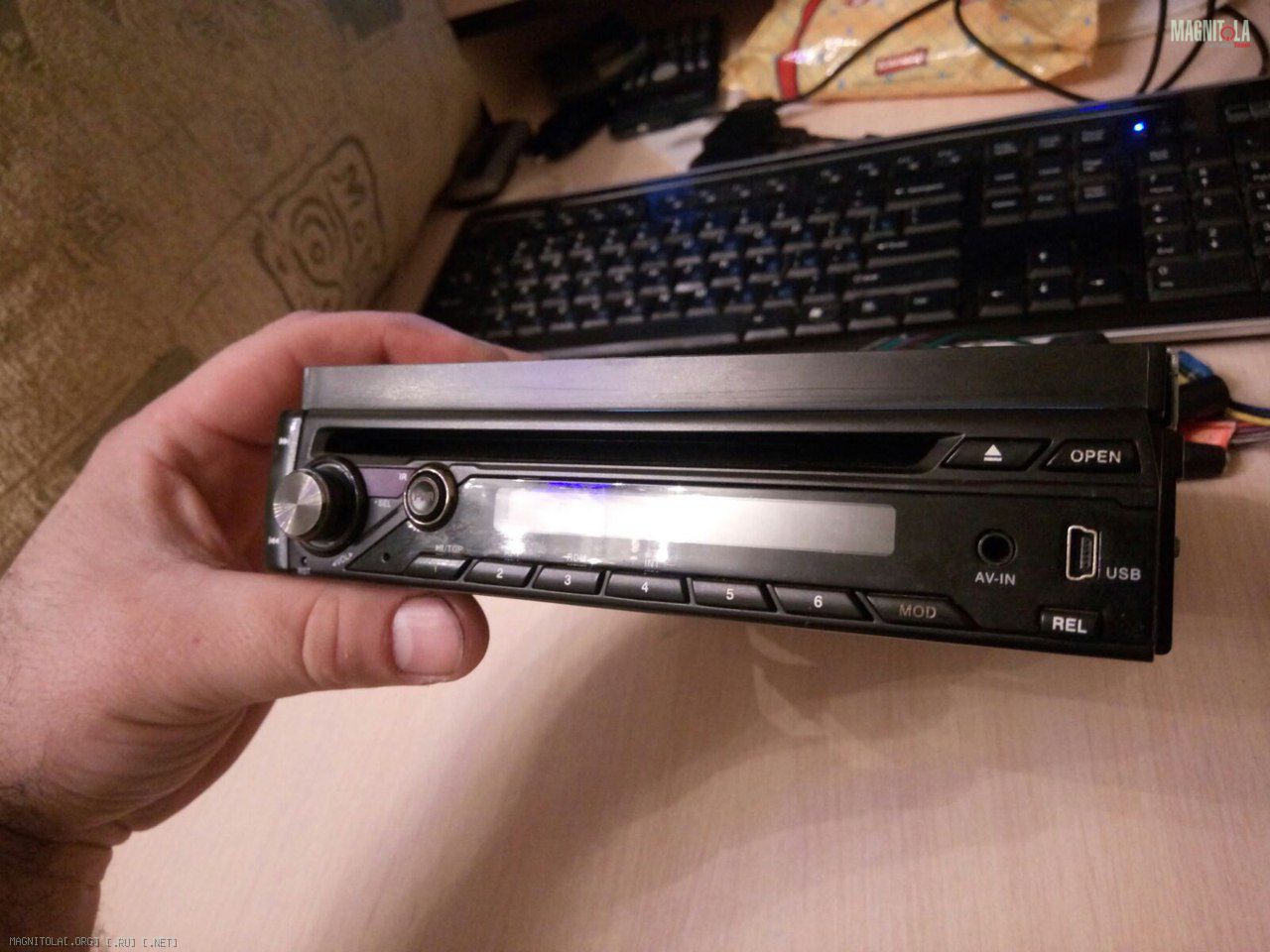

Качественного звука в авто и доброго времени суток, господа. Не поможете определить марку/модель Г/У по фото? Друг взял себе, для навигации на дисплее. На борту этот самый выдвижной дисплей, навигация, полностью русифицированное меню, совершенно никакие настройки звука, слоты для SD карт и, пожалуй, инфа о происхождении - уверяют, что корейский. Никаких опознавательных знаков на нём нет.
Вложение 965882
Вложение 965884
Вложение 965886
Привет! Корейцы всегда пишут"made in korea";)...
Странно,что меню на русском есть,а fm не европейского диапазона.
Редкая и скорее всего не корейская птица. Наверное, какая нибудь штатка с китайца ориентированная на Японию,но имеющая в своих мозгах русское меню.
Хотя нет. Не на японию-у них другой диапазон... Но мини-usb - очень любят лепить китайцы.
нет нет, FM наш! И на ощупь он.... как бы это выразиться.... крепкий, что ли... Ладно скроен, в общем. Эргономика кнопок неплохая.Цитата:
Сообщение от chu0037
На ём написано - fm-65-74 ...
Это что,он ловит только УКВ?
если по чесноку - динамики к нему и не подключались. От него требуется навигация + дисплей дял камеры заднего вида. Авто - минивэн Hyundai Starex. А вот из двух фишек, к сожалению, только одна. С выходами RCA (в т.ч. и на саб и прочие видео входы) отсутствует. В общем, куда рыть - непонятно. Гугуля по фото пока результатов не дал.Цитата:
Сообщение от chu0037
А зачем в нави выход на Саб:)???
Прикрутил ему для тёти навигашной четырёхдюймовку под торпедо и пущай вещает:)!
А, чуть не забыл - оно на винде!:scratch_one-s_head:
Скорее всего в фишке массы rca все общие-прибором можно проверить,где именно они-скорее всего нижние,уходят все на край платы,а сигналы тюльпанов скорее всего в том порядке расположены-как на картинке. AUX можно вычислить включив аппарат в его режим(с контрольными динамиками на белых и серых проводах) и потрогать контакты фишки например иголкой-на громкости будут помехи слышны.
Камеру зх то к нему прикрутить можно было б...
Измерить относительно минуса сопротивление,где будет 75Ом,то эти пины к видео относятся.Определить вход или выход, можно подав сигнал видео,постепенно сокращая количество пинов,при поиске.Прозвонка массы РСА половину пинов на разъёме, уже точно исключит.,Цитата:
Сообщение от chu0037
Похож на какого-то китайца. Например на Mystery MMTD-9106S. Там, как правило, на плате все подписано. Но это только если вскрывать. Ну, или поискать по китайцам подобным. Наверняка есть с таким же разъемом.
