Нет сигнала на минусах правой стороны. Что перепаять?

Цитата:

---

Сообщение от Barbarella

Получается неисправен УЗЧ?

---

Совершенно верно,если нет косяков в пайке МС и на разъёме.Но двух совпадений не бывает сразу.Поэтому вопрос в диагностике понятен.Спасибо за информацию!.,

Цитата:

---

Сообщение от Barbarella

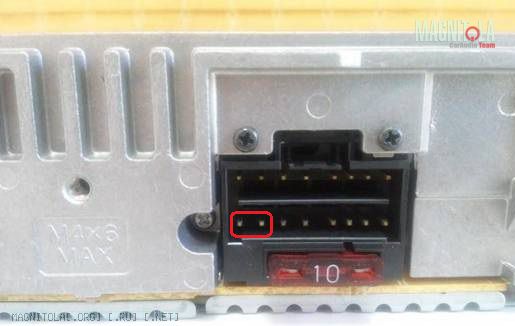

Взят в руки тестер и измерил напряжение. На всех выходах разъема АС показало вдвое меньше чем на выходе питания АС. НО только не на этих двух контактах (отмеченных на фото), они показали 0.
Вложение 973192 (В первый раз на фото неверно отметил неработающие контакты)
Получается неисправен УЗЧ?

---

то, что с тестером будет такой результат это было понятно уже давно, уже тогда, когда ты с лампочкой носился и тыкал её в качестве тестера :).
т.е. с тестером ты делал уже лишние телодвижения........
поэтому, если нужен результат, а не посты на форуме то :

Цитата:

---

Сообщение от FFZ

вскрыть ГУ, достать плату, проверить/пропаять ножки выходной ИМС УМ.

---

добавил бы еще - и выходного разъёма.
После чего снова проверил, хоть лампочкой, хоть тестером......

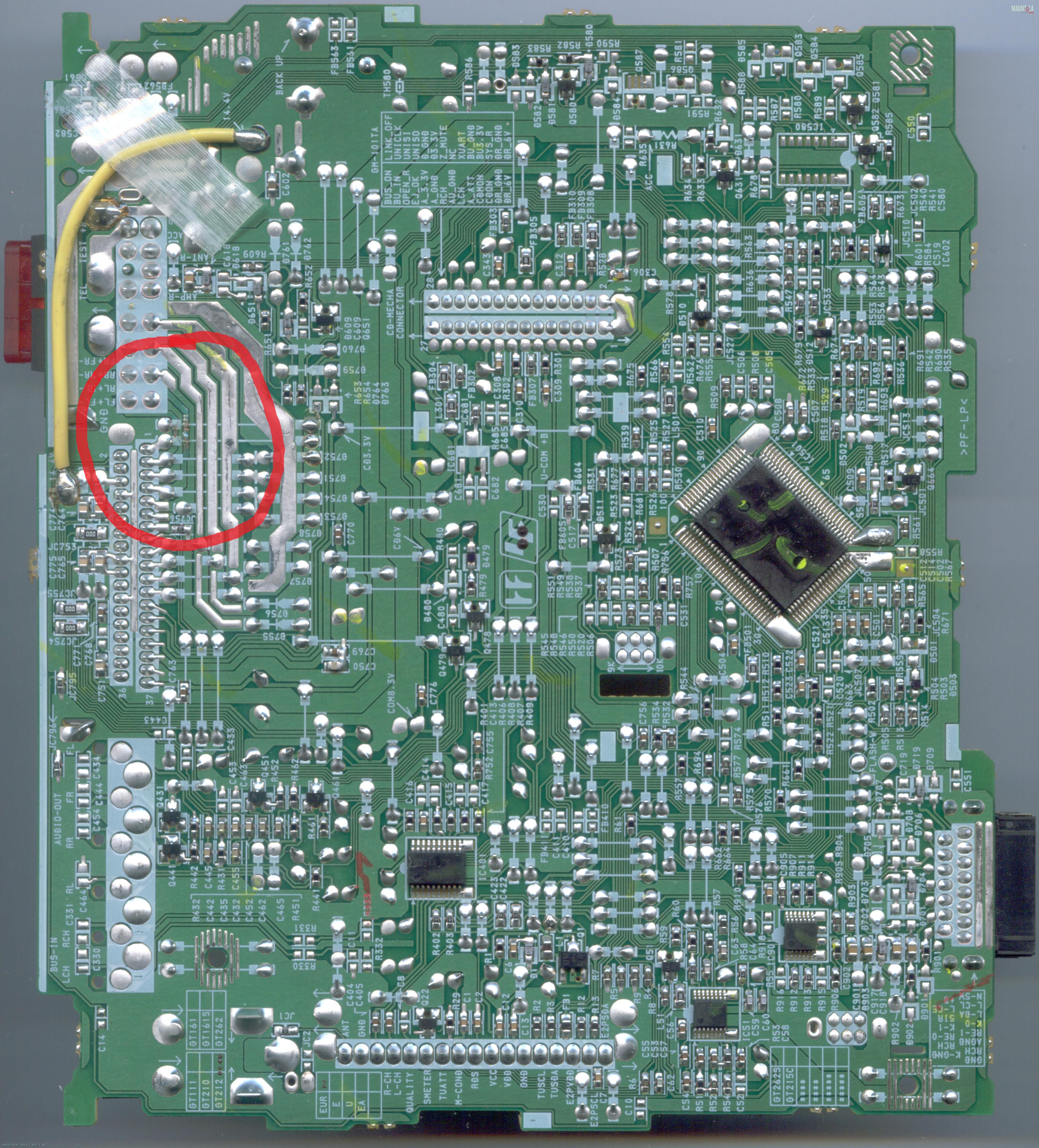

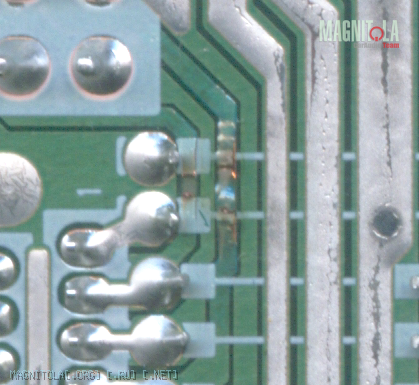

Вскрыл ГУ, добрался до платы, осмотрел и обнаружил что "канал" сгорел.
Вложение 982734
Вложение 982736

Возможно ли восстановить этот канал?
Если да то каким образом?
Осилит ли такой ремонт "любитель"?

Любопытно понять из за чего случилась беда? Может быть из за того что когда магнитола попала ко мне в руки в ней стоял предохранитель на 15А, а должен стоять на 10А, неужели канал не выдержал перегрузки в 5А и сгорел? Если нет то что могло стать причиной?

Цитата:

---

Сообщение от Barbarella

Любопытно понять из за чего случилась беда?

---

Было замыкание на массу скорее всего.

Цитата:

---

Сообщение от Barbarella

Осилит ли такой ремонт "любитель"?

---

Если с паяльником дружит "любитель",тогда восстановить дорожки и проверить ГУ - возможно МС ещё живая.,
