Проектировка ФИ короба Hertz es300.5

Здравствуйте. Настало время постройки короба под Hertz es300.5. Сначала хотелось найти чертеж под данный динамик, но к сожалению этого сделать не получилось. Есть чертежи под es300 и куча для hx300.5d, но под конкретной мой нет:(

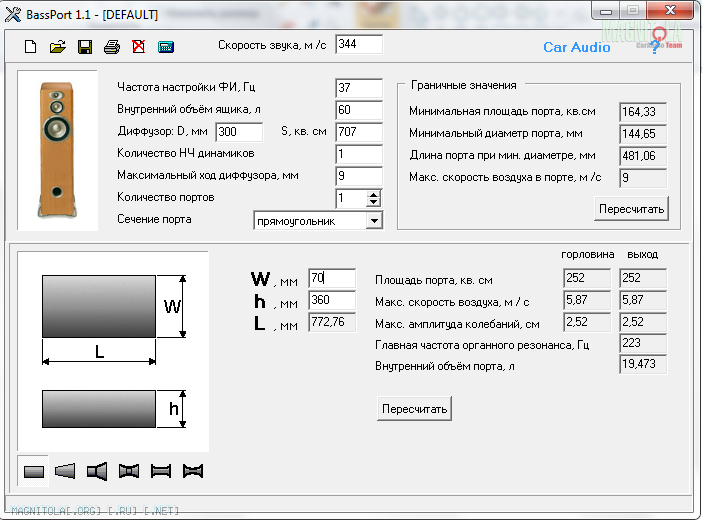

Тогда я озадачился собственным расчетом. Порыскал по форумам, наскачивал программ, убил кучу времени на то чтобы запустить хваленый JBL SS, но все тщетно, не хочет он идти под 7 виндой. Делал расчеты онлайн, в других программах, много где выдавало решение что необходимо 200+ литров для ФИ для получения Qts ≈ 0,7. Беда, это нереально выполнить. Тогда я вспомнил статью в АЗ, где было сказано что 55л для него еще терпимо, меньше уже не ахти, больше можно. Было решено сделать фи на 60л. С помощью программы bassport расчитал длину порта при необходимой площади сечения и нужной мне настройке короба. Немного по колдовал в excel для расчета ширины короба при имеющейся длине и высоте(под багажник). Сделал чертеж в пэинте, пересчитал еще раз после завершения, вроде все сошлось.
Уважаемые жители форума, посмотрите своим опытным взглядом, все ли правильно, может что подправить или вообще переделать все нафиг?
Кто-то может скажет что я решил сэкономить, ведь расчет в интернете стоит N-ую сумму, но я отвечу что нет, в принципе, если тут есть человек с опытом, кто готов сделать хороший расчет для красивого звука под мой динамик и багажник, то не вопрос, давайте так и сделаем, но обращаться неведомо к кому, я не рискну. Заезжал перед этим в три фирмы занимающиеся автозвуком, они мне прямо и сказали, мы наберем в яндексе "ФИ короб на 37гц" и запилим тебе его. А кто его рассчитывал, правильно или нет, неизвестно.

Прилагаю картинки с моими расчетами.

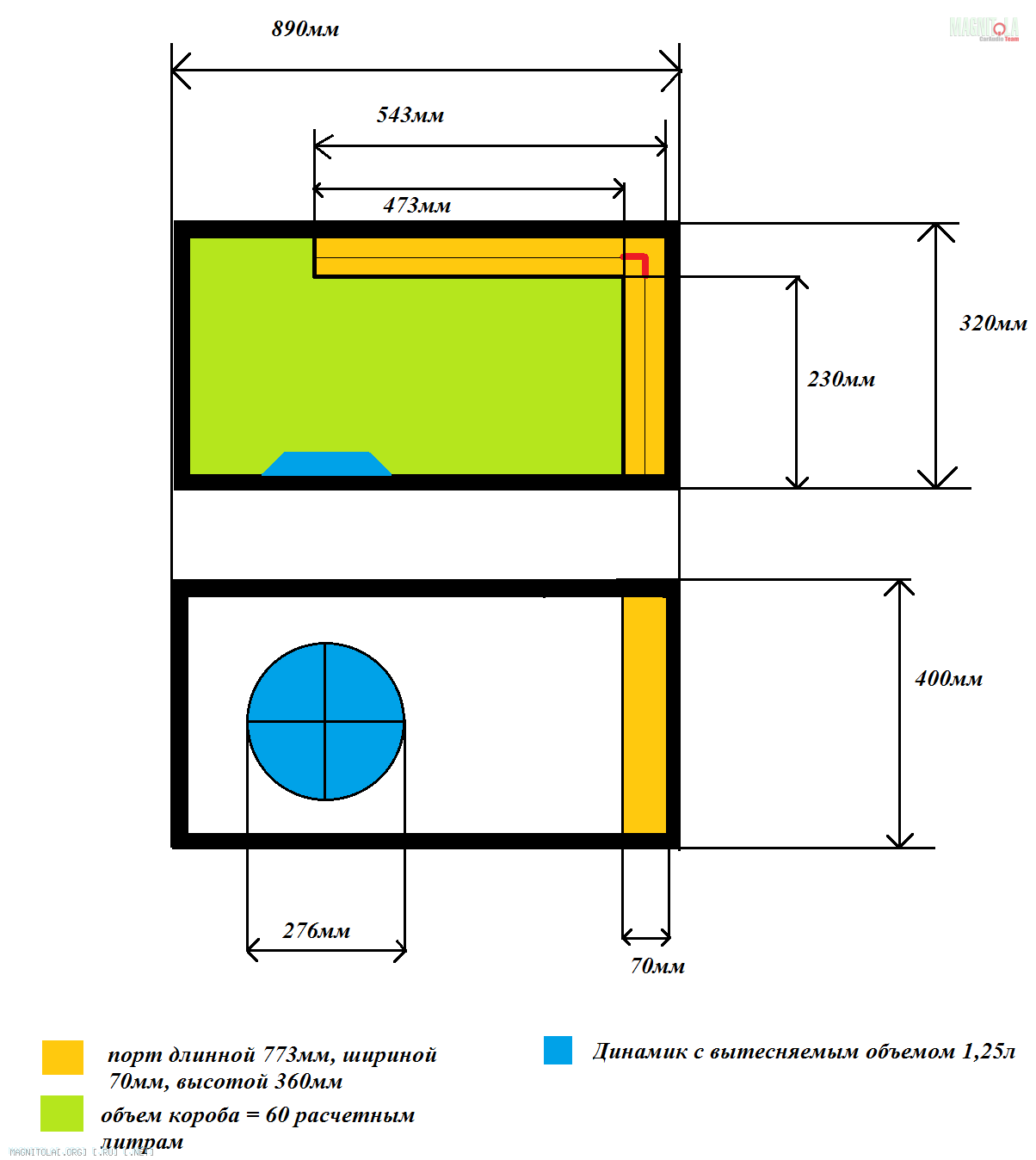

Объем короба(зеленый) в итоге вышел 59,88л
Материал фанера 20мм
Вложение 997006Вложение 997008

Спасибо всем кто окажет посильную помощь!)

sNupY, исходя из опыта работы с HX200.3, могу посоветовать делать то, что указано самим производителем. Книженция должна быть с дином в комплекте, ну или на оф сайте скачать. И чем точнее будет всё сделано к указанным там данным, тем лучше будет результат. И не забываем про мощность усилителя - не менее указанной продолжительной мощности дина.
PS: на HX200 ни одна программа не дала хотя бы примерно тех цифр, которые указаны производителем. Результат по звуку был соответствущий, переделано было штук 6 разных корпусов.

Dinamik_, Усилок dls a6 :)

По коробу: в рекомендаванных производителем только 38л.
Вот заключение журнала АЗ, которому в принципе у меня нет причин недоверять:
"На практике это означает: понравилось что-то из «заводского» — берите и делайте, хотя можно сделать и лучше…"
"Из рекомендованных вариантов можно соглашаться лишь на больший из двух ФИ, и то — с натяжкой. ЗЯ начинает нормально (и даже отлично) играть при объёме 55 л, оптимальный объём ФИ получается, вы будете смеяться, столько же. И смотрите, какая выходит красота…"

Хочется конечно лучше, поэтому заводские игнорируются:)

Цитата:

---

Сообщение от sNupY

Усилок dls a6

---

Ну этого с головой...

Цитата:

---

Сообщение от sNupY

которому в принципе у меня нет причин недоверять:

---

тогда зачем что-то рассчитывать? Брать и пилить, если уже все готово.

Цитата:

---

Сообщение от sNupY

которому в принципе у меня нет причин недоверять:

---

а "заводским" получается есть причины не доверять?

Цитата:

---

Сообщение от sNupY

все ли правильно

---

нужный параметр выделен, вместо него на скрине расчетов стоит 300.
Вложение 997948

Цитата:

---

Сообщение от Dinamik_

нужный параметр выделен, вместо него на скрине расчетов стоит 300.

---

Спасибо, пересчитаю.
По заводским рекомендациям, доверяю, но опять же, можно же лучше сделать)
В АЗ только объем и настройка написаны, по ним и пересчитаю сейчас(из моих 60л в их 55л, с 37гц на 32гц, и диаметр дифузора переставлю с 300 на 260)

Столько телодвижений и времени ради одного ящика.
Таблица в экселе чтобы подогнать высоту под ширину))))
Подход конечно радует. Основательный.
В идеале - снять параметры Т-С динамика и по ним уже считать.

---------- Сообщение добавлено 05.05.2016 в 13:43 ----------

Столько телодвижений и времени ради одного ящика.
Таблица в экселе чтобы подогнать высоту под ширину))))
Подход конечно радует. Основательный.
В идеале - снять параметры Т-С динамика и по ним уже считать.

Цитата:

---

Сообщение от orbita21

В идеале - снять параметры Т-С динамика и по ним уже считать.

---

Это еще больше телодвижений и времени:laugh1:

А толку от всей вашей подгонометрии, если разбег параметров дина примерно такой же как разбег коробков производителя и журнала?

orbita21, если так относиться, тогда можно вообще короба не считать, а всех кто считает по заводским параметрам объявить аферистами:)
Не даром же Вами было вставлена фраза:

Цитата:

---

Сообщение от orbita21

В идеале

---

Пусть у меня будет не идеал, но и не ущербный монстр, ради этого и спрашиваю мнение людей, а мне говорят что я подгонометрией впустую занимаюсь.
Я не умею снимать данные параметры, я не слышал что бы кто-то этим занимался даже в Республике, неужто мне без сабвуфера вовсе ездить теперь?

Да не.
Почему без саба. С сабом конечно. ;)
Простой ответ на вопрос из первого поста - да всё норм, пилите ужЕ.
Просто слишком загоняться не стоит, если к вопросу комплексно не подходите.

---------- Сообщение добавлено 06.05.2016 в 12:00 ----------

Такое часто встречается.
Терзания, метания, лимонард вариантов коробков, какой выбрать, считают чертям рисуют...
При этом параметры дина из инструкции, передаточная салона - чуть ли не с потолка...
