Помогите советом БП 9V-2A

родной бп 1.3А, этому ЦАП и этого много, и потом эту конструкцию все равно чем питать - внутри вторичные блоки питания

Цитата:

---

Сообщение от A!exT

родной бп 1.3А, этому ЦАП и этого много, и потом эту конструкцию все равно чем питать - внутри вторичные блоки питания

---

В общем зря я заморачиваюсь. Тогда для подключения в авто можно использовать схему на MC78T09 что привел fox proteus?

да, можно

Всем откликнувшимся спасибо за помощь!и извините за глупые вопросы.

Цитата:

---

Сообщение от catyara52

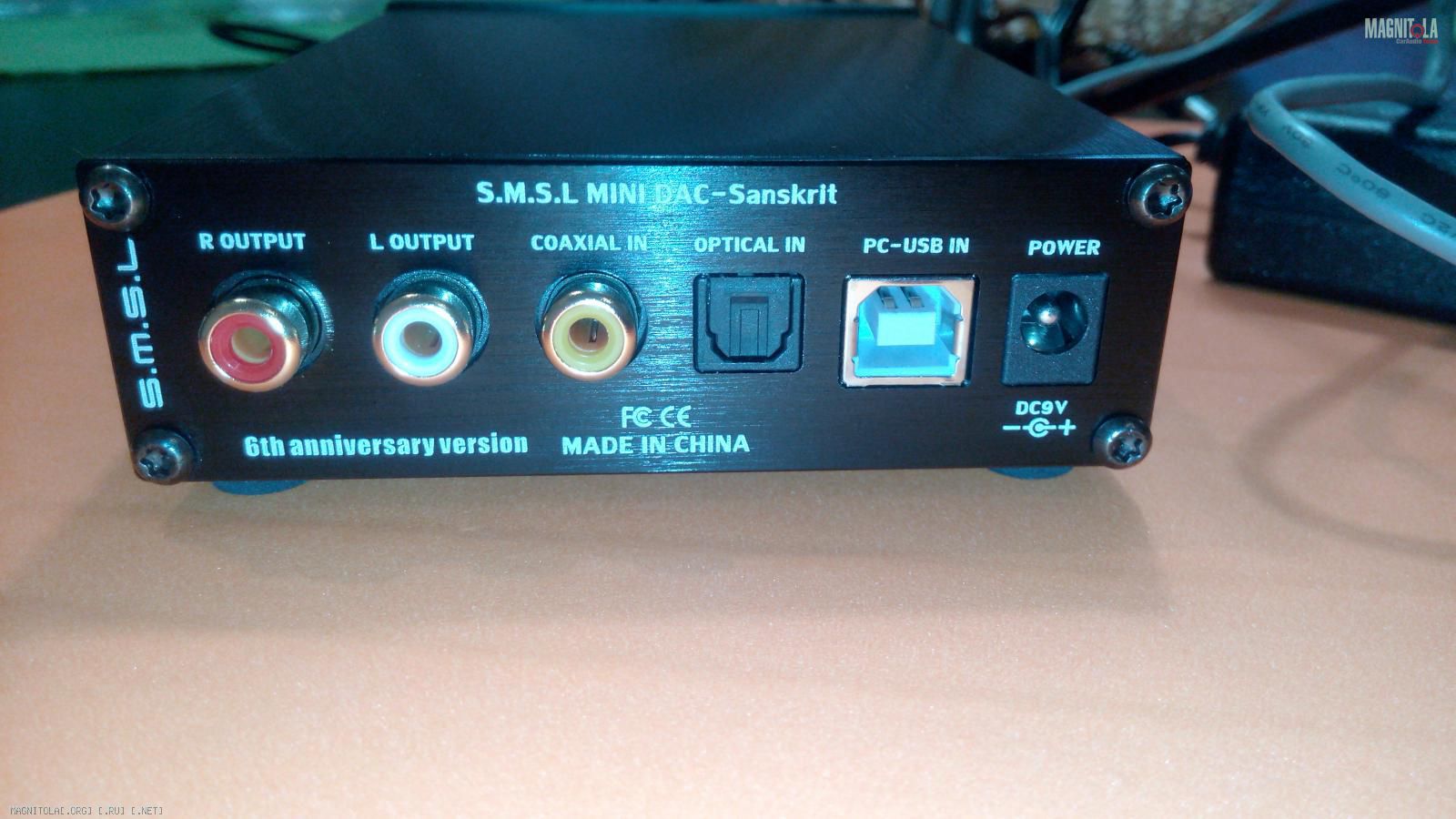

ЦАП братьев китайцев "SMSL sanskrit 6" Отзывы на него начинаются с того что (я бы не советовал вам включать ЦАП от родного БП,он импульсный,с просадкой по напряжению,неизвестно из чего сделан и т.д. Вот Я и решил сваять что то более приличное для его питания. А может и зря заморачиваюсь раз ВЫ говорите что у него такое маленькое потребление.Может и родной сгодится.Но в отзывах все единогласно против питания Цапа импульсным БП. Фотки с телефона так что звиняйте
Вложение 1076560Вложение 1076562Вложение 1076564Вложение 1076566Вложение 1076568Вложение 1076570Вложение 1076572

---

коротко- там все питания сделаны внутри ЦАПа(... а внутре у нее думатель...), подключай "Крону" с соблюдением полярности или 9 вольт акк., слушай( минут на 15 хватит) и сравнивай с родным БП, если разницу услышишь - то бери аналоговый БП, их на 9в много продается.

Цитата:

---

Сообщение от romanov

коротко- там все питания сделаны внутри ЦАПа(... а внутре у нее думатель...), подключай "Крону" с соблюдением полярности или 9 вольт акк., слушай( минут на 15 хватит) и сравнивай с родным БП, если разницу услышишь - то бери аналоговый БП, их на 9в много продается.

---

Я все таки решил собрать БП на ЧИП и ДИП все закажу там с трансформатором все в 1000р встает. Так моей душе спокойнее!:derisive:

Цитата:

---

Сообщение от catyara52

Я все таки решил собрать БП на ЧИП и ДИП все закажу там с трансформатором все в 1000р встает. Так моей душе спокойнее!:derisive:

---

БПС 9-1 (штекер 5.5х2.1, Б), Блок питания стабилизированный, 9В,1А,9Вт, в ЧИПе-ДИПе должны быть, должен подойти. вообще смотри на вес-аналоговые блоки имеют трансформатор и поэтому тяжелее и больше.(940рб..., за все и делать ничего не надо...)

Цитата:

---

Сообщение от romanov

БПС 9-1 (штекер 5.5х2.1, Б), Блок питания стабилизированный, 9В,1А,9Вт, в ЧИПе-ДИПе должны быть, должен подойти. вообще смотри на вес-аналоговые блоки имеют трансформатор и поэтому тяжелее и больше.(940рб..., за все и делать ничего не надо...)

---

Учтёмс спасибо!хочу взять ТТП-40 (12В, 3.0А) с запасом на будущее и L78S09CV-DG конденсаторы имеются.Чет попаять жуть как захотелось!

Цитата:

---

Сообщение от catyara52

Учтёмс спасибо!хочу взять ТТП-40 (12В, 3.0А) с запасом на будущее и L78S09CV-DG конденсаторы имеются.Чет попаять жуть как захотелось!

---

если у вас будет изолированный транс и хороший фильтр(LC) то я бы посоветовал L7909...., в минусовой провод,в .pdf-файле схема вкл. есть.

Цитата:

---

Сообщение от Rover

На 78% уверен, что данный ДАК более 0.5 А не потребляет, и доработка (а может и не нужна) внутреннего стабилизатора проще/лучше.
Чтобы не гадать на кофейной гуще не плохо бы узнать модель, и увидеть фото потрохов.

---

Полностью согласен! На фото видно видно внутренний стабилизатор слева сверху два ключа,рядом с разъемом питания диод защитный от переполюсовки и конденсатор фильтрующий. Замена внешнего БП с шила на мыло ни к чему не приведет,-все что померещится после прослушивания можно смело отнести к самовнушению! А вот питание не от сети а от аккумулятора ( можно смело 12 вольтовый взять AGM на 7-9 а/ч,дабы встроенный стабилизатор не выделял лишнее тепло -ограничить питание той-же "кренкой" (аналоги 78... и 79...известны уже лет тридцать),блокировочные конденсаторы на входе и выходе 7809 повесить как можно ближе к ее выводам,дабы она не "завелась" даст положительный результат. Неохота маятся-три диода последовательно на выход аккумулятора ,а на SD 1083 (1084) схему для его зарядки( петь будет долго до разряда)... Можно и от 7815 подключенной к выпрямителю на 18 -20 вольт заряжать через лампочку 12 вольт 5 ватт, вообще от любой зарядки от автомобильных АКБ ( ток не превышать больше 1/10С от греха и все будет хорошо) ))).. Вообще питание DAC (ЦАП) от АКБ давно признак хорошего тона-избавляет от импульсных помех из сети,увеличивает разрешение,развязка по питанию и т.д.
