Rockford Fosgate 60 DSM

Был куплен в штатах данный усилок. Продавцом было заявлено что на выходе "0".

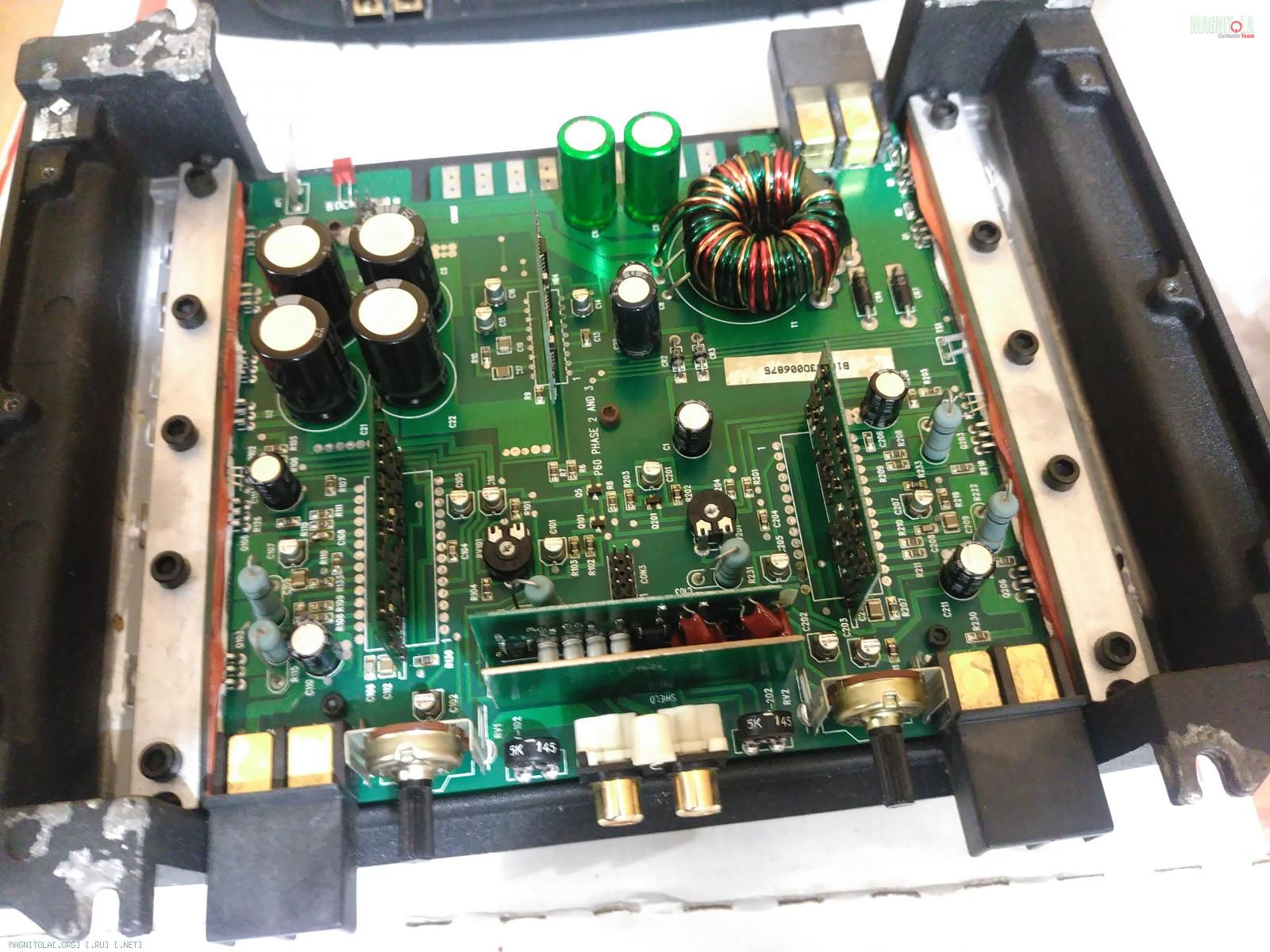

Вложение 1077890

По приезду разобрал посмотрел, все нормально, с виду не горел и не подвергался вмешательствам. На выходе "0", сердцебиение в норме (Меандр в силовой части), потребление тока "0".
После криворукого подключения с переполюсовкой на пару секунд, сердце стало биться по другому.
При выпайке силовых полевиков шим выдает все что нужно и как нужно, при их возврате получаем кашу... Полевики и силовые диоды живые. Куда копать?

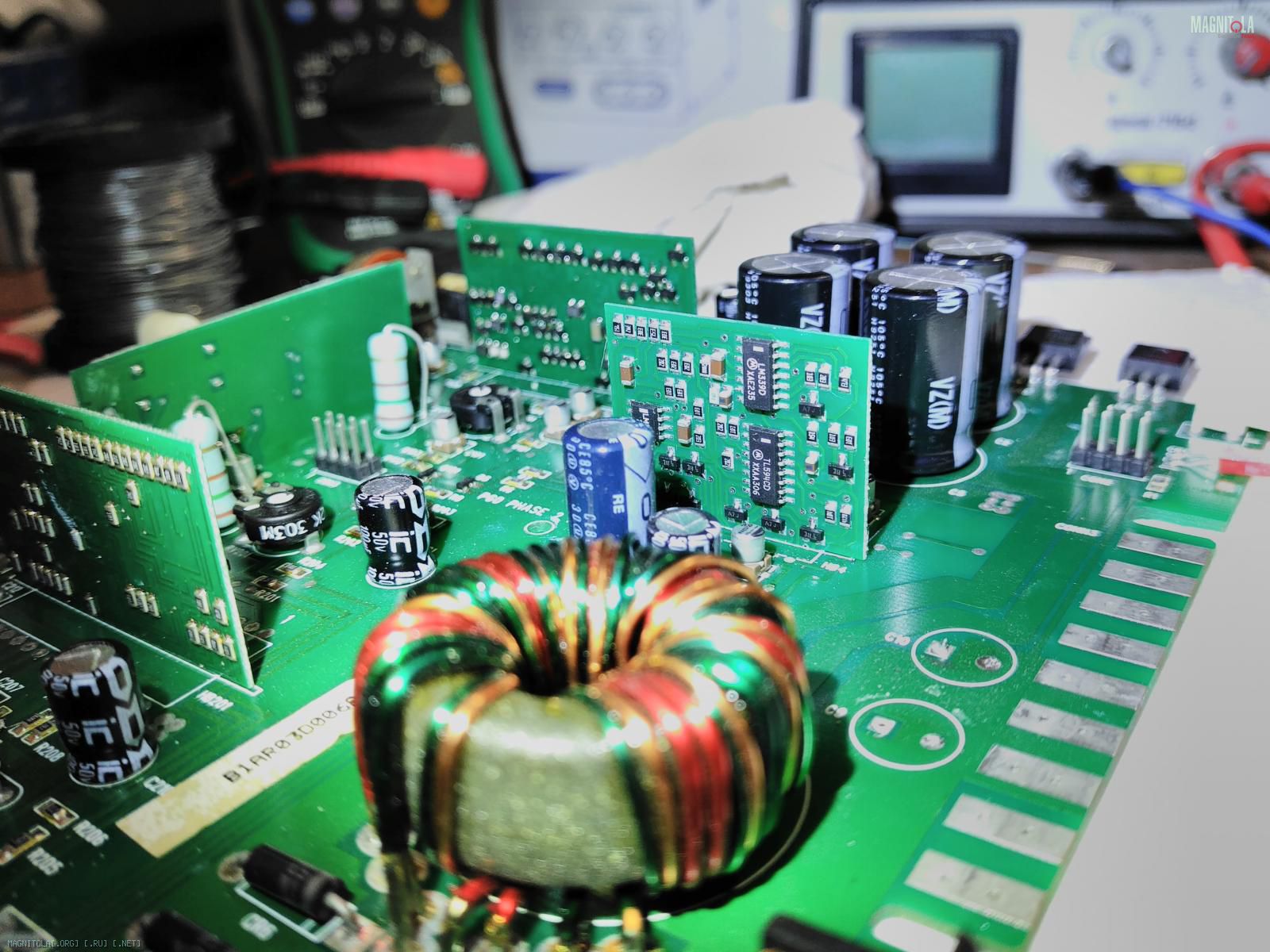

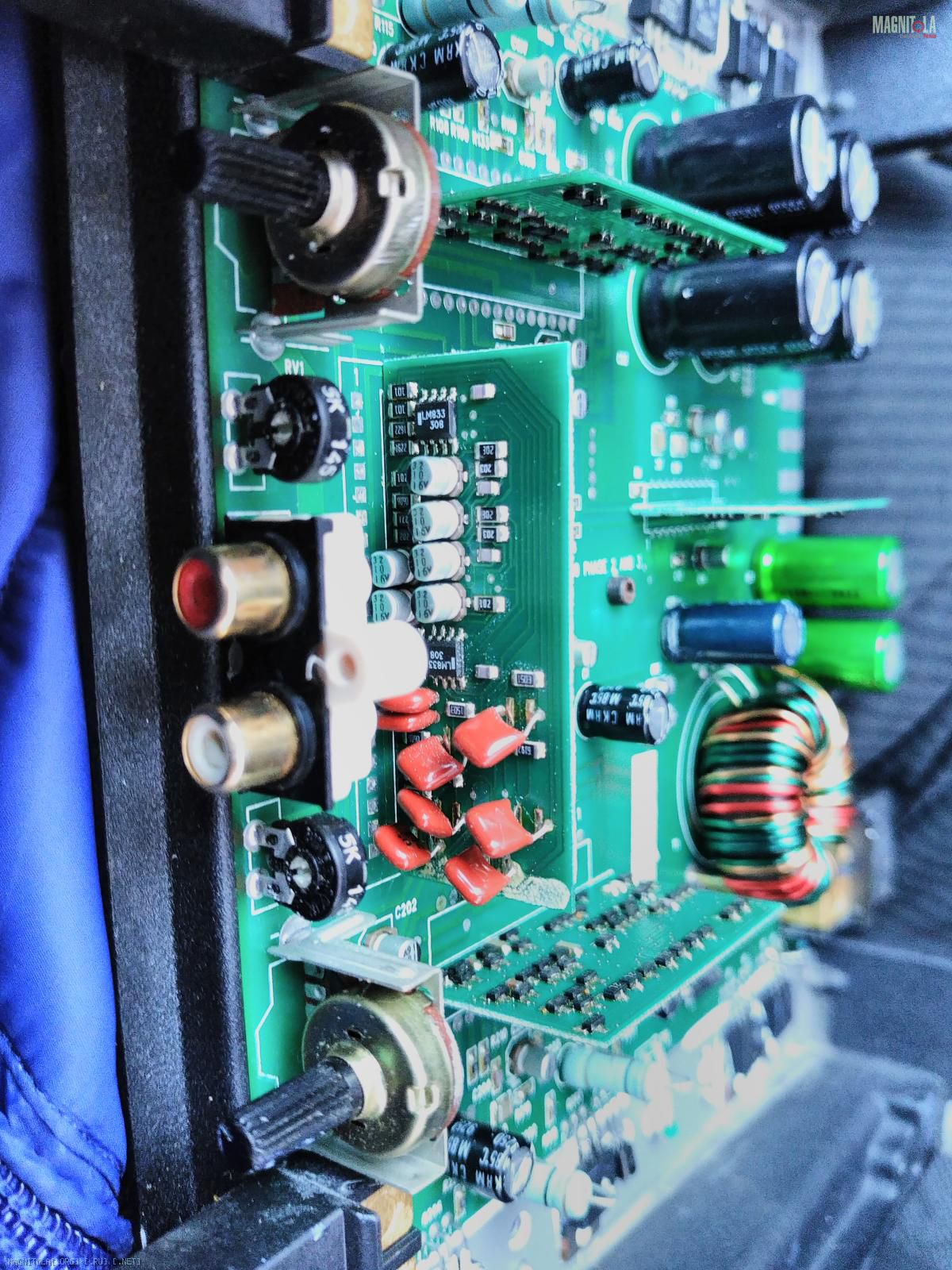

Фото прилагаю
Вложение 1077894Вложение 1077892Вложение 1077896Вложение 1077898Вложение 1077900Вложение 1077902Вложение 1077904

То есть при переплюсовке силовые транзисторы остались живы?

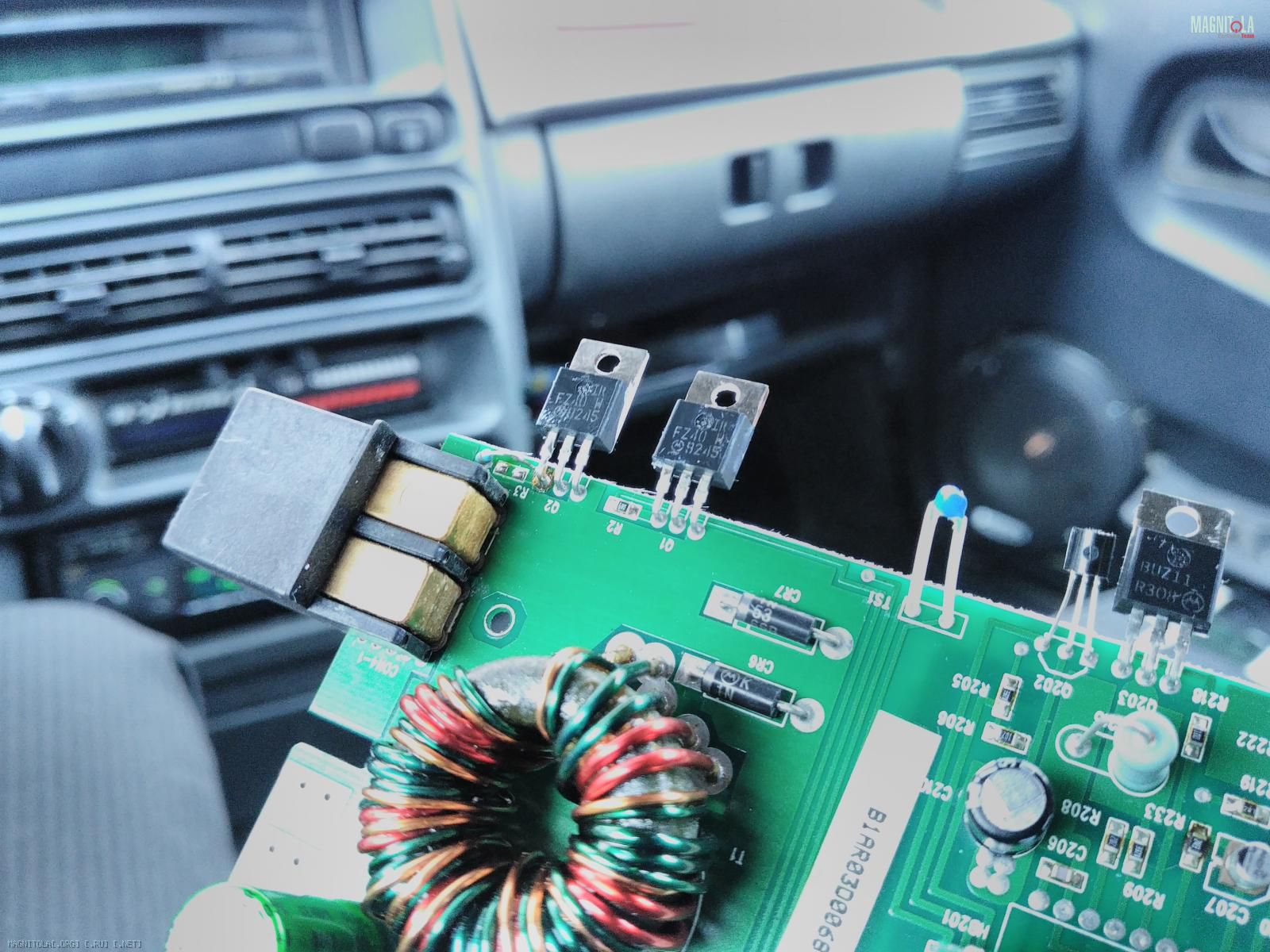

Стоп, 5 фото... R2 на месте, а где R3??? на затворе...

Цитата:

---

Сообщение от Lexx69

То есть при переплюсовке силовые транзисторы остались живы?
Стоп, 5 фото... R2 на месте, а где R3??? на затворе...

---

Живые. Там поверх висит резистор, это единственная пайка которая была сделана в нем на момент получения

Есть чем мосфеты проверить, кроме тестера?
У меня китайский приборчик с Али... здорого в этом выручает...
С ШИМ преддрайвер есть или они работают напрямую? Если есть и их проверить не мешает, а резюки лучше сразу заменить, с ними частенько бывают проблемы, которых при замере не видно...

---------- Сообщение добавлено 15.11.2016 в 16:02 ----------

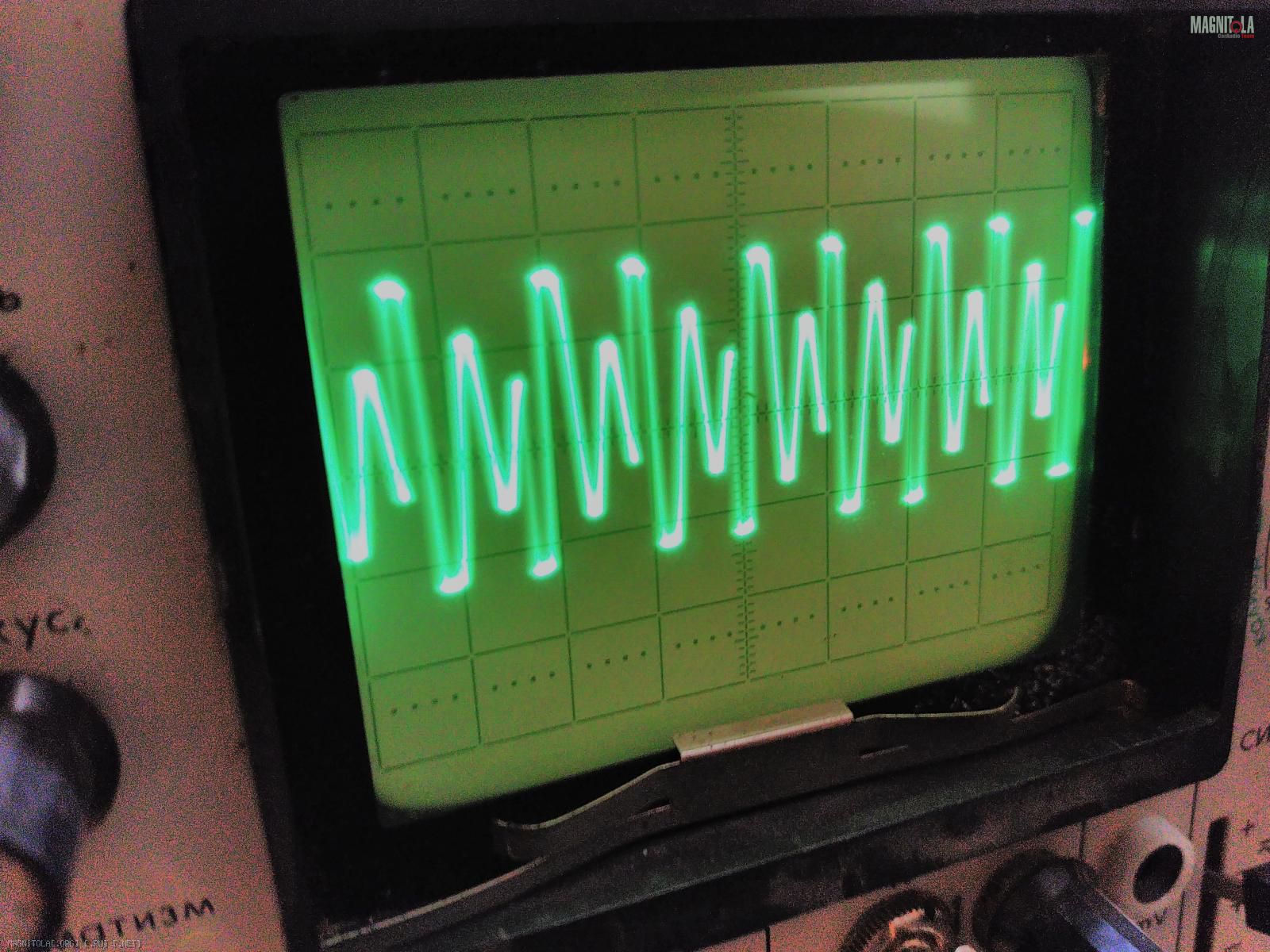

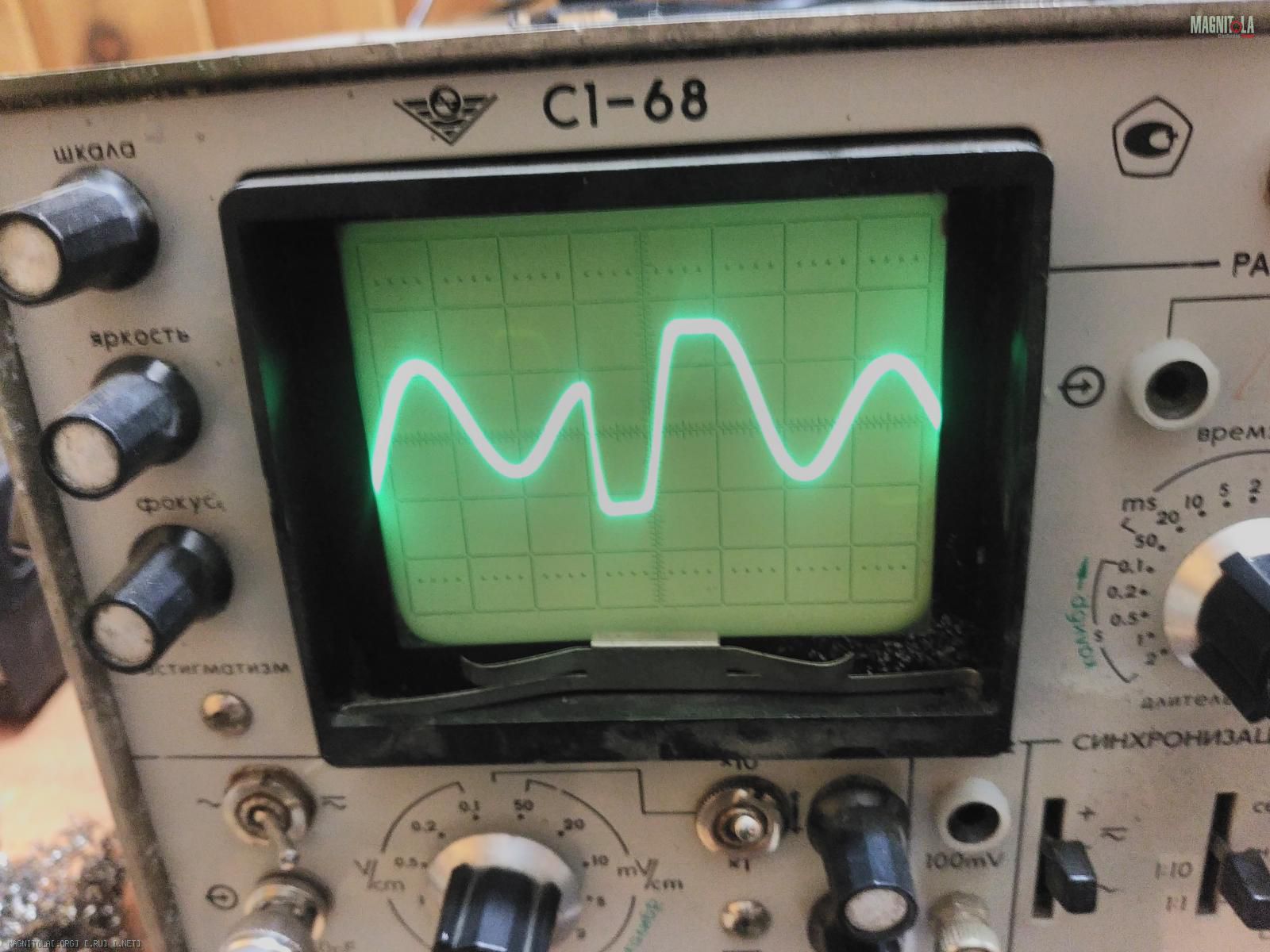

Без транзисторов на затворах картинка хорошая, на меандр похожа или как на 6 фотке?

Цитата:

---

Сообщение от Lexx69

Есть чем мосфеты проверить, кроме тестера?
У меня китайский приборчик с Али... здорого в этом выручает...
С ШИМ преддрайвер есть или они работают напрямую? Если есть и их проверить не мешает, а резюки лучше сразу заменить, с ними частенько бывают проблемы, которых при замере не видно...

---------- Сообщение добавлено 15.11.2016 в 16:02 ----------

Без транзисторов на затворах картинка хорошая, на меандр похожа или как на 6 фотке?

---

Резюки перепроверю на всякий случай. Есть esr-метр с Китая... Он показывает норму. При выпаянных транзисторах на затворах полноценный меандр. Преддрайвер это что? Рядом с tl594 есть lm339

Lm339 это компоратор, на нем завязана защита, как правило...
Посмотри ток потребления на холостом ходу...
Можно рискнуть выпаять диоды моста, если у транса одна вторичка и диодов по питанию больше нет...
Еще можно попробовать оставить только пару мосфетов, по одному на плечо... но, заведомо исправных...

Цитата:

---

Сообщение от Lexx69

Lm339 это компоратор, на нем завязана защита, как правило...
Посмотри ток потребления на холостом ходу...
Можно рискнуть выпаять диоды моста, если у транса одна вторичка и диодов по питанию больше нет...
Еще можно попробовать оставить только пару мосфетов, по одному на плечо... но, заведомо исправных...

---

Заведомо исправные выпаивал с другого усилка, результата это не дало. Ток при включении стремится к бесконечности и если его не ограничивать то можно и яичницу приготовить наверное будет

Да, такое бывает...
То есть и без диодов во вторичке холостой ход имеет большое потребление?
На 5 ноге TL494 поменяй кондерчик... номинал в номинал... несколько раз сталкивался с такой фигней, физическую причину так и не понял... возможно и резистор на 6-й...

Цитата:

---

Сообщение от Lexx69

Да, такое бывает...
То есть и без диодов во вторичке холостой ход имеет большое потребление?
На 5 ноге TL494 поменяй кондерчик... номинал в номинал... несколько раз сталкивался с такой фигней, физическую причину так и не понял... возможно и резистор на 6-й...

---

Да, потребление большое. Резистор и кондер поменяю. ТОлько там стоит 594й, но как я понял это одно и тоже...

Цитата:

---

Сообщение от Hedik

Да, потребление большое. Резистор и кондер поменяю. ТОлько там стоит 594й, но как я понял это одно и тоже...

---

Да, это тоже самое... начни с кондера...

---------- Сообщение добавлено 16.11.2016 в 11:29 ----------

Вообще, при переплюсовке всякие чудеса случаются... умудряется вылететь то, что в обычном режиме, по жизни, вообще не должно....

---------- Сообщение добавлено 16.11.2016 в 12:09 ----------

Еще... по памяти... бывают чудит снаббер, он у тебя сделан в одном корпусе это CR6-CR7... проверить эту "хрень" довольно сложно поэтому можно выпаять и поставить RC цепочку резистор 10 ом 1 ватт и конденсатор керамику на 0,01 мкФ вольт на 200...
