на это есть специально обученные люди))) https://youtu.be/uBiKposZFN0Цитата:
Сообщение от maisteroleg
---------- Сообщение добавлено 17.01.2017 в 02:45 ----------
Горят редко... можно конечно и поменять, благо стоит недорого... а вот без ослика ремонтировать ПН, только на ощупь... при чем достаточно самого простенького, хоть С1-94...Цитата:
Сообщение от Владимир Козаченко
Да, и она ключи раскачивает не напрямую... это тоже все стоит проверить.
Цитата:
Сообщение от Lexx69
- осциллографа к сожалению никакого и обратиться то не к кому.
- попробую тл-ку поменять почему то подозрения на нее всё же падают, подозрительное пятнышко у неё в изголовье будто пригоревшая, усь не запускается, спустя пару секунд появляется писк и мгновенно греются транзюки(ключи) причем только в одном плече.
---------- Сообщение добавлено 17.01.2017 в 12:10 ----------
похоже копаю я вовсе не там, стали известны новые подробности, буду дома всё наглядно с фото выложу распишу.
А пока сижу на работе руки чешу в ожидании этого уникального аппарата.

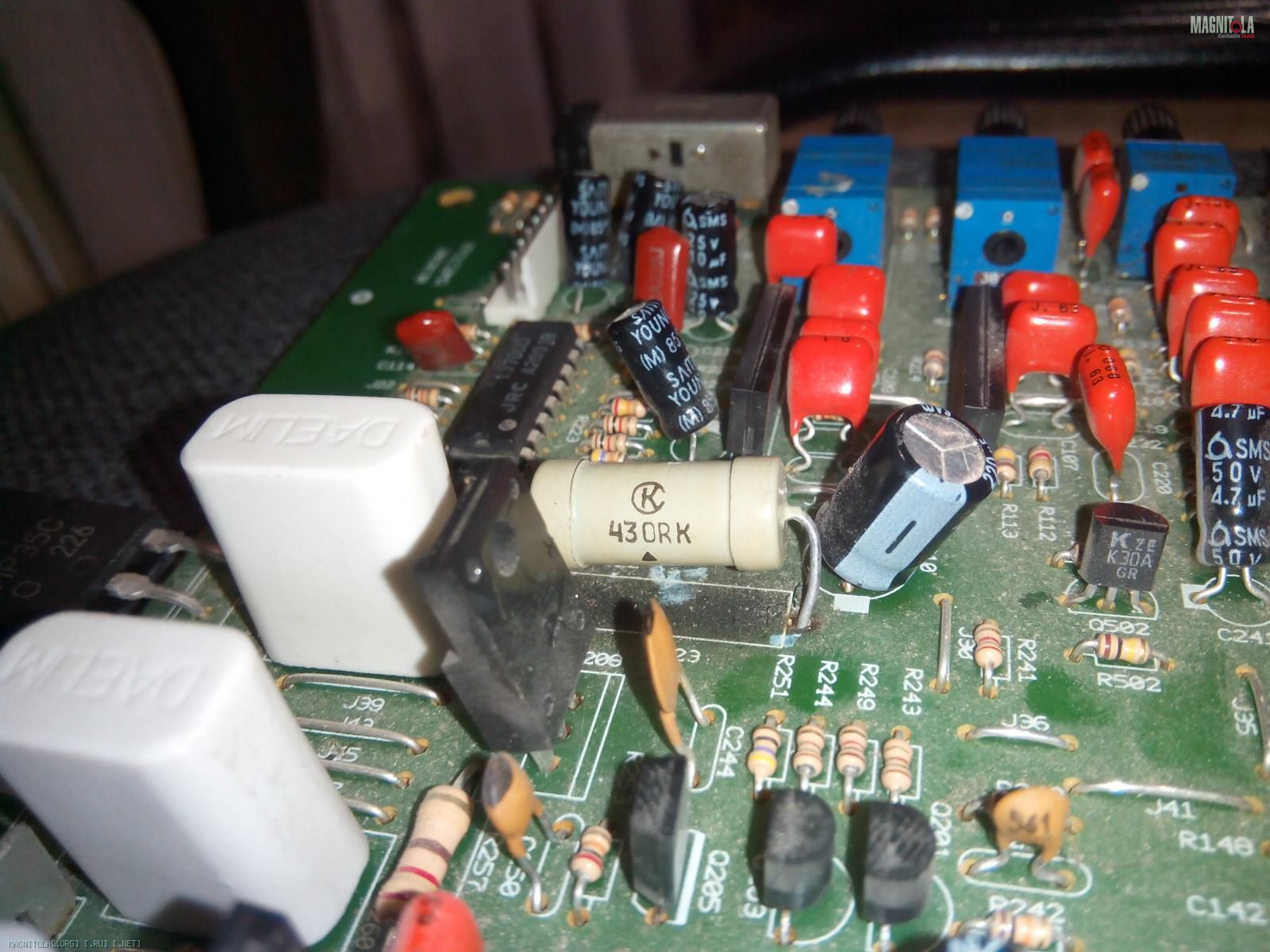

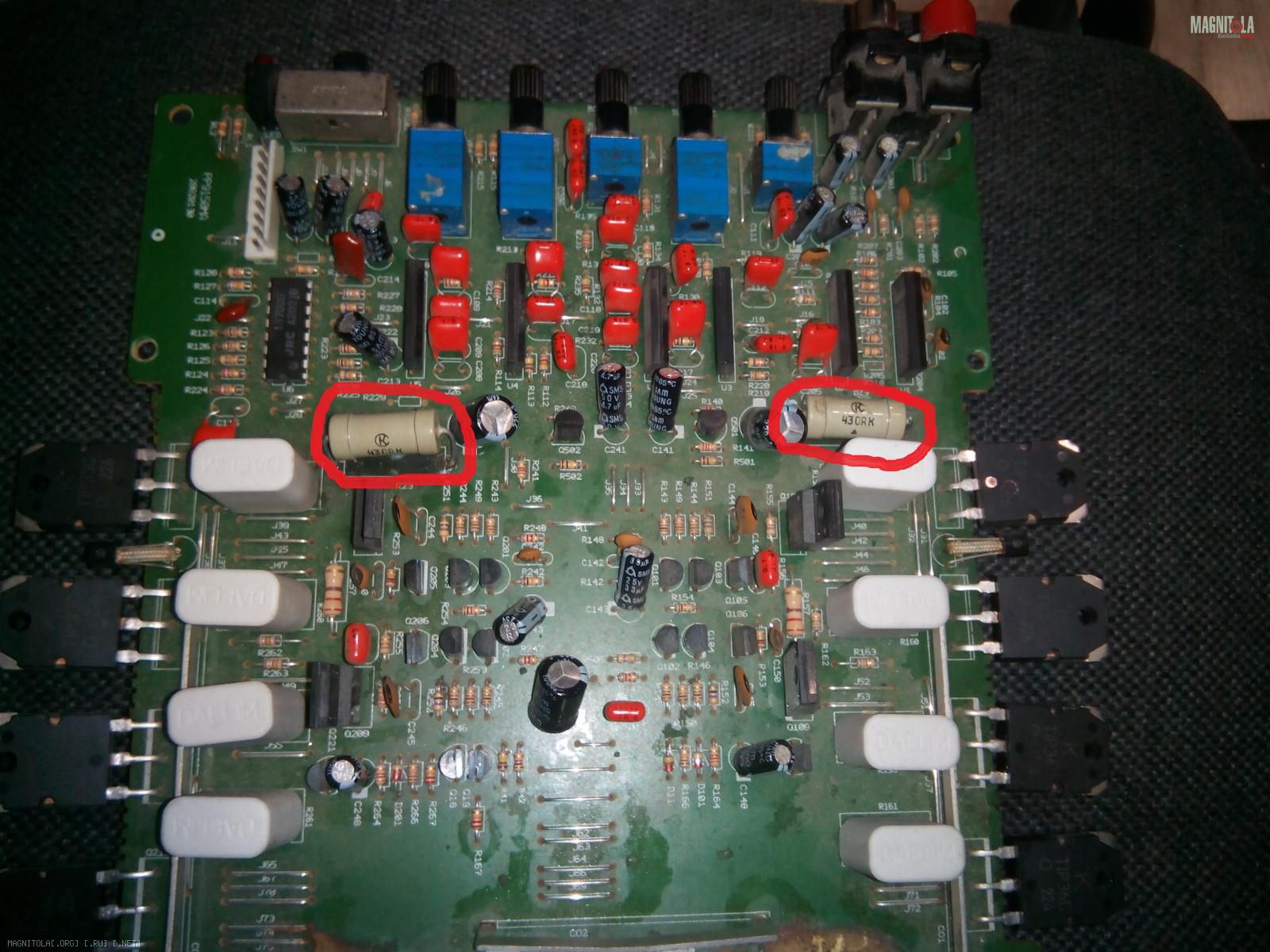

В общем дело было так ремонтировать хозяин пытался сам заменил он вот эти вот выгоревшие резисторыВложение 1095774 Вложение 1095776 на аналогичные, но они тоже начинали раскаляться от температуры, и он решил что более мощные исправят эту беду а какое было первоначальное сопротивление на родных естественно он не в курсе.
Буду искать сейчас схему данного усилителя и вечер обещает быть занятным сегодня.
Буду рад любой помощи, советам и подсказкам.

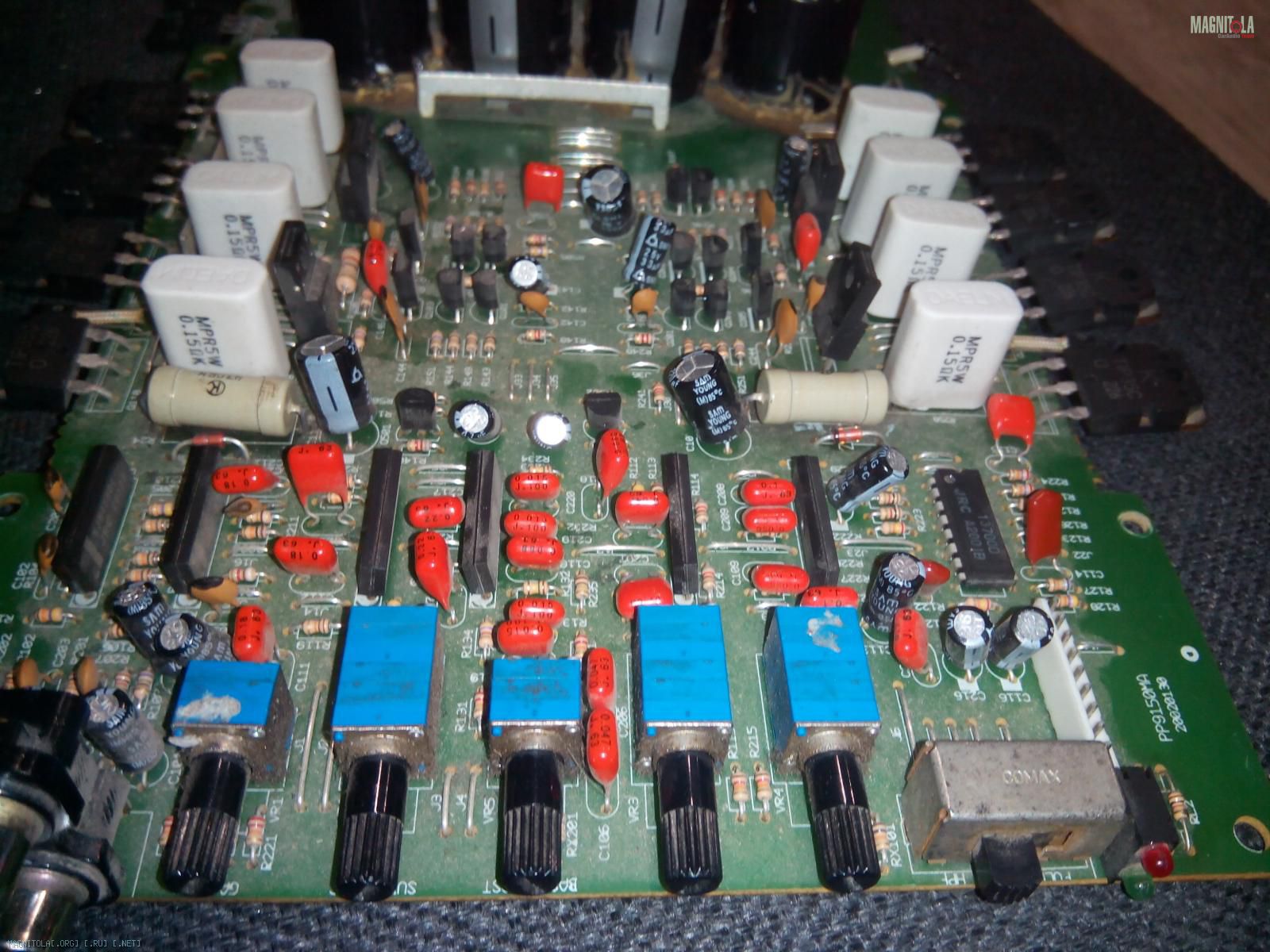

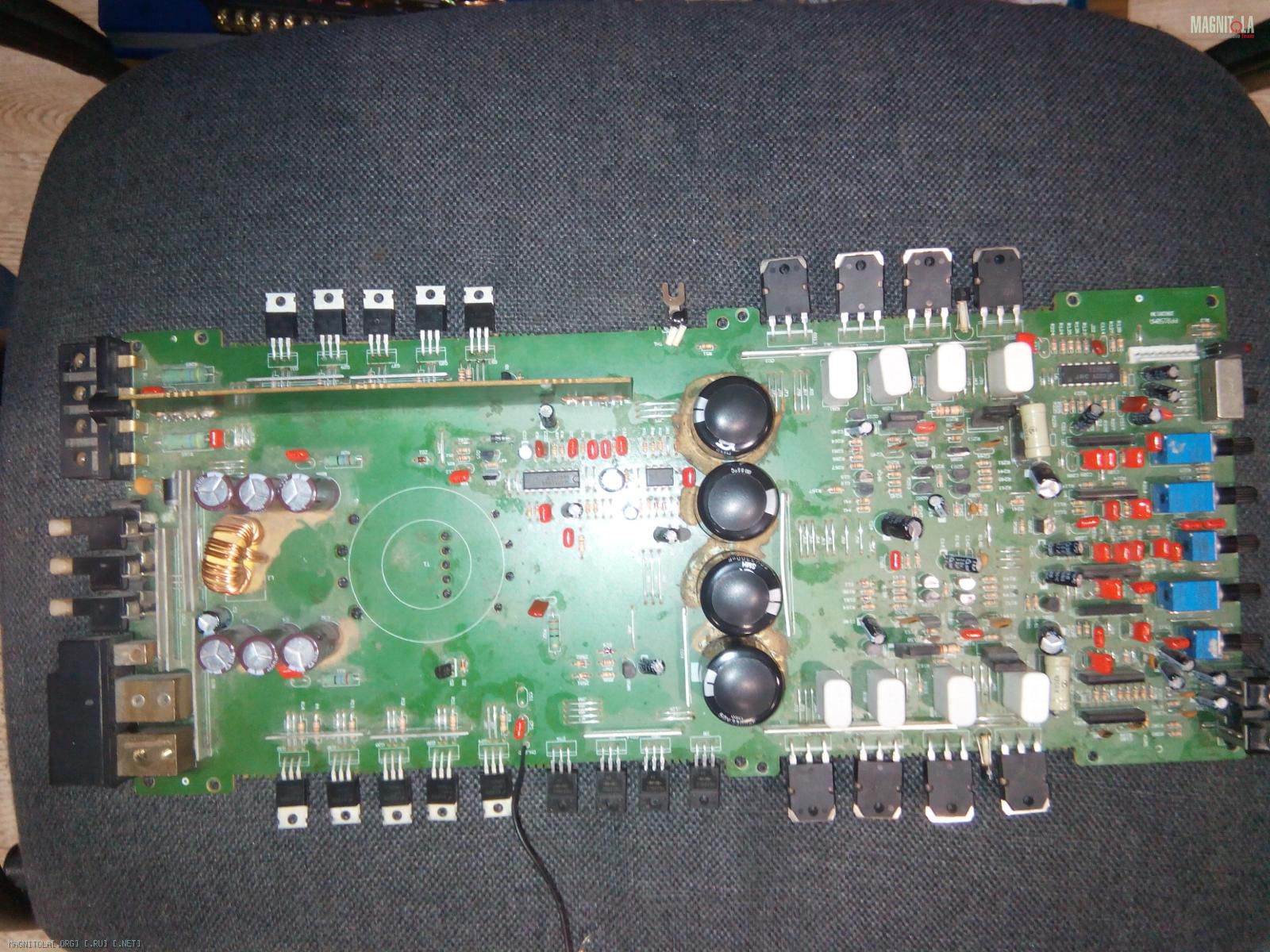

Вложение 1095778
Вложение 1095780
Это резисторы параметрического стабилизатора+\- 15 Вольт для питания предварительного усилителя. Номинал 150-300 Ом, греются они мама-не-горюй, это нормальное явление. Рядом стоят стабилитроны, на них должно быть искомые 15 Вольт. К преобразователю не имеют никакого отношения.
Цитата:
Сообщение от maisteroleg
ок, понял ну тогда буду искать проблему в преобразователе, а резисторы поменяю на подобающие тем что должны быть
схема ничего не даст... там все примитивно.... а вот сигнал посмотреть если нечем, это печально...Цитата:
Сообщение от Владимир Козаченко
С номиналом ошибся, на порядок больше, в сообщении исправил.
вчера перековырял весь БП этого усилка, все кондеры диоды резисторы транзюки всё по показаниям мультиметра в порядке, перемотал транс только вторичку правда, в общем всё кроме ТЛ-ки, пробую запускать история та же начинает стартовать и через пару секунд начинает появляться возрастающий писк и греются транзисторы, источник писка толи трансформатор толи ТЛ-ка. Точно не определишь так как они рядом стоят и время до смерти транзисторов очень ограничено.

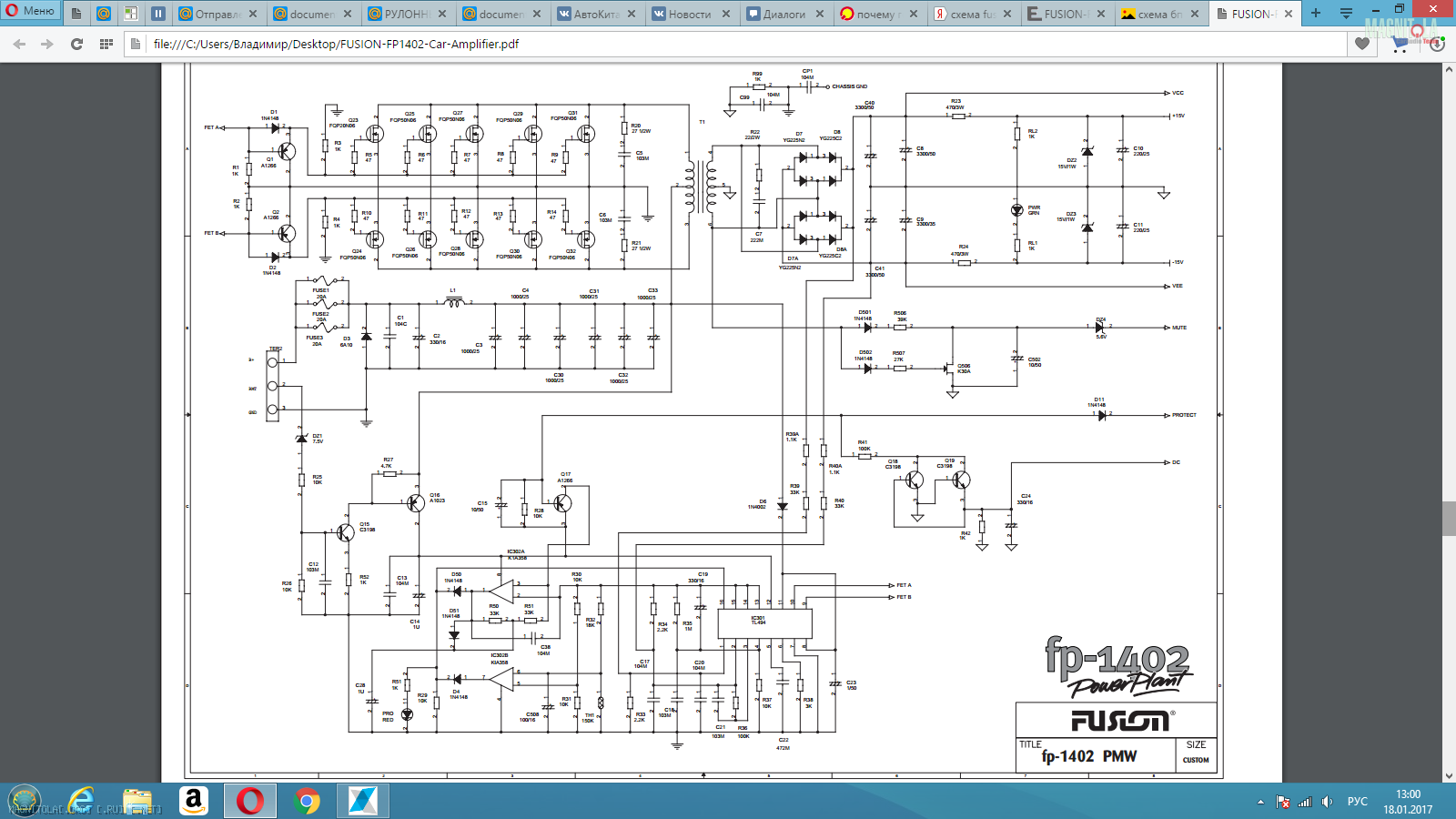

Но вот в данный момент у меня всплывает вопрос если убрать транзисторы и запустить усилитель без них на трансе напряжение будет или нет? судя по схеме я так понимаю если ТЛ-ка жива то должно быть?Вложение 1096086
нет, не будет...
проверь диоды и транзисторы которые подают с ТЛ-ки сигнал на затворы 50N06...
попробуй поменять кондерчик, который на 5-й ноге ТЛ-ки... временно можно поставить номинал на шаг больше, то есть вместо 1000 пик 1200...
[QUOTE=Lexx69;3566540]нет, не будет...
проверь диоды и транзисторы которые подают с ТЛ-ки сигнал на затворы 50N06...

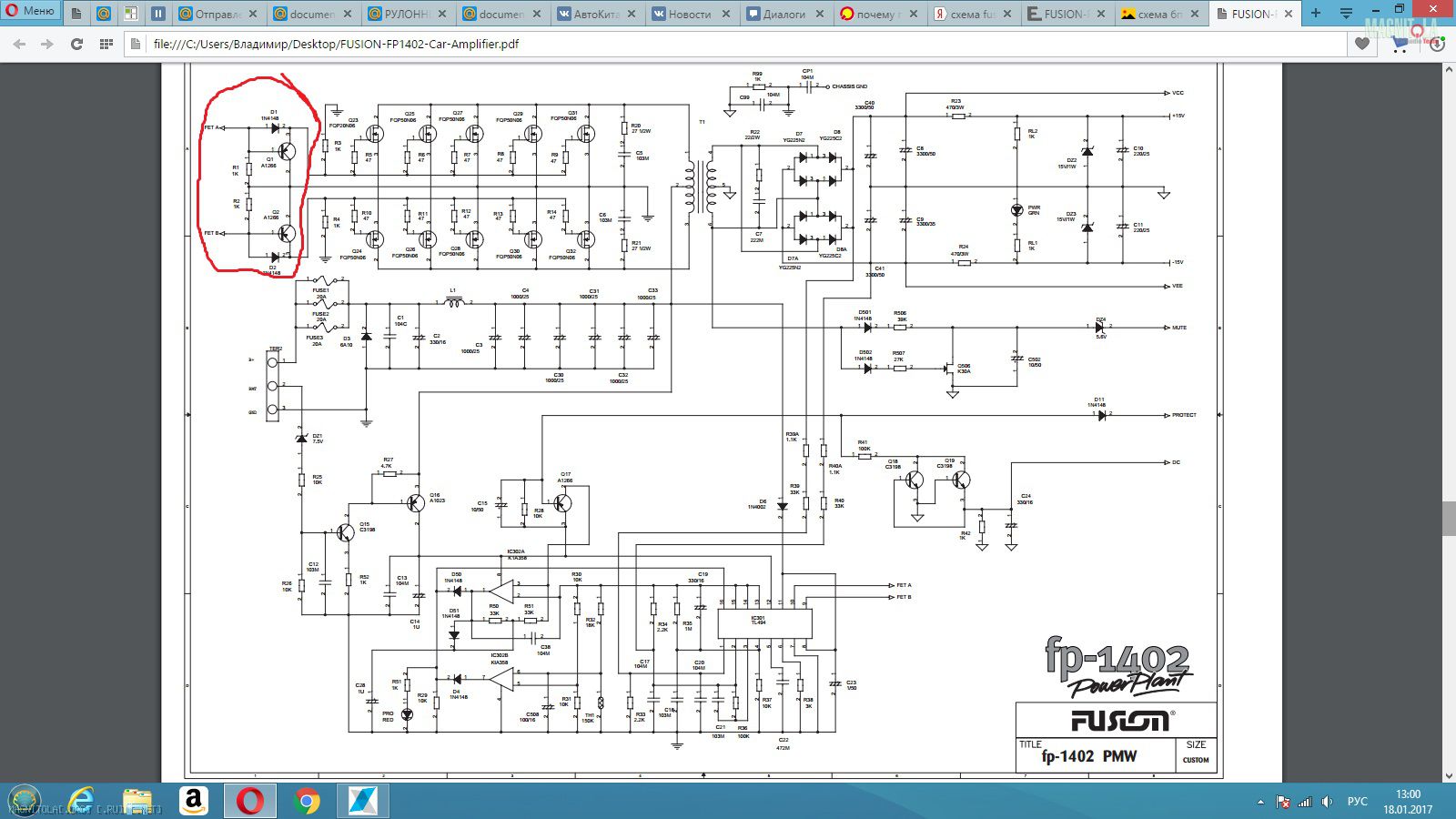

вот эти?Вложение 1096088
