Играет правая сторона, когда оба "тюльпана в усе", если отключить правый, то мгр лев.
РЕБЯТА, пАмАГИТЕЕЕЕЕ,
Поставил 2-х канальный Усь Sony XM-N502 сам, долго и мучительно под Герц 165.3 с кроссами. Работал на протяжении недели, вечерами с фонариком на голове. Не обедал, а ездил покупать: провода КГ25, 2на2,5мм, колбу, предохранитель и т.д, всякие зажимы и вилочки.
Вчера вечером настал момент запуска системы - жене обозначил все как "Проект Усь", разобрал панели, врезал ремоут, подключил умеренно дорогие межблочные кабели с 3-м экраном DAXX R77 и, и следующее:
громко заиграла правая сторона, а левая молчала, красный тюльпан в красный, белый в белый - магнитола JVC 466 - играет правая сторона. Вытащил красный тюльпан и заиграла левая, и чуть тише, прям на долю (может скрутка слабее, запаяю), вставляю красный (оба тюльпана в рабочем положении) опять играет только правая сторона, и тут самый интересный момент, если вытащить красный тюльпан и не до конца, а лишь оставить его касаться центральным стержнем-то все колонки играют просто прекрасно, громко, но стоит только воткнуть его полностью, т.е. контур подвести, так пропадает левый..
Далее из экперементов
Интересный момент - если на Усе поставить переключатель в 80 герц вкл. и все тюльпаны в рабочем, то левая и правая колонка басят как сабы, отключаю, играет правая, куда бы не воткнул белый тюльпан - играет левый. Провода проверил - все как надо + в +, а - в -, утечка на минус идет??
Колонки от проводки старой отключил, может еще проводку отрезать на штекере магнитолы??? Смысл есть. Тыл питается у меня со штекера магнитолы, а перед через тюльпаны - как надо через межблоки.
Я переводчик Английского языка, учусь электротехнике через инет, не знаю что делать, что проверить. Дело может в том штекере, может мне стоит отрезать штатные провода- какой-то там фиолетовый, проверю по схеме, схема есть. Подскажите, пожалуйста, ребята
11.04.2017, 09:49
chu0037
Re: Играет правая сторона, когда оба "тюльпана в усе", если отключить правый, то мгр
Два варианта.
Или вы внимательно,перепроверяя каждое соединение (не на качество контакта,а насоответствие предназначению) внимательно перепереперепроверяете , иди от магнитолы через усь к динамикам И по-любому находите косяк в подключении. Поможет вам предварительно нарисованная ПОДРОБНАЯ схема всех соединений (её можно и сдесь опубликовать,чтобы ясно было-в правильном ли направлении мыслите). Можно ещё сесть в авто,покрутить баланс и фейдер и хорошенько подумать... Результаты тоже можно сдесь изложить,только подробно.
Или-приезжайте,разберёмся:)...
11.04.2017, 11:00
maisteroleg
Вложений: 1
Re: Играет правая сторона, когда оба "тюльпана в усе", если отключить правый, то мгр

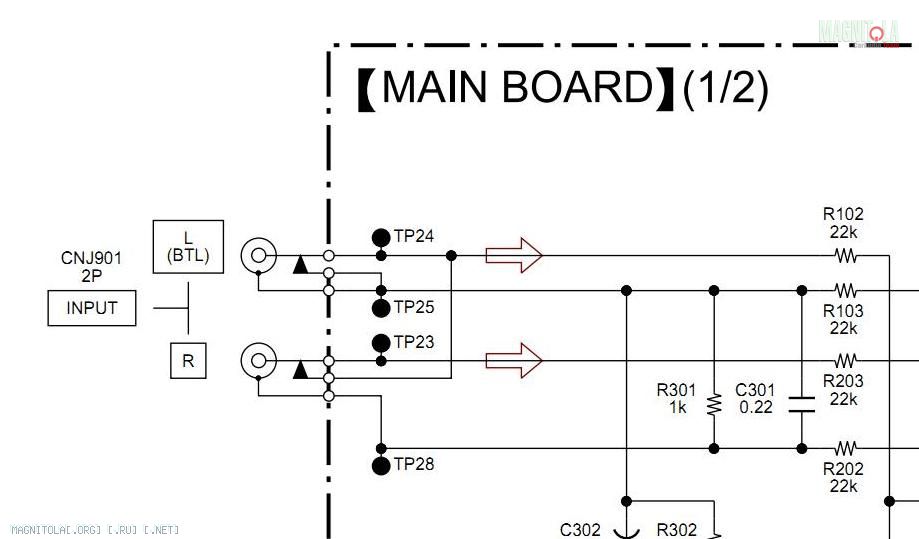

Там еще вход на усилителе интересный, с замыкающими контактами. Может там собака порылась, сейчас нет времени разбираться. Вложение 1125276
11.04.2017, 11:10
Сер_го
Re: Играет правая сторона, когда оба "тюльпана в усе", если отключить правый, то мгр
Maisteroleg,
Был ремонт этого усилка, на один из тюльпанов упал буфак и сломал вход. Вход после отремонтировали, но видно по схеме, которую представили Вы, не сделали и теперь у меня замыкает. Когда белый на полную воткнут, а красный на , извините за выражение, на пол шишки, все играет идеально, все на полную глубину - играет красный-правая сторона. Отдал в отелье - пусть там проверят.
Цитата:
Сообщение от maisteroleg
Там еще вход на усилителе интересный, с замыкающими контактами. Может там собака порылась, сейчас нет времени разбираться. Вложение 1125276
---------- Сообщение добавлено 11.04.2017 в 14:21 ----------
Цитата:
Сообщение от maisteroleg
Там еще вход на усилителе интересный, с замыкающими контактами. Может там собака порылась, сейчас нет времени разбираться. Вложение 1125276
Эта схема применима к Усю Sony XM-N502?
---------- Сообщение добавлено 11.04.2017 в 14:40 ----------
Спасибо, пока отдал усь на проверку мастеру. Пусть пробъет соединения на тьльпаны.
Цитата:
Сообщение от chu0037
Два варианта.
Или вы внимательно,перепроверяя каждое соединение (не на качество контакта,а насоответствие предназначению) внимательно перепереперепроверяете , иди от магнитолы через усь к динамикам И по-любому находите косяк в подключении. Поможет вам предварительно нарисованная ПОДРОБНАЯ схема всех соединений (её можно и сдесь опубликовать,чтобы ясно было-в правильном ли направлении мыслите). Можно ещё сесть в авто,покрутить баланс и фейдер и хорошенько подумать... Результаты тоже можно сдесь изложить,только подробно.
Или-приезжайте,разберёмся:)...
11.04.2017, 11:59
maisteroleg
Re: Играет правая сторона, когда оба "тюльпана в усе", если отключить правый, то мгр
Цитата:
Сообщение от Сер_го
Эта схема применима к Усю Sony XM-N502?
Да, это его схема.
11.04.2017, 12:12
Сер_го
Re: Играет правая сторона, когда оба "тюльпана в усе", если отключить правый, то мгр
Эх Мануальчик бы качнуть еще. Точно посмотреть.
Цитата:
Сообщение от maisteroleg
Да, это его схема.
11.04.2017, 12:28
maisteroleg
Re: Играет правая сторона, когда оба "тюльпана в усе", если отключить правый, то мгр
Дайте адрес почты в личку, я Вам его вышлю. Или зарегистрируйтесь на
11.04.2017, 14:56
Сер_го
Re: Играет правая сторона, когда оба "тюльпана в усе", если отключить правый, то мгр
Я думаю сделать так: белый левый RCA воткну до упора, а красный правый так: на Усе заизолирую внешнюю оболочку входа RCA, чтобы контакт был только от жилы-стержня межблока. Жалко конечно, что вот так через ж-пу. Играет так хорошо, сочно в таком режиме. Возможности сравнить, как бы он играл, если бы все было по обычной схеме нет - не слышал ибо купил бу усь.
Может и не в этом причина. Провода протянул я 2на2,5, поменяю на меньшие - 2на2.0, пропаяю все. Заплачу людям. Все равно на вход на кроссовер проводки тонюсенькие свои родные Герцовские.
Очень обидно, столько труда и все не так. :(
Цитата:
Сообщение от maisteroleg
Там еще вход на усилителе интересный, с замыкающими контактами. Может там собака порылась, сейчас нет времени разбираться. Вложение 1125276
---------- Сообщение добавлено 11.04.2017 в 18:06 ----------
Пока отдал на проверку Усь телемастеру в Отелье. Он и по музыке работает.
Цитата:
Сообщение от chu0037
Два варианта.
Или вы внимательно,перепроверяя каждое соединение (не на качество контакта,а насоответствие предназначению) внимательно перепереперепроверяете , иди от магнитолы через усь к динамикам И по-любому находите косяк в подключении. Поможет вам предварительно нарисованная ПОДРОБНАЯ схема всех соединений (её можно и сдесь опубликовать,чтобы ясно было-в правильном ли направлении мыслите). Можно ещё сесть в авто,покрутить баланс и фейдер и хорошенько подумать... Результаты тоже можно сдесь изложить,только подробно.
Или-приезжайте,разберёмся:)...
---------- Сообщение добавлено 12.04.2017 в 14:43 ----------
Проблема некорректной работы входов RCA была вызвана неправильным ремонтом красного входа внутри уся, на который упал буфак у прошлого владельца.
Я решил проблему и отдал мастеру. Мастер перепаял входы заново и зачем-то заменил микросхему JRC 4565 на более новую JRC 4580 - сказал это апгрейт тебе!!!
За работу взял 25 долларов и всех делофф. Ему тоже надо кормить семью. Я не жалею. Усилитель работает. Я доволен. За то какой курс прошел по электротехнике. Это очень увлекательно и интересно. Продолжу изучать. Всем спасибо.
А проводку я правильно всю собрал – везде норм. сечение проводов и медь.
Не берите готовые комплекты китайские ребята, нормальный готовый комплект стоит там далеко в США от 60 долларов, у нас от 80-100 долларов. В маленькие города не возят их, ибо денег нет у людей, а возят Мистери и прочий хлам из непонятного металла. Они искажают звук, приводят к морганию ламп.
