Подскажите для чего нужны папы (они идут со стороны фишки машины) AUX-LIN, AUX-RIN?
Для чего мамы ( они идут со стороны фишки магнитолы AUX IN L, AUX IN R?
А также провода IR? BACK? BRAKE??
Вид для печати
Подскажите для чего нужны папы (они идут со стороны фишки машины) AUX-LIN, AUX-RIN?
Для чего мамы ( они идут со стороны фишки магнитолы AUX IN L, AUX IN R?
А также провода IR? BACK? BRAKE??
С первыми двумя все просто.правый и левый аудиовход.
По трем оставшимся не подскажу без мануала.
Подключение к лампам заднего хода для включения камеры заднего видаЦитата:
Сообщение от Pshen
Подключение к ручнику для возможности просмотра видеоЦитата:
Сообщение от Pshen
InfraRed- обычно датчик пульта ДУЦитата:
Сообщение от Pshen
В машине на втором конце этого кабеля гнездо под джек 3,5 для подключения телефона (в бардачке, подлокотнике или на заглушке одной из кнопок.Цитата:
Сообщение от Pshen
Втыкаются в предыдущий пункт.Цитата:
Сообщение от Pshen
IR - управление магнитолой или подключение ИФК датчика.Цитата:
Сообщение от Pshen
BACK - включение камеры заднего вида или заднего хода.
BRAKE - ручной тормоз.
maisteroleg, спасибо за информацию.
maisteroleg, Вложение 1139380Вложение 1139380
Тогда помогите еще разобраться как организовать сигнал REM на усилитель звука. Я понимаю что надо взять один из плюсов с фишки который идет от зажигания но какой непонятно или тонкий красный или толстый черный.
Вложение 1139382 вот со стороны проводов
Всегда был синий провод.Цитата:
Сообщение от Pshen
maisteroleg, чисто синий? это на включение самой ГУ?
Синий, или синий с белой полосой обычно используется для включения дополнительных устройств- усилителя, активной или автоматической антенны. На нем появляется плюс 12 Вольт при включении магнитолы.
maisteroleg, да это я понимаю как мне его найти на фишке. делать прокол и позванивать?
В принципе да. На фото синий провод рядом с коричневым-черным. Начните с него.
maisteroleg, спасибо.
А по функционалу не сможете подсказать? Делаю сопряжение по блютус ГУ все видит и звонки проходят он не могу импортировать телефонную книгу. Нажимаю скачать пишет скачано 0. Может что не так делаю?
Тут я пас, да и модель магнитолы Вы не указали.
maisteroleg, да какая тут модель китаец на 6-м андройде. Все отлично работает только вот с этим не могу разобраться.
---------- Сообщение добавлено 24.05.2017 в 17:51 ----------
maisteroleg, проверил все таки красный провод который возле желтого дает питание на включение.
Странно. На фото жгут- переходник к штатной проводке машины? Какая машина? Желательно фото разьема на самой магнитоле.
maisteroleg, Да жгут с разъемами к штатной магнитоле хендай солярис. Может я чтото не понял но этот красный провод пуст пока не включено зажигание как только включается зажигание тогда и там появляет +12В. Фото завтра.
Правильно, это ААС, провод, на котором появляется + при включении зажигания. Можно использовать и его, но усилитель будет включен всегда, когда включено зажигание. Обычно используется вывод REM, синий провод, + на котором появляется при включении магнитолы.

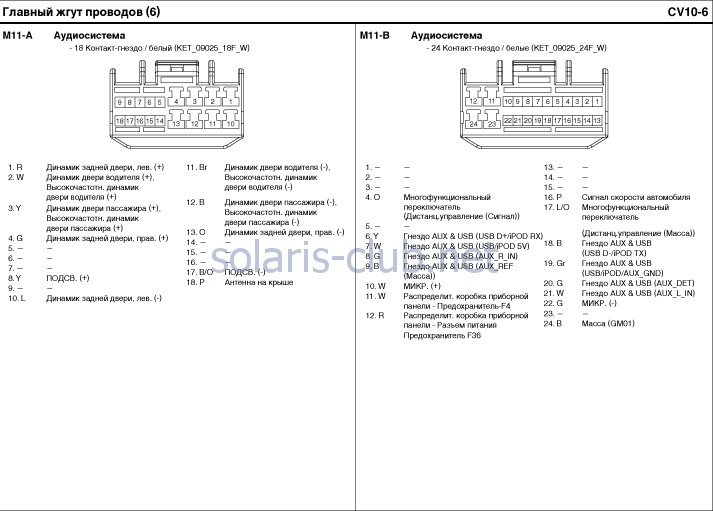

18 КОНТАКТ В ДРУГОМ РАЗЪЕМЕ, В МАШИНЕ РОЗОВЫЙ ПРОВОД.

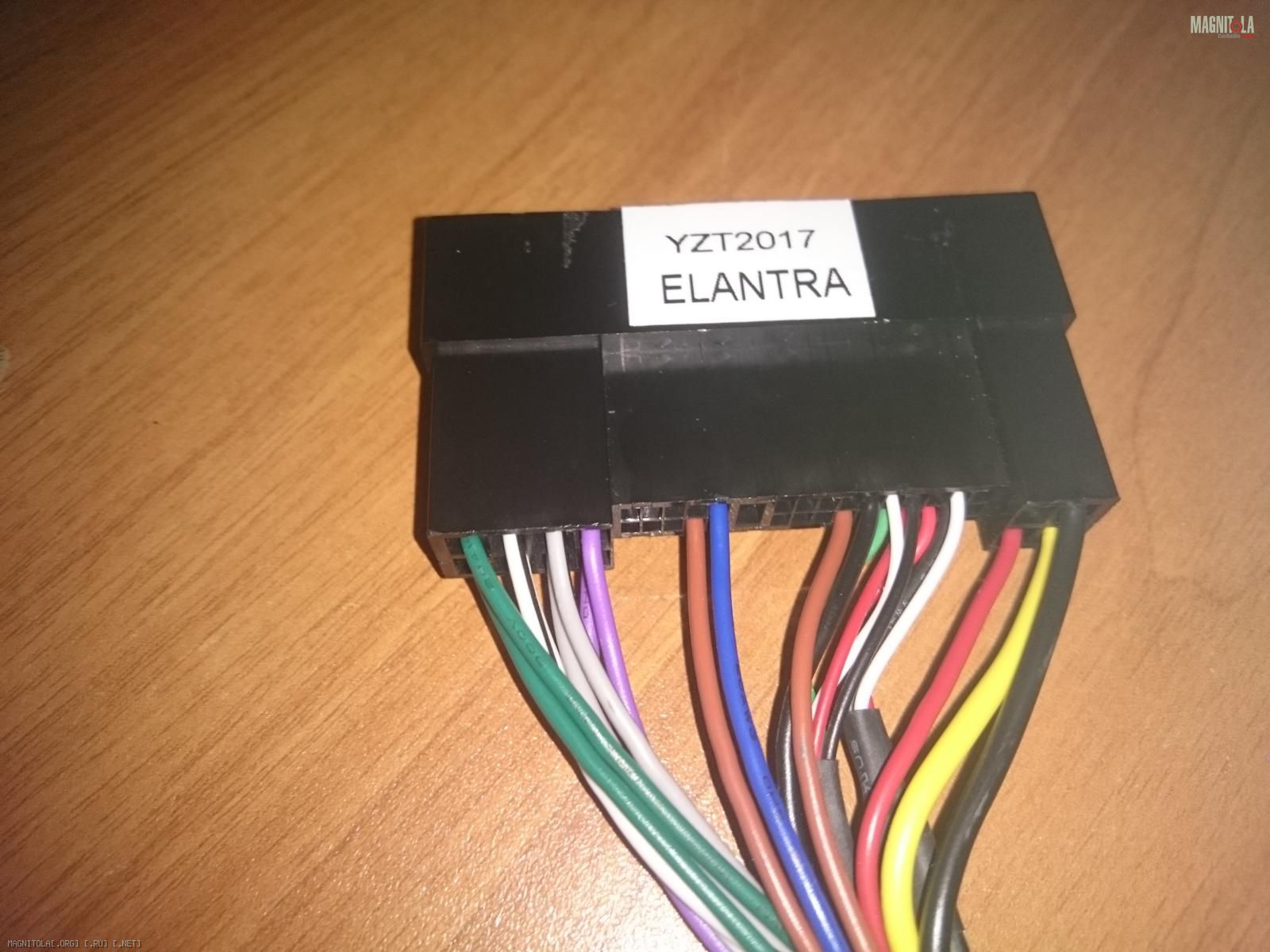

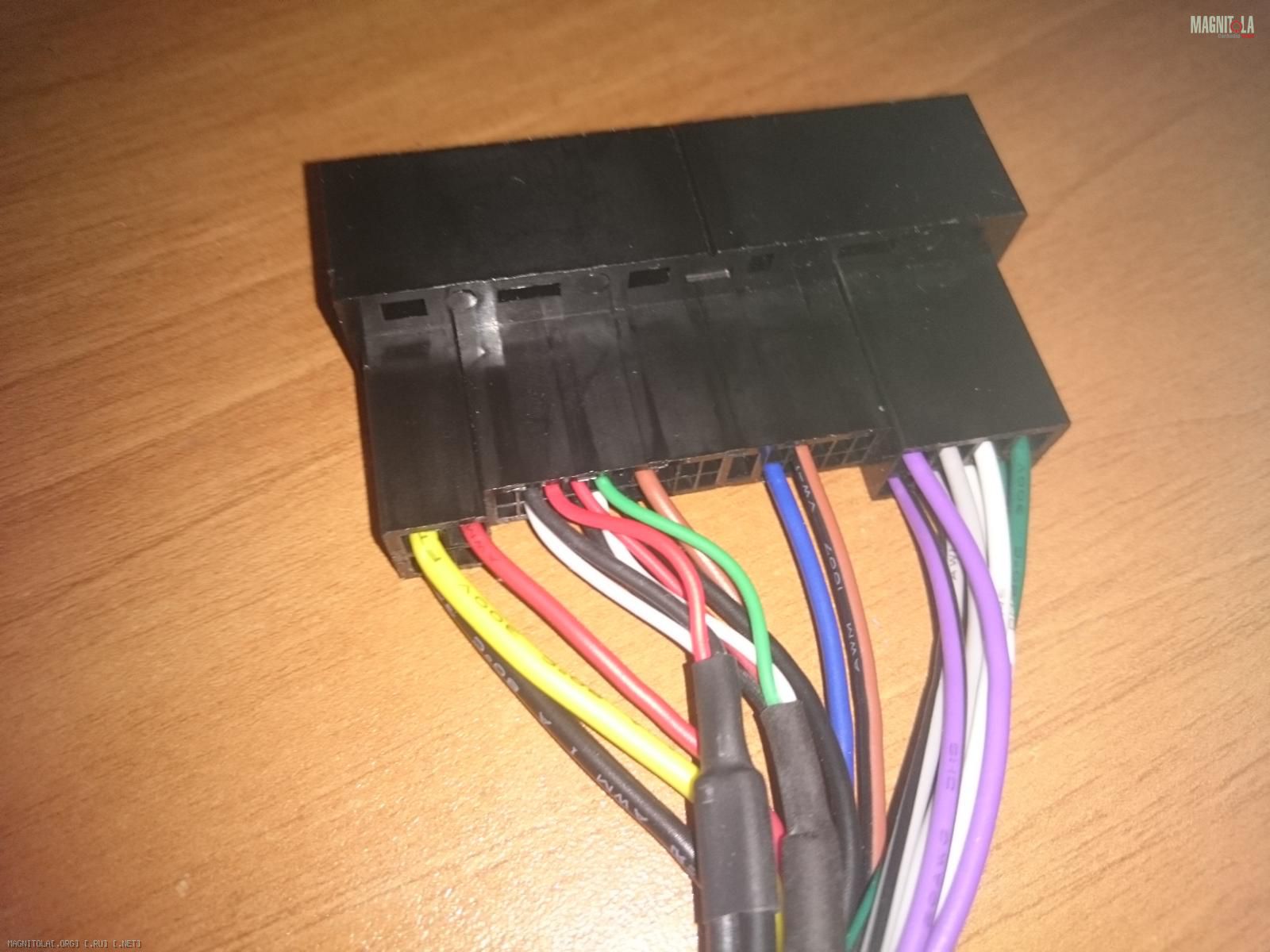

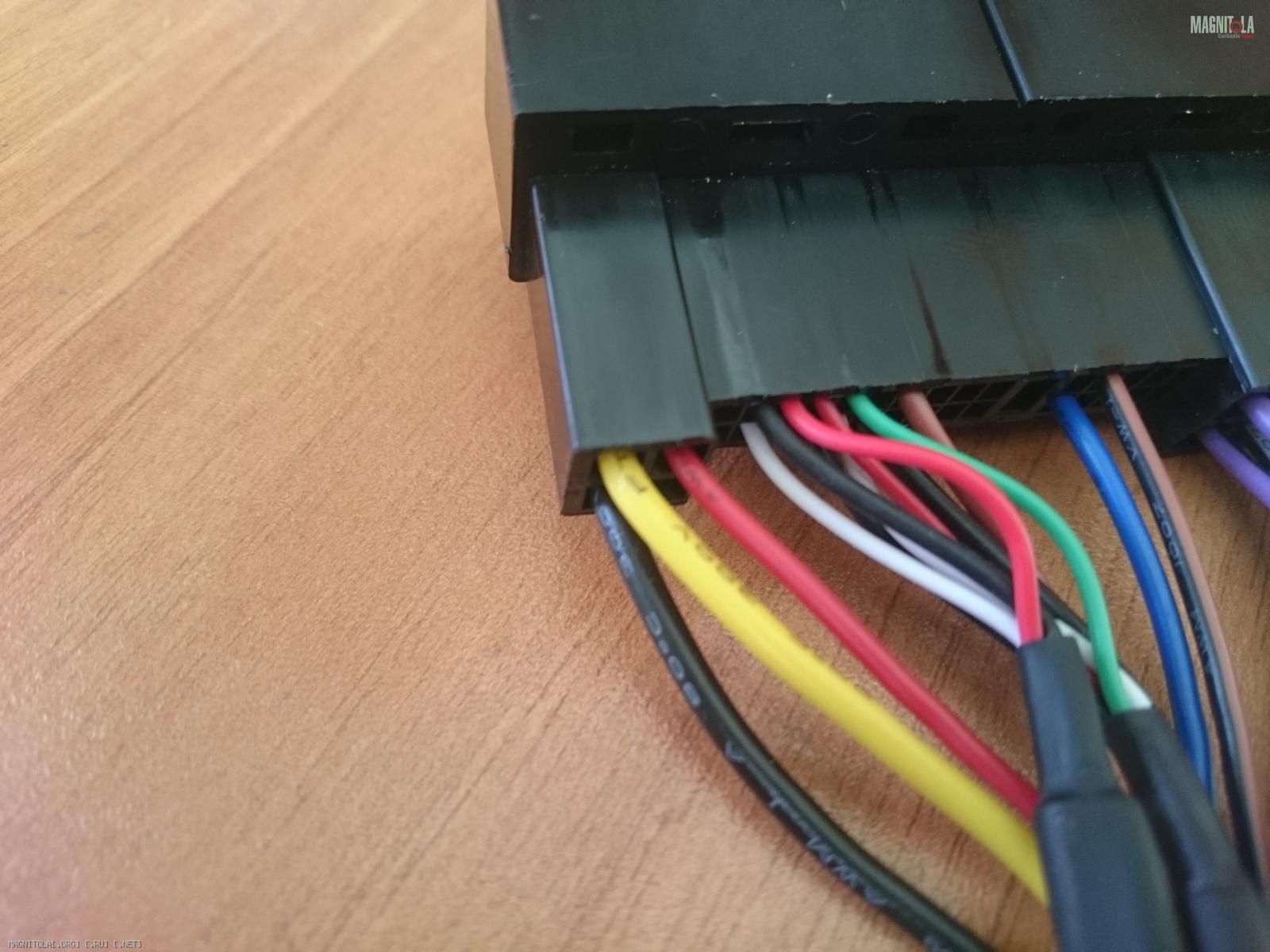

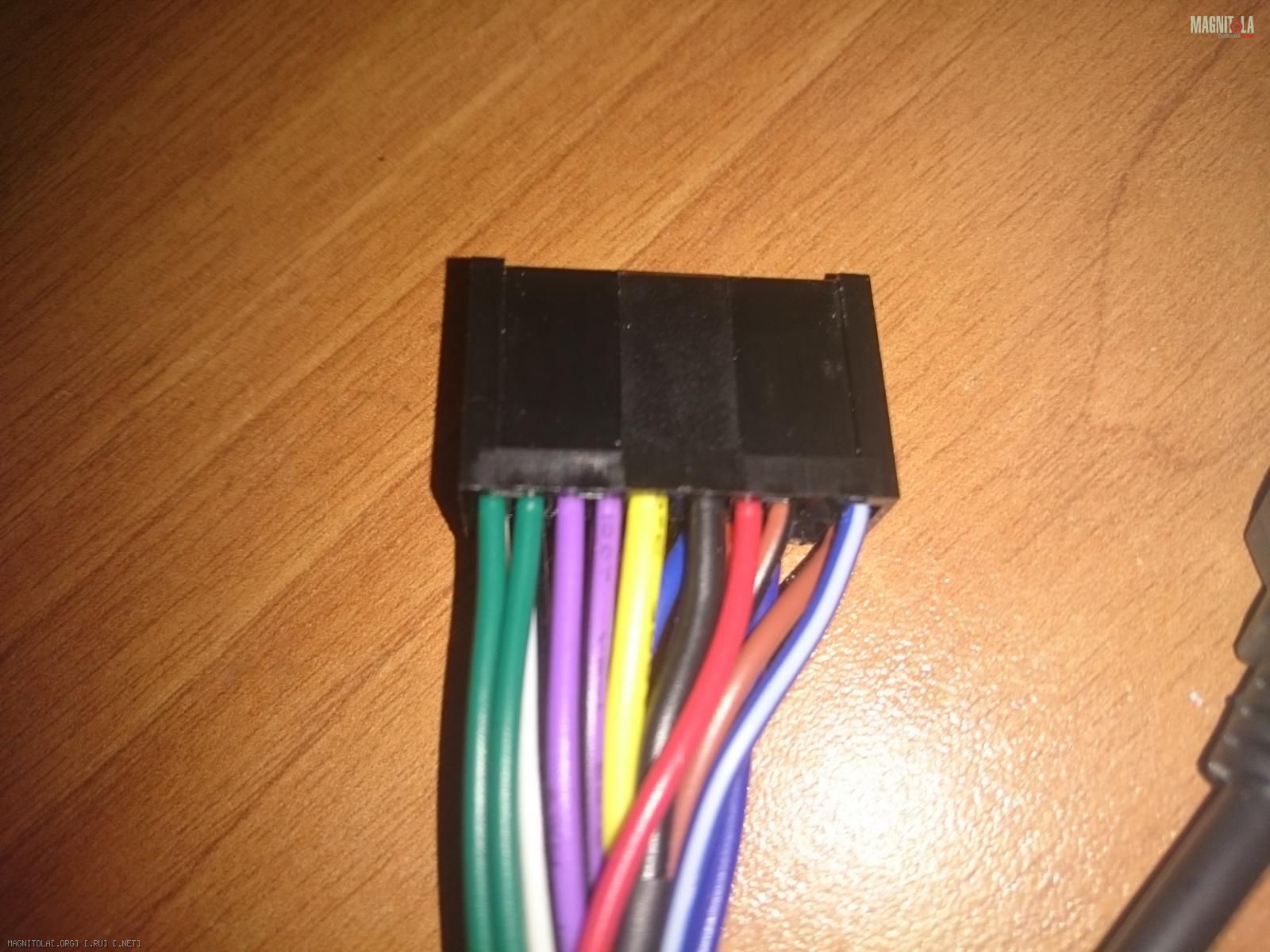

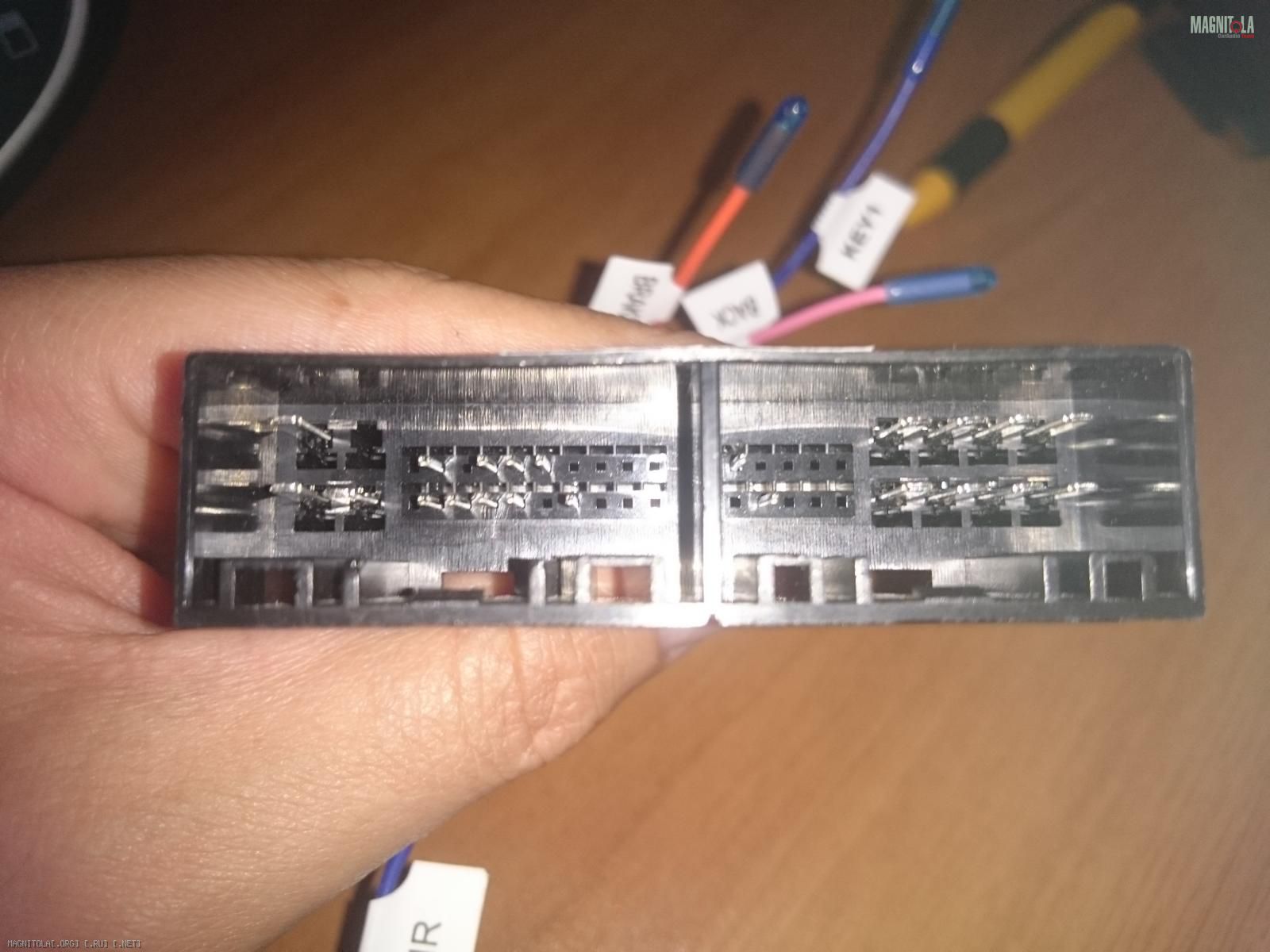

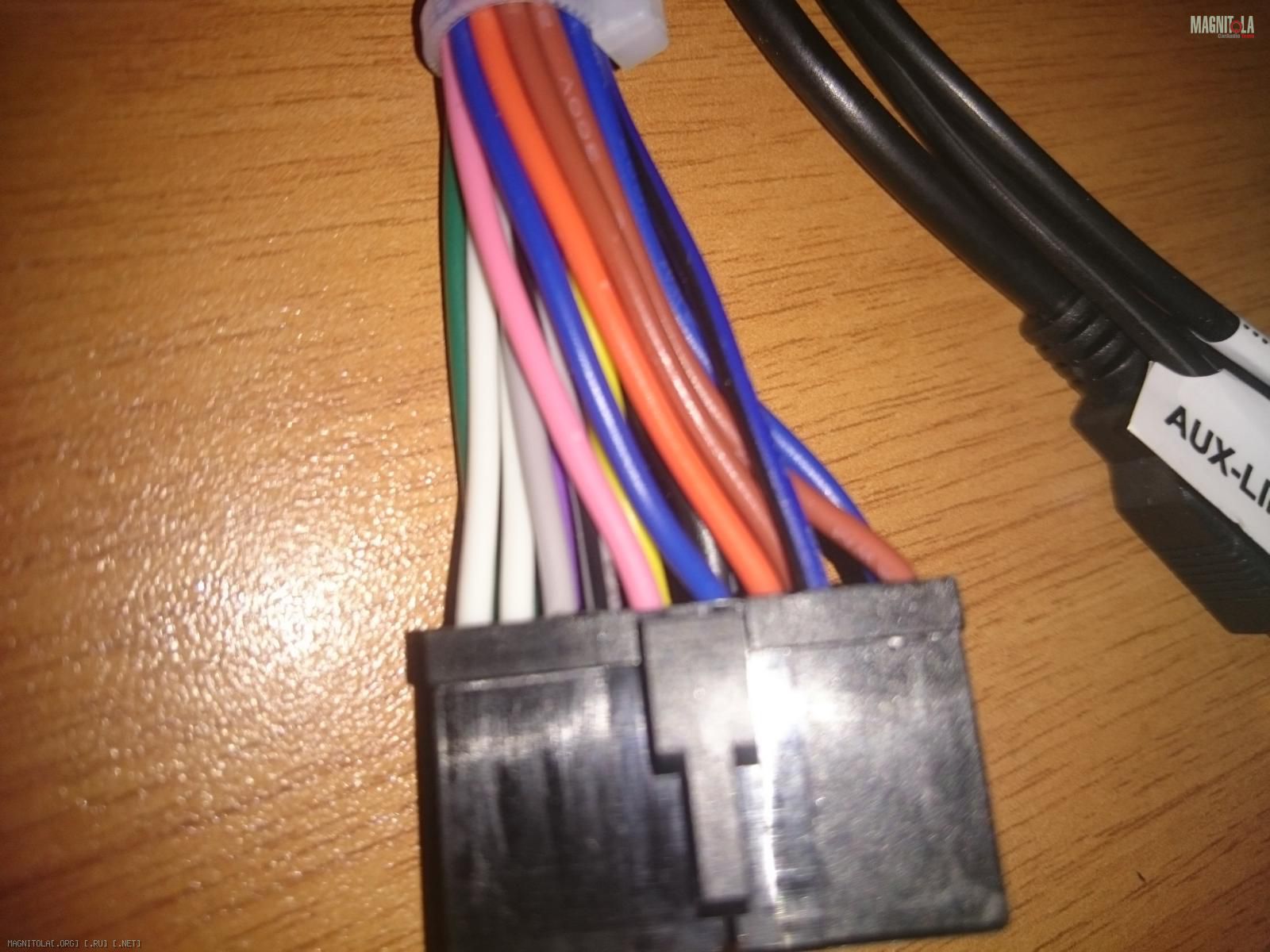

Вложение 1139400Вложение 1139402Вложение 1139404Вложение 1139406Вложение 1139408Вложение 1139410. Не могу понять с какой стороны на фишку смотреть. REM коричневый с черным что ли?
Так разобрался действительно чисто синий. но как мне теперь это все проверить. Придется прокол делать и мерить с магнитолой. Ладно завтра проверю отпишусь.
А куда идет синий с белым на последнем фото?
IR провод.
Подскажи вообще для чего он и как его использовать?
С таким не сталкивался, пошарил в Гугле . Вроде это провод для управления пультом от магнитолы или ее сенсором дополнительных устройств- DVD, тюнера цифрового ТВ.
