Всем Добрый день!

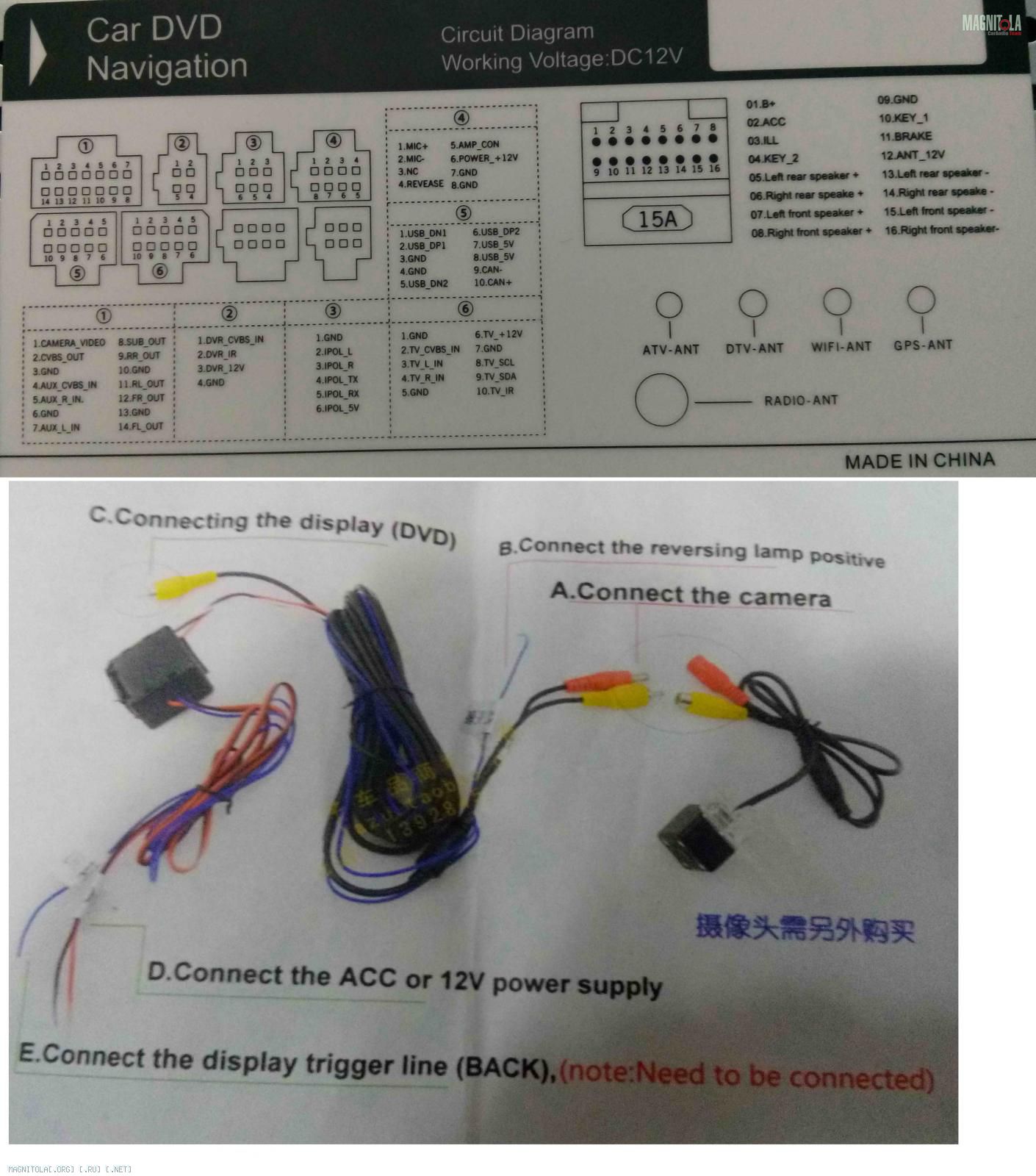

Поставил магнитолу есть распиновка и схема подключения камеры от китайского брата. Теперь хочу подключить камеру заднего вида, вот тут и возникли проблемы подскажите что куда.
Вложение 1194802
Вид для печати
Всем Добрый день!
Поставил магнитолу есть распиновка и схема подключения камеры от китайского брата. Теперь хочу подключить камеру заднего вида, вот тут и возникли проблемы подскажите что куда.
Вложение 1194802
Внимательно инструкцию еще раз прочитайте и все станет ясно, там ничего сложного нет...питание к питанию, один провод на задний ход к фонарю, видео сигнал(желтый) в ГУ, проводку от камеры не нарушать,т.к между камерой и разъемами рса стоит резистор понижающий питание,( черная такая коробочка типа разветвителя на провод питания и видео сигнал от камеры) ее не в коем случае не отрезать, без нее камера сгорит.
черный и красный понятно это -и+, синий провод В на фонарь заднего хода, синий провод Е на пин 4 revease разъема 4, желтый тюльпан С я пробовал во все что можно не показывает камера(разъем 1 пин 1 camera_video, разъем 2 пин 1 DVR_CVBS_IN). Думал проблема в камере проверил на телевизоре, показывает. Может что то в меню магнитолы надо включить в меню Extra settings или для разработчика.
Если ГУ исправно, тоскорее всего в меню магнитолы надо настройки посмотреть, если все правильно подключили с включенным задним ходом не показывает! цешкой проверяли питание до камеры есть?
какие настройки смотреть в меню и где? питание есть.
ну как где, в настройках камеры)) яж не знаю где они там у вас!Цитата:
Сообщение от amid2000
в меню магнитолы искать настройки камеры заднего хода...Цитата:
