Как подключить штатный сабвуфер McIntosh?

Приветствую.

Интересует правильность подключения штатного сабвуфера, расположенного в задней полке седана. И возможно ли это вообще?

Было: полностью штатная система Mcintosh из 4-ёх 8-омных динамиков, 2-ух пищалок и сабвуфера 4 Ом (см. схему ниже).

Подвесы на динамиках в дверях от времени состарились и рассыпались, а ГУ читает только диски с одним старым форматом.
В связи с чем поменял ГУ на Pioneer MVH-280FD с выходами RCA на задней панели под сабвуфер и установил другие динамики с сопротивлением уже 4-ом соответственно (на родную проводку). Пищалки оставил родные. Под сидением остался штатный усилитель и сабвуфер в задней полке.

Ниже привожу схемы моего McIntosh:

Вход и выход на усилителе:
Вложение 1225060

Схема входного кабеля:
Вложение 1225062

Схема усилителя McIntosh EF-1080I:
Вложение 1225064

Схема выходного кабеля:
Вложение 1225066

Я вроде бы понимаю как это сделать, но не могу учесть всех нюансов.

- Как мне правильно сделать переход с RCA на входной кабель? (как учесть все контакты "плюсов" и "минусов" и правильно всё спаять?)
- Как правильно сделать питание?
- Задействовать нужно контакты всех 4-ёх динамиков или хватит только пары передних? (на схеме усилителя, как я вижу, штатно сабвуфер использует контакт со всех 4-ёх динамиков для звука).
- Сыграет ли другое сопротивление уже установленных динамиков как нибудь?
- На выходном кабеле, как я понимаю, оставляю только пары контактов "плюс", "минус" и сабвуфер.

Если понадобится полная подробная схема компонентов усилителя, могу тоже скинуть.

Друзья, неужели нет специалистов? Или я ошибся разделом?)

Что именно не понятно?

Пищалки подключай на передние каналы гу через фильтра (конденсаторы , должны быть штатные её).
На задние каналы - мидбасы фронта.
Тыл - в топку.
Входы в усилителе-балансные? На штатном гу минуса выходов звонятся между собой?

Цитата:

---

Сообщение от chu0037

Что именно не понятно?

Пищалки подключай на передние каналы гу через фильтра (конденсаторы , должны быть штатные её).
На задние каналы - мидбасы фронта.
Тыл - в топку.
Входы в усилителе-балансные? На штатном гу минуса выходов звонятся между собой?

---

По пищалкам вопросов нет. Они так и подключены. Вообще сейчас всё подключено и играет, кроме сабвуфера. Не понятно как правильно именно его подключить, исходя из схем. А именно: как сделать (спаять) переход с выхода для сабвуфера RCA на магнитоле на штатный кабель, который идёт ко входу усилителя (на схеме выше - круглый).

Вот таким образом можно соединить? И правильно ли это будет, в плане того, что тыл (Rear) не подключен остался?

На надпись 3 pin XLR не обращайте внимания.

Вложение 1225278

И получится что то вроде этого:

Вложение 1225290

Цитата:

---

Сообщение от Sverhnov

Вот таким образом можно соединить? И правильно ли это будет, в плане того, что тыл (Rear) не подключен остался?

На надпись 3 pin XLR не обращайте внимания.

Вложение 1225278

И получится что то вроде этого:

Вложение 1225290

---

Должно заработать!

А может будет правильней соединить все 4 канала (как на нижнем фото в предыдущем посте)? Далее через Y-RCA правый и левый канал превратятся в 2 канала и всё это в выход магнитолы 2RCA для сабвуфера...

Но есть сомнения - не поделится ли мощность таким разветвлением? Усилитель не имеет настроек физически. Мощность не подкрутишь.

Цитата:

---

Сообщение от Sverhnov

А может будет правильней соединить все 4 канала (как на нижнем фото в предыдущем посте)? Далее через Y-RCA правый и левый канал превратятся в 2 канала и всё это в выход магнитолы 2RCA для сабвуфера...

Но есть сомнения - не поделится ли мощность таким разветвлением? Усилитель не имеет настроек физически. Мощность не подкрутишь.

---

Думаю, не обязательно соединять все 4 канала. Но если и соединить, ничего не изменится. В усилителе, судя по схеме, просто присутствует сумматор на сабвуферном канале, что бы при изменении положения баланс/фейдер это не затрагивало сабвуфер.
P.S. Мощность в усилителях и не "подкручивается"), а регулируется чувствительность на входе, это совсем разные вещи, но да, изменение этой настройки влияет и на мощность)http://cdn.magnitola.org/images/smil...on_exclaim.gif

Не случилось чуда. Сделал как на схеме выше, припаял минусы и плюсы передних каналов к RCA. Соединил с магнитолой (выход RCA S/W) и усилителем. На выходном кабеле усилителя оставил контакты питания и сабвуфера. Игрался с настройками магнитолы (Магнитола Pioneer MVH-280FD: REAR/REAR, SW/SW, REAR/SW). Сабвуфер подключен и физически и программно на магнитоле - проверял.

Что я делаю не так? Может я ошибаюсь с контактами (вход/выход)? Подскажите пожалуйста...

На всякий случай полный мануал усилителя со схемами:

Вложение 1230152

И ещё дополнительная информация по этой системе: https://jeremy.geek.nz/2010/06/17/mc...i-information/

Саб вообще не играет???
Если выяснится,что штатный усилитель неисправен,то правильным ходом будет следующее -

Насколько понял,поканалка так и не осуществилась,на тыловых каналах гу не мидбасы фронта,а тыл...
Тыл-отключить,на один тыловой канал (мостом нельзя!) подключить сабвуфер.

Цитата:

---

Сообщение от chu0037

Саб вообще не играет???
Если выяснится,что штатный усилитель неисправен,то правильным ходом будет следующее -

Насколько понял,поканалка так и не осуществилась,на тыловых каналах гу не мидбасы фронта,а тыл...
Тыл-отключить,на один тыловой канал (мостом нельзя!) подключить сабвуфер.

---

Саб вообще не играет.

Штатный усилитель исправен 99%, так как до этого стояла вся система McIntosh в сборе и работала полностью, включая сабвуфер. Но была проблема в виде разрушившихся подвесов на среднечастотных динамиках в дверях. В связи с чем было принято решение заменить их. А так как динамики имеют сопротивление 8 Ом, а ГУ не имело поддержки mp3-формата, заменили и динамики, поставив с сопротивлением 4 Ом соответственно и ГУ на Pioneer MVH-280FD. Усилитель остался не задействован. Всё было подключено в обход.

Да, верно, тыл остался. Не хотелось бы его отключать. Мне нравится, когда есть подзвучка.

То есть сейчас имеем:

ГУ: Pioneer MVH-280FD
Фронт в дверях: среднечастотники в штатные места через проставки из фанеры из компонентной акустики JBL GT7-6C + родные твиттеры McIntosh с родными фильтрами. Было решено оставить их, т.к. играют значительно лучше, чем из комплекта JBL.
Тыл в дверях: коаксиалы JBL GT7-5 в штатных местах через проставки из фанеры.

Фронт и тыл играют напрямую от магнитолы. Дополнительные усилители на эти источники отсутствуют. Звук вполне устраивает, но не хватает баса.

Сабвуферное звено:
Усилитель: родной McIntosh в штатном месте под водительским сиденьем.
Сабвуфер: родной McIntosh в штатном месте задней полки моего седана.

Учитывая, что сейчас не хватает именно баса, который вполне устраивал (конечно хотелось бы больше, но это уже в другой теме), когда стояла полностью родная система, хотелось бы подключить этот родной сабвуфер, как было раньше.

---------- Сообщение добавлено 19.06.2018 в 15:39 ----------

Я думаю нужен взгляд опытного человека на схему усилителя, что я выложил ранее. Может там есть зависимость от чего либо. Требуется, чтобы были подключены все 4 канала например. Блин, сам не разбираюсь так досконально, бессилен в этом...

Попробуй! Подзвучка,особенно на коаксиалах с наверняка жуткими пищалками-это не очень хорошо. Подсоединить саб ,отсоединив тыл - дело 15-ти минут. Покатаешься -поймёшь,что звук стал,может и чуть тише,но гораздо правильнее! Тем более - ты сможешь управлять сабом! А не использовать родной активный фиксированный фильтр усилителя,хоть он и рассчитан на головку. Доступен будет лишь уровень саба а фаза крутиться будет,но может не 0-180,а 90-270:(...

Не получается наверное по одной из двух причин -ошибочное подсоединение - вычленять сабовый сигнал усь может с другой пары каналов или у уся балансные входы (Как себя всё при этом должно повести -хз... Хотя , звук должен быть...) .

Цитата:

---

Сообщение от chu0037

Попробуй! Подзвучка,особенно на коаксиалах с наверняка жуткими пищалками-это не очень хорошо. Подсоединить саб ,отсоединив тыл - дело 15-ти минут. Покатаешься -поймёшь,что звук стал,может и чуть тише,но гораздо правильнее! Тем более - ты сможешь управлять сабом! А не использовать родной активный фиксированный фильтр усилителя,хоть он и рассчитан на головку.

Не получается наверное по одной из двух причин -ошибочное подсоединение - вычленять сабовый сигнал усь может с другой пары каналов или у уся балансные входы (Как себя всё при этом должно повести -хз... Хотя , звук должен быть...) .

---

Давай попробуем развить эту тему, но свой способ всё равно хочу добить до конца. Имеющийся тыл, кстати, играет сносно - не плохо точно.

Подкупает номинальная мощность усилителя магнитолы в районе 38-42 Вт на канал, что "стреляет" номинальной мощности сабвуфера - 35 Вт.

То есть я снимаю тыл полностью, изолирую контакты правого заднего канала и подключаю от левого заднего канала сабвуфер, наращивая провод. Фишку для подключения сабвуфера найду такую же - не проблема. Ставлю режим магнитолы SW/SW и далее уже дело настроек ГУ. Верно?

Именно так!..

Цитата:

---

Сообщение от Sverhnov

То есть я снимаю тыл полностью, изолирую контакты правого заднего канала и подключаю от левого заднего канала сабвуфер, наращивая провод. Фишку для подключения сабвуфера найду такую же - не проблема. Ставлю режим магнитолы SW/SW и далее уже дело настроек ГУ. Верно?

---

Не совсем. По инструкции саб подключается к правому каналу, изолировать левый.

Цитата:

---

Сообщение от Sverhnov

дополнительная информация по этой системе: https://jeremy.geek.nz/2010/06/17/mc...i-information/

---

Здесь же и описано, как поднять уровень саба.
Попался такой усилитель, поменял ключ MUTE и сопротивление 473 на ОУ - усилок работает.
Задние каналы играют паршиво, эквалайзер мутит какое-то 3D видимо (эффект пустого зала). Думаю перепаять обвязку и поканально тогда попробовать, по идее можно будет и ВЧ от домашки.

Цитата:

---

Сообщение от Ara4on

Здесь же и описано, как поднять уровень саба.
Попался такой усилитель, поменял ключ MUTE и сопротивление 473 на ОУ - усилок работает.
Задние каналы играют паршиво, эквалайзер мутит какое-то 3D видимо (эффект пустого зала). Думаю перепаять обвязку и поканально тогда попробовать, по идее можно будет и ВЧ от домашки.

---

Приветствую. Давненько уже подключил сабвуфер, как хотел. По поднятию мощности, да, там всё описано. Но это сильно влияет на ресурс 16 летнего динамика. Вопрос был именно в подключении его к нештатной системе, чтобы он работал правильно.

Далее опишу схему подключения, для тех, кто столкнётся с такой же задачей:

У усилителя 2 разъёма:
1. Фишка с выходами на динамики, сабвуфер и его питание (квадратная);
2. Разъём - вход от магнитолы (круглый).

1. С первой фишкой делаем просто - оставляем питание (два провода толще остальных кабелей, белый и фиолетовый, если не забыл), а так же оставляем два провода на сабвуфер (цвет не помню, смотрите схему, что выкладывал выше). Остальные кабеля, как хотите, можете вытащить сами пины из фишки, можете отрезать, но обязательно изолируйте их!

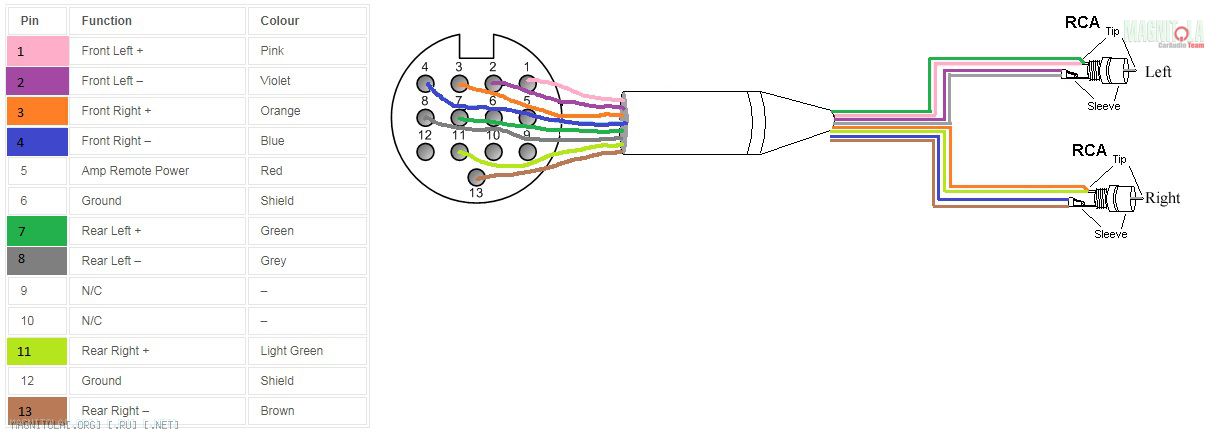

2. С разъёмом действуем по схеме:
Вложение 1290007

Если коротко, меняем одну сторону на тюльпаны для управления с магнитолы. Если вы подключите только передние динамики к тюльпанам, сабвуфер будет играть на 50% громкости и его не будет слышно практически вообще. Я так сделал для начала, но как и догадывался, сигнал берется именно со всех четырёх каналов.

И не забываем подключить питающий кабель (включение усилителя при включении магнитолы).

Как итог - вы не получите большого прироста баса, совсем немного, но сохраните заводской вид.
В моём случае:
- без сабвуфера, динамики были срезаны магнитолой на 50 Гц;
- с сабвуфером, сейчас на 63 Гц, но можно и 80 Гц сделать.

Сам сабвуфер срезан сверху на 125 Гц - это самое адекватное значение для хорошего звучания.
В целом - от проделанного, появилась небольшая возможность делать музыку громче без искажений в динамиках.
