Всех приветствую и заранее спасибо за помощь.
Система состоит из следующих компонентов: Штатка Рено с выпаянными линейками - проц MadBit DSP 5 - Kicx angry ant 4x85 поканально - твиты и миды Урал АК74 С - саб m dimension blackbox x10.
До сегодняшнего дня головой служила магнитола на Андроиде и громкости было достаточно. Хотелось бы конечно больше, но громче уже шли помехи. Андроид стал глючить и я заменил его на родную магнитолу, предварительно выпаяв линейки. После этой замены громкости стало ещё меньше. Напряжение на линейках 2,5В. На Андроиде не мерил. Гейн на миды выкручен на максимум. Гейн на твиты 70%.
Куда копать, где, что смотреть ума не приложу.
03.07.2018, 20:39
aaw
Re: Не понимаю, почему играет тихо
Цитата:
Сообщение от navin
Гейн на миды выкручен на максимум. Гейн на твиты 70%.
Про гейн на усилителе я знаю, что это не громкость. Читал про согласование уровней. На Андроиде так и нашел максимум. А вот про настройку чувствительности на проце попробую найти. В нем очень много чего можно регулировать, а про такую настройку не читал. Спасибо
03.07.2018, 21:52
Flatout
Re: Не понимаю, почему играет тихо
Цитата:
Сообщение от navin
Напряжение на линейках 2,5В.
Откуда такая информация? Чувствительность встроенного усилителя намного выше.
Надо бы 300 Гц, 0 дб запустить и померить обычным тестером.
По этой ссылке сделано кривее некуда... хотя б кондерчик разделительный поставил.... да и сигнал взят уже порезный и удушеный...
04.07.2018, 14:01
navin
Re: Не понимаю, почему играет тихо
Цитата:
Сообщение от Lexx69
По этой ссылке сделано кривее некуда... хотя б кондерчик разделительный поставил.... да и сигнал взят уже порезный и удушеный...
К сожалению, другого варианта с такой платой не нашел. Я правильно понимаю, что тут сигнал взят из не правильного места?
04.07.2018, 14:09
chu0037
Re: Не понимаю, почему играет тихо
Продай проц и гу,купи кенвуд кмм-304у за 4,5тр - все проблемы решатся. Напрочь.
04.07.2018, 14:47
navin
Re: Не понимаю, почему играет тихо
Цитата:
Сообщение от chu0037
Продай проц и гу,купи кенвуд кмм-304у за 4,5тр - все проблемы решатся. Напрочь.
Понимаю, но лицевая часть панель на дастер под магнитолу 1DIN стоит 12 000 руб + заглушка. Правильная перепайка линеек гораздо дешевле обойдется. Не думал, что в этом дело.
04.07.2018, 15:33
Lexx69
Re: Не понимаю, почему играет тихо
Цитата:
Сообщение от navin
Понимаю, но лицевая часть панель на дастер под магнитолу 1DIN стоит 12 000 руб + заглушка. Правильная перепайка линеек гораздо дешевле обойдется. Не думал, что в этом дело.
Откуда такие цены???
Рамка+карман... 1500 р. с доставкой...
04.07.2018, 16:09
navin
Вложений: 1
Re: Не понимаю, почему играет тихо
Цитата:
Сообщение от Lexx69
Откуда такие цены???
Рамка+карман... 1500 р. с доставкой...

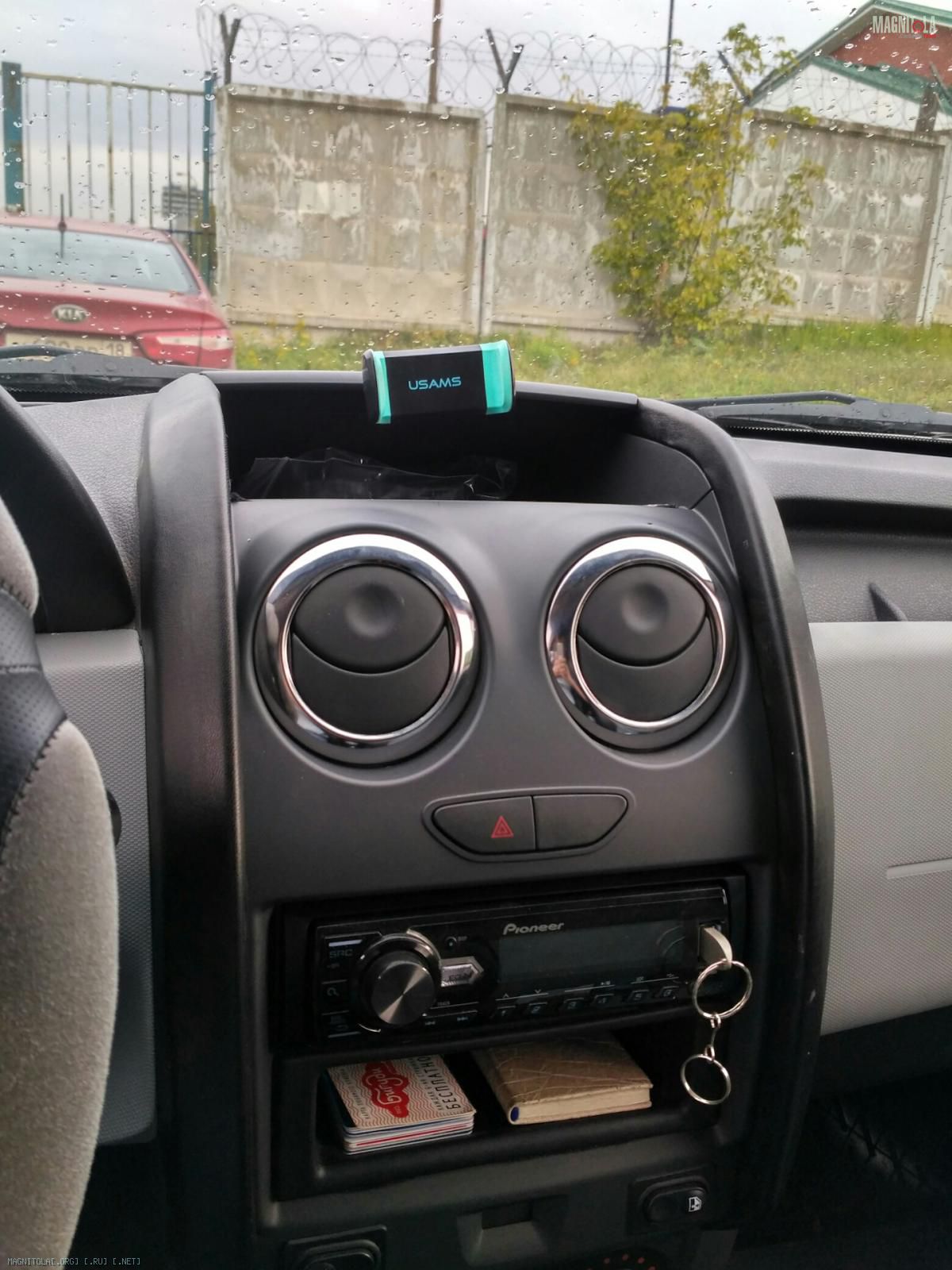

Я говорю вот про эту панель. Под 2DIN она немного другая. Вложение 1232900
05.07.2018, 14:39
FFZ
Re: Не понимаю, почему играет тихо
Цитата:
Сообщение от navin
Замерил обычным тестером. Правда не уверен, что правильно это сделал.
на вход интегральной микросхемы УМ приходит как правило 0.75в, и это в максимальном размахе, т.е. когда бошка уж срётся по полной вместо звука, т.ч. не может быть у тебя на выведенных линейных того, что намерил :)
05.07.2018, 16:40
navin
Re: Не понимаю, почему играет тихо
Цитата:
Сообщение от FFZ
на вход интегральной микросхемы УМ приходит как правило 0.75в, и это в максимальном размахе, т.е. когда бошка уж срётся по полной вместо звука, т.ч. не может быть у тебя на выведенных линейных того, что намерил :)
Спасибо. Значит надо копать в сторону правильного вывода линеек. Этот момент я уже начал прорабатывать.
В старых версиях магнитолы плата другая. Там линейки выпаивают рядом с saf7764. В моей версии такого элемента нет и схема немного другая. Есть элемент TEF6638HW/05. Даташит на него найти не удается. Так бы покумекал бы сам, что да как. Я конечно готов обратился к тому человеку, который в этом лучше меня разбирается, но как его найти в Екатеринбурге я не понимаю. А может благодаря этому форуму получится разобраться, и в какой то другой раздел написать?
05.07.2018, 17:22
Yogi
Re: Не понимаю, почему играет тихо
Цитата:
Сообщение от navin
А может благодаря этому форуму получится разобраться, и в какой то другой раздел написать?
