Re: Доработка дешевой магнитолы 2 din типа 7023 в заводских условиях

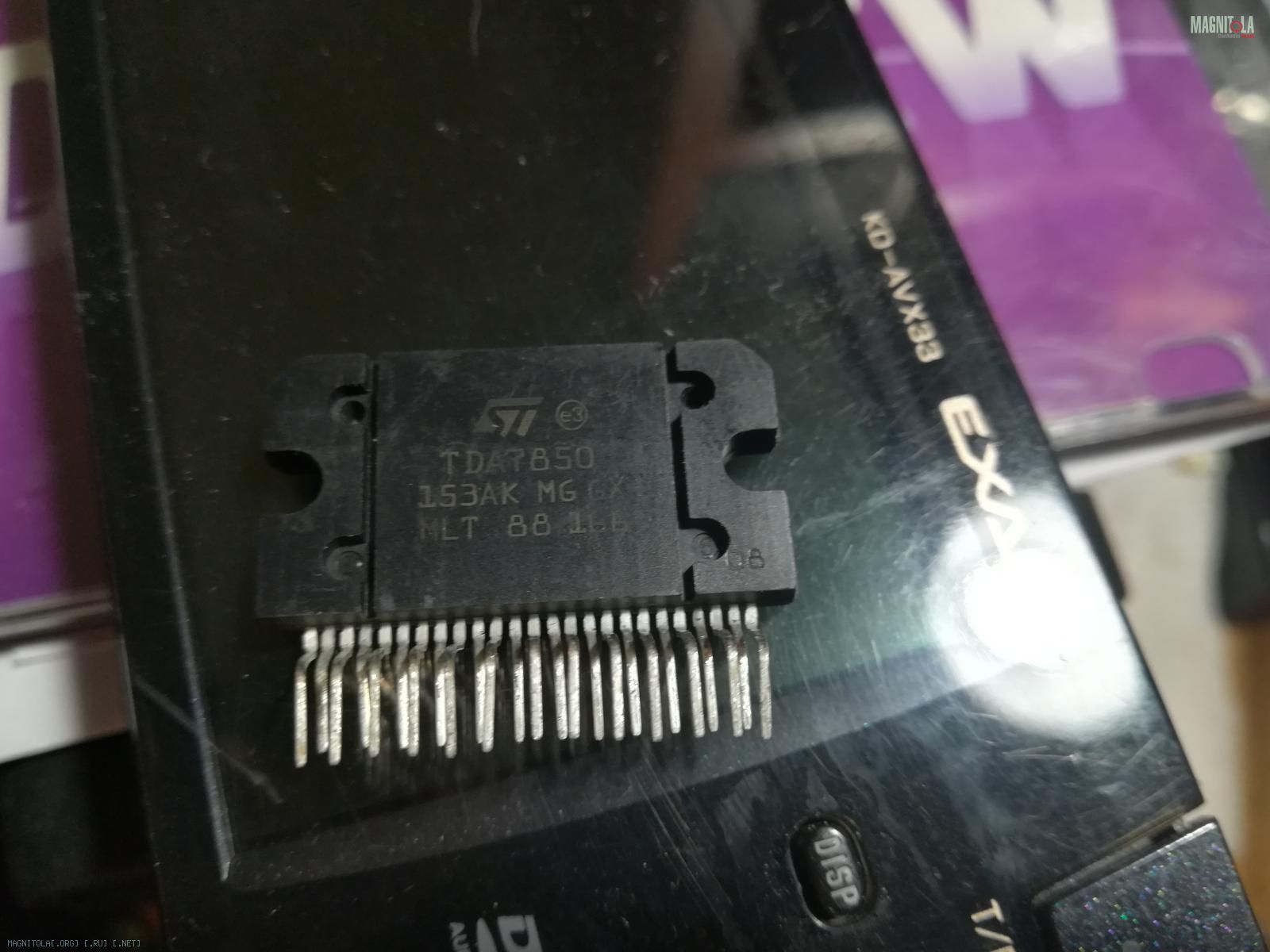

Есть , у меня , пара таких штук :
Вложение 1279393
Куплены на Али....е , по заверениям продавца ...самые , что ни на есть натуральные ......

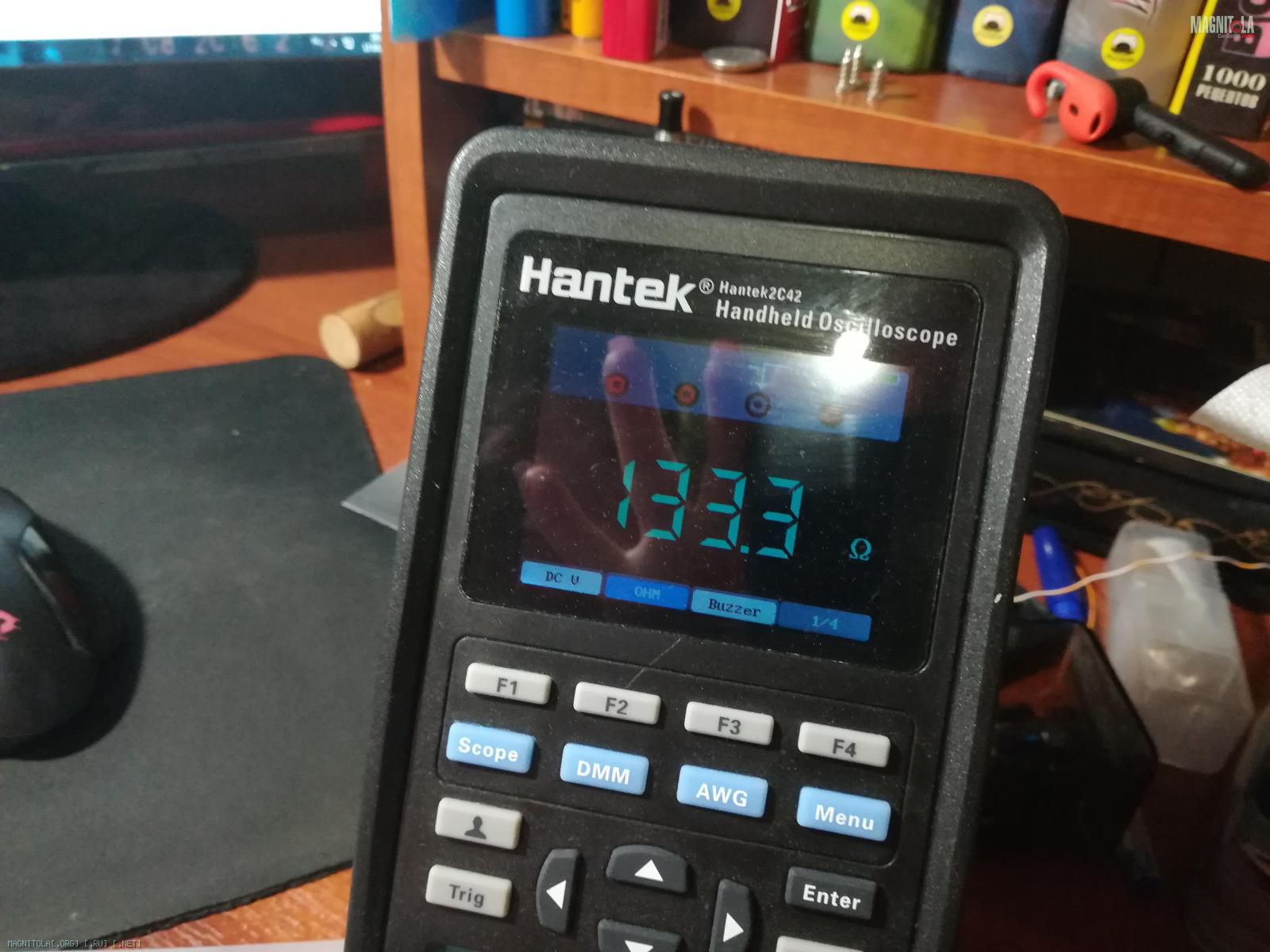

Хотите , предскажу Ваш бизнесс ,...по мультиметру )))? :
Вложение 1279395
Re: Доработка дешевой магнитолы 2 din типа 7023 в заводских условиях
Цитата:
Сообщение от
V.E.St
Есть , у меня , пара таких штук :
Вложение 1279393
Куплены на Али....е , по заверениям продавца ...самые , что ни на есть натуральные ......
Хотите , предскажу Ваш бизнесс ,...по мультиметру )))? :
Вложение 1279395
Эта тема известная: с ней многие сталкиваются. Я уже описывал это здесь выше.
Почему долго и выбирали фабрику производителя, поэтому и хочу избавить ребят от такого мракобесия.
Re: Доработка дешевой магнитолы 2 din типа 7023 в заводских условиях
Цитата:
Сообщение от
Михаил1976 Эта тема известная: с ней многие сталкиваются. Я уже описывал это здесь выше.
Почему долго и выбирали фабрику производителя, поэтому и хочу избавить ребят от такого мракобесия.
Я , не пессимист ,.....но , думаете .....Вас , минует "чаша сия " ? ...кроме УМ , там ещё много деталек .....)))
Re: Доработка дешевой магнитолы 2 din типа 7023 в заводских условиях
Цитата:
Сообщение от
V.E.St Я , не пессимист ,.....но , думаете .....Вас , минует "чаша сия " ? ...кроме УМ , там ещё много деталек .....)))
Без этого никуда, есть инструменты хэджирования таких ситуаций.
Просто время будет ограниченным ресурсом: 1000 штук за 5 дней по выборочной схеме и претензионная работа с третейским судом (если можно так сказать).
Это все оговаривалось изначально и не все на такое согласны.
По Гражданскому Кодексу РФ: Предпринимательство - самостоятельная, осуществляемая на свой риск экономическая деятельность, направленная на систематическое получение прибыли от пользования имуществом и/или нематериальными активами, продажи товаров, выполнения работ или оказания услуг.
Re: Доработка дешевой магнитолы 2 din типа 7023 в заводских условиях
Не обижайтесь . На то и форум , чтобы предостеречь от "хождения по граблям" . Эта индустрия давненько превратилась из "донесения звука" в "зарабатывания денег" , и не Ваша в этом вина .
Re: Доработка дешевой магнитолы 2 din типа 7023 в заводских условиях
Посмотрел на схемку девайса из #23.
УМ TDA7850 - практически потолок, менять не на что. Полевые транзисторы на выходе, декларируется работа в 2 Ома, значит минимум 6А на выходе. При таких токах особенное значение приобретает вопрос силовой проводки внутри девайса, которому тов. FFZ уделяет всегда повышенное внимание. Только смущает заявка THD 0.01% на 1 кГц. Ну не видел я ни когда таких низких искажений на мощных микросхемах.
Обработка - tda7719.
Аналоговый мультиплексор, 6 выходов, 104 дБА; 0,01% THD; 2V rms.
3-х полосный параметрический эквалайзер, +- 15 дБ; :
60/80/100/200 Гц; Q= 1/1.25/1.5/2
0,4/0,8/1,2/2 кГц; Q= 0,5/0,75/1/1,25
10/12,5/15/17,5 кГц
Это на 4 канала фронт/тыл. Чего не хватает, так это возможность подрезки снизу, чтоб душевно навалить без пердежа, т.е HPF 80/120/160 Гц.
Частично проблема решается развитой тонкомпенсацией.
Еще есть 2 канала line-out под саб, LPF - 80/120/160 Гц.
Судя по допустимому разбросу параметров - сквозной аналоговый тракт.
Если учесть, что к этому прилагается дисплей нормального размера, жить можно. Главное, чтоб плеер папки различал, а то навалит все песни валом и разбирайся там.
И сидим на попе ровно - цифру от туда не достать в принципе.
Re: Доработка дешевой магнитолы 2 din типа 7023 в заводских условиях
Что в базе у таких магнитол:
Усилок TDA 7388
Аудиочип TDA 7313
Bluetooth 2.0.
Запрашиваемые изменения вы видите
---------- Сообщение добавлено 17.05.2019 в 22:22 ----------
Цитата:
Сообщение от
Flatout Посмотрел на схемку девайса.
Еще есть 2 канала line-out под саб, LPF - 80/120/160 Гц.
Судя по допустимому разбросу параметров - сквозной аналоговый тракт.
Получается можно выход на саб замутить, если дырки проделать?
Что такое тонокомпенсация развитая?
Re: Доработка дешевой магнитолы 2 din типа 7023 в заводских условиях
Цитата:
Сообщение от
Михаил1976 выход на саб замутить
выход на саб в них же есть
зачем его мутить
единственное там один тюльпан
Вложений: 2
Re: Доработка дешевой магнитолы 2 din типа 7023 в заводских условиях
Цитата:
Сообщение от
ciplachkov выход на саб в них же есть
зачем его мутить
единственное там один тюльпан
Там два аудиовыхода, это какой-то дополнительный разветвитель нужен: типа таких 2 штук?
Вложение 1279429

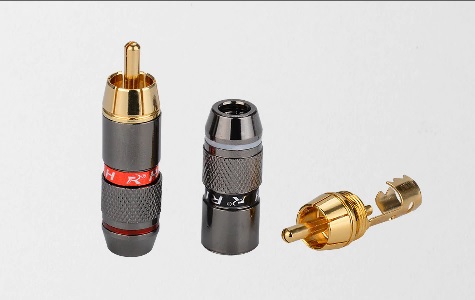

или все провода: фронт, тыл (если есть), сабвуфер в зажим и в RCA разъем?
Вложение 1279431
Re: Доработка дешевой магнитолы 2 din типа 7023 в заводских условиях
Цитата:
Сообщение от
V.E.St Есть , у меня , пара таких штук :
Вложение 1279393
Куплены на Али....е , по заверениям продавца ...самые , что ни на есть натуральные ......
Хотите , предскажу Ваш бизнесс ,...по мультиметру )))? :
Вложение 1279395
А чо?
Не плохой такой мультиметр, удобный комбайн :) для протыкать на экспресс прикид чо да как :)
---------- Сообщение добавлено 18.05.2019 в 00:02 ----------
Цитата:
Сообщение от
ciplachkov выход на саб в них же есть
зачем его мутить
единственное там один тюльпан
Вопрос если я правильно его понял и соответственно этому так и ранее ответил, был о реализации его в виде rca на задней панели. В этом виде скорее нет чем да :), не реализовать его на панельных rca, но в другом варианте разъема на конце которого будут висеть rca выходов на Саб конечно же можно.
---------- Сообщение добавлено 18.05.2019 в 00:07 ----------
Цитата:
Сообщение от
Михаил1976 Там два аудиовыхода, это какой-то дополнительный разветвитель нужен: типа таких 2 штук?
Вложение 1279429
или все провода: фронт, тыл (если есть), сабвуфер в зажим и в RCA разъем?
Вложение 1279431
Если уж на хвостик rca на разъеме миниджек 3.5, то не на этом!!!
Нужен обычный переходник миниджек 3.5 СТЕРЕО, т.е. трёх контактный миниджек и два выхода rca.
То что на этом фото это миниджек 3.5 четырёх контактный и используется такой как переходник для подключения аудио стереопары и Микрофона.
---------- Сообщение добавлено 18.05.2019 в 00:10 ----------
Цитата:
Сообщение от
FFZ А чо?
Не плохой такой мультиметр, удобный комбайн :) для протыкать на экспресс прикид чо да как :)
---------- Сообщение добавлено 18.05.2019 в 00:02 ----------
Вопрос если я правильно его понял и соответственно этому так и ранее ответил, был о реализации его в виде rca на задней панели. В этом виде скорее нет чем да :), не реализовать его на панельных rca, но в другом варианте разъема на конце которого будут висеть rca выходов на Саб конечно же можно.
---------- Сообщение добавлено 18.05.2019 в 00:07 ----------
Если уж на хвостик rca на разъеме миниджек 3.5, то не на этом!!!
Нужен обычный переходник миниджек 3.5 СТЕРЕО, т.е. трёх контактный миниджек и два выхода rca.
То что на этом фото это миниджек 3.5 четырёх контактный и используется такой как переходник для подключения аудио стереопары и Микрофона.
Но по практике могу с уверенностью утверждать что для автомобиля, да ещё и на задней части ГУ, вариант на переходнике миниджек 3.5 это самый худший вариант!!!
Нормально реализовать хвост rca Саб выходов будет либо на стандартном разъёме мини-ИСО, либо вообще без разъема, т.е. просто вывести хвост rca проводами из Гу
