Как выпаять RCA выходы (гуглил, непонятно)
Добрые день\вечер!
Есть 2 RCA выхода (L и R) рис.1. После подключения оказалось, что они предназначены исключительно для саба, т.к. по ним проходят только нижние частоты. Все настройки и фильтры магнитолы и усилка проверил.
Прочитал в гугле десяток статей и оказалось, что при отсутствии - RCA выходы можно выпаять с платы.
И началось: кто-то пишет, что нужно припаиваться к дорожкам (где написано RF LF RR LR), кто-то, что ко входу этих дорожек
в усилитель магнитолы, кто-то, что рядом с конденсаторами. Но это пол беды, также в одних статьях говориться, что нужно припаивать к любому
из этих мест конденсаторы и только потом вести провод на свои разьемы тюльпаны, а кто-то без них припаялся.
Так вот перед тем, как оканчательно свою магнитолу не выпаять и бежать за новой, решил написать здесь. Собственно вопрос:
На рис.2 (немного другая модель, но схема та же) видно, что выведенные на заводе RCA выхода припаяны к специальным площадкам
и что рядом есть точно такие же, но не реализованы(обвел это место кружочком).
Так вот, я решил, что будет логично не лезть
куда-то там в схему а прицепиться к этим специально выведенным площадкам, учитывая, что если первые - на заводе распаянные площадки для саба, то эти вторые,
очевидно предназначаются для обычного сигнала(не басы).
По итогу припаялся к ним, без дополнительных конденсаторов, и вывыел на два своих RCA разьема. Подключил их к усилку,
есть щелчок при каждом подключении, но потом абсолютная тишина.
Третья фотка - как по итогу получилось.
Решил дальше не экспериментировать, а спросить более опытных людей, так что буду очень рад услышать совет или любые догадки
на эту тему, заранее спасибо)
Re: Как выпаять RCA выходы (гуглил, непонятно)
Что за майфун ?
Сигнал там ( туда куда Вы припаялись ) вообще есть ? Если нет гнёзд , то остальная требуха ( кондёры , сопротивления ) тоже ( скорее всего ) отсутствует .....
Фоты как припаяны Ваши выходы , можно ?
Re: Как выпаять RCA выходы (гуглил, непонятно)
Называется он: MVH-170UB пионеровский.
Сейчас он не под рукой сам, завтра выдерну его, разберу и сфоткаю изнутри со всеми подробностями.
\\\\\\\\\\\\\\\\\\\\\\\
Сигнал там ( туда куда Вы припаялись ) вообще есть ? - завтра попробую мультиком проверить и сразу отпишусь (ближе к ночи)
Если нет гнёзд , то остальная требуха ( кондёры , сопротивления ) тоже ( скорее всего ) отсутствует - очень надеюсь, что это не так, но после проверки станет яснее.
Скоро отпишусь... Спасибо за отклик)
Вложений: 1
Re: Как выпаять RCA выходы (гуглил, непонятно)

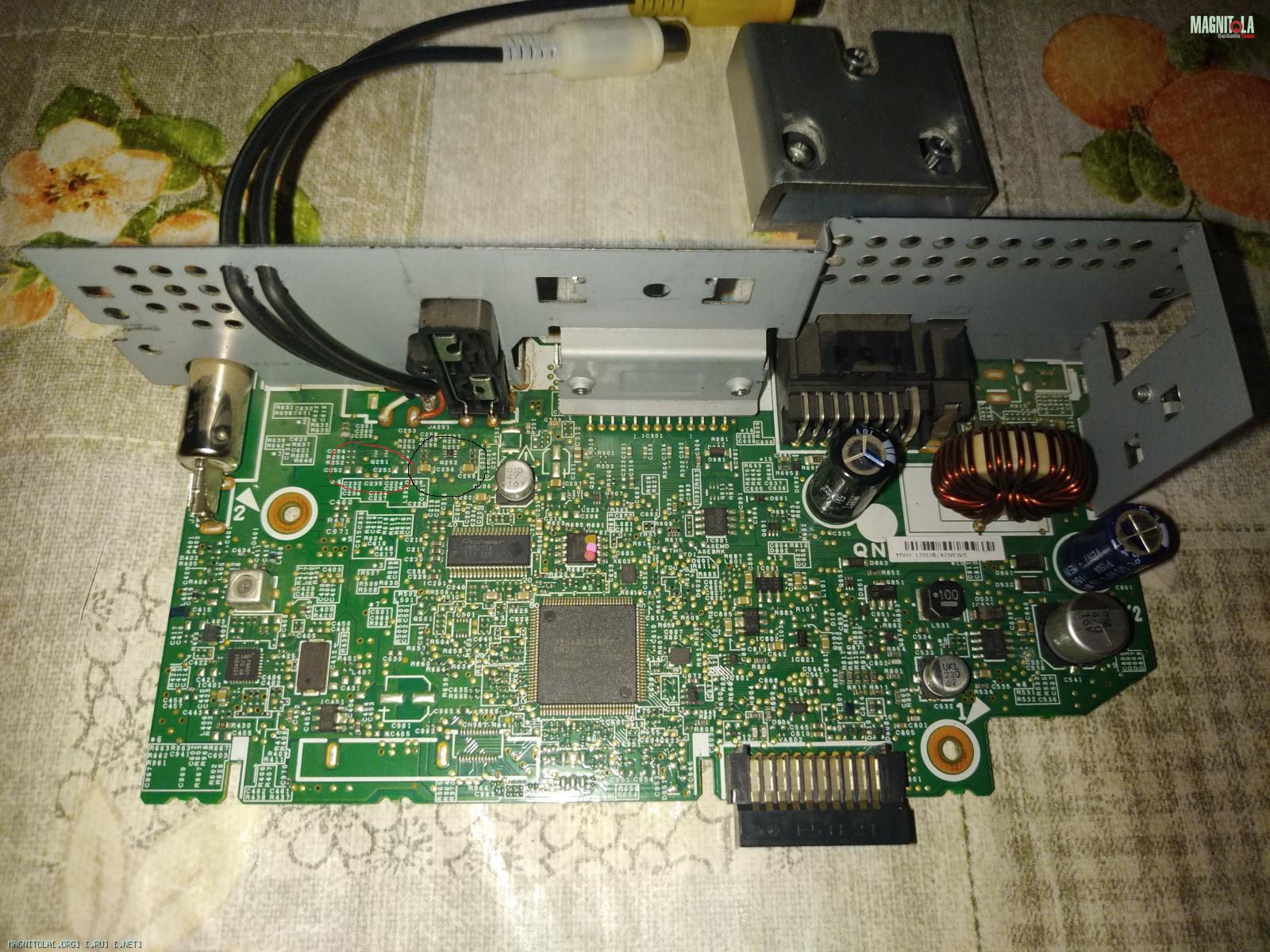

Вот уже конкретно мой пациент. И пайку там видно.
Из за работы правда сегодня так и не успел проверить в машине при включенной магнитоле мультиком есть ли вообще сигнал, но без питания убедился в том, что обрывов и коротких на пайке нет. Т.е. с ней все ок.
Может быть пока по фото видно, что конкретно что-то отсутствует на схеме и это надо добавить?
Вложений: 1
Re: Как выпаять RCA выходы (гуглил, непонятно)
Фото с другой стороны. Быть может прояснит что-то.
Re: Как выпаять RCA выходы (гуглил, непонятно)
Цитата:
Сообщение от
x-face
Есть 2 RCA выхода (L и R) рис.1. После подключения оказалось, что они предназначены исключительно для саба, т.к. по ним проходят только нижние частоты. Всё настройки и фильтры магнитолы и усилка проверил.
MVH-170UB
буду очень рад услышать совет или любые догадки
на эту тему
1. Совет: прочитать инструкцию к MVH-170UB, увидеть, что там RCA выходы названы "выходы на задние динамики ИЛИ сабвуфер". Задние(тыловые)- это полнодиапазонные динамики.
2. Догадки: видать, не все настройки магнитолы и усилка проверил, а если и все проверил, то не все настройки настроил для полнодиапазонного воспроизведения.
3. Рекомендация: после прочтения инструкции, настроить магнитолу и усилитель для полнодиапазонного воспроизведения.
Вложений: 1
Re: Как выпаять RCA выходы (гуглил, непонятно)
Если вопрос вывести линейки "по уму" , то советую обратить внимание на выделенные зоны . Могу , конечно , ошибаться ...не спец ( сорри ) , но чего-то там не хватает :laugh3:.
Перед распайкой ( если придёт такая блажь ) убедиться в наличии сигнала на конденсаторах ....
