Просьба о помощи по активному сабвуферу (подключение)

Добрый день и всех с наступающими праздниками.

У меня есть задача, которую не решил пока и очень прошу о помощи.

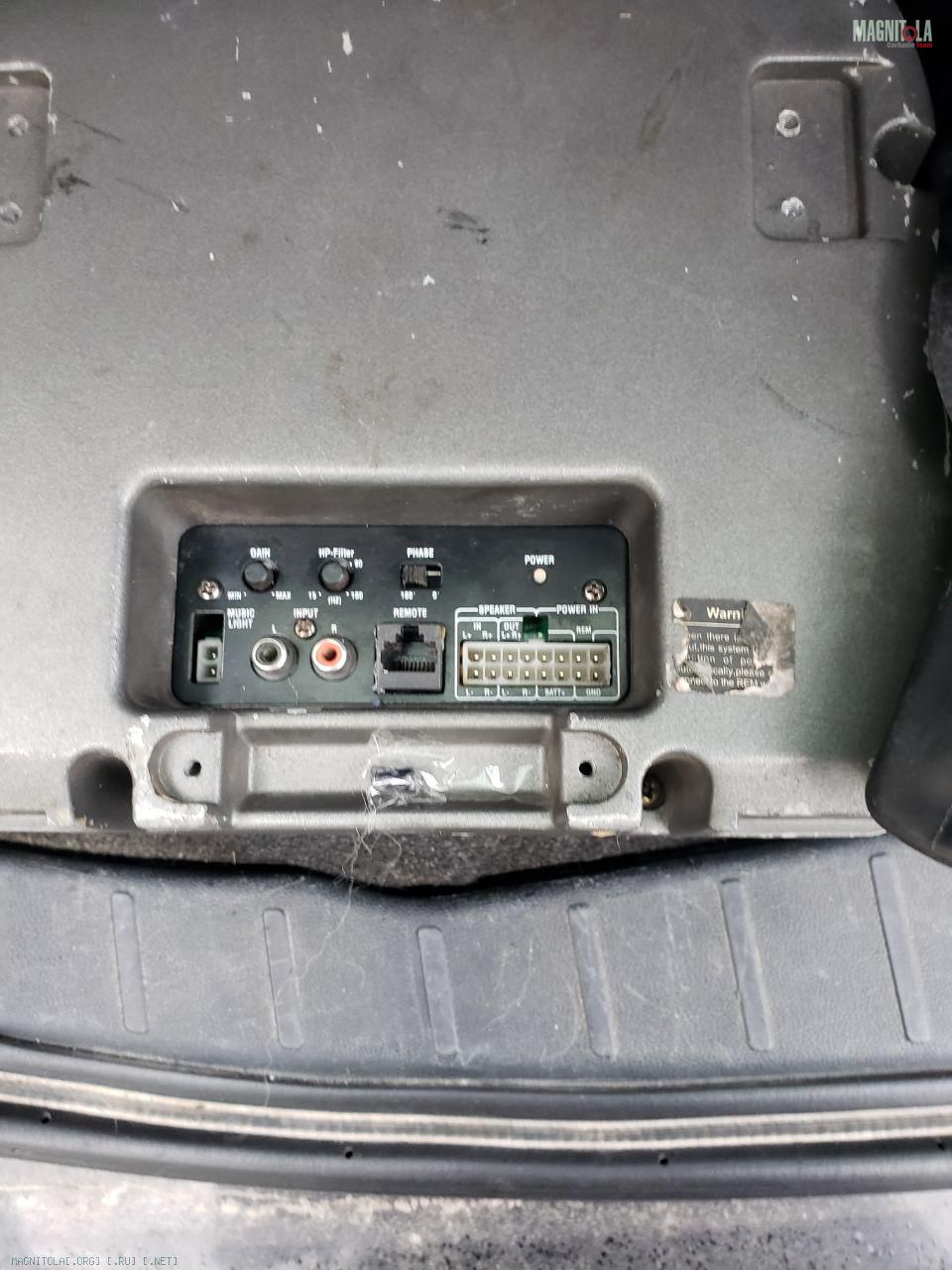

Краткая предыстория: недавно поставил акустику новую Rockfort назад и rockfort prime вперед. Почти ничего не поменялось в авто, расстроился. Вот перед НГ купил б.у. активный сабвуфер, недавно подключили к штатной магнитоле (под штатную в салоне мультимедийная ставилась еще в 2011 году). Может голова и хлам, конечно, но менять ее не хочу пока. Голова PMS MAX 7590, саб steel mate sw833v2 с выносным пультом регулировки.

Проблема: с ГУ при сбавлении/наращивании громкости сабфуфер не реагирует. Т.е. играет по настройкам только со своего пульта. Если звук на магнитоле убавляю, наприер, саб продолжает долбить. Если подключаю телефон по AUX, то регулировка с телефона звука регулирирует и САБ, а вот с головы не регулирует. Только отдельным ползунком в настройках головы.

В чем может быть причина? Неправильное подключение? (ставил у человека, не сам). Фото головы и саба прилагаю.

ПОключались к выходу линейному в магнитоле (фишка-тюльпан, распиновку человек, который подключал, посмотрел в инете).

Вложение 1304859Вложение 1304861Вложение 1304863
Заранее всем спасибо за подсказки.

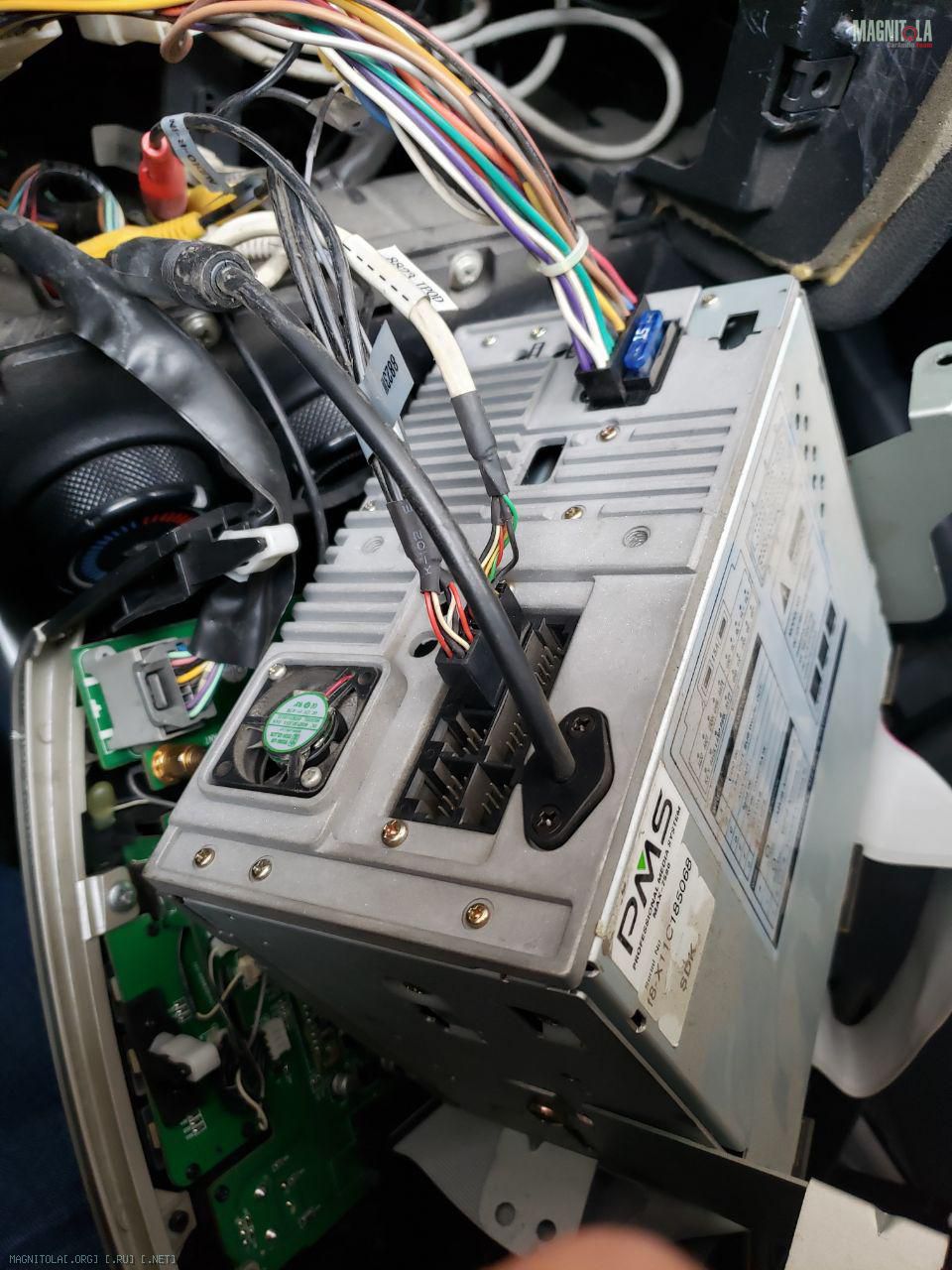

Фото, конечно же, вершина информативности...но да же по ним видно, что на ГУ фишка на выход саба не подключена, должна быть в разъеме "B". Еще раз проверяйте подключение.

Цитата:

---

Сообщение от aaw

Фото, конечно же, вершина информативности...но да же по ним видно, что на ГУ фишка на выход саба не подключена, должна быть в разъеме "B". Еще раз проверяйте подключение.

---

Фото было сделано до подключения, естественно.

Цитата:

---

Сообщение от Evgeniy1987

Только отдельным ползунком в настройках головы.

---

Название ползунка?
И актуальные фото не помешают.

Цитата:

---

Сообщение от aaw

Название ползунка?
И актуальные фото не помешают.

---

Пошел разобрал, чтобы сфоткать)

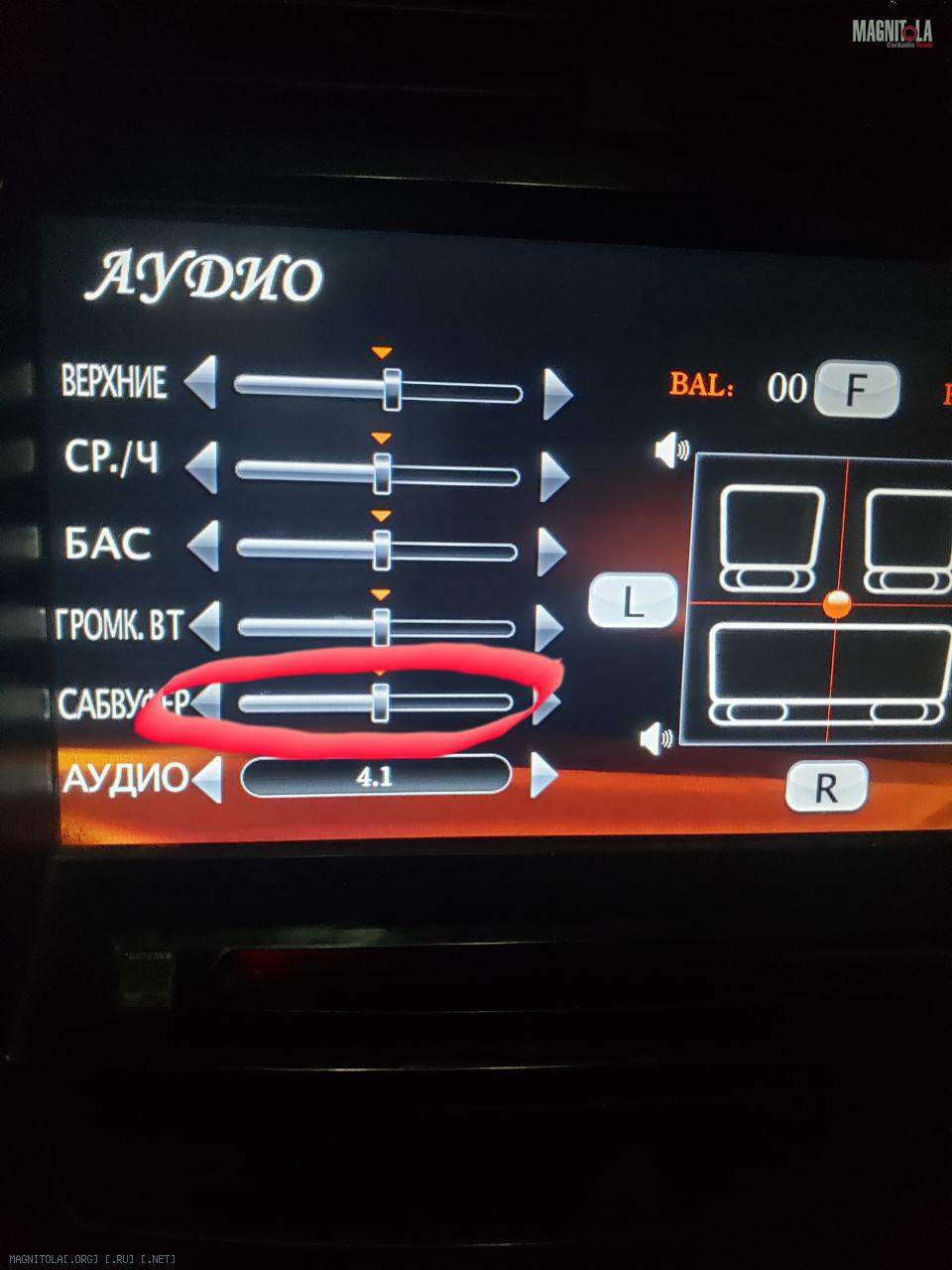

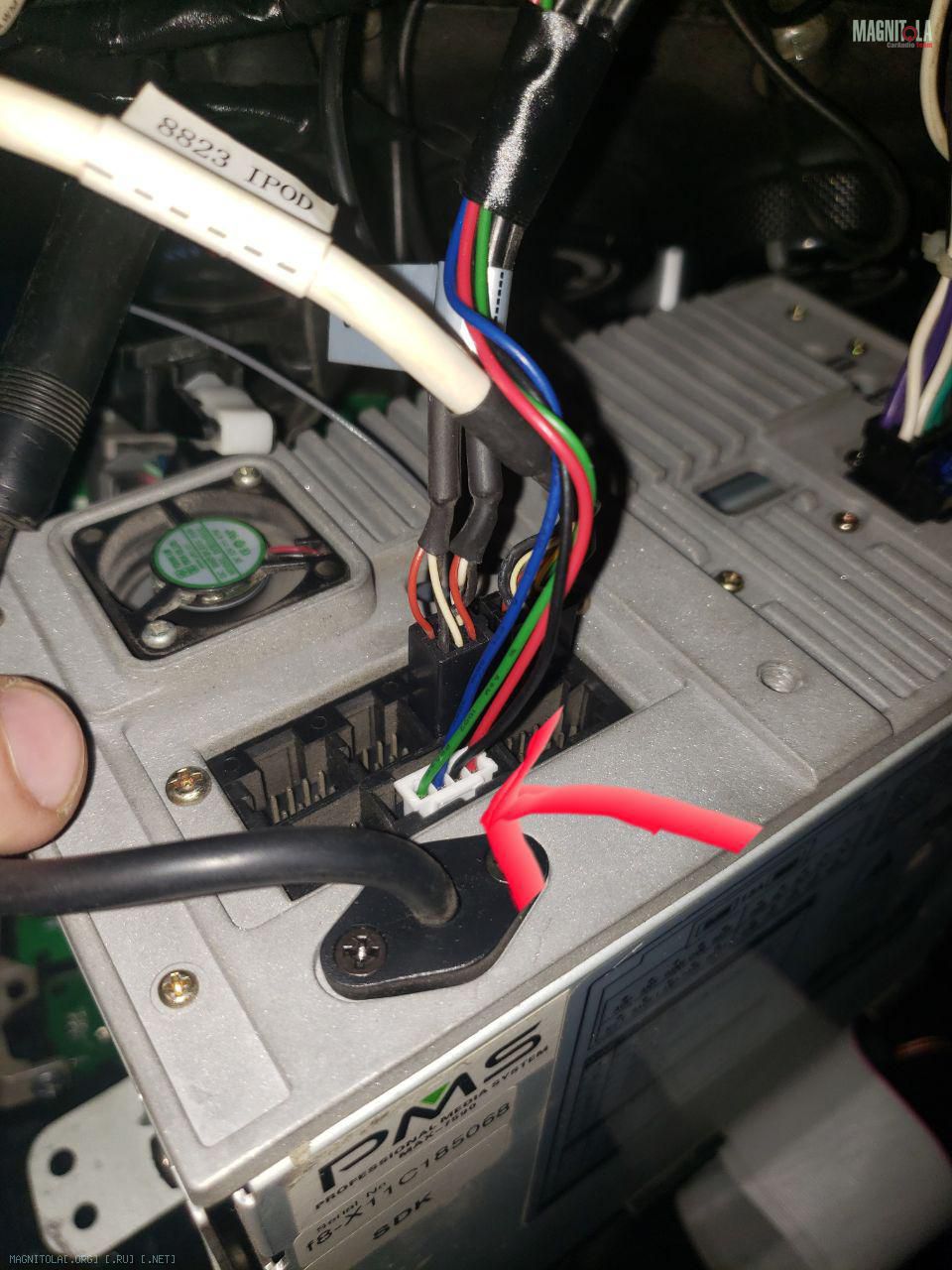

Фото ползунка, фото фишки, собранной мастером. Я делек, к сожалению, от подключений, настроек, но вынужден копаться сейчас сам, с Вашей помощью, потому что сейчас перед НГ никто не берется, а мастер, который подключал, имеет только один ответ - "плохое ГУ" и на этом все. Но я уже не раз убеждался, что далеко не всегда слова мастеров оказываются правильными..

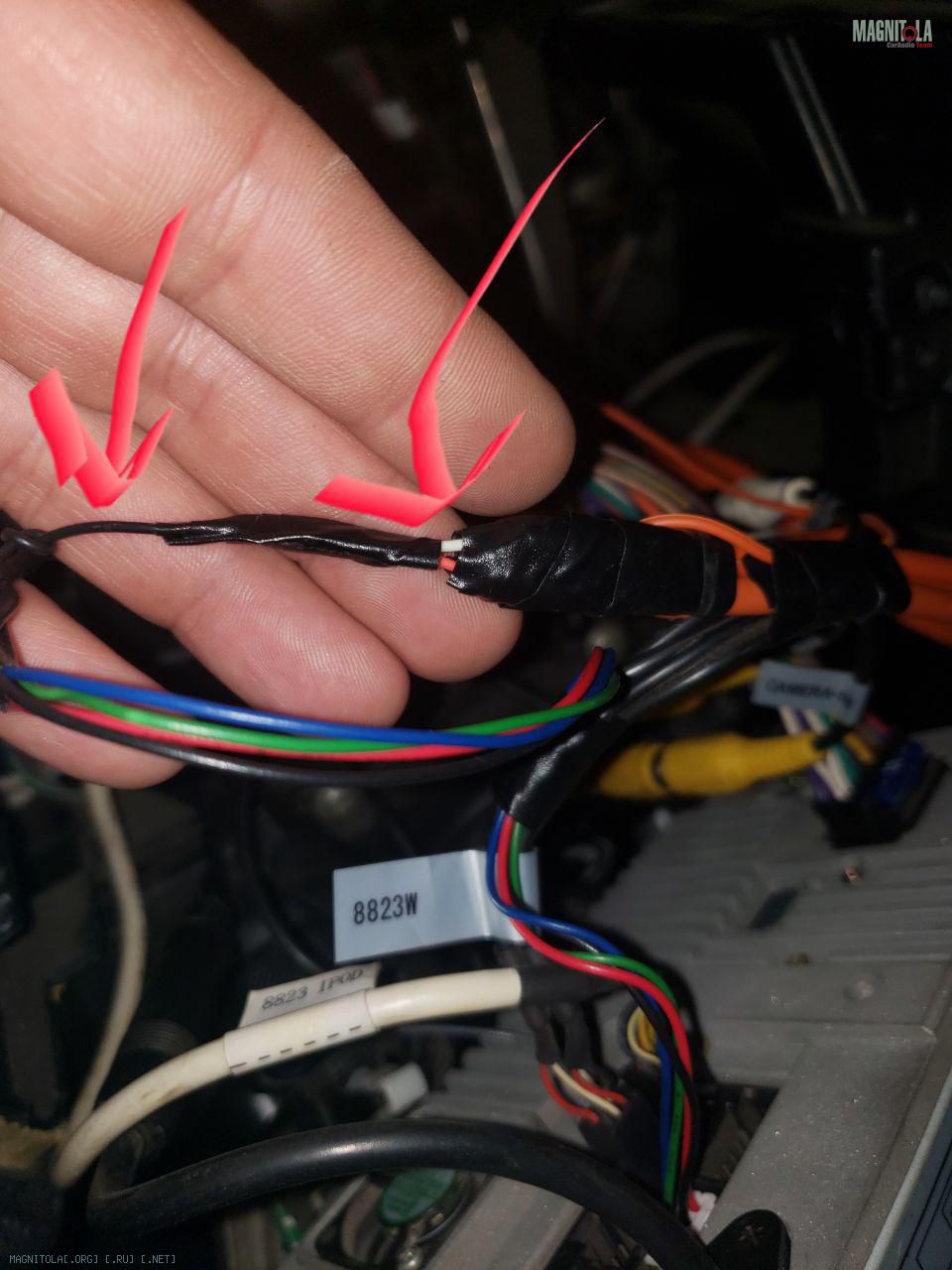

Так, еще кое что, опять же, может это глупо может прозвучать, но вот что в глаза бросилось. Из фишки идут 4 провода, потом 3 смотанных в "тупик", а под изоленту идет 1 (черный), а из под изоленты выходят 2. Все на фото. Буду благодарен, если что-то сможете подсказать

Вложение 1304903 Вложение 1304901 Вложение 1304907

Evgeniy1987,

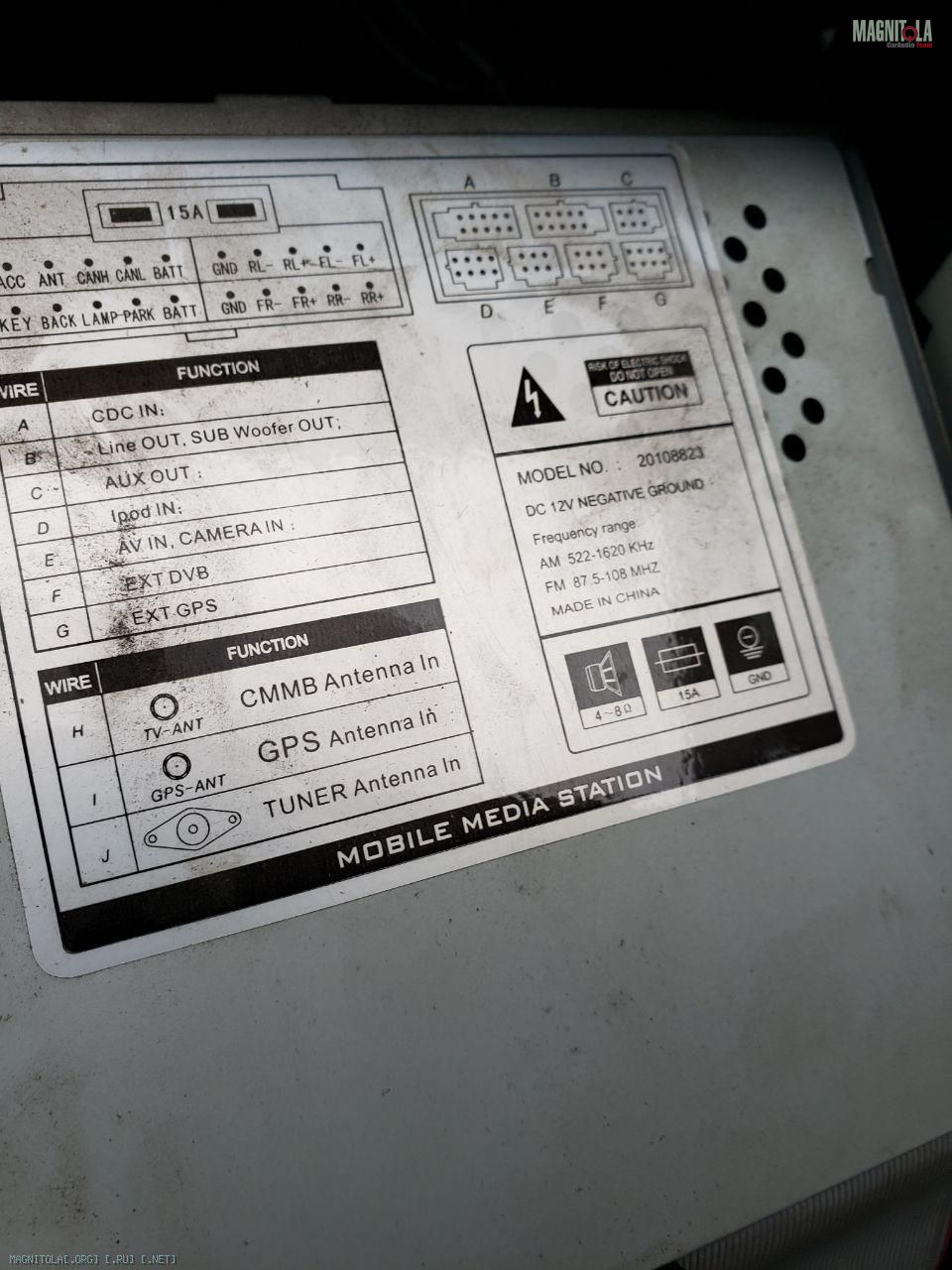

Я извиняюсь, плохо видно, но - на верху магнитолы - не схема ли распиновки разъёмов нарисована?
Я извиняюсь, не в курсе, но, может быть у вас имеются кусок изоленты?
Если у вас есть схема и изолента, то у вас есть реальный шанс размотать имеющиеся скрутки, проверить соединения и соединить провода так, как показано на схеме.

Я , конечно , не великий специалист ,но....
Из фишки "В" ( по наклейке на корпусе ) выходят две линии : "line out" и "sub out" .Скорее всего попутано тут ....

Цитата:

---

Сообщение от Палборисыч

Evgeniy1987,
Я извиняюсь, плохо видно, но - на верху магнитолы - не схема ли распиновки разъёмов нарисована?
Я извиняюсь, не в курсе, но, может быть у вас имеются кусок изоленты?
Если у вас есть схема и изолента, то у вас есть реальный шанс размотать имеющиеся скрутки, проверить соединения и соединить провода так, как показано на схеме.

---

Что я, как непонимающий, вижу) Фишка с несколькими выходами... ЧТо надо сделать? Каждый провод, который из фишки выходит, попробовать подсоединить к 2-м проводам, которые выходят из под изоленты? Т.е. вместо черного провода, котороный заходит под изоленту, попробовать остальные 3?

Цитата:

---

Сообщение от Evgeniy1987

Фишка с несколькими выходами... ЧТо надо сделать?

---

Прежде всего нужно увидеть, что на разъёме магнитолы - десять штырей в два ряда, а на разъёме проводов - четыре контакта в один ряд. После чего нужно, применяя искусные методы, выяснить, какие из штырей разъёма магнитолы передают сигнал на сабвуфер. После чего, на эти штыри надеть контакты с проводами, и эти провода уже подключать к сабвуферу.
