Помогите с коммутацией A/d/s 440... И пару вопросов по олдскульному усилку..
Вложение 1328707
Вложение 1328709

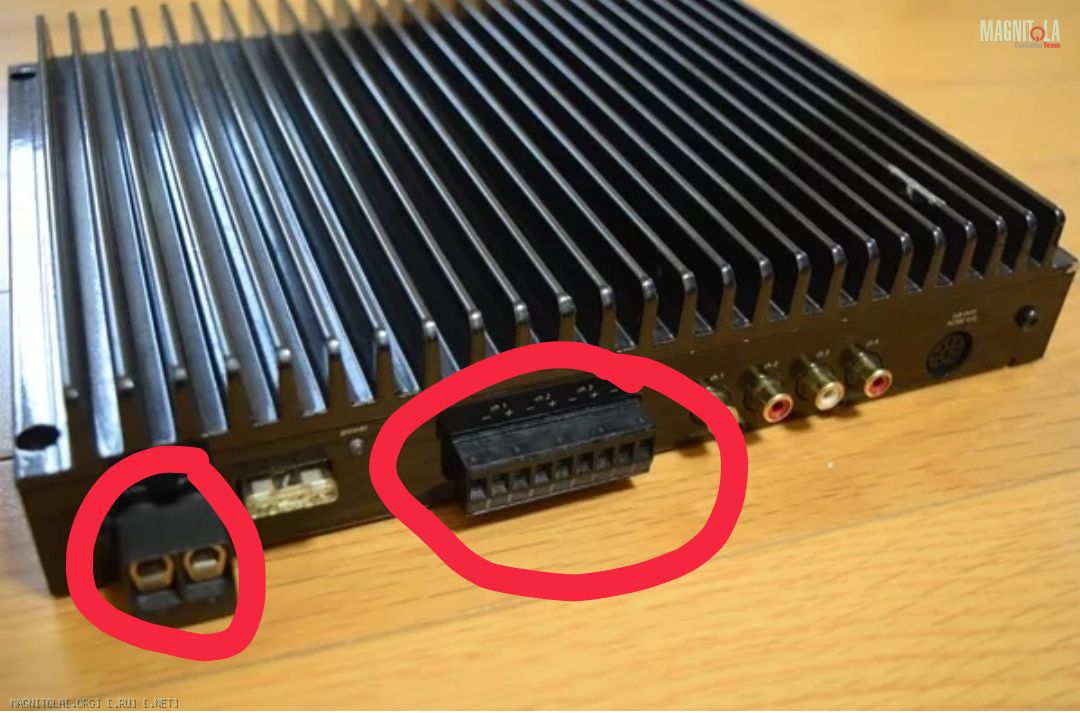

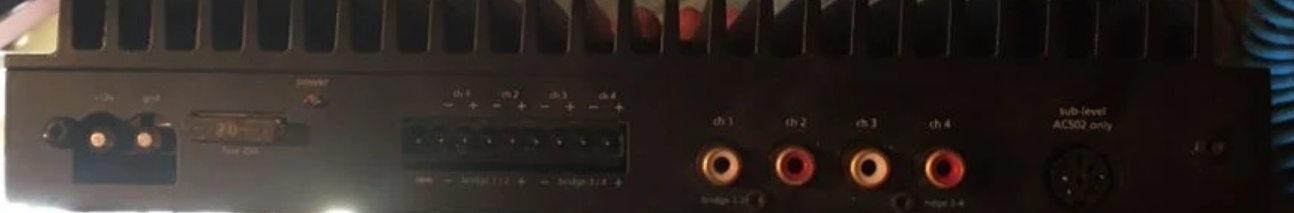

Всем здравствуйте, собираюсь приобрести данный усилитель в машину, но без колодок указанных на фото. Может кто нибудь подсказать, как правильно их искать в инете? Ничего не нахожу...
И ещё хватит ли его 40w на сч Ural 87sq, и ВЧ kicx nd25s, знаю что фуфло, но начинал с этого, а тут подвернулся усь.
Да и вообще кто чего может сказать об этом усилителе, в инете почти нечего нет... Спасибо!
Вложений: 1
Re: Помогите с коммутацией A/d/s 440... И пару вопросов по олдскульному усилку..
Цитата:
Сообщение от
Freeflyfish
Может кто нибудь подсказать, как правильно их искать в инете?

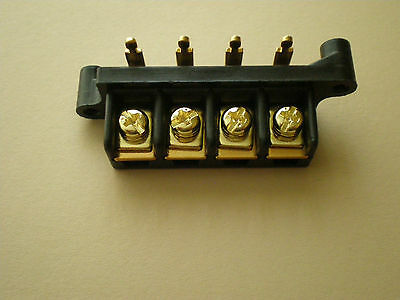

Это редкие колодки и найти их будет трудно, за оригинал цена сопоставима с ценой усилителя будет. Проще оборудовать усилитель клеммниками, типа таких:Вложение 1328733
Вложений: 3
Re: Помогите с коммутацией A/d/s 440... И пару вопросов по олдскульному усилку..
Цитата:
Сообщение от
aaw Это редкие колодки и найти их будет трудно, за оригинал цена сопоставима с ценой усилителя будет. Проще оборудовать усилитель клеммниками, типа таких:
Вложение 1328733
Печально, продавец правда говорит что это не проблема, но что то сложновато найти как оказалось...

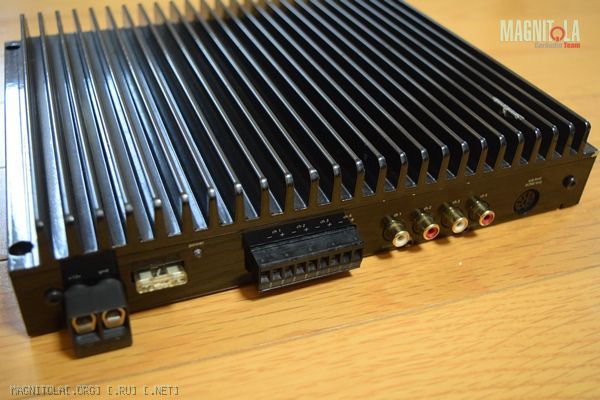

Вот ещё фото как должно быть..Вложение 1328739

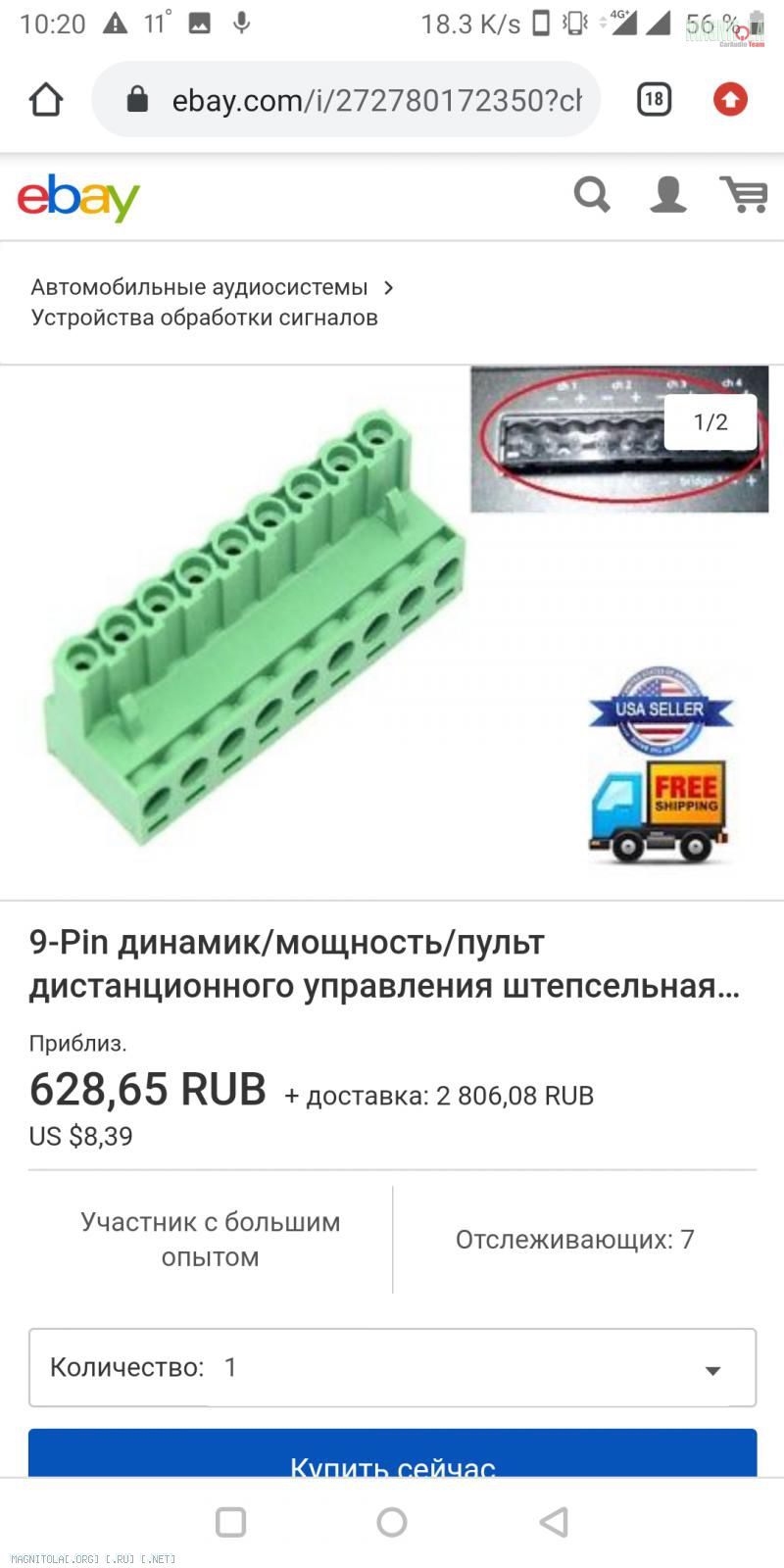

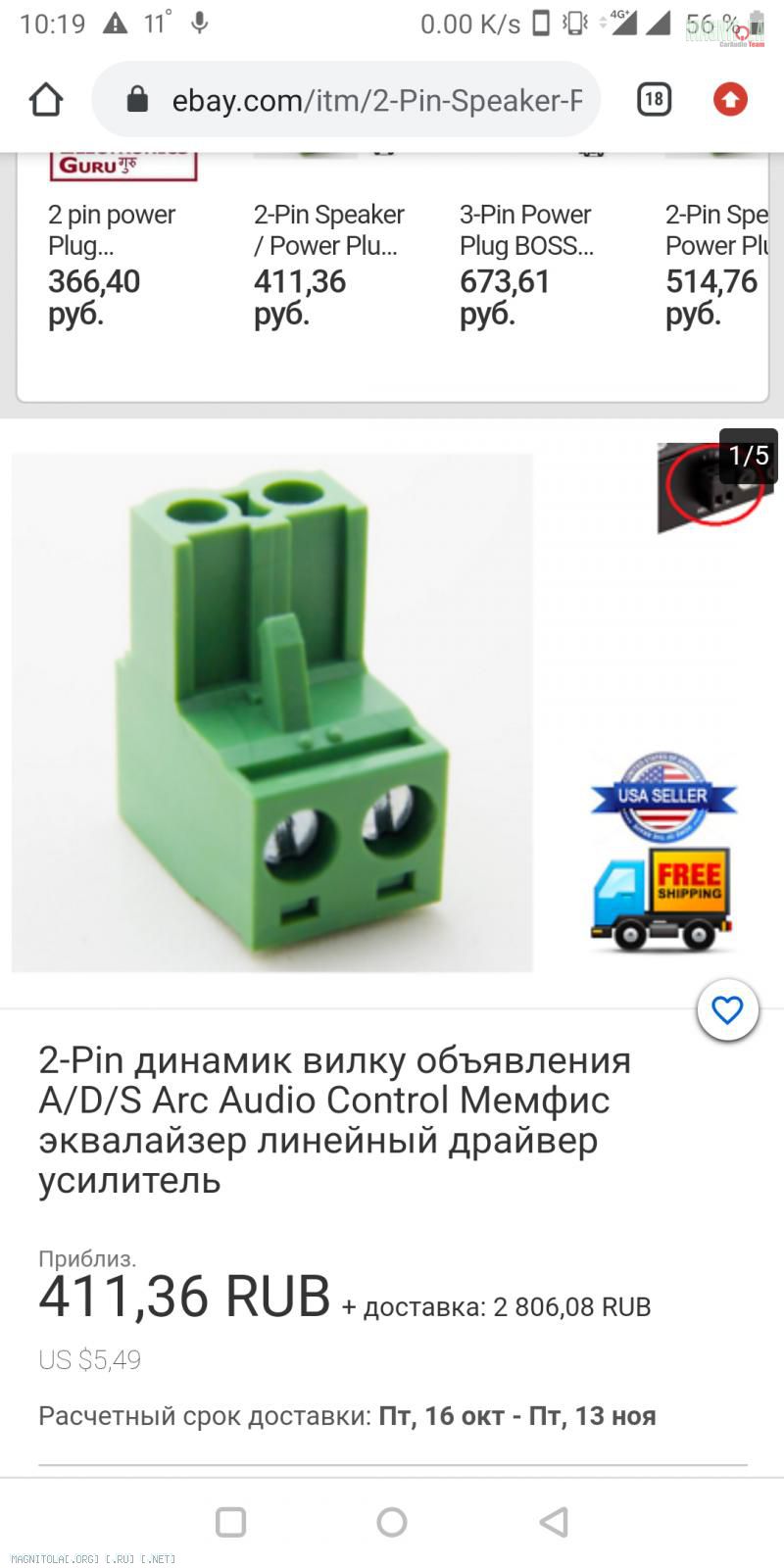

Вот правда нашелся ещё человек показал на ибее ...
Вложение 1328735
Вложение 1328737
Re: Помогите с коммутацией A/d/s 440... И пару вопросов по олдскульному усилку..
Цитата:
Сообщение от
Freeflyfish Вот правда нашелся ещё человек показал на ибее ...
Ну если цена не пугает...
Вложений: 1
Re: Помогите с коммутацией A/d/s 440... И пару вопросов по олдскульному усилку..
То, что на последних фото- обычный электротехнический клеммник, цена ему доллар в базарный день. Самый реальный вариант- поискать что-то похожее в электромагазинах и доработать напильником.Если есть возможность и желание - использовать подходящие контакты а корпус напечатать на 3Д принтере. Левый силовой разъем вроде уже заколхожен- обычно там идет третий контакт REMOUT и форма латунных контактов и металлическая пластинка внутри очень напоминают обычные электроклеммники

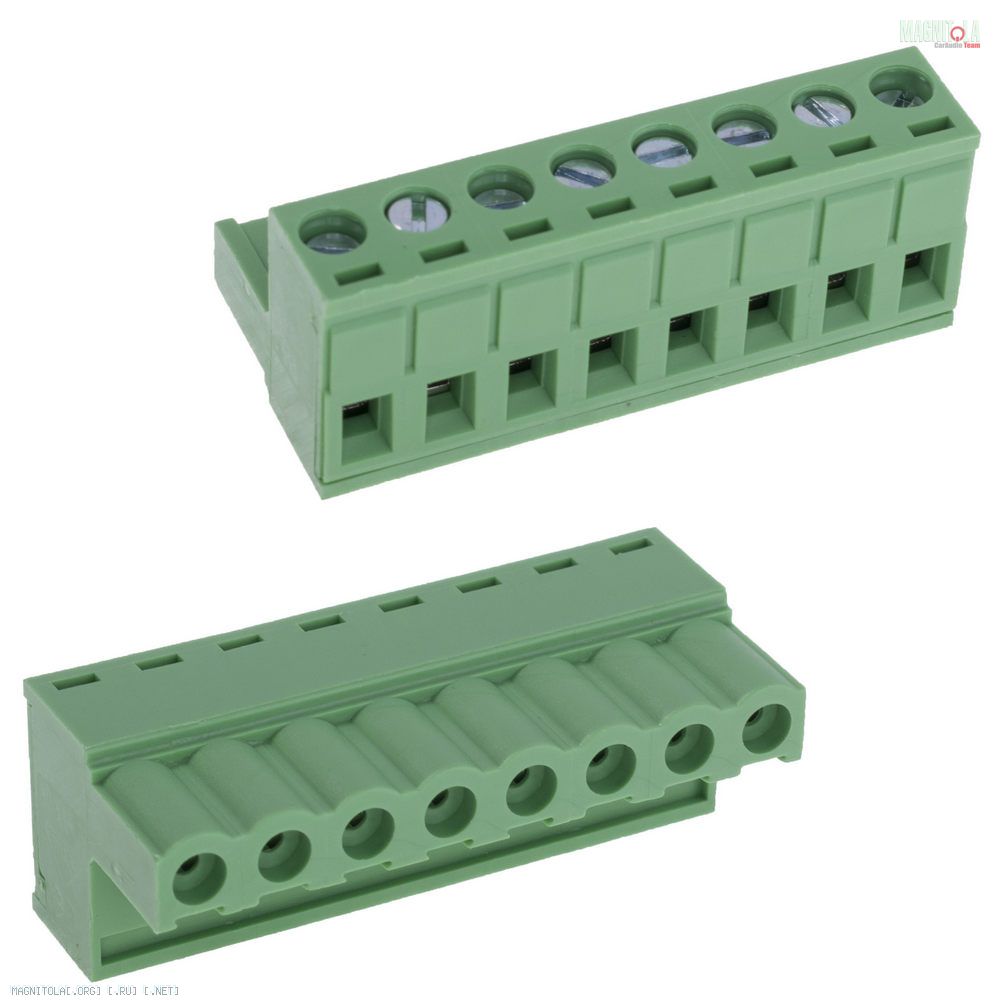

Клеммник 2EDGK-5.0-08P-14 (2EDGK-5.0-08P-14-00AH)
Код товара: 49378
Производитель: Degson
Краткое описание: шаг: 5,0мм, кол-во контактов: 08P, напряжение/ток: 300V/15A, под провод: 28-12AWG 2,5мм.кв
Шаг, мм: 5 mm
Кол-во контактов: 8
Тип разъема: Клеммник разъемного типа
Номинальный ток: 15 AВложение 1328741
Re: Помогите с коммутацией A/d/s 440... И пару вопросов по олдскульному усилку..
На акустические найти не проблема, это типо таких https://www.chipdip.ru/product/15edgk-3.5-08 но надо будет подобрать по шагу выводов.
Силовые такие тоже производятся, но в продаже найти проблематичнее...
Сталкивался с такой проблемой и на АДС и на старых PPI..
Re: Помогите с коммутацией A/d/s 440... И пару вопросов по олдскульному усилку..
Цитата:
Сообщение от
maisteroleg Левый силовой разъем вроде уже заколхожен- обычно там идет третий контакт REMOUT
Обвинения снимаются-судя по рисунку в мануале это оригинал. REMOUTа нет, усилок включается от сигнала на входе.
Re: Помогите с коммутацией A/d/s 440... И пару вопросов по олдскульному усилку..
Цитата:
Сообщение от
maisteroleg Обвинения снимаются-судя по рисунку в мануале это оригинал. REMOUTа нет, усилок включается от сигнала на входе.
Remote есть, 9пин, самый крайний левый, если лицом к клемнику. Спасибо! Ещё подожду идей, завтра забирать усилок, отпишусь тут как сам доведу до ума.
Вложений: 1
Re: Помогите с коммутацией A/d/s 440... И пару вопросов по олдскульному усилку..

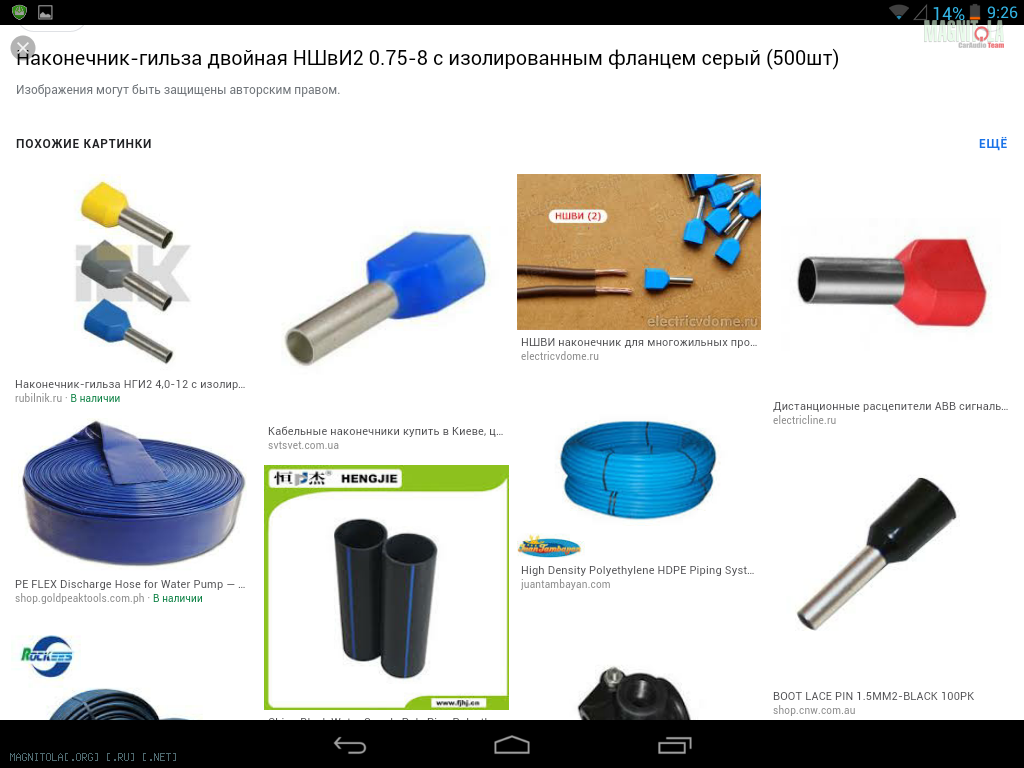

На папая использовал вот такие, подошли плотненько.
Алмазным диском в дремеле пропилил пазы в гильзе, наждачком мелким изнутри убрал заусенцы, одел подходящие пружинки в неглубокие канавки, проточенные также дремелем , сверху термоусадкачуть сползающая с самой гильзы. Затем бока синие чуть клеем, сверху боди, холодная сварка.
Самое сложное , аккуратно залудить изнутри и лужёный провод впаять.Вложение 1328803
