Всем привет!
Загорелся я новыми усилителями класса D на чипах TPA3250 и TPA3255, готовые решения продаются под маркировкой FX-502SPRO (на TPA3250) или AIYIMA Mini HIFI TPA3255, причем TPA3250 лучше использовать на СЧ/ВЧ (ширик+супертвиттер) или в полную полосу (через паскроссы), а TPA3255 на мидбасы, но это мое ИМХО. Отзывов куча, хвалят их как говориться вдоль и поперек, из минусов в звуке это сильная взаимопроницаемость каналов, поэтому для СЧ/ВЧ нужно 2 отдельных усилителя на каждый канал, а на миды можно один, что опять же мое ИМХО, кто-то эту взаимпроницаемость не особо слышит, кто-то и на миды ставит отдельный усь на дин. Не знаю можно ли тут вставлять ссылки с Али, но эти усилители легко ищутся по поиску по той маркировке, что я привел.
Но вот беда над их питанием в авто надо поработать, нормального готового решения нет, полазив по китайским магазинам в начале года я не нашел нормального решения, чтобы ничего не пыхнуло как в этом БП, так и в том что он питает, я имею ввиду распространенные преобразователи на Али на 1500 Ватт, которых там конечно же нет даже бегло глянув на дроссель и конденсаторы, но такая мощность и не нужна, заявленной мощности вполне достаточно там по входу до 30А и на выходе всегда максимум 25А, что даже при 24 вольтах дает в пике под 600 ватт, мне этого за глаза, но почитав отзывы страшно, как минимум конкретный экземпляр надо грамотно протестировать на брак, настроить и вероятно доработать. Все это меня повергло в уныние, ибо мои базовые знания ограничиваются измерением мультиметром, а навыки обычным бытовым паяльником. Ну и собственно говоря подвернулся в рабочем состоянии и был куплен mtx thunder th904, усь крутой и меня бы вполне устроил надолго, но вот беда вроде мерял, вырезал кальку из картонки, а нихрена он мне под сиденье не лезет, скоро будет на бархолке :( и опять я вернулся к мыслям об этих усилителях.
Путей у меня 2:
1) купить и доработать преобразователь с Али
2) взять старый усилитель, он у меня есть, мощный и не жалко, поменять в нем электролиты (он же старый) и распилить его грубо говоря напополам, выдрав оттуда только БП
А есть еще третий путь недавно вышли видео от Дяди Федора на Ютубе, у меня есть нормальный АБ усь который есть смысл переделать, я думаю, что даже токи покоя по обратной связи смогу сам выставить, но уж больно хорошие отзывы по этим новым Д-шкам, ну так их народ хвалит, что все таки хотелось бы их попробовать.
Ищу единомышленников со знаниям лучше чем у меня, с меня эксперимент и понятное дело финансовые затраты на покупку железа, отчет и замеры. Очень бы хотелось завлечь в эту авантюру Дядю Федора на эту темную сторону класса Д, но он насколько я помню не проявлял интерес таким девайсам, если это не вопрос религии, то думаю и ему было бы это очень интересно, твик бюджетных усилителей А/В путем ампутации усилительной части и монтажом вот этих платок в корпус этого усилителя, получив при этом за весьма скромный бюджет усилитель высочайшего уровня вполне в духе его философии.
---------- Сообщение добавлено 06.07.2021 в 16:14 ----------
Ну вот зачем эту тему переместили к новичкам, а по моему рейтингу... понятно.. Ну да, новички они такие усь от домашки в авто хотят смонтировать, надо всего то БП сворганить, тут да новички другу другу подскажут, это же почти что ремоут прокинуть или силовой кабель через дистрибьютор развести, почти то же самое. А жаль, могло бы быть и интересно и хоть чуть оживило бы форум, ну как говориться жирафа большой.
06.07.2021, 17:44
FFZ
Re: Блок питания на 24-48V под усилитель из домашки
Вопрос этого содержание и смысла обсуждался на форуме...
Если есть желание собрать усилитель на базе готовых модулей УМ, то экономически целесообразным является вариант использования подходящего по габаритам и мощности БП донорского усилителя.
---------- Сообщение добавлено 06.07.2021 в 18:11 ----------
Цитата:
Сообщение от DarVeter
Очень бы хотелось завлечь в эту авантюру Дядю Федора на эту темную сторону класса Д, но он насколько я помню не проявлял интерес таким девайсам, если это не вопрос религии, то думаю и ему было бы это очень интересно, твик бюджетных усилителей А/В путем ампутации усилительной части и монтажом вот этих платок в корпус этого усилителя, получив при этом за весьма скромный бюджет усилитель высочайшего уровня вполне в духе его философии.
Ну от чего же :) вот так сразу по моему отношению к девайсам класса D...
Твик их малоэффективен и зачастую просто не возможен это да, я такое своё мнение не раз высказывал.
Но я ни когда не был противником креатива в создании конечного девайса на базе тех или иных готовых модулей усилителей УМ
в том числе и класса D.
Я и сам делал такие проекты и как раз на базе готовых модулей УМ класса D
Более того и в данное время я как раз делаю один такой проект на базе готового 4х канального модуля УМ класса D :)
---------- Сообщение добавлено 06.07.2021 в 18:11 ----------
Цитата:
Сообщение от DarVeter
Ну вот зачем эту тему переместили к новичкам, а по моему рейтингу... понятно.. Ну да, новички они такие усь от домашки в авто хотят смонтировать, надо всего то БП сворганить, тут да новички другу другу подскажут, это же почти что ремоут прокинуть или силовой кабель через дистрибьютор развести, почти то же самое. А жаль, могло бы быть и интересно и хоть чуть оживило бы форум, ну как говориться жирафа большой.
таковы правил и устои форума ....
06.07.2021, 20:23
DarVeter
Вложений: 4
Re: Блок питания на 24-48V под усилитель из домашки
Цитата:
Сообщение от FFZ
Если есть желание собрать усилитель на базе готовых модулей УМ
даже не готовых модулей, а конкретных готовых усилителей, в которые требуется только подать питание от 24 до 48 вольт.
Почитал правила форума, ссылки все же размещать можно на сторонние ресурсы, но я все же уберу их под спойлер, вот эти усилители:
Вот этот БП теоретически можно использовать
вместе с подобным реле
но абсолютно верно
Цитата:
Сообщение от FFZ
то экономически целесообразным является вариант использования подходящего по габаритам и мощности БП донорского усилителя.
так как даже если его покупать в зачуханном но живом состоянии на Авито, то даже с учетом замены конденсаторов на свежие это будет сопоставимо по цене, но думаю на голову выше по качеству питания, хотя насколько я понял Д-шки не особо требовательный к "чистоте" питания.

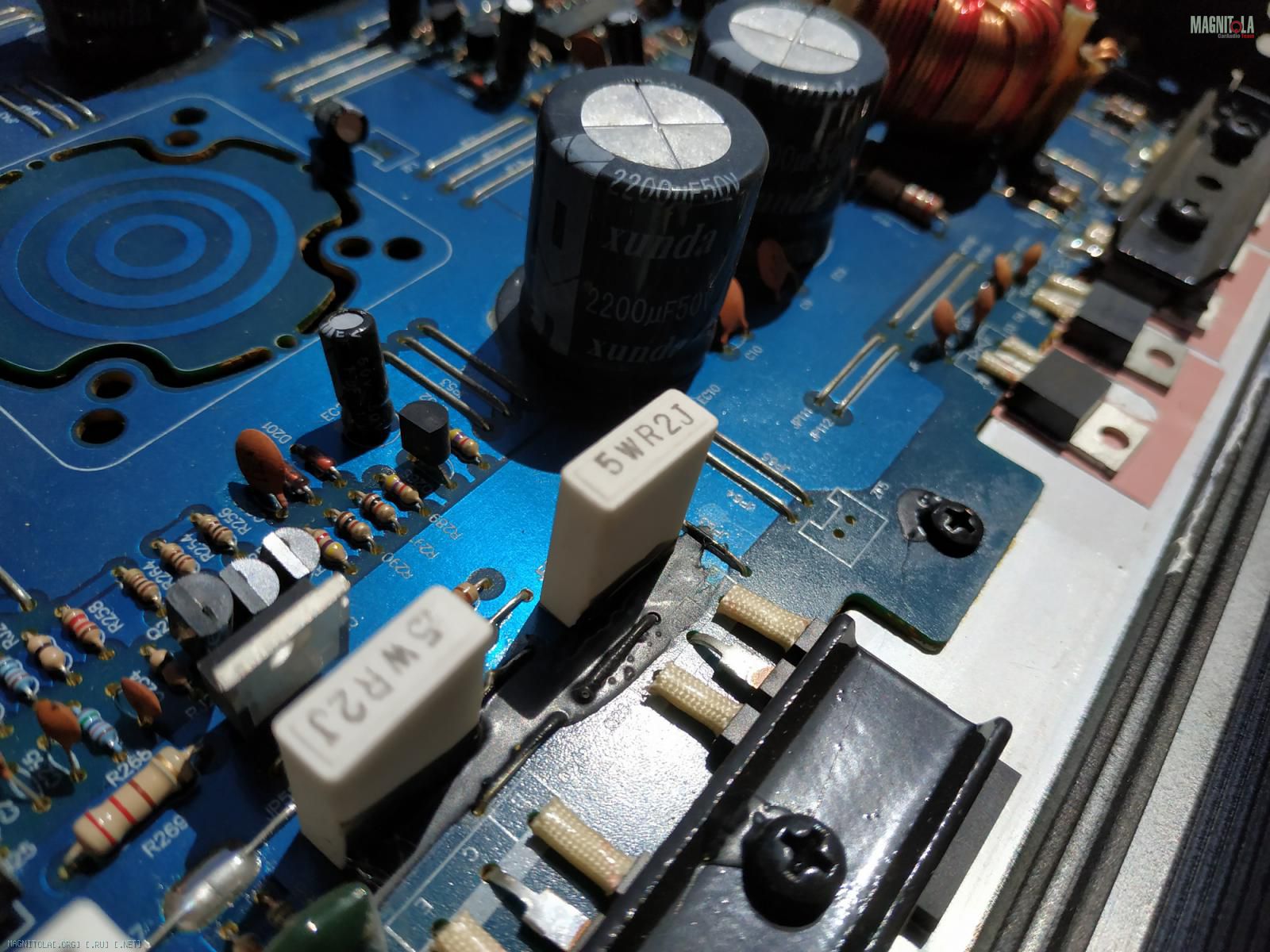

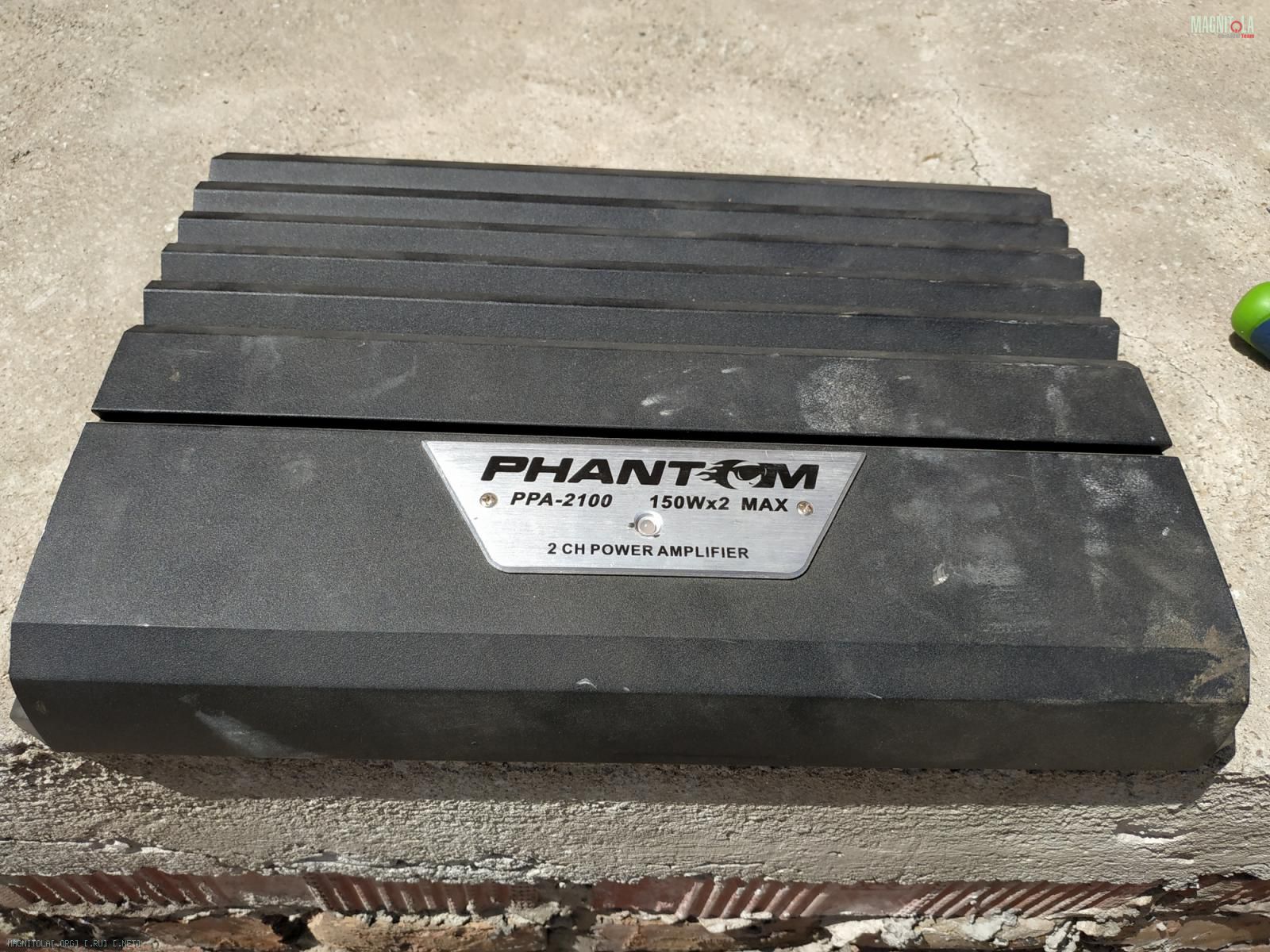

У меня правда есть донор для экспериментов, вот:
Что скажете? Это китайский 2-х канальник, по мощности он дурной, но все компоненты особенно усилительная часть из подделок на клоны :facepalm:, но БП после замены конденсаторов вполне же приличный, он брался на саб (не мне, но мной родственнику из-за малого бюджета), в итоге достался мне за шапку сухарей, но так практически и не использовался, много раз порывался его продать, но понимая его цену в 1000 руб. не охота было даже возиться, тем более я знал, что он будет для каких-то экспериментов.
Цитата:
Сообщение от FFZ
Ну от чего же вот так сразу по моему отношению к девайсам класса D...
читал комменты у КЭПа, там очень много вопросов было Вам по Д-шкам, Вы на них не отвечали, хотя может уже и ответили куму-то, не важно. Вопрос слушали Вы 502-й китайские усилители, которые я хочу установить в авто? Говорят очень живой звук, очень динамичные, высокое разрешение, высокий динамический диапазон, я понимаю, что это все аудиофильские понятия в них нет реальных физических мер (а я не аудиофил как не странно), но даже на ВЧ никто не плюется, более того у тех кто слушал мнения есть что с А/В будет сопоставим в цену от 70 тыс. руб.
Цитата:
Сообщение от FFZ
Твик их малоэффективен и зачастую просто не возможен это да, я такое своё мнение не раз высказывал.
твик готовых Д-шек а авто, да это даже не обсуждается, а вот вот эти 502-е усилители с Али твикают, причем легко, самое простое что можно сделать заменить ОУ, там даже площадки быстросьемы сразу распаяны, так же меняют конденсаторы на более музыкальные, но я не сильно верю, что это прям улучшит звук (как в А/В), сделает чуть другим возможно.
Цитата:
Сообщение от FFZ
Вопрос этого содержание и смысла обсуждался на форуме...
а не сохранились ссылки или хотя бы названия темы?
Цитата:
Сообщение от FFZ
Я и сам делал такие проекты и как раз на базе готовых модулей УМ класса D
а можно ссылки на темы тут или в Инстаграмм
Цитата:
Сообщение от FFZ
Более того и в данное время я как раз делаю один такой проект на базе готового 4х канального модуля УМ класса D
очень интересно, опять же буду попрошайкой на ссылку, или Вы еще не оформили ничего?
07.07.2021, 01:00
FFZ
Re: Блок питания на 24-48V под усилитель из домашки
Такой БП как по Вашей ссылке на алиэкспресс КАТЕГОРИЧЕСКИ не подходит!!!
С таким бп фон в системе гарантирован на 100%
09.07.2021, 00:23
DarVeter
Вложений: 1
Re: Блок питания на 24-48V под усилитель из домашки
Цитата:
Сообщение от FFZ
С таким бп фон в системе гарантирован на 100%
Да ставили вроде, фона не было, но мне запомнился случай, что у кого-то бахнул конденсатор на усилителе, а у кого-то вовсе сам чип TPA3250 сгорел, вот такой еще ставят, вроде без инцидентов, но их мало кто поставил:

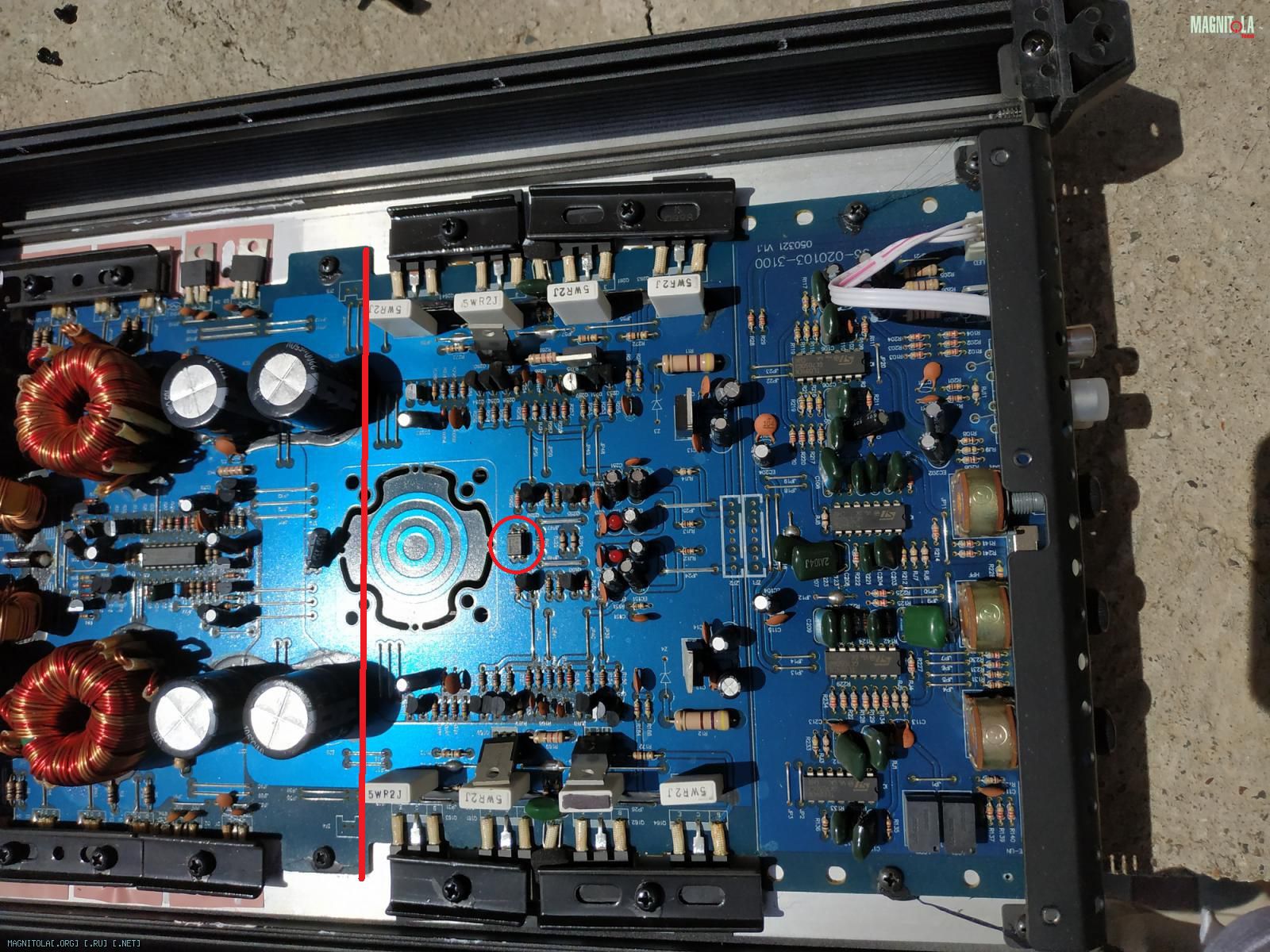

Я решил неспеша подбирать донор, мой донор в корпусе оказался тоже огромен и не лезет под переднее сиденье никак, можно конечно выдрать только плату, распилить ее пополам, а на диоды поставить отдельные радиаторы, если вот так отрезать по плате: Вложение 1346439
Так же я выделил кружком конроллер, подскажите это не оптопара? если да, то насколько я понял из видео у КЭПа, это часть БП или она отвечает уже за саму усилительную часть и ее можно ампутировать?
20.07.2021, 16:47
EvgTep
Re: Блок питания на 24-48V под усилитель из домашки
Цитата:
Сообщение от DarVeter
Так же я выделил кружком конроллер, подскажите это не оптопара? если да, то насколько я понял из видео у КЭПа, это часть БП или она отвечает уже за саму усилительную часть и ее можно ампутировать?
Да это оптопара , затея твоя конечно ... ну хз . купить обычный автоусилитель 4.500 можно не спеша за 2000 -2500 - ты же хочешь танцевать с бубном за еще большие деньги
20.07.2021, 22:42
DarVeter
Re: Блок питания на 24-48V под усилитель из домашки
Цитата:
Сообщение от EvgTep
купить обычный автоусилитель 4.500 можно не спеша за 2000 -2500
вот тут мы друг друга не понимаем, мне не нужен обычный автоусилитель, тем более он у меня есть и очень даже не плохой, так как просто обычный автоусь мне уже не интересен, а эти новоделы судя по отзывам на одном уровне с легендарными Повер Амперами только еще и прогрева не требуют.
Огромный респект Дяде Феде за видео о бюджетном твике, мой 4-х канальный усь я передумал продавать (он почти новый и очень мне нравится внешне), единственный минус в этом усилителе, это ОУ - 4558, но они оригинальные от JRC, как все компоненты, так как кроме Гейна мне в предусилителе ничего не надо не вижу ничего критичного на эти цели в ОУ 4558, поэтому он однозначно пойдет на твик, но заниматься этим твиком сейчас не когда, к зиме стяну потихоньку запчасти и займусь.
Этот проект с усилителями Д-класса тоже не быстрый и сам я его скорее всего не одолею, хотя найти силовые шины вторичного напряжения и все после них ампутировать, а именно усилительную и предусилительную часть вроде много ума не надо, точнее практически просто перерезать эти огромные дорожки и подкинуть на них мои усилители, вот только можно ли так, скорее всего кроме Дяди Феди никто мне тут не подскажет, ну будет конкретный подопытный, найду дорожки, тогда и буду просить Дядю Федю о помощи.
2-х канальный усь, фото которого в предыдущем посте я сегодня продал, он здоровенный, в корпусе под сиденье мне никак не влазит, мне нужен подопытный чтобы его корпус влез под передним сиденьем и после ампутации внутрь корпуса влезли 3 платы этих Д-шек, мониторю Авито ищу именно такой с живым БП и умершим звуковым каналом, в плюс такого решения будет то что сами чипы на платах усилителей можно охлаждать не малюсенькими радиаторами которые в них установлены, а тепловыми трубками на корпус.
22.07.2021, 16:25
EvgTep
Re: Блок питания на 24-48V под усилитель из домашки
Цитата:
Сообщение от DarVeter
мне не нужен обычный автоусилитель, тем более он у меня есть и очень даже не плохой
ааа я,то думал ) вы когда определитесь где ваш "идеал" расскажите ) инженеры дураки - а вы ищите качества от AIYIMA Mini HIFI TPA3255) ну все может быть
23.07.2021, 08:42
DarVeter
Re: Блок питания на 24-48V под усилитель из домашки
Цитата:
Сообщение от EvgTep
AIYIMA Mini HIFI TPA3255
это же только на миды планируется, там нужно качество Д-ки для НЧ диапазона, а на ширики FX-502SPRO на TPA3250, причем на каждый канал по одну 502-му и того три усилителя на фронт: 1 штука AIYIMA Mini HIFI TPA3255 + 2 штуки FX-502SPRO
EvgTep, про FX-502SPRO есть довольно обширная теме на Хоботе (IXBT), почитайте о его уровне и сколько должен стоить такой автоусилитель попробуйте прикинуть, там же кстати расписаны и разжеваны все возможные варианты его твика
23.07.2021, 09:16
EvgTep
Re: Блок питания на 24-48V под усилитель из домашки
Цитата:
Сообщение от DarVeter
AIYIMA Mini HIFI TPA3255 + 2 штуки FX-502SPRO
Нет уж извольте) я начал и кончил на FX-Audio DAC-X6 - и больше на АЛИ из МУЗЫКАЛЬНОГО ничего не куплю.так как хлам! Если бы мы говорили еще за ICEpower ICE50Asx2 D class vможет быть я подумал )
И вот эти погремушки никогда не заменят по звучанию какой нибудь олдскул на вторичке) но вам успехов и терпения )
