Схема подключения.

Best Balance M1500

Oris Electronics HK-12S

Oris Electronics JB-65S

Pioneer TS-A300tw

Oris Electronics JBA-75.4

pioneer mvh-s520

1схема-Пионер дает минимальную частоту на твитер и среднечастотник 1250 Гц. Хотя Kicxы могут играть спокойно от 500 Гц.
Но зато в таком подключении можно с магнитолы немного регулировать отдельно громкость Твитера и СЧ и выставлять отдельно задержки на них.

2 схема

С магнитолы взять только один канал распущенный. СЧ подрезать снизу на 500 Гц. На твитеры поставить родной кондер. Мидбас подрезать сверху и снизу усем

-временные задержки только левая и правая сторона(хотя думаю не так критично, твитеры стоят в стойках направление на лобовое стекло а СЧ на панели в углах лобового стекла. Так что до мид басса и СЧ с твитером примерно одинаковое расстояние

-нельзя подстраивать с магнитолы громкость отдельно мидбасса от СЧ с твитером

+ СЧ можно пустить ниже

Вы хотите сделать так называемые 2.5 полосы, самый правильный вариант, как по мне, это на канал вч вешаем сч и вч и берем усь 4 канальный с подходящим кроссовером (например альп 407) и им разруливаем сч вч, тогда у вас будет одна задержка на правые сч, вч и вторая на левые, но гейны на все 4 динамика раздельные. На ГУ вч снизу на 1,25 кГц, но у вас это будут сч, мид и саб соответственно тоже с гу.

---------- Сообщение добавлено 22.01.2022 в 16:48 ----------

Если использовать кроссоверы, то тогда на левую сторону будет и одна задержка, и один гейн, будет сложно настроить и очень важна установка и направление.

Спасибо большое за ответ.
Я правильно понял-вы предлагаете канальный усилитель от выхода с ГУ вч пустить только на Счёт и Вч, а на мидбас отдельно усилок. Это конечно идеальная схема, вот только пока на покупку ещё одного усилителя пока морально не созрел ������, но думаю докупить в дальнейшем. И тут вопросов не будет. А как лучше пока обойтись без него, используя только 4 канальный на все динамики.
Я вот думаю пока канал Мидаса с Гу пустить на мидбас с училка, а канал ВЧ с гу на выход с уся для СЧ и ВЧ. Подрезаны снизу СЧ и ВЧ с головы 1250 а разделять их будет кроссовер. Мид бас порезать с Гу конечно.
В таком варианте будут свои временные задержки у всех 4 точек (Сч и Вч стоят на панели рядом). Только гейн на СЧ и ВЧ получится общий.

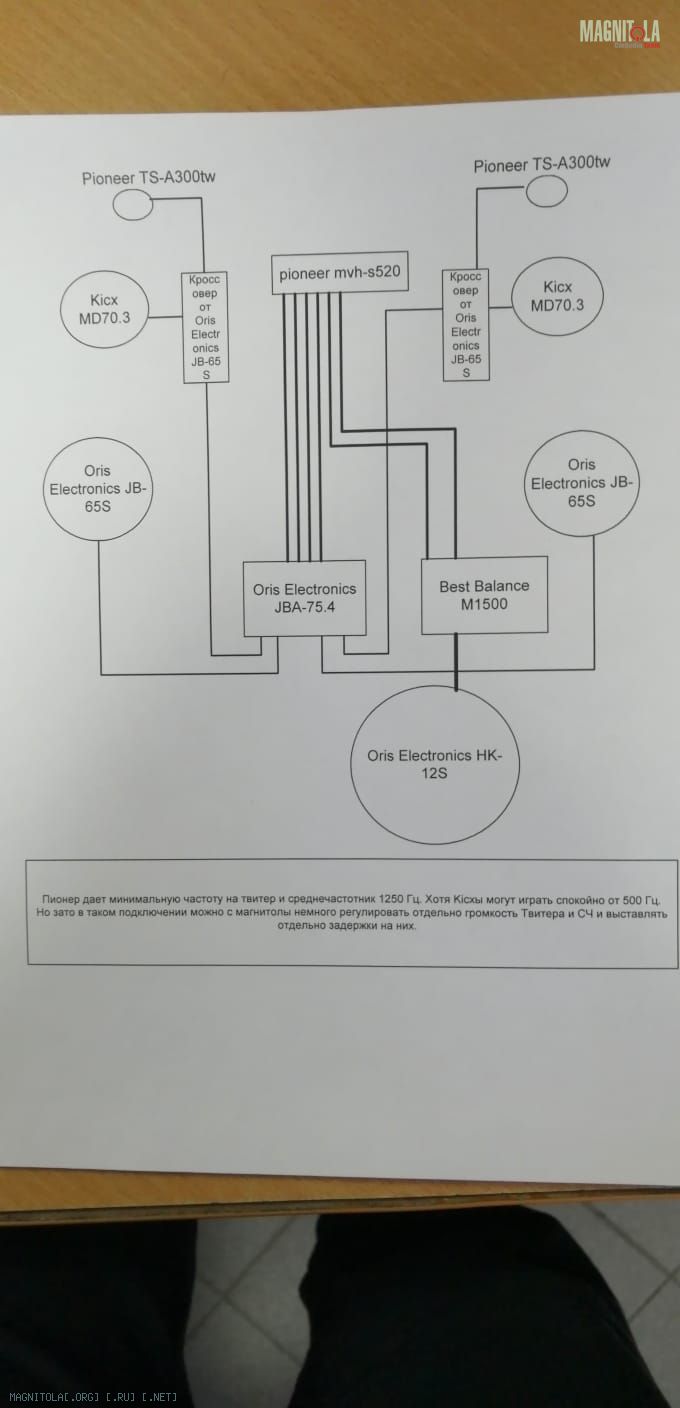

Ну вот как на этой схеме. Кросс разделяет только С ч и ВЧВложение 1352133

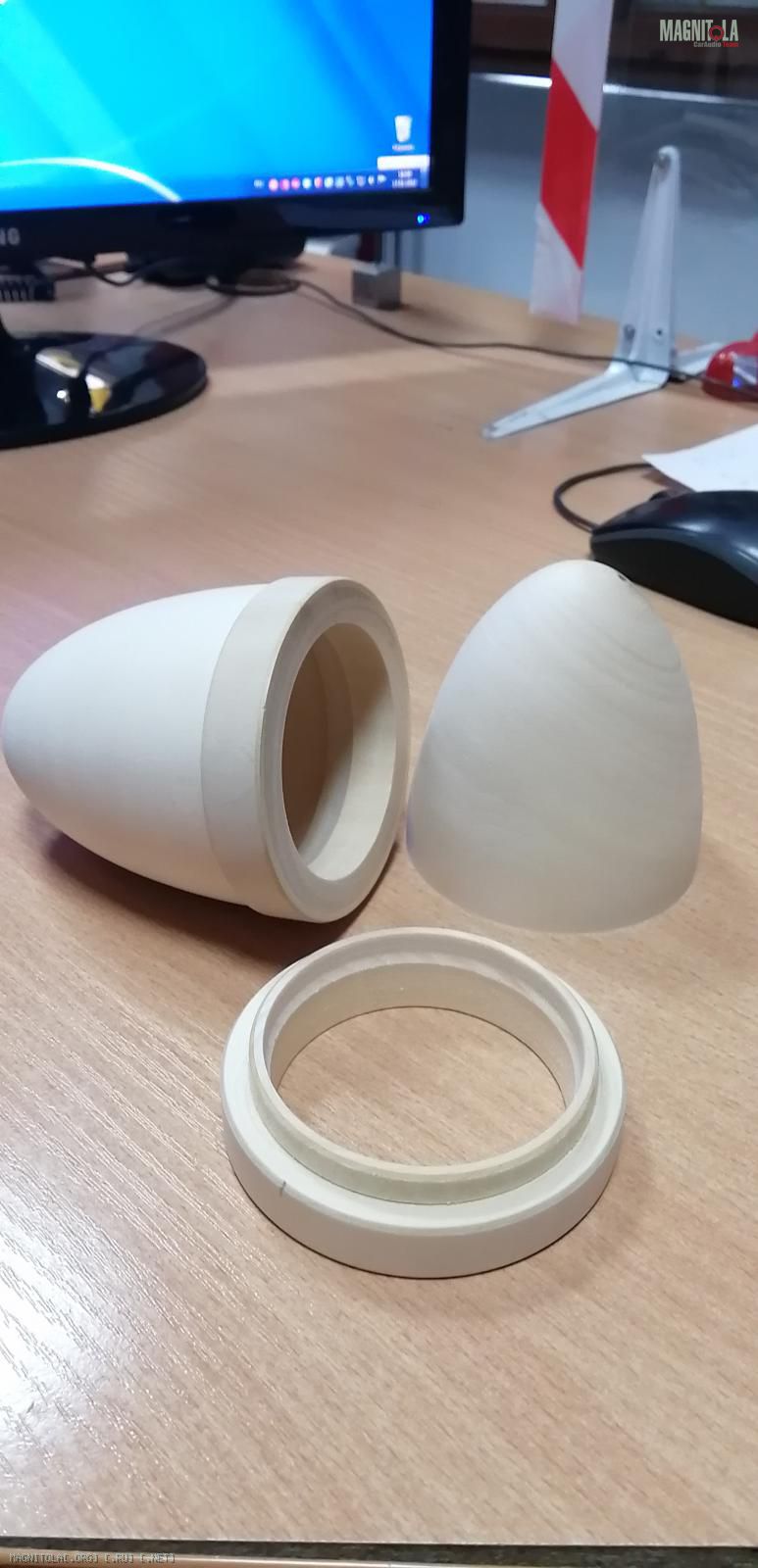

Всё, установил! Придумал прикольные корпуса под СЧ.Подключил в режиме ГУ 3 полосном. СЧ играют от 1250, на одном канале с ВЧ через кроссовер разделяет примерно на 5000. Миды играют до 1250.

Приятно удивил звук. Была только ширина сцены, стала ещё и глубина. На качественных треках в формате FLAC голос впереди а инструменты сзади.

Пока доволен полученным результатом.

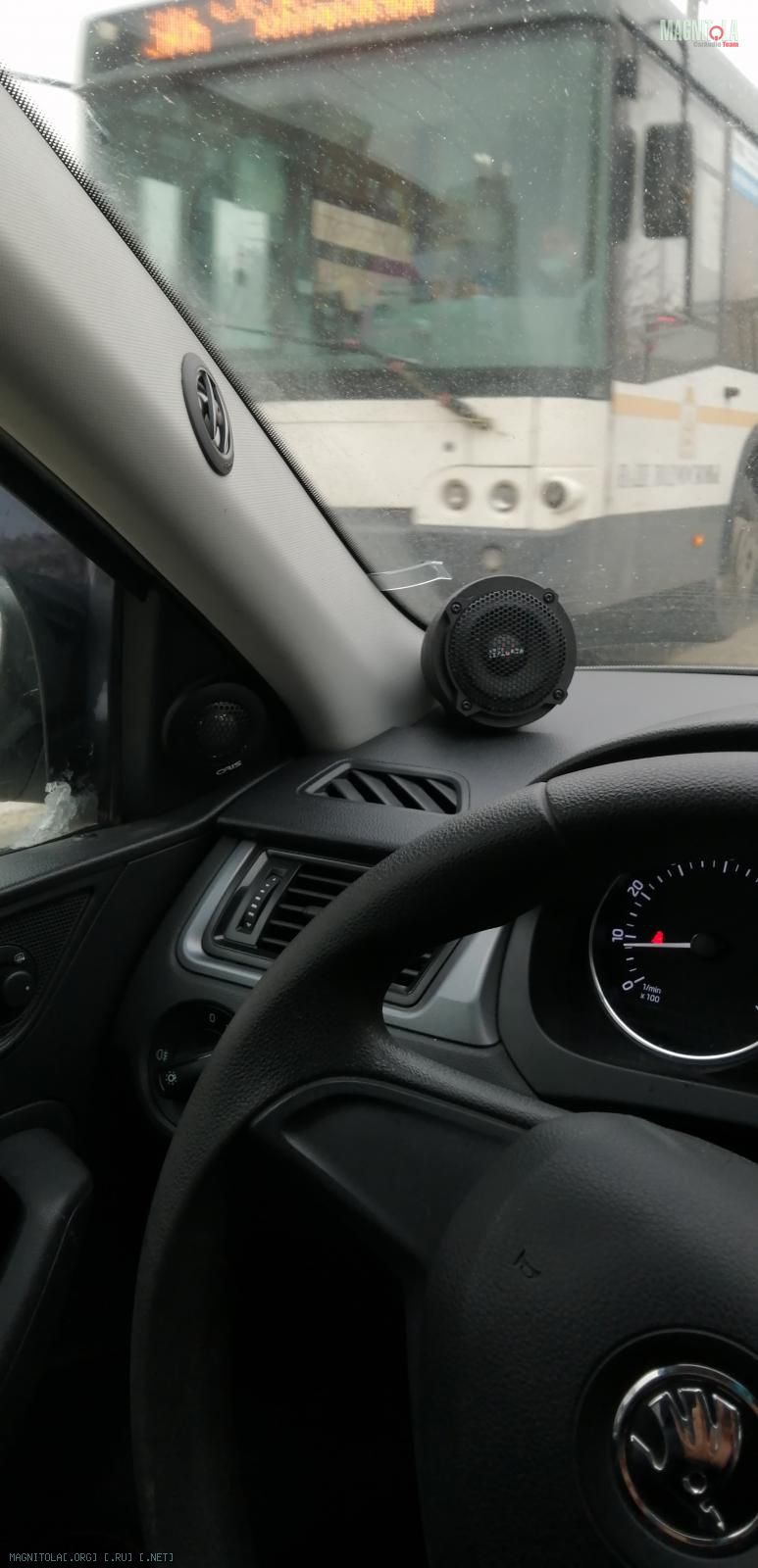

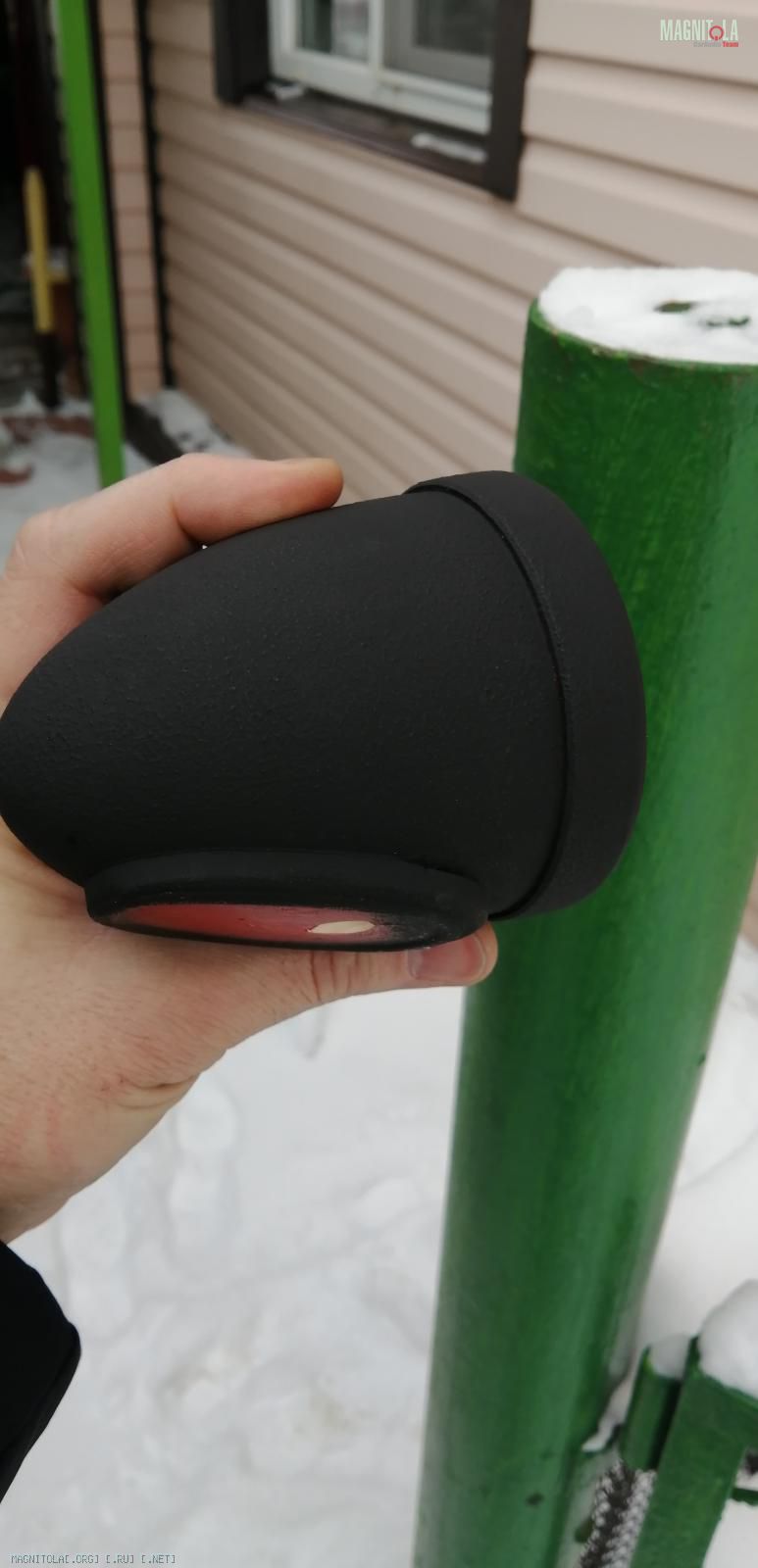

Хотелось бы когда-нибудь найти, кто проверит АЧХ и по максимуму возможностей помог поднастроитьВложение 1352145Вложение 1352147Вложение 1352149

Цитата:

---

Сообщение от Сергей Зиг

В голос впереди а инструменты сзади.

---

имеется в виду...позади вокалиста?

Цитата:

---

Сообщение от L.A.stik

имеется в виду...позади вокалиста?

---

Да правильно, инструменты позади вокалиста. Не правильно выразился ������

---------- Сообщение добавлено 24.01.2022 в 14:30 ----------

Да, правильно. Инструменты позади вокалиста.

Цитата:

---

Сообщение от Сергей Зиг

Придумал прикольные корпуса под СЧ

---

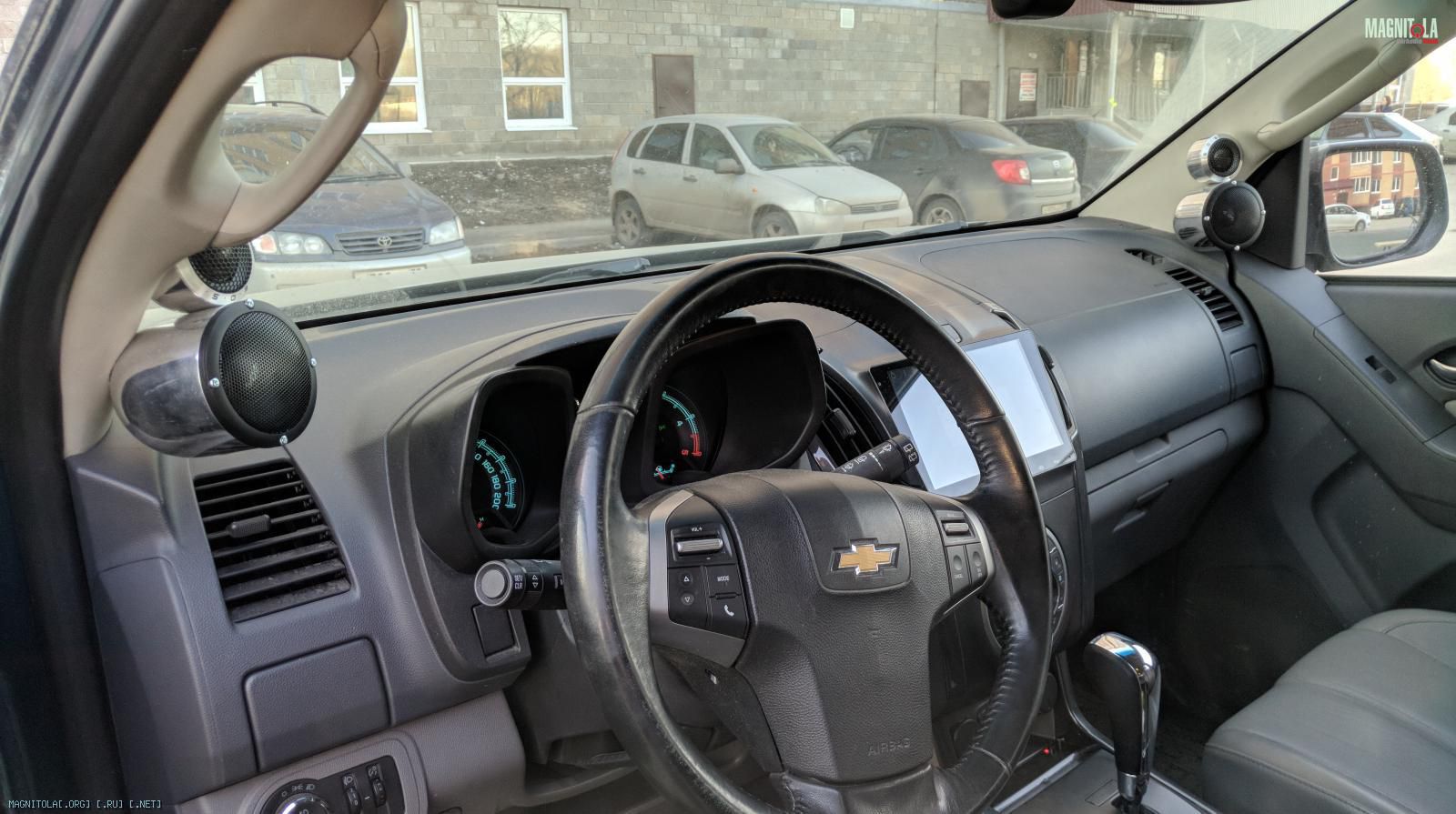

Если ВЧ и СЧ через кросс на одном канале усилителя, то лучше и ВЧ в корпус и поставьте рядом с СЧ, что бы задержки были максимально идентичными, а также акустика по одной оси и мембраны в одной плоскости. Так вы упростите сведение.
У меня так, но у меня полная трехполоска, но смысл думаю ясен.
Вложение 1352157
