Обвязка УНЧ TDA7564B
В общем есть штатная магнитола Renault Megane 3. Производство Bosch.
Вот так представлена обвязка УНЧ TDA7564B:
Вложение 1360241

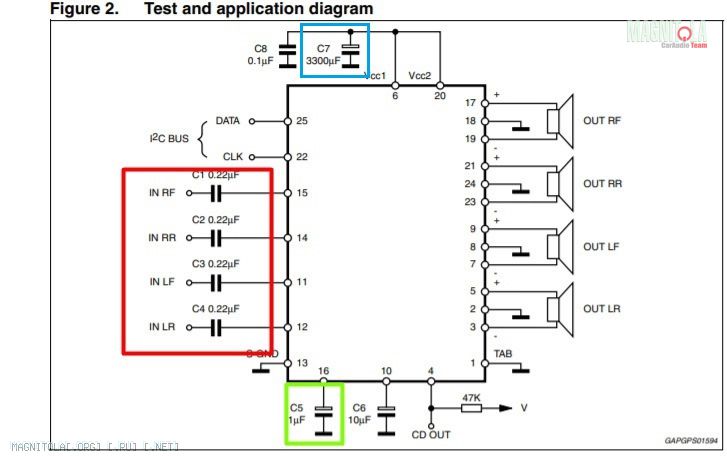

А вот из даташита:
Вложение 1360247
Суть вопроса в следующем. По даташиту разделительные конденсаторы 0,22 мкф (обведено красным). Я их менял на 0,47 мкф. А на 16 контакте менял 4 шт на один 2,2 мкф (обведено желтым). Это давало неплохой прирост в НЧ.
Но меня очень смущают резисторы которые находятся между конденсаторами и контактами УНЧ. С какой целью они могут быть установлены? Рядом с ними пустые пятаки с контактами на GND (на контакт №13 УНЧ). Если таким образом организован ФНЧ, то как оно может работать при последовательном подключении? Кто может объяснить?
-
