Вопрос по установке усилков

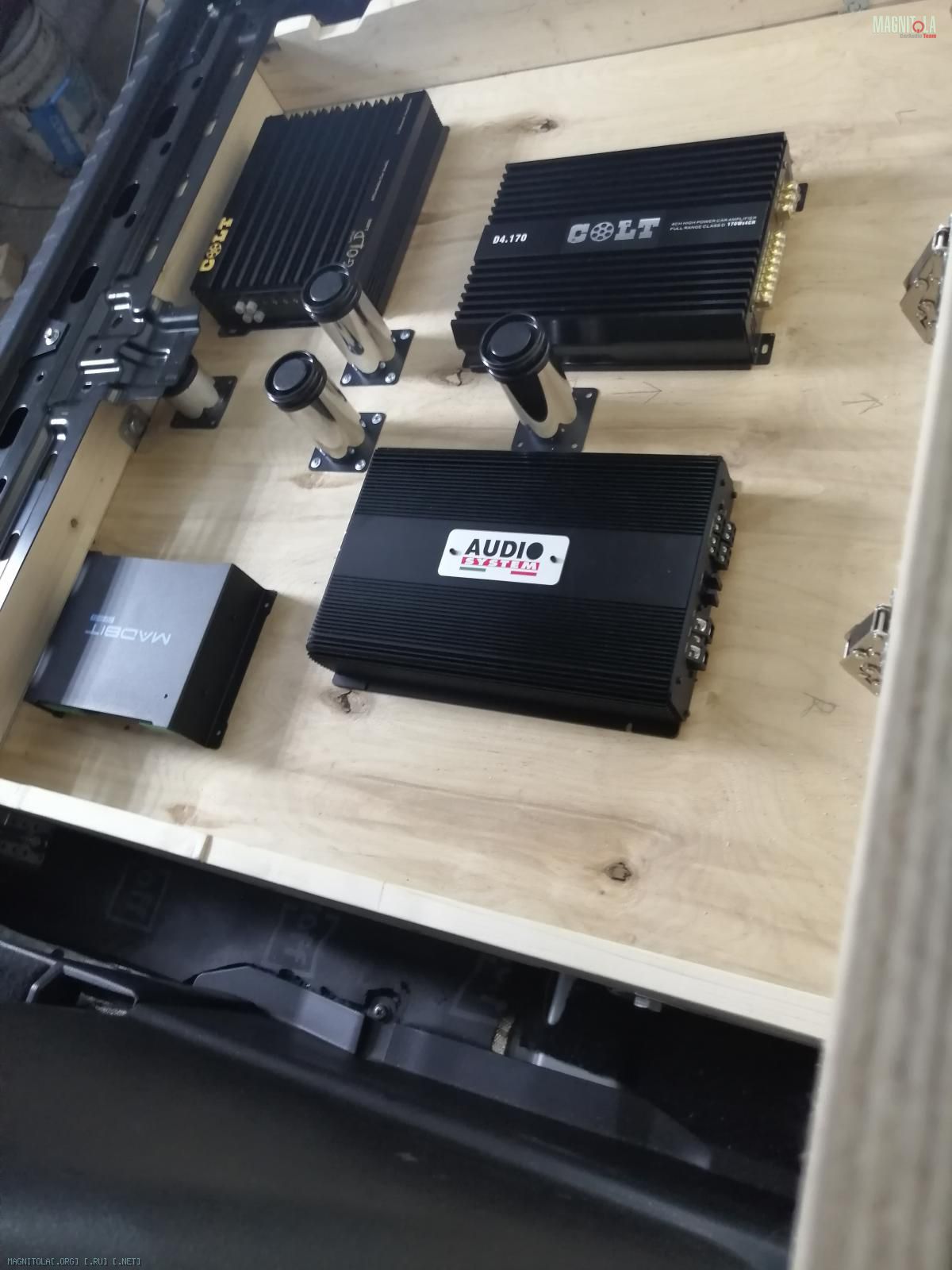

Здравствуйте, подскажите, как грамотно расположить усилки и процессор в багажнике.

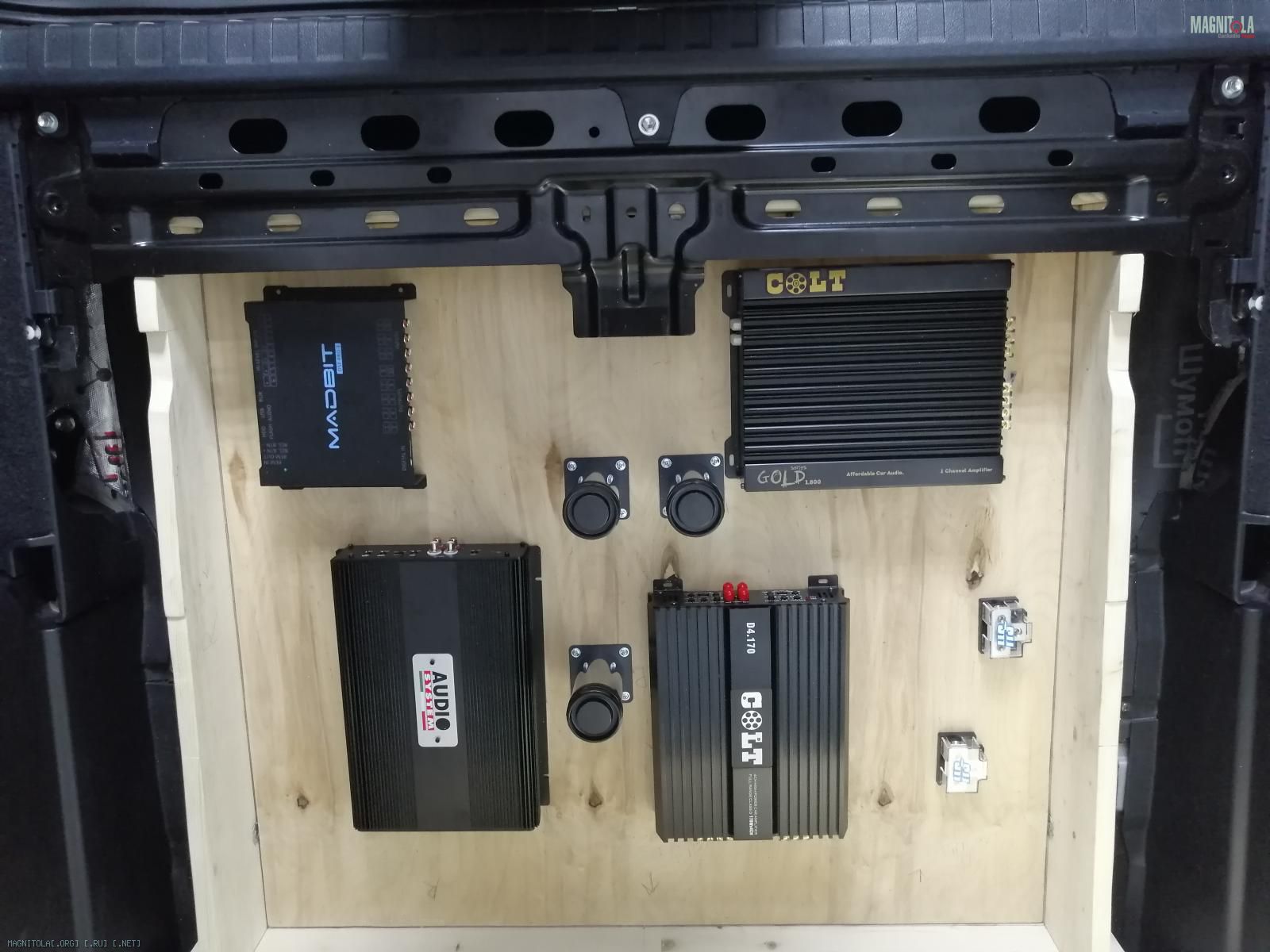

Примерную расстановку, как мне кажется будет правильно, прилагаю.
Но возможно, я в что-то не предусмотрел с точки зрения возможных наводок, пересечения проводов и т.д.
Ass будет СЧ ВЧ, colt d 4.170 миды и тыл, colt gold 1.800 саб.
Питание пойдёт по левому борту и будет заходить, где положил дистрибьюторы.
Вложение 1366969
Вложений: 2
Re: Вопрос по установке усилков
Re: Вопрос по установке усилков
Цитата:
Сообщение от
Sergey76
сила и рэм с одной стороны, межблоки с другой, акустические - как практично и эстетично. второй вариант вполне себе соответствует
Re: Вопрос по установке усилков
1 По левому борту вход питания (кратчайшее расстояние от АК). В левом верхнем углу (тот что у спинки сиденья) дистрибьютер, далее по левой стороне и нижней разводка питания.
2 Симметрично питанию сначала по нижней стороне потом по правой уходят на правый борт акустические провода.3
3. Процессор стоит в правом верхнем углу, питанием вверх, межблоками вниз
4. Усилители стоят в ряд напротив процессора, межблоками к процессору, питание и акустическими вниз.
5. Усилители слева направо Саб и МИД, СЧ и ВЧ
6. Самые короткие межблоки на СЧ и ВЧ т.к усилитель должен стоять впритык к процессору.
7. При заводе питания и выводе акустических, пересечение только под прямым углом.
Имхо, это только мое виденье
Вложений: 1
Re: Вопрос по установке усилков

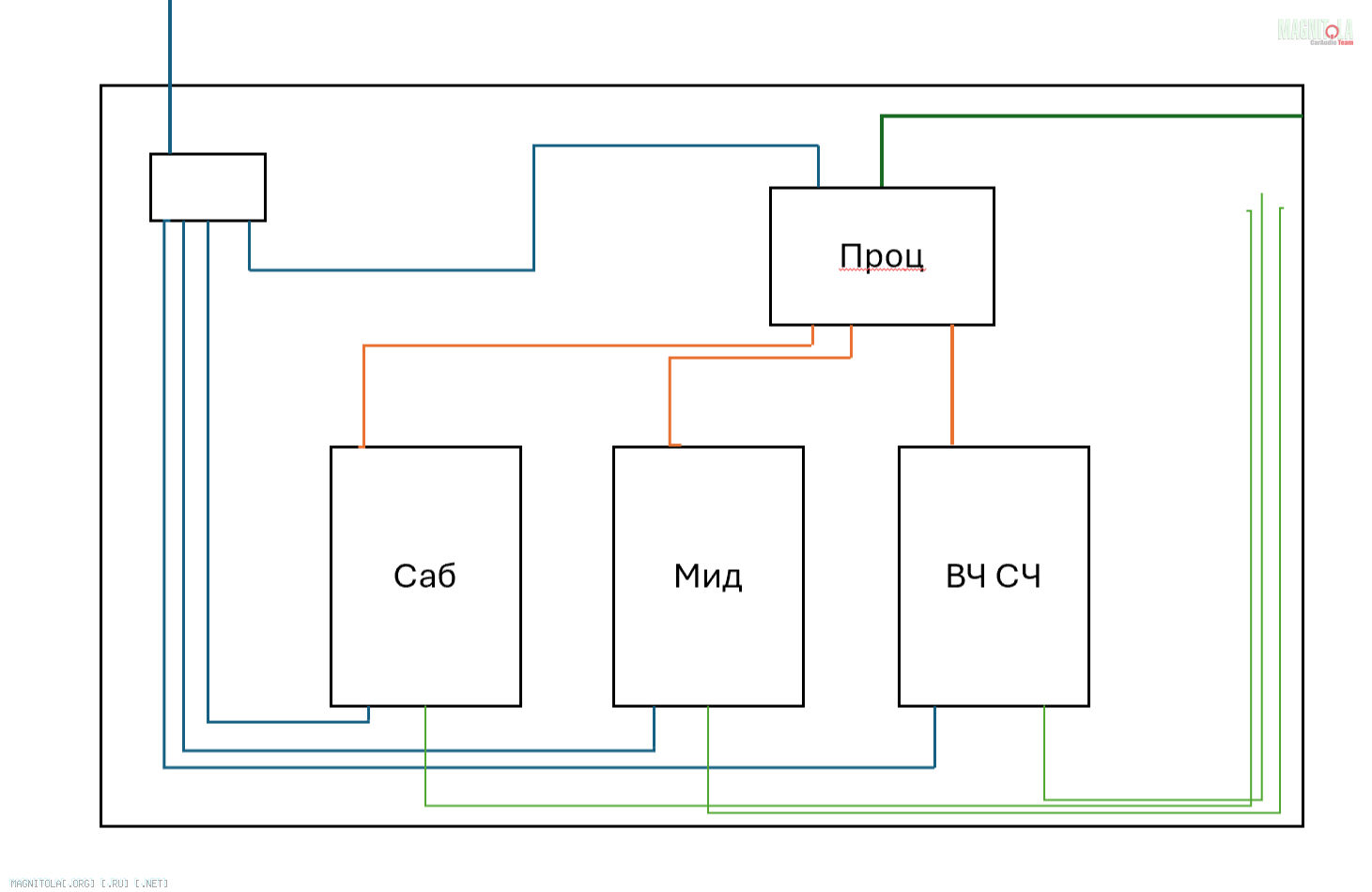

Попробовал нарисоватьВложение 1366989
Я бы еще акустические подумал, может усилители на ножки поставить и акустические сразу под них и вверх, что бы с силой вообще не пересекались
Вложений: 2
Re: Вопрос по установке усилков

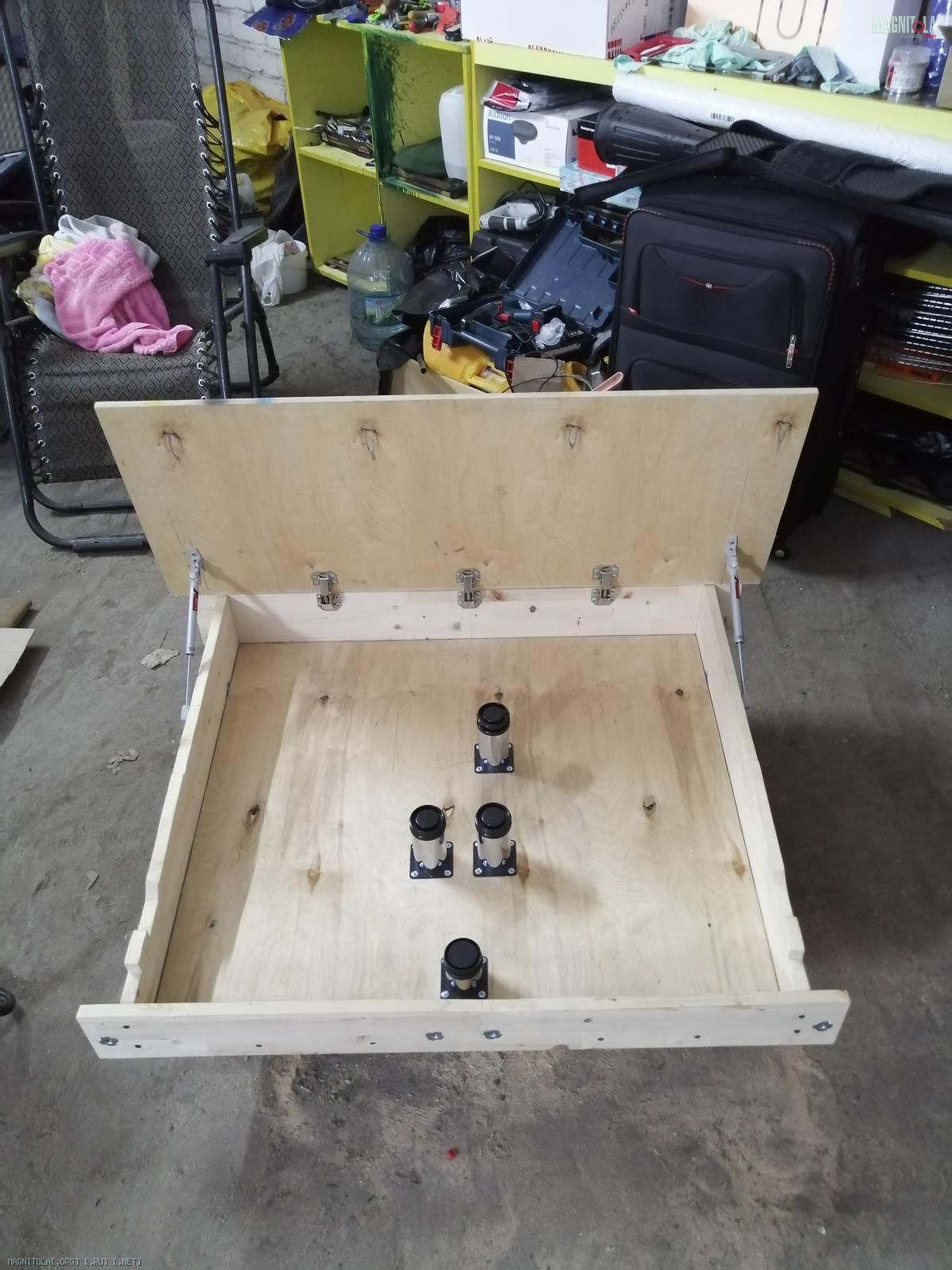

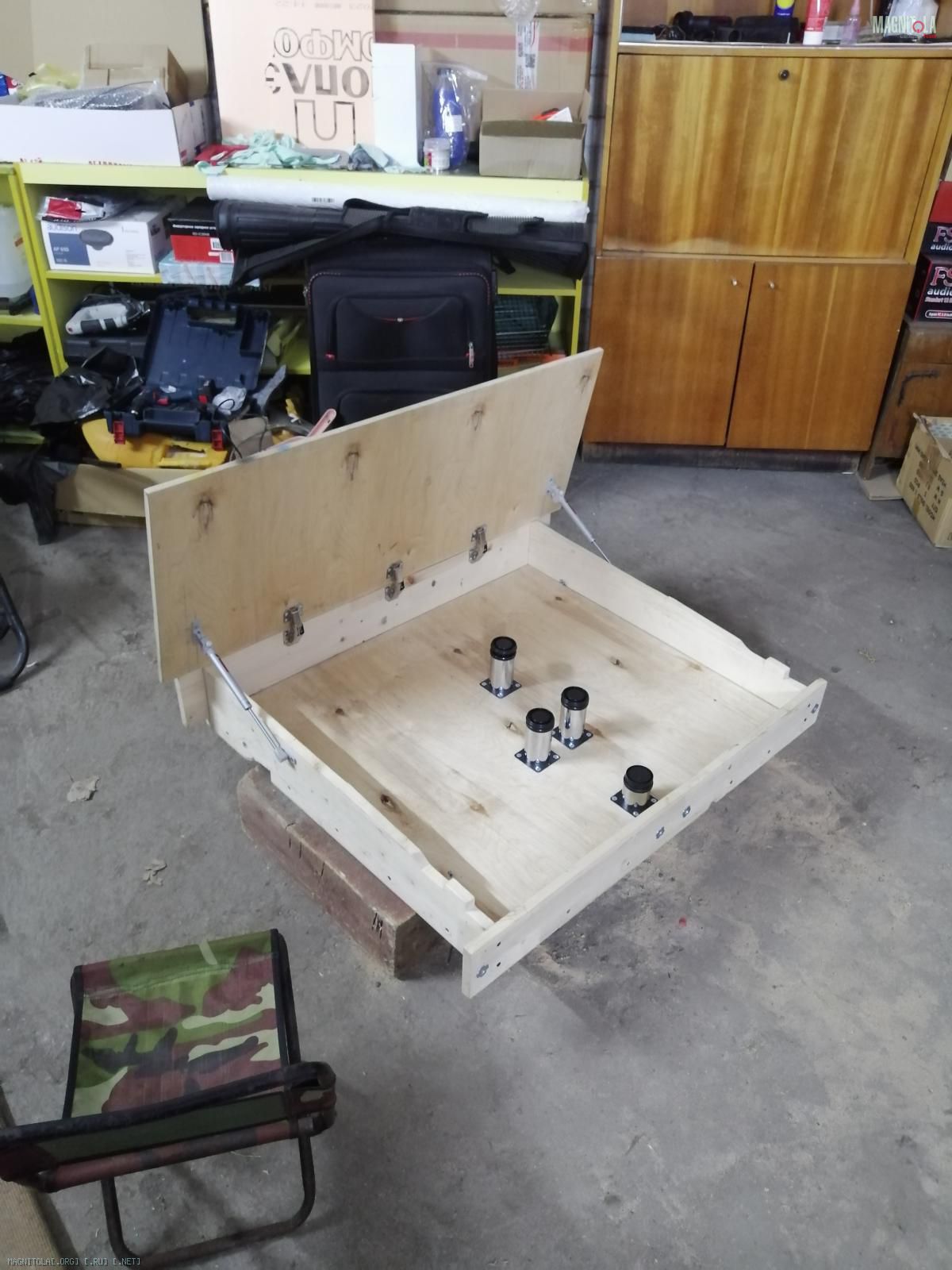

Вариант отличный, но из-за того, что пришлось поставить усиление, чтобы не проваливалась крышка под тяжестью груза в багажнике и того же сабвуфера, (мебельные ножки поставил с регулировкой высоты), поставить 3 усилка в ряд не получается.
Вложение 1366991Вложение 1366993
Re: Вопрос по установке усилков
А разве нельзя акустические провода класть рядом с силовым. Говорят, они не ловят наводок. Я собирался левую сторону вместе с плюсовым укладывать в пороге.
Re: Вопрос по установке усилков
А вы сначала поставьте усилители, а мотом в свободные места ножки и все получится
---------- Сообщение добавлено 17.07.2024 в 14:03 ----------
Цитата:
Сообщение от
Sergey76
А разве нельзя акустические провода класть рядом с силовым. Говорят, они не ловят наводок. Я собирался левую сторону вместе с плюсовым укладывать в пороге.
Просто не советую и акустические ловят, не так как межблок, не все же
---------- Сообщение добавлено 17.07.2024 в 14:04 ----------
Еще раз посмотрите мою схему, там достаточно мест для расстановки ножек после установки усилителей
Вложений: 1
Re: Вопрос по установке усилков

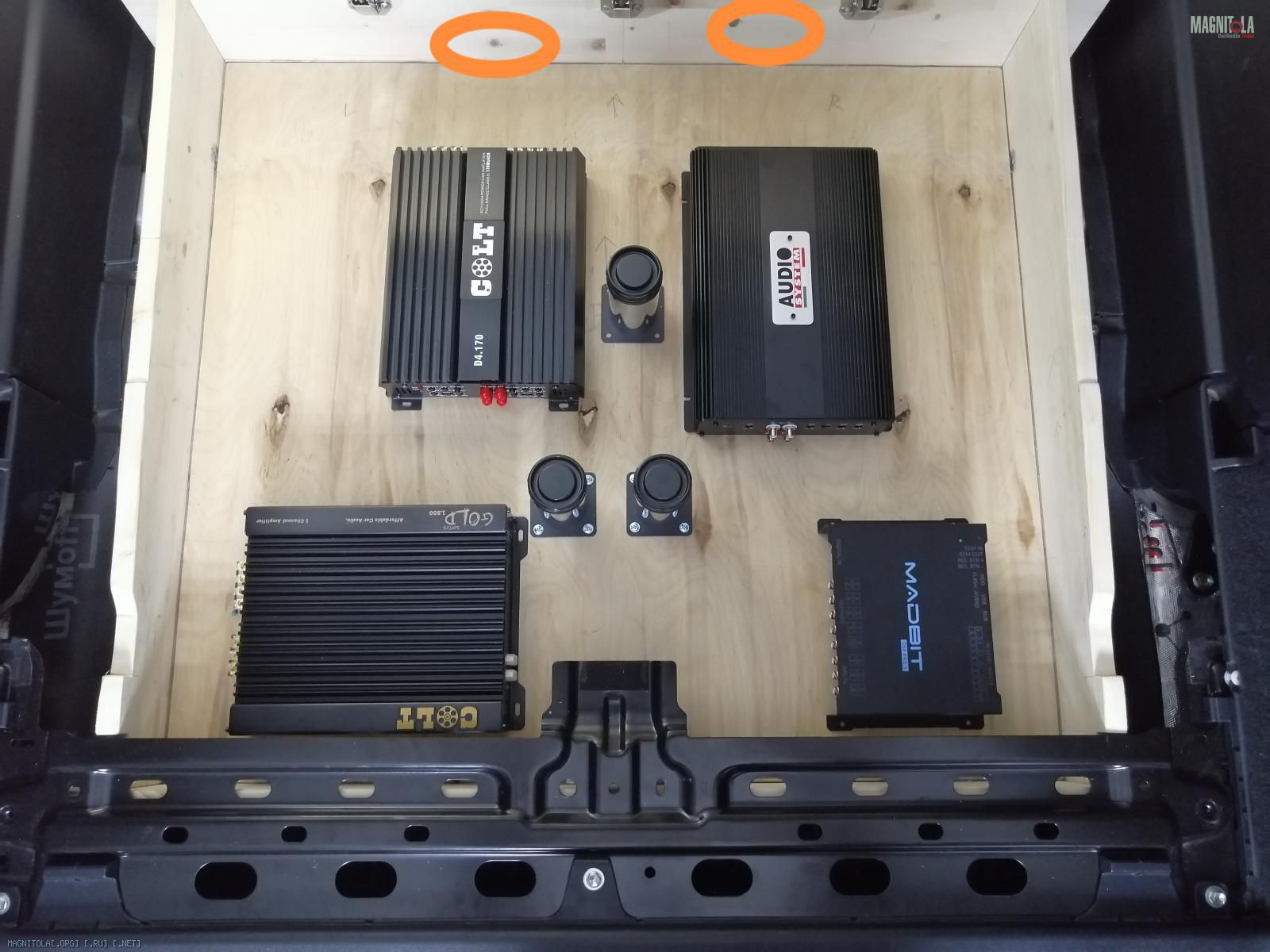

Купил ещё 2 кулера размером 12х12. Их получится поставить только на передний борт. На фото нарисовал. Думал направить их на 2 усилка, а на противоположной стороне сделать просто отверстия для выхода воздуха. Думаю ещё лучше их установить лучше на впуск или на выпуск?
Вложение 1366995
Если делать по вашей схеме, то лучше на выпуск наверное. А если по моей, то на впуск
Re: Вопрос по установке усилков
По кулерам не силен, но по логике я бы поставил один на вдув, другой на выдув, на разных бортах, не обязательно напротив
